DIY迷你手持钻孔设备结构设计方案

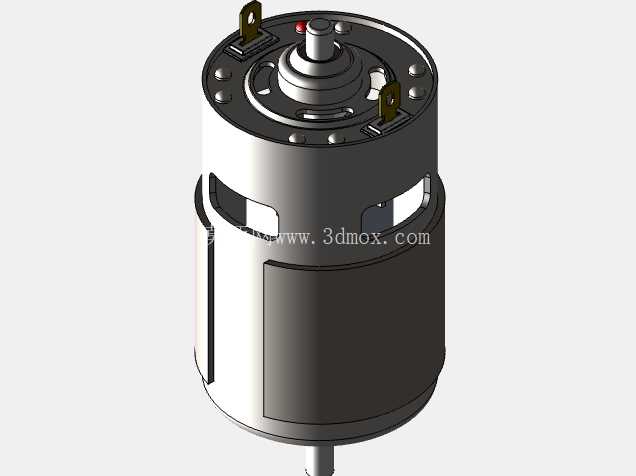

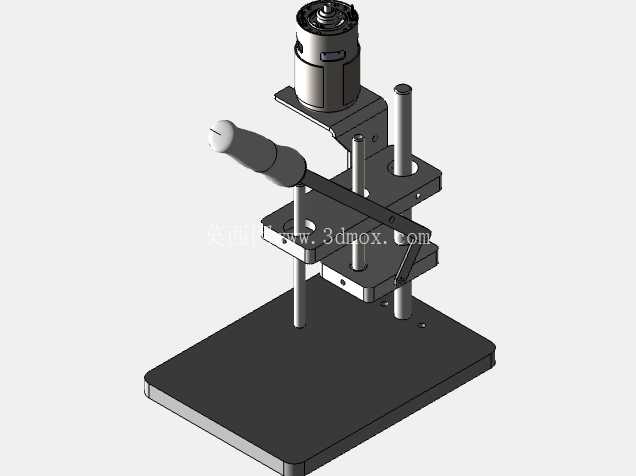

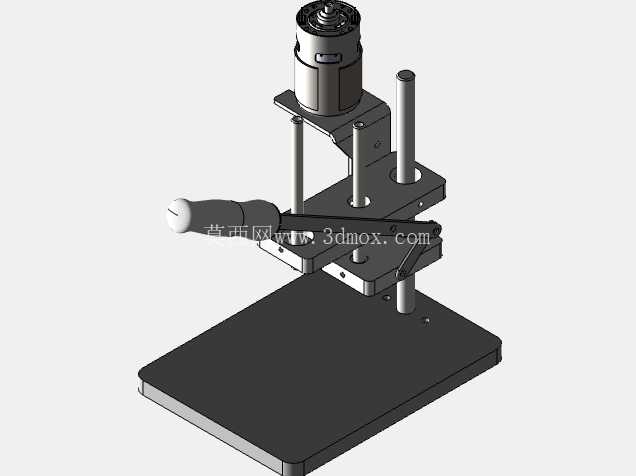

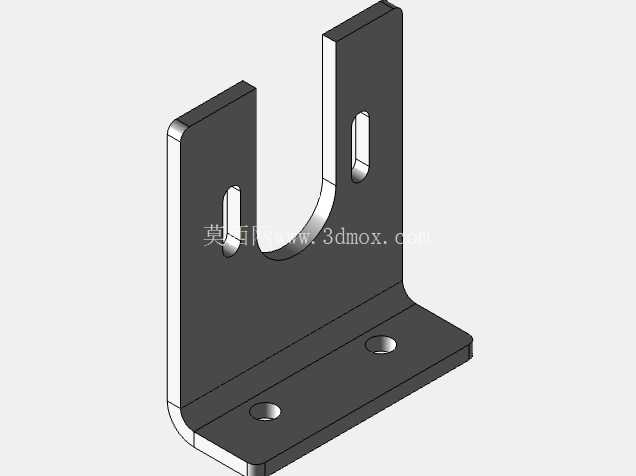

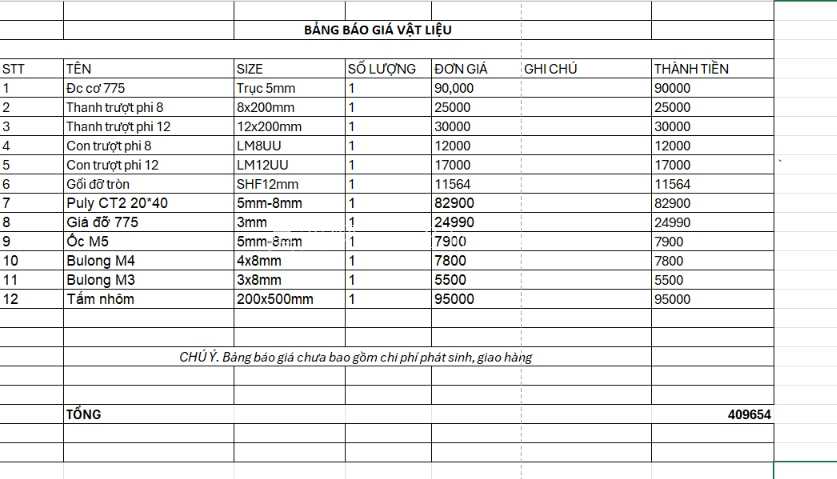

这款小型钻孔装置的设计初衷，是面向手工DIY爱好者、小型维修场景以及精密小件加工的轻量化作业需求，区别于工业级台钻与大型手电钻的厚重设计，整体结构紧凑，能够在狭小操作空间内完成常规钻孔作业，适配电子元件引脚扩孔、薄金属片钻孔、塑料件开孔、木质小件加工等多种轻载作业场景，日常手工制作、模型加工、小件维修时无需动用大型设备，单手即可完成操作，降低小工件加工的设备门槛。从结构设计逻辑来看，整套装置优先考虑拆装便捷性与零件通用性，核心传动与支撑结构全部采用市面常规标准五金件，无需定制特殊加工零件，使用者可根据物料清单自行采购配件完成组装，后期维护更换零件也无需寻找特殊适配件。动力传递路径采用直连式设计，减少中间传动环节的能量损耗，同时降低装配复杂度，主轴部分搭配直线轴承做径向支撑，保证钻夹头旋转时的同轴度，避免钻孔过程中出现钻头摆动、孔径偏移的问题，针对不同直径的钻头夹持需求，输出端适配通用小规格钻夹头，可夹持常规小直径麻花钻，覆盖日常DIY作业的常用钻孔尺寸范围。机身支撑结构采用金属杆件搭配锁紧件的组合方式，可根据操作习惯调整握持位置，同时预留了安装固定的接口，既可以手持操作完成灵活点位钻孔，也可以通过简易夹具固定在工作台面，充当小型台钻完成精度要求稍高的垂直钻孔作业，适配不同操作场景的使用需求。进给操作部分设计了手动按压的进给结构，操作时可通过手指按压力度控制进给速度，针对薄件、脆性材料加工时，能够灵活控制进给力道，避免钻头崩断或者工件被钻裂，相比电动自动进给的大型设备，手动进给的操控灵活性更适合小工件的精细加工。从安装边界尺寸来看，整套装置组装完成后整体体积小巧，可收纳进常规工具箱隔层，不会占用过多储物空间，各连接部位的锁紧件全部采用标准螺纹规格，后期如果需要拓展功能，比如加装深度限位装置、更换不同功率的动力单元，都可以通过现有螺纹接口直接加装，无需对主体结构做二次改造。在零件选型设计上，所有受力部位的杆件都经过强度校核，日常钻孔作业时承受的轴向进给力与旋转扭矩都在材料许用应力范围内，不会出现杆件弯曲、连接松动的问题，导向部位的直线轴承与光轴配合间隙控制在合理范围，既保证主轴滑动顺畅，又不会出现径向晃动影响钻孔精度。针对日常使用中容易出现的磨损问题，导向轴、钻夹头连接位等易损耗部位都采用可更换设计，长期使用出现磨损后只需单独更换对应配件即可，无需报废整套装置，降低长期使用成本。实际作业过程中，这套装置可以覆盖从0.5mm到3mm直径的常规小尺寸钻孔需求，针对薄铝板、亚克力板、覆铜板、软木、塑料等常见DIY加工材料，都能稳定完成钻孔作业，相比手持电钻的笨重，迷你化的设计在加工细小零件时更容易控制钻孔位置，不会因为设备自重过大导致手部抖动偏移钻孔点位，尤其适合航模制作、电路板加工、手工首饰制作等对钻孔位置精度有一定要求、同时加工材料厚度不大的场景。设计过程中也充分考虑了装配容错性，各零件的配合公差都做了适配调整，即使是没有丰富机械装配经验的爱好者，按照装配顺序也能顺利完成整套装置的组装，不需要专用的装配工装，日常家用的常规扳手、螺丝刀即可完成全部装配与调试工作。
