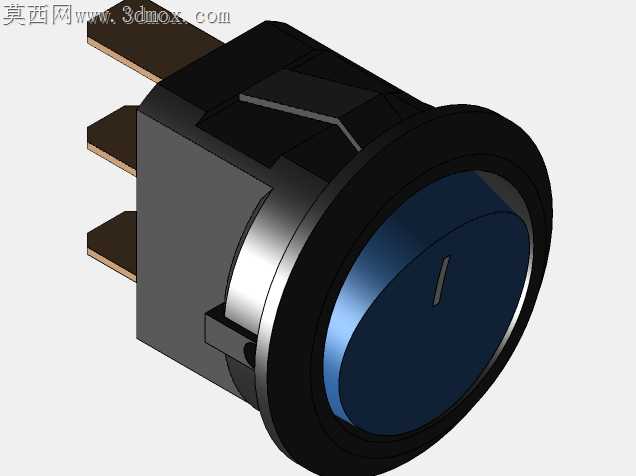

12V20A蓝色圆形翘板车用控制开关

低压车载开关的插片铆接位一直是小批量加工里容易出批量不良的位置，这款蓝色12V20A开关的三维结构在做加工适配调整时，特意把插片与塑壳的嵌合槽做了0.12mm的单边过盈预留，刚好匹配PA66加纤材质注塑冷却后的收缩率，不会出现插片压装后松脱、或是压装力过大撑裂塑壳安装裙边的问题。开关头部的蓝色按钮外圈做了一圈0.8mm的高亮倒角环，这个结构不是单纯为了外观好看，加工时CNC精雕电极的时候特意把这个环的放电间隙留到0.05mm，注塑出来的件不用额外做抛光处理，就能形成自然的光影分界，按钮表面的细咬花和亮环的质感差一次成型，省去后续二次喷涂遮喷的工序，能压下不少单件加工成本。塑壳侧面的弹性防脱卡爪做了15度的导向斜角，卡爪根部加了0.5mm的R角过渡，之前同类开关卡爪按压装配时容易因为应力集中出现根部发白断裂的问题，这个R角的存在能把装配时的应力分散到周边塑体上，反复拆装三次也不会出现卡爪断裂的情况，适配12mm标准面板开孔时，卡爪的压缩量刚好控制在1.2mm，装到面板上不会有松旷晃动感，也不会因为压缩量过大导致卡爪长期处于形变极限提前老化失效。插片的排布做了不等距防呆设计，三个插片的中心距分别是6.2mm和7.8mm，工人焊接线束的时候不会把正负极和信号脚接反，插片表面的滚花结构在三维建模时就做了0.03mm的凹凸纹理，焊锡挂上去之后能形成更强的咬合力，车辆行驶在颠簸路段时也不会出现焊锡脱落、接触不良的问题。按钮内部的翘板接触位做了半球形的凸点，和内部弹片的接触面积控制在0.3平方毫米，既不会因为接触面积过小导致大电流通过时发热烧蚀，也不会因为接触面积过大导致按压力度过重，操作手感偏硬。蓝色按钮的透光层做了0.6mm的壁厚均匀处理，背光点亮的时候不会出现局部明暗不均的光斑，边缘也不会出现漏光的亮边，不用额外加遮光泡棉就能达到不错的发光效果。开关安装裙边的厚度做了1.5mm的等厚设计，注塑时不会因为壁厚不均出现缩水凹痕，表面做细磨砂处理，哪怕是用回收料混新料注塑，也不会看出明显的材质色差，能适配不同成本档位的生产需求。
