带滑动摆动扶手的弧形旋转楼梯设计

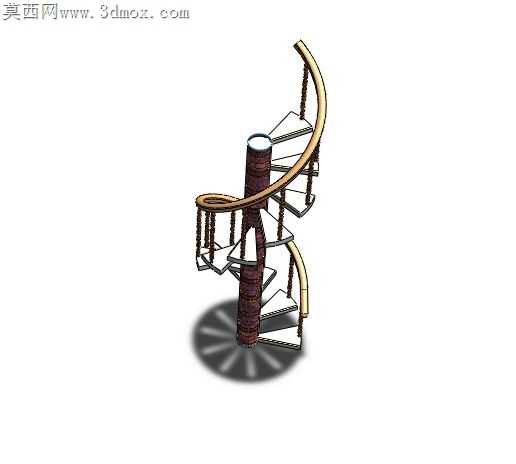

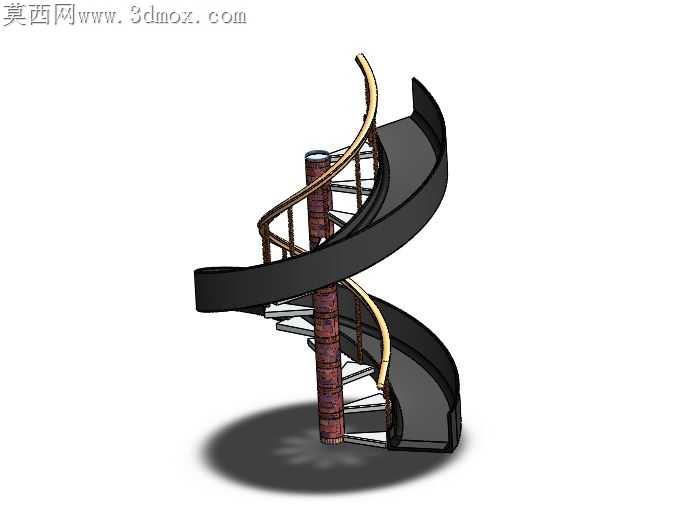

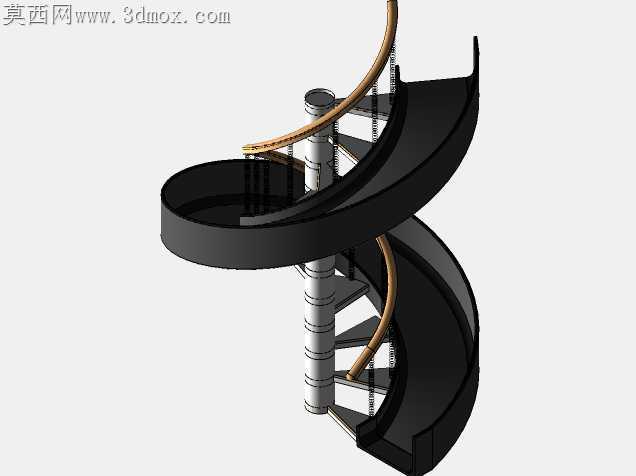

现场安装旋转楼梯时最常遇到的痛点，是扶手与踏步曲面的贴合度偏差，一旦预制件弧度公差超过2mm，现场打磨调整的工时会占到总安装时长的三成以上，这款带滑动摆动结构的螺旋楼梯，从加工适配的角度把这类现场问题提前消解在三维结构设计阶段。中心立柱采用分段拼接的砖纹金属包覆结构，每段立柱的对接止口预留0.15mm的过盈配合量，既保证现场拼接时的同轴度，又避免焊接变形导致的立柱倾斜。踏步板的螺旋升角经过反复校准，每一级踏步的内外侧高差控制在12mm以内，符合人体工程学的踏步步幅要求，踏步边缘做了3mm的圆弧卷边处理，既消除锐边安全隐患，又能在钣金折弯加工时减少应力开裂的概率。滑动摆动扶手的轨道隐藏在踏步外侧的封板内部，轨道的曲率完全贴合踏步的螺旋走向，扶手滑块与轨道之间预留0.2mm的滑动间隙，既保证扶手摆动时的顺滑度，又不会因为间隙过大产生晃动异响。外侧的弧形挡边采用一体化曲面成型工艺，没有拼接焊缝，曲面的G2连续曲率保证了折弯加工时不会出现局部起皱，表面做哑光黑喷塑处理，和古铜色的中心立柱、金色扶手形成材质层次对比。现场安装时不需要对曲面件做二次修形，所有预制件的连接孔位都做了对位标记，立柱与地面预埋板的连接采用可调式脚座，能适配地面±5mm的平整度误差。扶手的摆动限位结构隐藏在轨道两端，不会外露破坏整体曲面的流畅感，摆动角度控制在0-15度区间，刚好适配人上下楼梯时手部自然摆动的幅度，不会因为摆动幅度过大产生安全隐患。踏步表面做防滑压纹处理，压纹深度0.8mm，既不会积灰难清理，又能保证湿滑状态下的摩擦力。所有金属构件的壁厚都经过受力仿真验证，中心立柱壁厚4mm，踏步板壁厚3mm，扶手壁厚2mm，在满足1.5kN/㎡均布载荷要求的前提下，尽可能控制整体重量，降低运输和安装的吊装成本。
