汽车冲压连接用折弯钣金固定支架

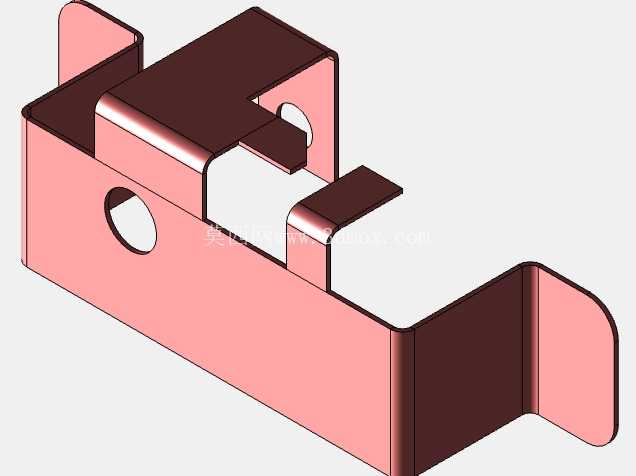

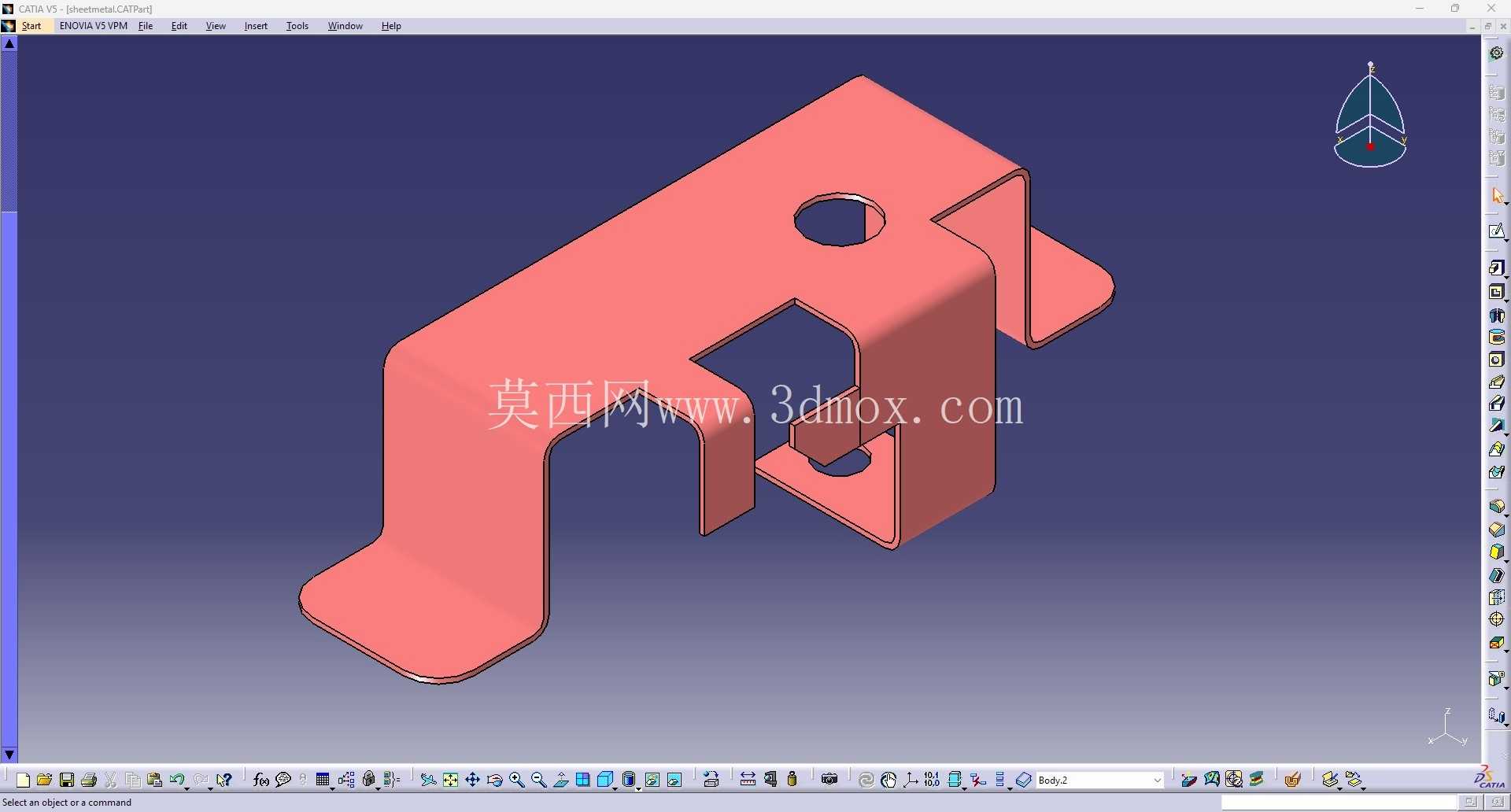

这款钣金构件主要应用在汽车车身内饰件、线束固定以及小型附属部件的安装工位上，属于白车身焊装环节常见的连接类零件，日常在车门内饰板装配、仪表台内部线束限位、座椅侧饰板固定这类场景中都能见到同结构的零件身影。从结构功能来看，零件主体采用连续折弯成型，整体呈几字形跨接结构，两侧伸出的平直支脚是主要的安装贴合面，支脚边缘做了小圆角过渡，避免安装时划伤装配人员手部，也能防止应力集中导致的支脚根部开裂。零件上部开设的圆形通孔是主安装定位孔，装配时可以穿过螺栓或者卡扣，实现与车身钣金基座的固定，孔位边缘做了翻边强化处理，提升孔位的抗挤压强度，避免长期受振动后孔位出现变形松脱。中部的异形缺口是避让位，设计时特意留出空间，用来规避相邻的线束插件、凸起焊点或者其他装配部件，防止安装时出现干涉，缺口下方的小折边带有的小孔，是辅助固定位，可以用来扎带捆扎线束，或者卡入小型塑料卡扣实现次级部件的固定。从设计思路上来说，这类钣金件优先采用等厚板材冲压折弯工艺，全程不需要焊接工序，所有成型工序都可以在连续冲压模上一步完成，生产效率高，单件成本低，适合汽车量产阶段的大批量供货需求。设计时首先确定两个安装支脚的跨距，这个尺寸直接匹配车身基座上两个焊接螺柱的间距，跨距公差控制在±0.1mm范围内，避免出现安装孔位错位无法装配的问题。支脚的折弯高度根据需要避让的部件高度确定，要保证零件安装后，主体板面和被固定部件之间留有3mm以上的间隙，防止行车振动时出现摩擦异响。主安装孔的孔径比配套螺栓大0.2mm，预留出装配调整余量，降低对车身焊接螺柱位置精度的要求，提升装配容错率。零件的板材厚度根据承重需求选择，这类小型固定支架一般选用0.8-1.2mm的冷轧钢板，成型后做电泳防锈处理，满足车身内部10年以上的防腐蚀要求。折弯处的内R角设置为板材厚度的0.5倍，既可以避免折弯时出现开裂，也能减少折弯回弹对尺寸精度的影响。安装边界方面，两个支脚的贴合面平面度要求控制在0.1mm以内，保证安装后和车身基座完全贴合，不会出现翘起导致的固定松动。零件整体的外轮廓尺寸要控制在周边部件的预留空间内，装配后不能突出于内饰板的安装面，避免影响内饰件的装配平整度。所有外露的边缘都做了去毛刺处理，不存在锐边，防止装配过程中割伤线束或者操作人员。这类钣金件在设计时还要考虑冲压成型的工艺性，所有折弯方向尽量保持一致，减少反向折弯的工序，降低模具复杂度，同时异形缺口的转角处都设置了工艺圆角，避免冲压时出现应力集中导致的零件开裂，也能提升模具刃口的使用寿命。实际装车验证阶段，这类支架需要通过振动耐久测试，在模拟整车10万公里行驶的振动工况下，不能出现裂纹、变形、固定松脱等问题，同时要保证被固定的部件不会出现位移、异响。
