电动鼓风机上部外壳结构设计

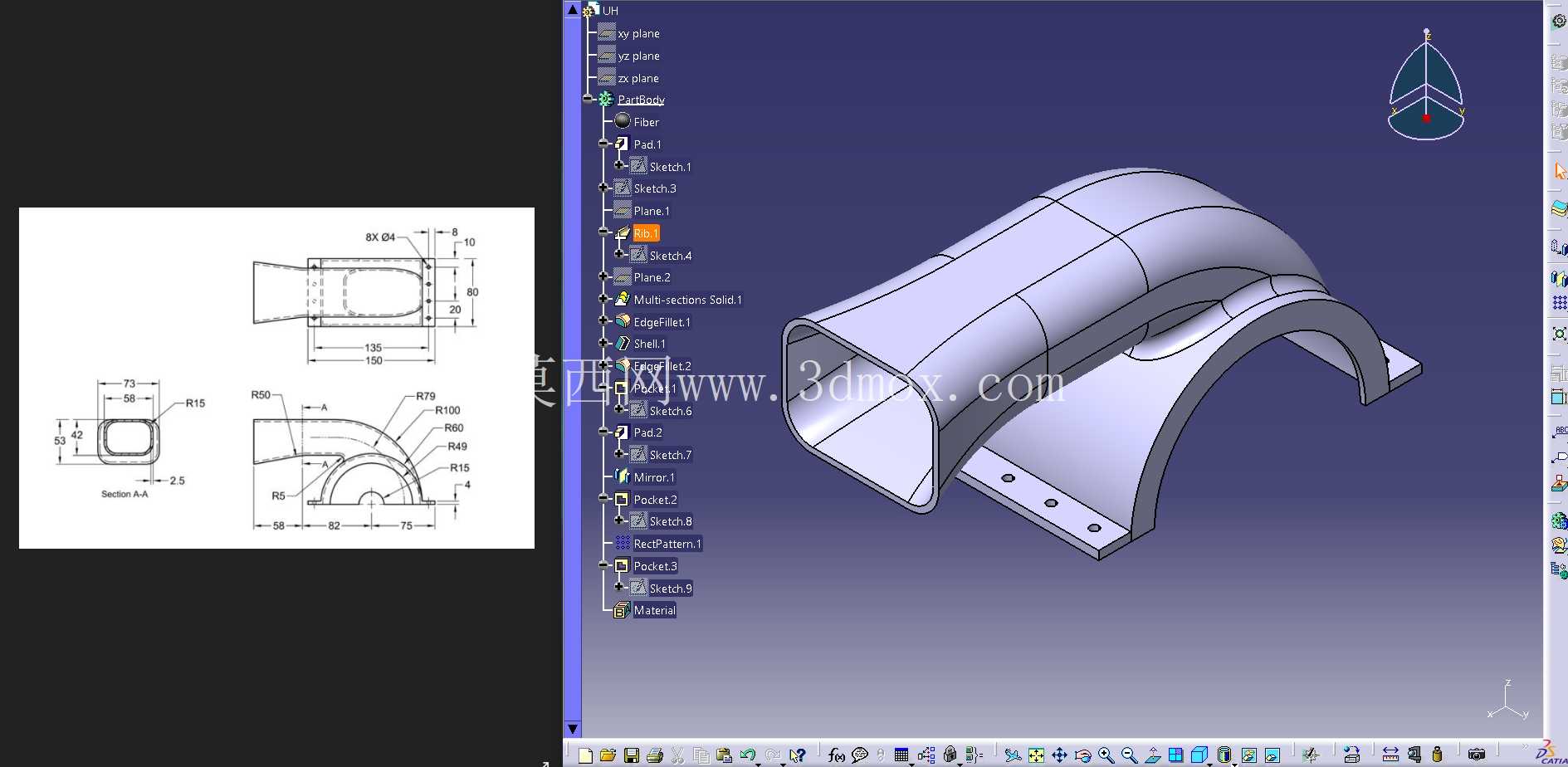

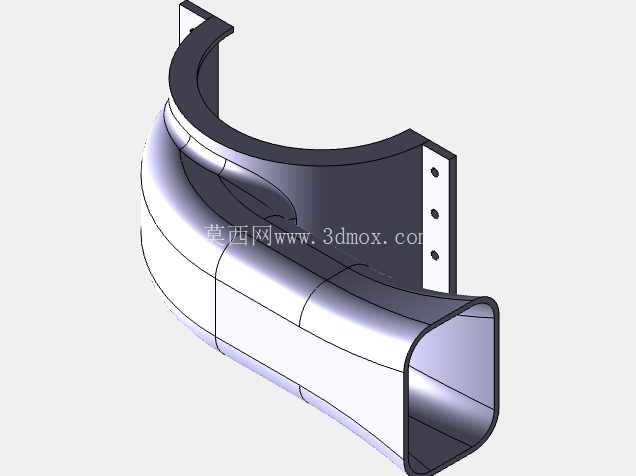

在车载通风系统、工业送风单元的配套结构件开发中，鼓风机外壳的曲面成型精度直接决定整机的气流导通效率与运行振动水平，这款上部外壳作为鼓风机蜗壳结构的上半组成部分，承担着引导气流走向、封闭上部腔体、为内部叶轮提供防护边界的核心作用。从实际装车与设备装配的场景来看，这类外壳多应用在乘用车空调送风单元、小型工业除尘鼓风机、新能源车载散热风机的上部结构段，需要匹配下部蜗壳的安装止口，同时兼顾安装位的连接强度与曲面的气流顺滑度，避免出现气流紊流导致的送风噪音超标、风压损失过大的问题。

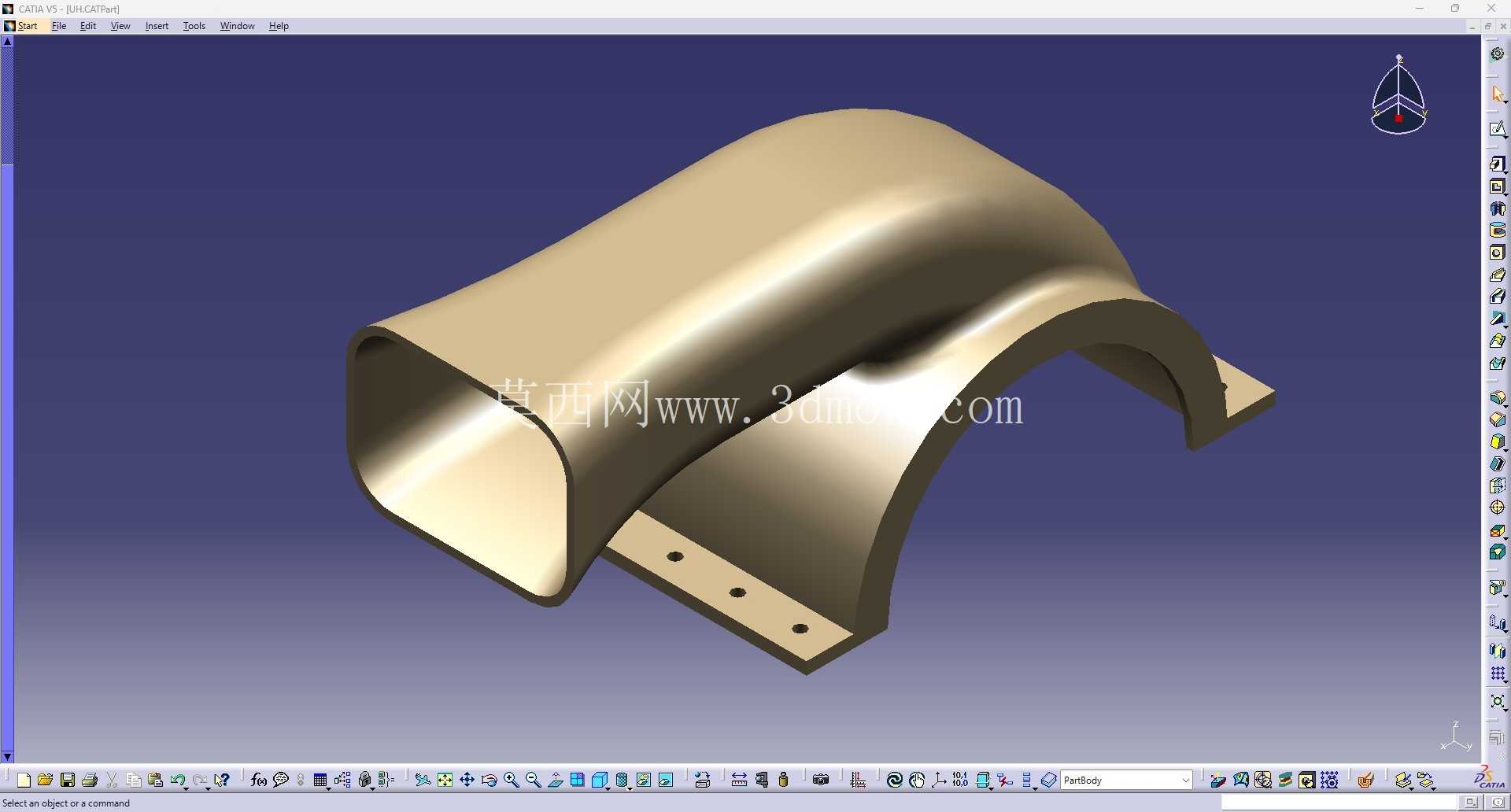

设计过程中首先要明确的是安装边界约束：外壳底部延伸出的带孔安装法兰，需要和下部壳体的对应安装孔位完全同轴，法兰边的平面度公差需要控制在0.1mm以内，避免装配后出现密封缝隙导致漏风；法兰上的四个安装孔采用等距排布设计，适配M4规格的紧固螺钉，孔位周边做了局部加厚处理，避免螺钉锁紧时出现壳体应力开裂的问题。曲面段的设计核心围绕气流流道的顺滑过渡展开，从进风口端的矩形截面逐步过渡到和叶轮腔体匹配的弧形截面，整个曲面的曲率变化采用G2连续过渡，没有出现曲率突变的折角，能够最大程度降低气流在壳体内壁的摩擦阻力，减少送风过程中的能量损耗。进风口端的矩形端口做了外翻边处理，一方面能够提升端口的结构刚度，避免安装风管时出现端口变形，另一方面也为风管卡箍的安装提供了定位台阶，方便外接通风管路的快速装配。

从结构功能特性来看，这款外壳采用薄壳冲压成型的结构设计，整体壁厚均匀，曲面段没有出现局部过薄或者积料的问题，适配冲压工艺的成型要求，能够减少冲压过程中的起皱、拉裂风险。弧形腔体的内壁弧度完全匹配叶轮的旋转外轮廓，和叶轮之间保留均匀的2mm间隙，既不会出现叶轮转动擦碰壳体内壁的问题，也不会因为间隙过大导致气流回流损失风压。外壳的曲面过渡区域做了局部的加强筋结构设计？不，这款外壳依靠曲面自身的弧度实现结构刚度提升，没有额外增设加强筋，能够减少冲压工序的复杂度，同时避免内壁出现凸起结构干扰气流走向。在实际的装配场景中，这款上部外壳和下部壳体装配完成后，会形成完整的鼓风机蜗壳腔体，叶轮在腔体内部高速旋转时，气流从矩形进风口进入，顺着弧形曲面的引导从出风口送出，整个流道的阻力系数经过优化，相比直角过渡的外壳结构能够提升约8%的送风效率，同时降低3-5分贝的运行噪音。

设计过程中需要重点考量的还有冲压成型的工艺可行性：整个外壳的拉伸深度控制在合理范围内，法兰边的宽度均匀，曲面的拔模角度统一设置为1.5度，方便冲压完成后的脱模操作；安装孔的位置距离法兰边缘的距离大于2倍孔径，避免冲孔时出现边缘开裂的问题。从安装适配性来看，这款外壳的整体安装尺寸能够适配功率在100W-300W区间的小型离心鼓风机，既可以用在汽车空调的鼓风机总成上，也可以适配小型工业散热风机、家用新风系统的送风单元，安装法兰的孔位设计兼容多款通用鼓风机的下部壳体安装尺寸，具备一定的通用适配性。在结构验证环节，需要重点校核外壳的模态频率，确保其固有频率避开叶轮高速旋转时的激励频率，避免设备运行时出现共振异响；同时还要校核法兰安装位的锁紧强度，确保在螺钉锁紧力达到规定扭矩时，法兰边不会出现变形断裂的问题。整个外壳的外形没有多余的装饰结构，所有曲面和结构特征都服务于气流引导与安装固定的功能需求，没有冗余设计，能够在满足性能要求的前提下尽可能降低材料消耗，控制单件的生产成本。
