十二腔精密压铸模具结构设计方案

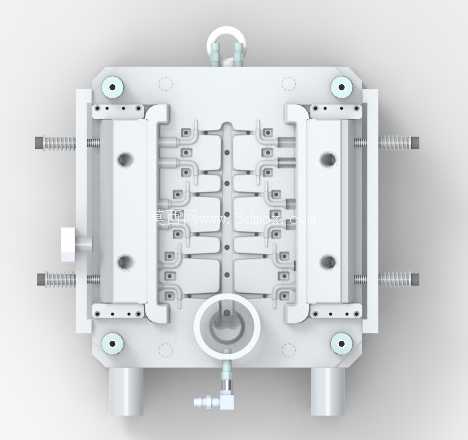

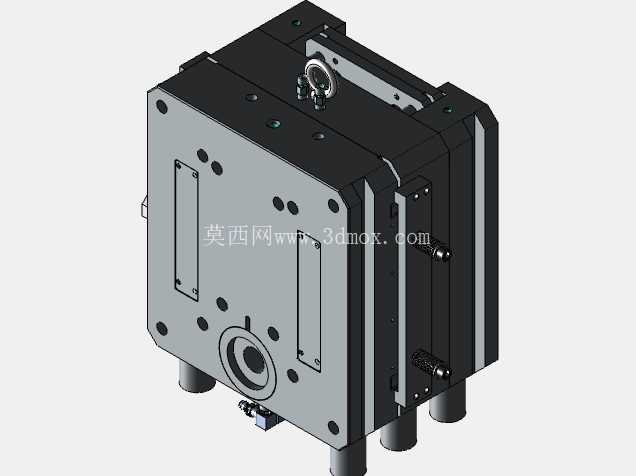

这套多腔压铸成型工装，主要面向中小尺寸有色金属压铸件的批量生产场景，在消费电子结构件、汽车小型连接件、通用五金配件的压铸生产环节应用广泛，单模次可完成12件制品的同步成型，能有效压缩单件制品的成型周期分摊占比，提升单位时间内的产能输出，适配160吨到260吨锁模力区间的卧式冷室压铸机安装使用。从整体结构布局来看，模架采用标准龙式模座搭配前后模对中结构，上下两端设置的吊环结构适配车间常规吊装作业需求，模具整体安装边界控制在压铸机拉杆间距允许范围内，无需额外改装设备压板槽即可完成装夹固定。侧向布置的多组导柱与复位杆结构，在合模过程中可实现前后模的精准导向，避免合模错位导致的型腔啃伤、制品飞边超差问题，导套采用自润滑铜套嵌件结构，长期往复开合模过程中可减少导柱的磨损量，延长模具整体使用寿命。浇注系统采用中心直浇道配合分支横浇道的对称布局，熔融金属从中心浇口套进入后，通过均等长度的横浇道分别送入12个独立型腔，每个型腔的进料口截面尺寸经过流道平衡校核，确保各型腔的金属填充速度、填充时间差控制在5%以内，避免部分型腔填充不足、部分型腔卷气的成型缺陷。前后模的型腔镶块采用分体式设计，每个型腔对应独立的镶件单元，当单个型腔出现磨损、烧蚀或者磕碰损伤时，可单独拆卸更换对应镶块，无需整体报废模仁，大幅降低生产过程中的模具维护成本。侧向设置的多组抽芯结构，对应制品侧面的倒扣、侧孔特征，抽芯滑块采用斜导柱驱动结构，开模过程中随动完成侧抽动作，合模时通过锁紧块承受压铸过程中的侧向胀型力，避免抽芯后退导致的制品尺寸超差。模具的冷却回路采用分层布置设计，定模侧靠近浇口位置设置大流量冷却水道，快速带走浇口区域的集中热量，动模侧每个型腔镶块对应独立的点冷通道，精准控制各型腔的模温均衡性，减少制品因冷却速率不一致导致的收缩变形、内部应力集中问题。顶出系统采用顶针顶板同步顶出结构，顶针位置布置在制品的加强筋、料柄区域，避免顶针痕迹出现在制品外观面，同时顶出板设置复位弹簧与复位杆双重复位结构，合模前确保顶出板完全回位，防止顶针与型腔碰撞损坏。模具的分型面贴合精度经过配研处理，合模后分型面间隙控制在0.02mm以内，可有效减少压铸过程中的飞边产生，降低后续制品去毛刺的工序工作量。在实际生产适配中，这套模具可适配铝合金、锌合金等常用压铸材质的成型需求，根据不同材质的熔点、流动性参数，可通过调整浇口套口径、冷却水流速、压铸工艺参数窗口，匹配不同材质的成型要求。模架的整体刚性经过受力校核，在额定锁模力、压铸射压力作用下，模架的变形量控制在0.03mm以内，可长期承受连续压铸生产的交变载荷，避免模架变形导致的制品尺寸漂移问题。模具的排气槽开设在每个型腔的金属填充末端，排气槽深度控制在0.08mm到0.12mm区间，既可以顺畅排出型腔内的空气与涂料挥发气体，又不会导致熔融金属溢出形成飞边，有效减少制品内部气孔、填充不满等成型缺陷。从安装适配角度，模具的定位圈尺寸、浇口套球面半径匹配对应吨位压铸机的射嘴参数，安装时无需额外加工转接法兰，压板固定位置的槽位尺寸符合行业通用装夹标准，可快速完成模具在设备上的换装调试，减少生产线换模的停机等待时间。日常维护层面，模具的导柱、滑块、抽芯机构均设置独立的润滑注油点，生产过程中可通过自动润滑系统定期加注润滑脂，减少运动部件的磨损，各密封部位采用耐高温氟橡胶密封圈，可承受压铸过程中的模温波动，避免冷却水道漏水影响生产稳定性。
