对开式立式带座轴承支座结构设计

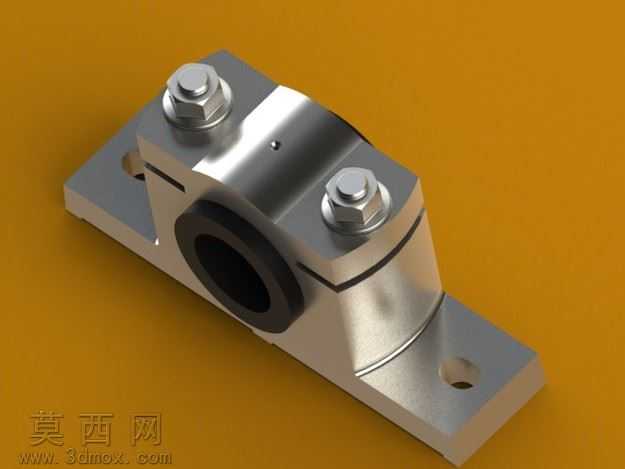

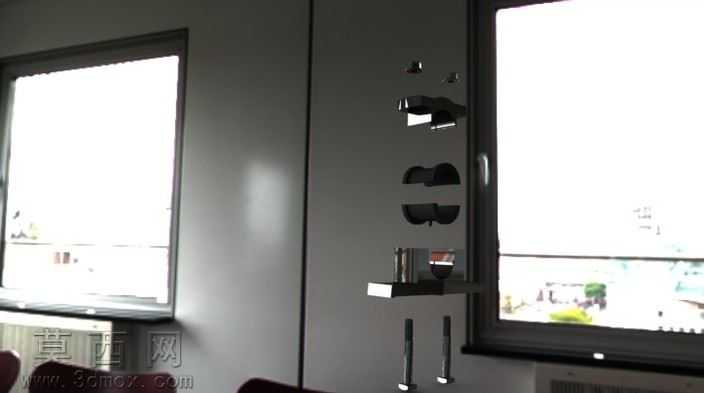

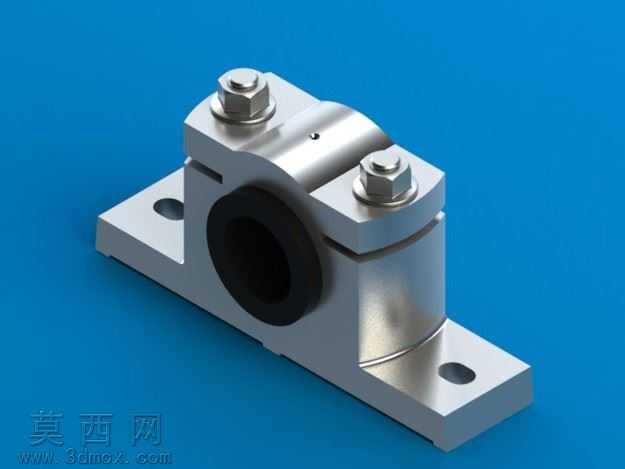

本作品为对开式立式轴承底座支座的三维参数化建模成果，建模过程严格遵循机械设计规范，先完成整体结构的特征拆解，将模型拆分为底座基体、上轴承盖、锁紧螺栓、内嵌橡胶缓冲衬套四个核心组成部分，按照从下到上的建模逻辑逐步推进。首先绘制底座基体的二维草绘轮廓，精准定位两侧安装耳板的安装孔位、中心轴承容纳腔的同轴度基准，通过拉伸凸台命令生成底座的基础实体，对安装耳板的棱边做倒圆角处理消除应力集中隐患，同时在底座与上盖的贴合面处设计定位止口结构，保证上下两部分装配时的同轴度精度。随后构建上轴承盖的实体特征，以底座轴承腔的中心轴线为公共基准，绘制上半部分的圆弧容纳腔轮廓，拉伸生成上盖实体后，在对应螺栓过孔位置做拉伸切除，预留螺栓装配的沉头空间，保证螺栓锁紧后端面不突出上盖表面。锁紧螺栓采用标准件建模逻辑，按照外六角螺栓的标准牙型参数生成螺纹特征，螺栓头部与上盖沉孔的配合间隙控制在合理装配公差范围内，还原真实装配的松紧度。内嵌的橡胶缓冲衬套单独建模，赋予其黑色哑光橡胶材质，与金属壳体的亮面金属材质形成明确区分，渲染阶段采用工作室蓝色渐变背景，打光采用三点布光方案，主光源从侧上方投射突出金属件的倒角反光与曲面质感，辅助光源补全暗部细节避免阴影死黑，轮廓光勾勒模型边缘提升立体感，金属部件赋予抛光不锈钢材质，调整金属粗糙度与反射参数还原真实机加工金属的表面质感，橡胶衬套调整漫反射粗糙度参数模拟橡胶的哑光吸光特性。整体结构设计充分考虑实际使用需求，对开式结构无需穿轴即可完成轴承的拆装维护，两侧安装耳板的长圆孔设计可适配一定范围内的安装位置偏差，内嵌橡胶衬套可吸收轴运转过程中的振动与径向窜动，降低运转噪音，上下盖通过两颗对称布置的外六角螺栓锁紧，锁紧力均匀分布在轴承外圈，避免局部应力过大导致的轴承变形，建模过程中所有配合面均做公差适配设计，保证虚拟装配时无干涉，可直接导出工程图用于实际生产加工参考，也可用于轴系装配的虚拟仿真验证。
