方形法兰带座外球面轴承组件三维设计

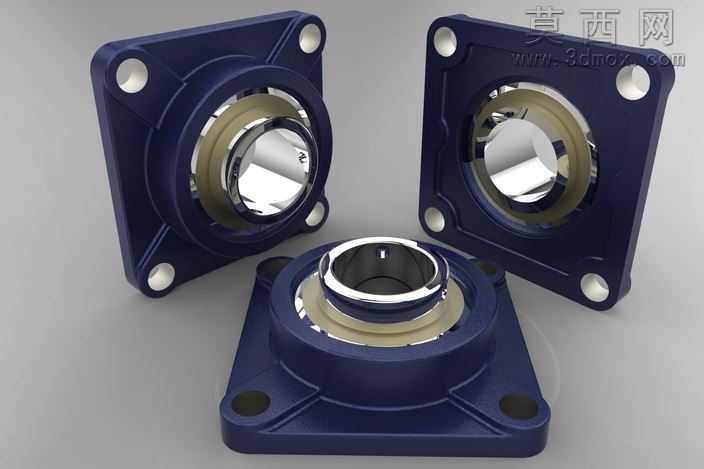

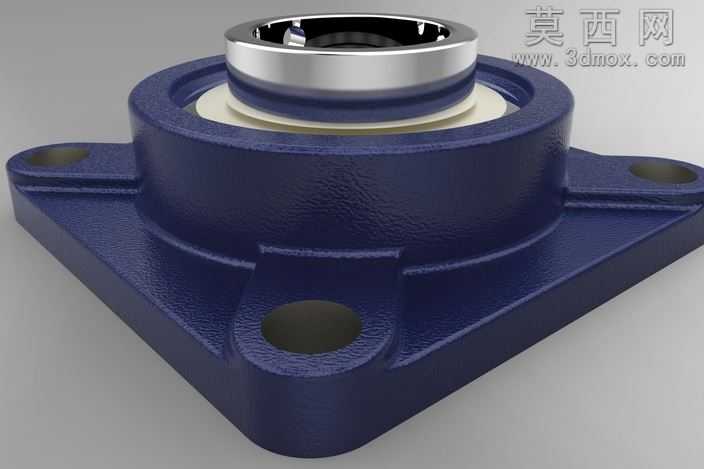

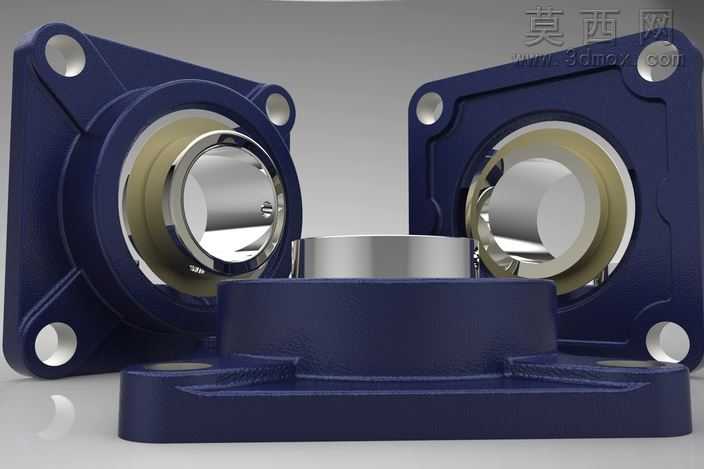

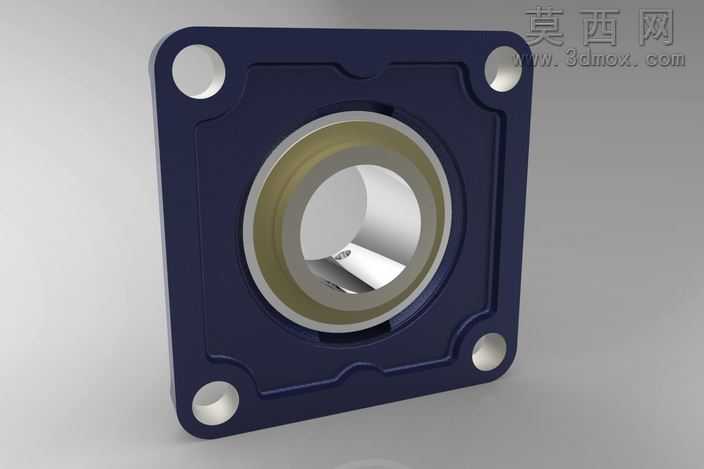

本作品为方形法兰式带座外球面轴承组件的三维建模设计成果，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的装配体设计思路，先完成整体安装尺寸、轴孔配合参数的全局定义，再拆分各个零件进行独立建模后完成装配约束，确保各部件配合公差符合机械设计通用标准。模型整体包含方形法兰轴承座本体、内嵌外球面轴承芯、配套密封组件三个核心部分，轴承座部分采用方块式法兰结构，四个角位设计有贯通的安装沉孔，可直接通过螺栓完成设备端面的固定安装，座体与轴承芯配合的球面内腔做了高精度的曲面拟合，保证轴承芯可在一定范围内自适应调整角度，补偿安装过程中的轴系同轴度误差。材质渲染阶段，针对铸铁材质的轴承座本体，添加了深蓝色哑光喷塑材质效果，还原工业成品的表面质感，金属轴承部分采用高抛光铬钢材质，添加了环境反射与金属粗糙度参数，清晰呈现轴承滚道、钢珠、保持架的细节结构，安装孔位做了倒角与锪平的细节处理，还原真实机加工的工艺特征。结构设计上充分考虑了实际使用场景的需求，方形法兰的安装面做了平面度的结构优化，座体底部设计有加强筋结构提升整体刚性，轴承芯部分保留了注油孔、顶丝固定位的细节结构，可完整呈现轴承的锁紧、润滑相关结构特征。建模过程中对所有圆角、拔模斜度、加工倒角都做了参数化定义，可根据不同的轴径、安装尺寸需求快速调整参数生成对应规格的模型，装配体中添加了全局干涉检查，确保各活动部件无结构干涉，轴承内圈可模拟实际转动效果，可直接用于设备装配的干涉校验、工况模拟以及工程图导出使用，整体模型细节完整，结构严谨，完全符合工业级机械零部件的建模规范，可直接应用于输送设备、农业机械、轻工生产线等需要轴系支撑的设备设计场景中。
