数控机床用多孔式真空吸附工作台

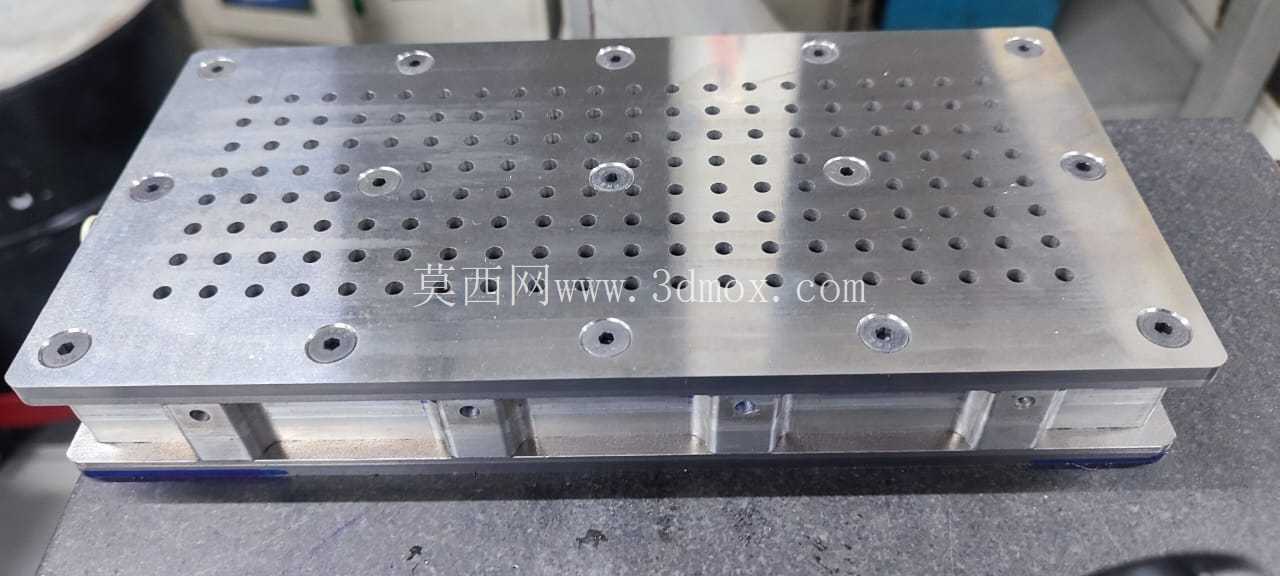

在数控铣削、精雕加工等工序里，这类多孔真空工作台是解决薄型工件装夹变形的核心工装，尤其适配铝板、亚克力板、PCB板、薄木板这类刚性差、易被夹具压伤的工件加工场景，传统机械压板装夹不仅会遮挡加工路径，还会因为局部压紧力过大导致薄板翘曲，加工完松开后工件回弹变形，尺寸精度根本没法保证，而真空吸附的方式是靠整个台面的均匀负压把工件牢牢吸住，整个装夹面受力均匀，完全不会出现局部压痕或者装夹变形的问题，哪怕是0.5毫米厚的薄铝板，吸牢后铣削外形、刻字都不会出现工件移位的情况。

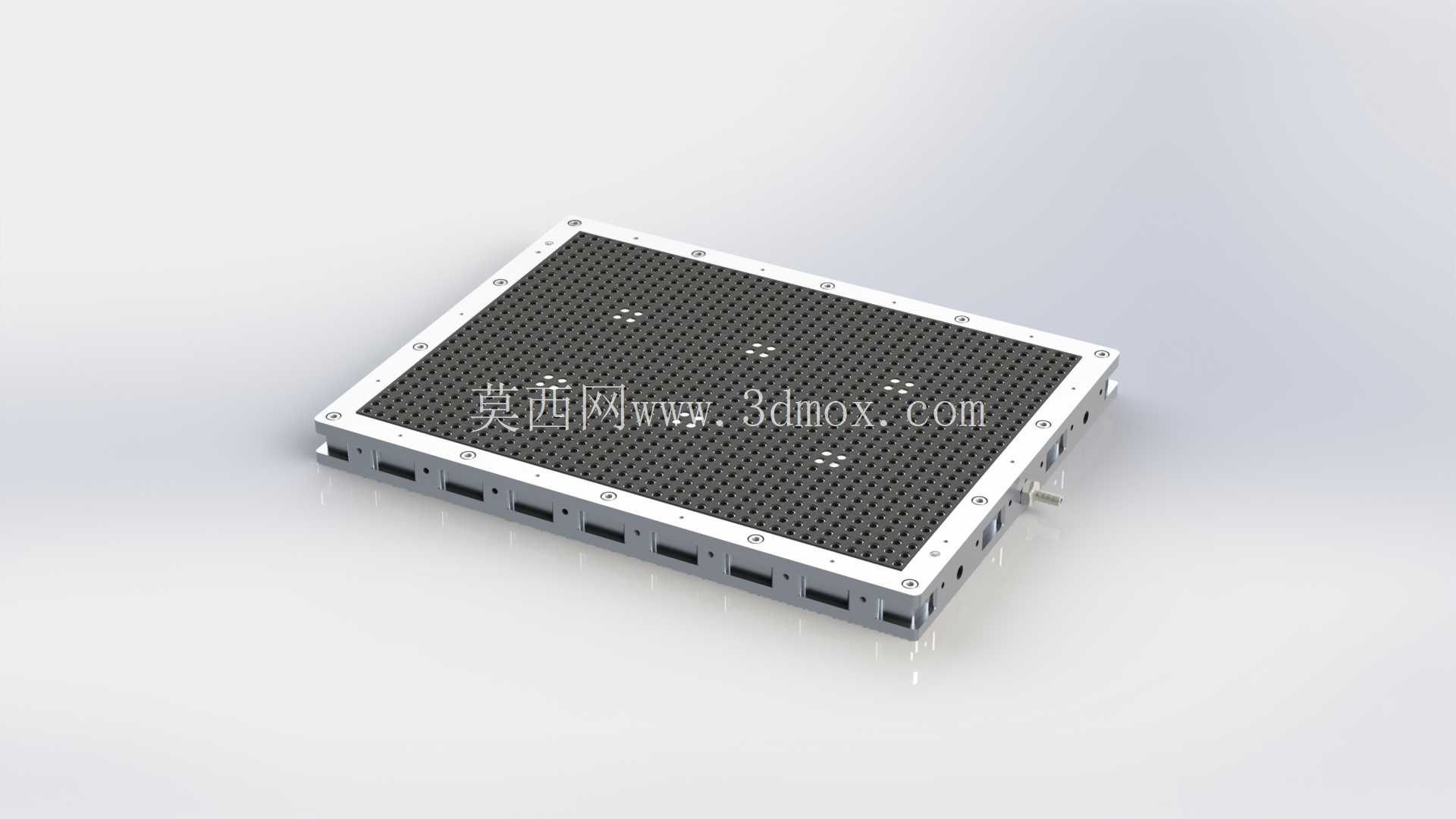

从结构设计来看，这款真空台采用了整面密集微孔阵列的布局，区别于传统带密封胶条的分区真空台，不需要根据工件尺寸反复调整密封胶条的位置，只要工件覆盖住对应区域的微孔，打开负压就能直接吸附，哪怕是同时摆放多个不同尺寸的小工件，也不需要额外做密封处理，换产效率比传统胶条密封式真空台高很多。台体主体采用硬质铝合金加工而成，表面做了硬质氧化处理，耐磨性能优异，日常加工中工件挪动、刀具刮蹭都不容易留下深划痕，长期使用也不会因为台面锈蚀导致微孔堵塞。台体四周做了密封边框设计，侧边预留了快插式真空接口，可直接对接车间现有真空发生器或者集中负压管路，接口位置做了沉台设计，外接气管后不会突出台面边缘，不会和机床的行程限位、工件装夹产生干涉。

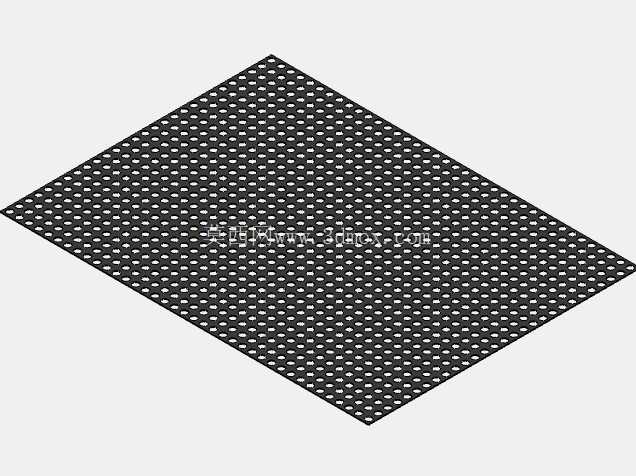

设计过程中，台面的平面度控制是核心要点，整个吸附面的平面度公差控制在0.02毫米以内，保证工件吸附后能和台面完全贴合，不会因为局部间隙导致负压泄漏，吸附力不足。内部的气路采用分层式流道设计，每个微孔下方都对应独立的小气室，再通过汇流流道连通到侧边的真空接口，这种设计能保证整个台面各个位置的吸附力均匀，不会出现靠近接口位置吸附力强、远离接口位置吸不住的情况。台面的微孔直径控制在0.5毫米，既不会因为孔径太大导致薄工件被吸得局部凹陷，也不会因为孔径太小容易被加工碎屑堵塞，日常维护只需要用高压气枪从台面反向吹气，就能把卡在微孔里的碎屑吹出来，维护成本很低。

安装边界方面，这款真空台的底部做了标准的T型槽安装孔位，可直接适配市面上主流的数控雕刻机、小型数控铣床的工作台面，不需要额外做转接板，安装时只需要用T型螺栓把真空台锁紧在机床工作台上，再接上真空管路就能投入使用。台体的厚度经过优化设计，在保证整体刚性、不会因为负压产生形变的前提下，尽可能压缩了台体自身的厚度，不会过多占用机床的Z轴行程，对于Z轴行程有限的小型机床也能适配。台体的侧边还预留了定位销孔，安装时可以通过定位销快速和机床工作台找正，不需要反复打表调整位置，安装调试的效率很高。

实际使用过程中，这类真空台除了用于薄板加工，还可以配合定制的亚克力垫板做特殊工件的吸附装夹，比如加工不规则外形的薄壁塑料件时，可以先在垫板上铣出和工件外形匹配的浅槽，再把工件放在槽里吸附，能进一步提升装夹的稳定性。需要注意的是，使用时要保证工件和台面接触的面足够平整，如果工件底面有明显的凹凸或者毛刺，会导致负压泄漏，吸附力下降，这时候可以在台面上铺一层透气性很弱的多孔垫板，既能填补工件底面的微小间隙，又不会影响负压的传递。另外在进行湿式加工时，要搭配气液分离罐使用，避免切削液被吸入真空管路，损坏真空发生设备。

和传统的真空吸盘相比，这种整面孔阵式真空台的适用范围更广，不需要根据工件形状定制吸盘，不管是规则的方形板材还是异形的小工件，只要底面平整就能直接吸附，对于小批量多品种的加工场景来说，能大幅减少装夹准备时间，提升设备的有效加工时长。在加工一些不能有夹痕的外观件时，比如消费电子的铝合金面板、亚克力展示件，真空吸附装夹是目前最优的装夹方案，不会在工件表面留下任何装夹痕迹，加工完不需要额外做表面修整，能减少后续的工序成本。
