千分表适配式刀具偏置测量补偿装置

项目分类:量具 发布时间:2026-05-21 ID:1154363
  • 千分表适配式刀具偏置测量补偿装置
  • 千分表适配式刀具偏置测量补偿装置
  • 千分表适配式刀具偏置测量补偿装置
  • 千分表适配式刀具偏置测量补偿装置
  • 千分表适配式刀具偏置测量补偿装置
  • 千分表适配式刀具偏置测量补偿装置

在数控铣削、加工中心批量生产场景中,刀具磨损、换刀后的长度偏置误差是直接影响工件尺寸一致性的核心因素,常规对刀仪采购成本较高,小型加工车间、个人工坊往往会利用现有存量量具改装低成本对刀装置,这款适配结构就是针对市面常见的三丰千分表做的安装适配改造,用来完成刀具偏置量的表盘式直观测量。

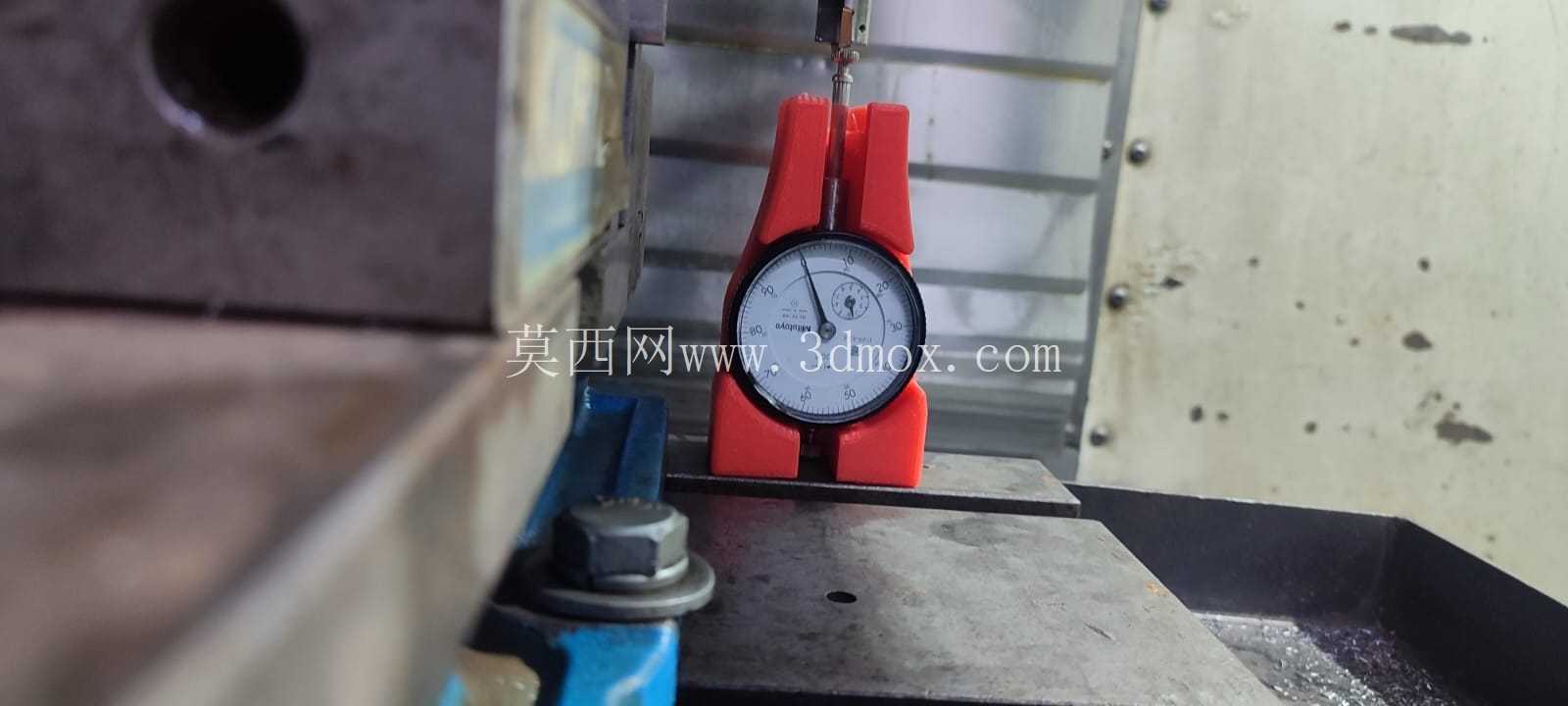

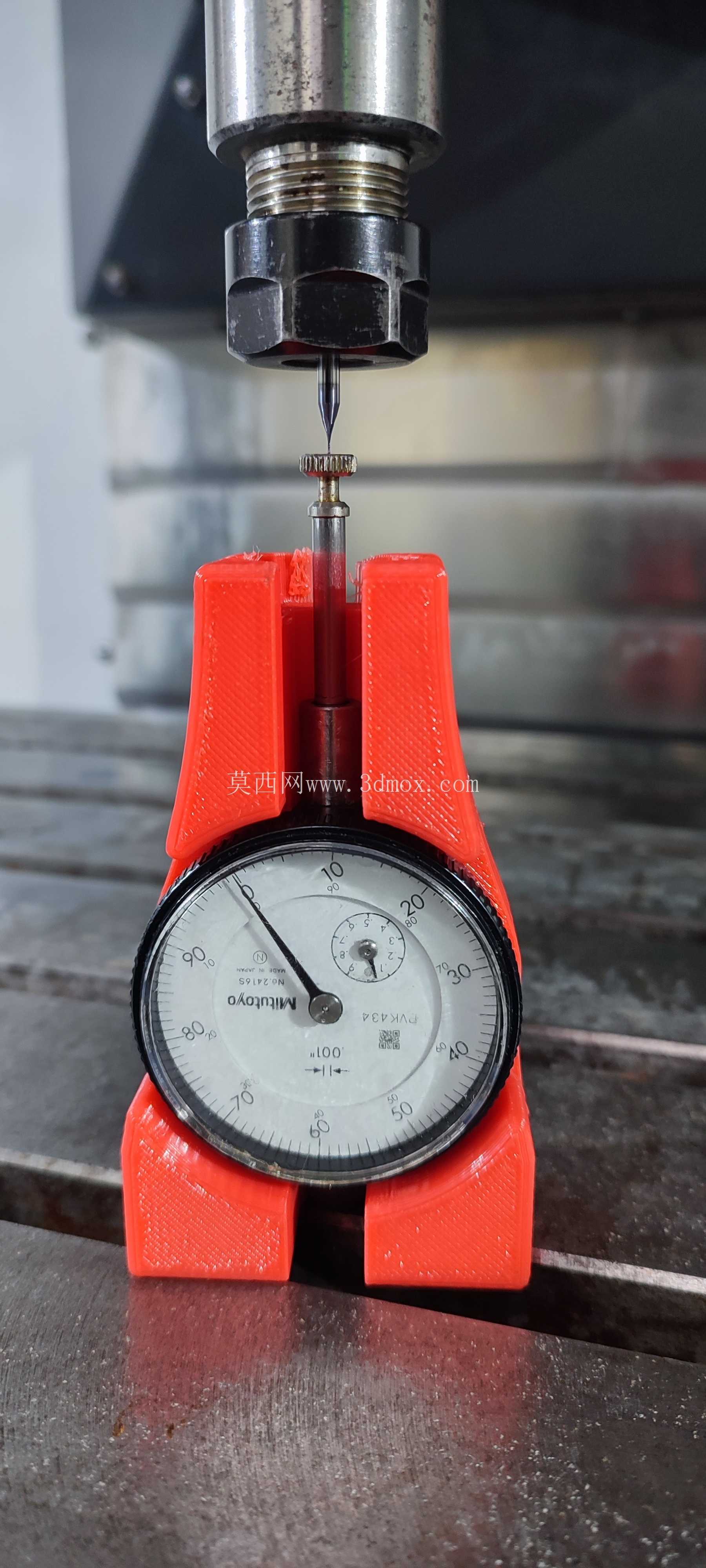

从实际使用场景来看,这类装置一般安装在机床工作台的非加工区域,或者专用对刀台的基准面上,换刀后将刀具移动至测量触头上方,缓慢向下进给接触测头,千分表的表盘就会直接显示刀具相对于基准面的长度偏差,操作人员可以直接读取数值输入机床刀补参数,相比塞尺、试切对刀的方式,测量效率和重复精度都有明显提升,尤其适合多刀位加工、频繁换刀的小批量生产场景,不需要额外采购专用对刀设备,盘活车间现有存量量具。

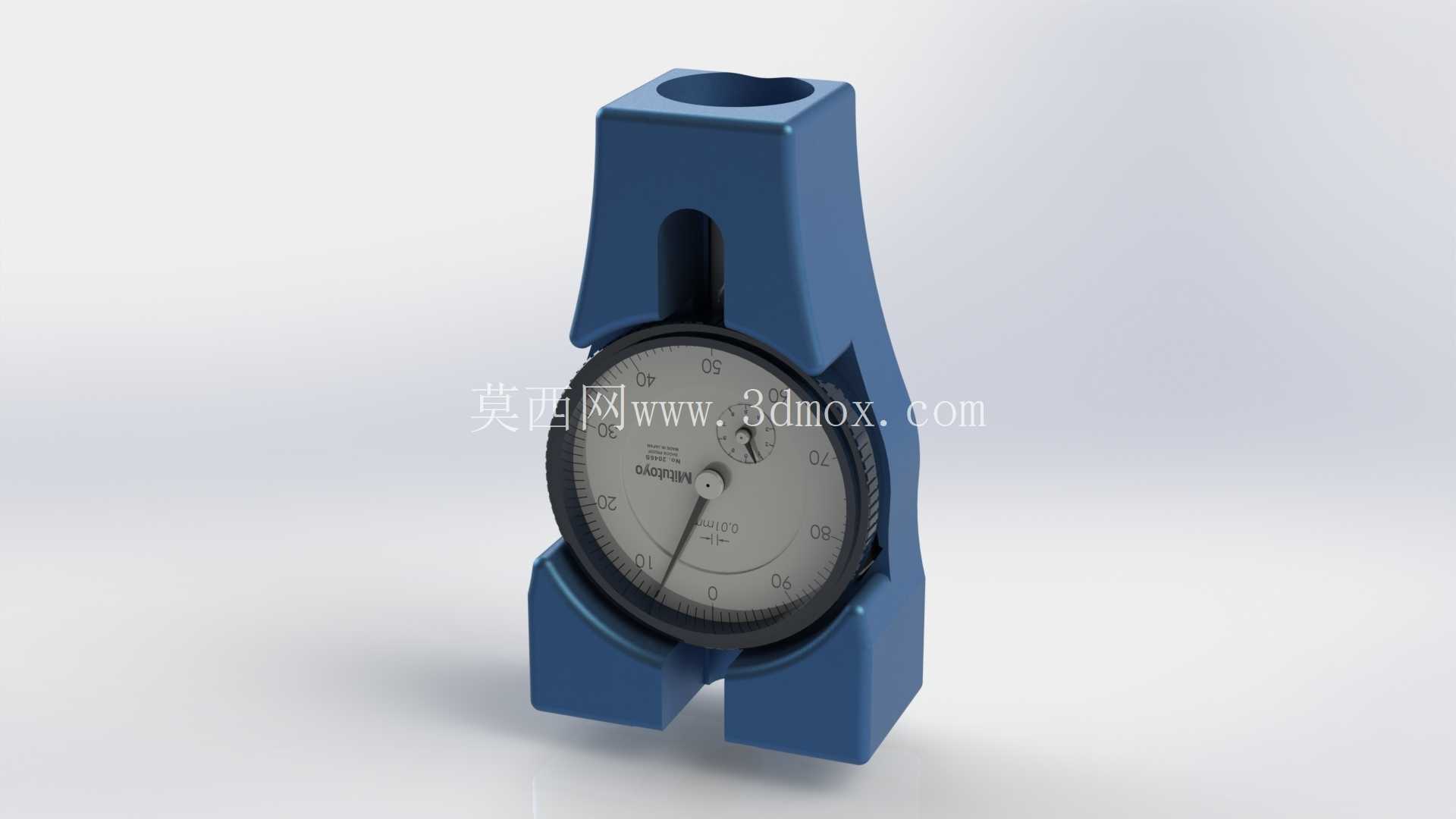

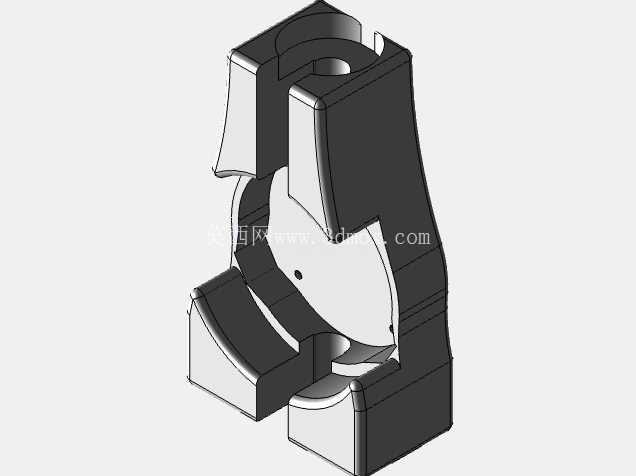

结构设计上,整体采用一体式支撑框架结构,上部开设标准杆装安装孔,适配0-0.25英寸量程的杆装类千分表,安装时需要拆除千分表的后盖,利用千分表原有的后盖固定螺钉位,将表体直接锁紧在支撑框架的对应安装面上,不需要额外加工螺纹孔,最大程度降低改装的加工难度。框架下部设计有跨式定位支脚,两个支脚的底面为共面基准面,放置在平整工作台面时可以保证整个装置的垂直度,避免表体倾斜带来的测量余弦误差。框架中部开设镂空减重槽,既可以减少整体重量,方便移动收纳,也能避免结构遮挡表盘读数区域,操作人员从正面可以完整看到千分表的整个刻度盘,读数时不需要刻意调整视角。

安装边界方面,上部安装孔的内径与千分表夹持杆外径做小间隙配合,单边间隙控制在0.02mm以内,安装时可以通过螺钉侧向锁紧,保证表体不会在测量过程中出现窜动;下部支脚的跨距经过核算,放置在常见的T型槽工作台面上时,支脚不会落入T型槽内,保证支撑稳定。整个支撑结构的壁厚均匀,适合采用3D打印或者普通铣削加工制作,若采用PLA等3D打印材料制作,建议在安装孔、支脚基准面位置做后处理打磨,保证安装精度和基准面的平面度;若采用金属材料加工,则可以直接获得更高的刚性和长期使用稳定性,适合车间高频次使用场景。

功能实现上,这个适配结构本身不具备测量功能,核心作用是将通用千分表转换为专用的刀具偏置测量装置,千分表的测头垂直向下突出于支脚基准面一定距离,作为测量的初始基准位,当刀具端部接触测头并施加微小压力时,表针转动的数值就直接反映刀具的长度偏差,测量分辨率与原千分表一致,可以满足常规数控加工的刀补测量精度要求。设计时特意保留了千分表原有的调零结构,使用前可以用标准量块或者已知长度的基准刀对表进行调零,后续测量其他刀具时直接读取偏差值即可,不需要做额外换算。

需要注意的是,这类自制适配装置的测量精度受加工精度、安装紧固程度影响较大,初次使用前需要用标准刀具做多次重复测量验证,确认重复定位精度在允许范围内再投入生产使用;日常使用时要避免重击测头,防止千分表内部机芯受损,放置时要保证支脚基准面不被磕碰划伤,避免基准面平面度下降带来测量误差。对于小型加工场景来说,这类改装结构用极低的成本实现了专用对刀装置的核心功能,不需要改动原有千分表的结构,拆除适配架后千分表仍然可以作为正常量具使用,不会造成量具的功能浪费。
