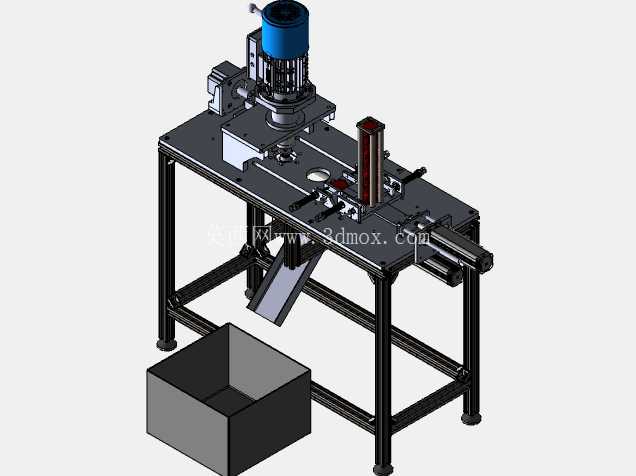

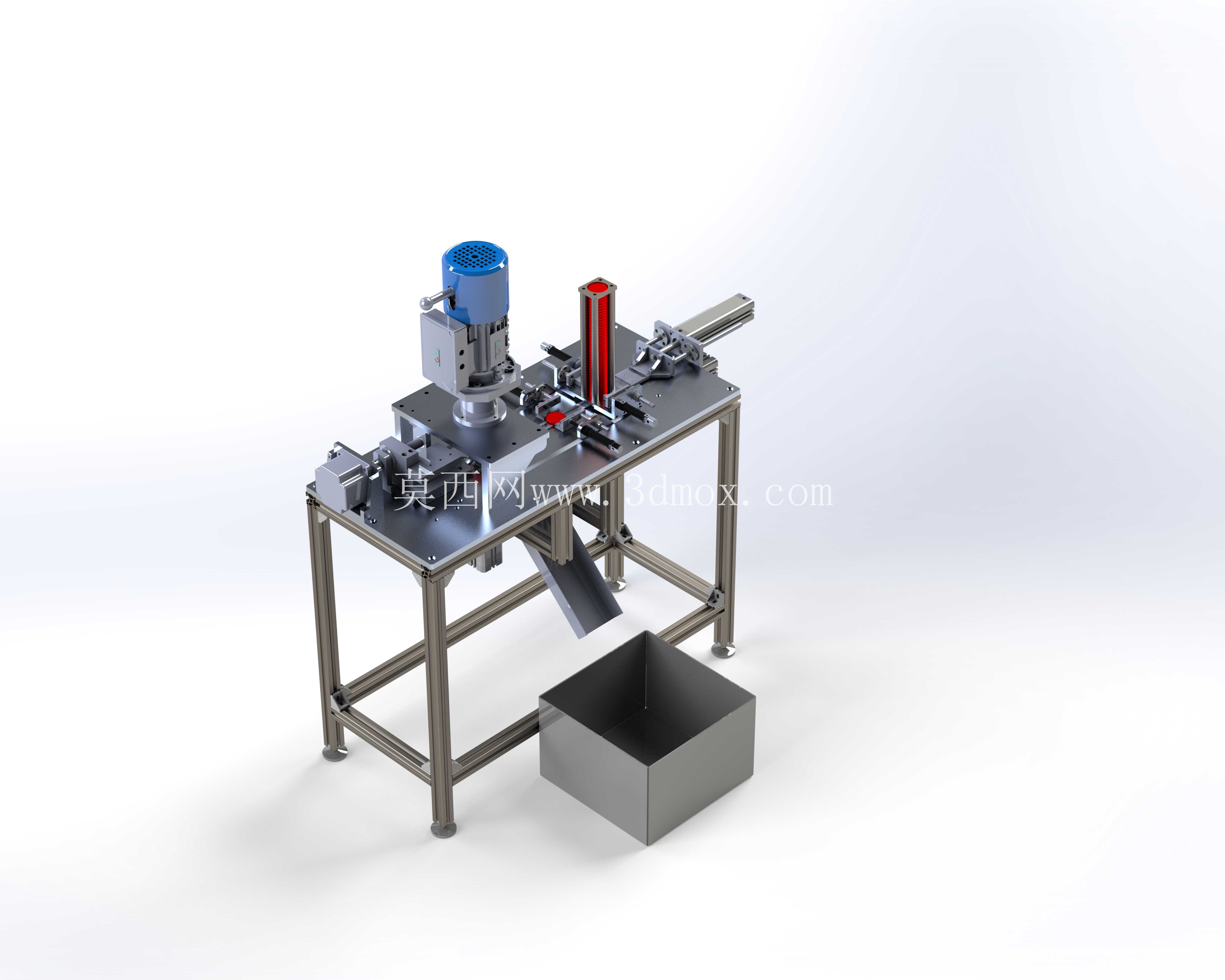

这套端面车削专用设备,主要面向小规格轴类、套类零件的端面平削、倒角工序,常见于五金汽配、标准件加工的产线末端工序段,替代传统人工持料在普通车床上的重复操作,单工位可适配同系列不同长度规格的工件加工,适配节拍在10-15秒每件的中小批量连续生产场景。设备整体采用方管焊接机架作为承载基体,机架底部配置可调式脚杯,可适配车间地面不平整的安装场景,安装时需预留前方1.2米的操作维护空间,后方预留0.8米的电气布线与检修通道,整体占地尺寸约为长1.2米、宽0.7米、高1.5米,可直接嵌入现有流水线的侧边工位,也可作为独立单机使用。从结构布局来看,切削动力头布置在机架台面上部左侧,采用立式电机直连主轴的结构,省去皮带传动的张紧维护环节,主轴端面安装标准车刀刀盘,可根据加工需求更换45度倒角刀或平端面车刀;工件进给滑台沿台面长度方向布置,采用线性导轨作为导向支撑,滑台上方配置专用气动夹具,可自动完成工件的夹紧与松开动作,夹具的定位块可根据工件外径快速更换,换型时间控制在10分钟以内。设备的上料导向槽布置在滑台末端,工件可通过前置振动盘直振送料进入导向槽,滑台带动夹具移动至取料位时自动夹取工件,随后进给至切削位完成端面加工,加工完成后夹具松开,工件顺着台面下方的落料滑槽滑入前方的集料箱,整个动作流程通过逻辑气路与行程开关配合实现,无需复杂编程即可完成动作循环。设计过程中重点考虑了切削废屑的导流问题,台面在切削工位下方设置倾斜导屑面,废屑可直接顺着导屑面落入集料区域,避免废屑堆积在导轨或气缸运动副内造成卡滞;切削动力头的安装座设置了可调节的腰型孔,可根据工件加工余量微调切削进给的行程范围,适配不同端面加工量的需求。机架的方管连接处采用满焊后打磨处理,整体刚性可满足硬质合金车刀切削普通碳钢、铝合金工件的切削抗力要求,避免切削过程中出现振刀导致的端面粗糙度不达标问题;气动元件全部布置在台面下方的安装层,通过金属护板遮挡,避免切削液、废屑进入气路造成阀件卡滞,同时台面预留了切削液喷嘴的安装位置,如需加工钢件可加装微量润滑冷却系统,降低刀具磨损速度。这套结构的设计核心是简化冗余动作,将传统车床的主轴旋转、刀架进给的动作逻辑反转,让刀具做旋转主运动,工件做直线进给运动,大幅简化了设备的结构复杂度,降低了设备的制造成本与维护难度,对于单一工序的大批量零件加工场景,相比通用车床的加工效率提升40%以上,同时无需专业机床操作人员,普通普工经过简单培训即可完成上下料与设备操作,适合中小加工企业的工序升级改造使用。设备的电气控制箱集成在机架右侧立柱位置,操作按钮布置在台面前端的伸手可及位置,急停按钮突出设置,可在出现卡料等异常情况时快速切断设备气路与动力,保障操作安全;夹具的夹紧力可通过气源处理三联件的调压阀调节,针对薄壁类零件可降低夹紧压力,避免装夹变形问题。
