在长轴类零件的车削加工场景中,工件悬伸长度过大时极易受切削力、自身重力共同作用出现挠曲变形,轻则导致加工圆度、圆柱度超差,重则引发振刀、工件飞出等安全隐患,中心架作为车床核心配套附件,正是为解决这类加工痛点设计的支撑结构。这款适配克劳斯1300规格车床的中心架,采用开式环形主体结构,主体框架选用6061铝合金板材加工成型,整体自重控制在15.5磅以内,相比传统铸铁中心架大幅降低了安装搬运的劳动强度,同时铝合金的抗振阻尼特性可一定程度吸收切削过程中的高频振动,提升加工表面质量。

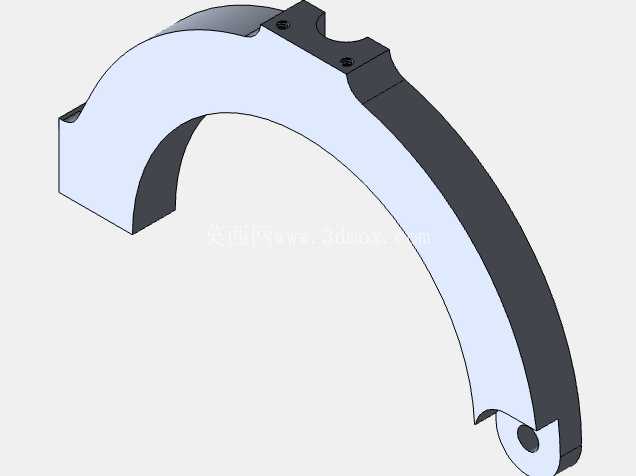

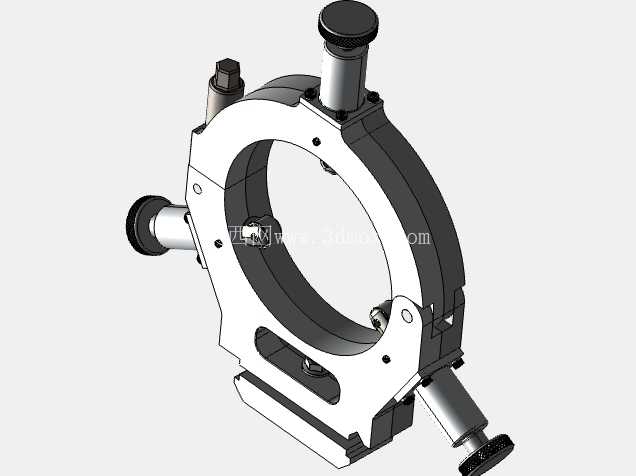

从结构设计逻辑来看,该中心架采用三支撑点径向可调布局,三个支撑顶杆沿环形主体周向呈120°均匀分布,每个顶杆末端配备黑色防滑调节手轮,可通过旋转手轮独立调整顶杆的伸出长度,适配不同直径的轴类工件装夹需求;顶杆与工件接触的端头采用圆弧面设计,可增大与工件表面的接触面积,避免局部应力集中划伤工件已加工表面,同时顶杆内部集成润滑通道,可定期加注润滑脂降低接触部位的摩擦磨损,长时间连续加工也不会出现工件表面拉伤问题。主体环形结构的开口侧设计有快拆锁紧机构,装夹工件时无需从轴端穿套,可直接从工件径向位置卡入后锁紧开口,大幅缩短长轴类工件的装夹辅助时间,尤其适合重型长轴、台阶轴类零件的批量加工场景。

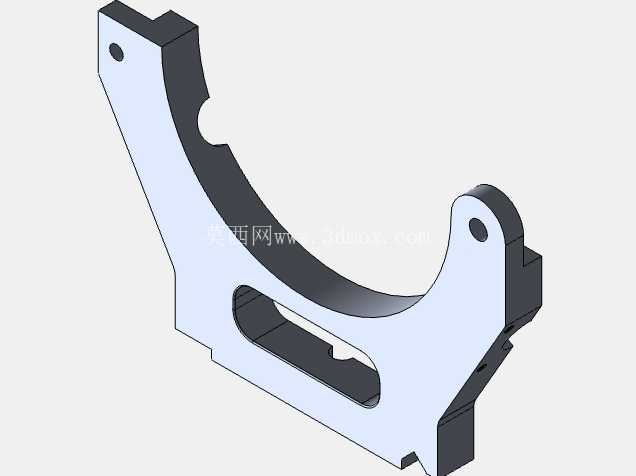

安装边界方面,该中心架底部设计有与车床导轨匹配的定位安装槽,可直接适配克劳斯1300车床的床身导轨规格,安装时通过侧面的锁紧螺栓即可将中心架牢固固定在床身指定位置,支撑位置可根据工件加工段的需求沿导轨轴向自由调整,调整到位后锁紧即可承受切削过程中的径向载荷。设计时特意省略了非核心的紧固螺栓细节展示,重点呈现中心架的主体支撑结构、调节机构与安装接口,便于结构设计人员参考其支撑点布局思路、轻量化设计方案,也可作为车床附件选型、工装改造的三维参考模型。
实际加工应用中,这类中心架可覆盖多种车削工序:在长轴外圆粗车时,可将中心架架在工件中段位置,抵消粗车大切削深度带来的径向切削力,避免工件让刀导致的锥度误差;在长轴端面、内孔加工时,可将中心架架在工件靠近主轴的位置,提升工件装夹刚性,避免镗孔、钻中心孔时出现振纹;对于薄壁长筒类零件,还可通过调整三个顶杆的支撑力,抵消工件装夹时的夹紧变形,保证薄壁件的加工圆度。相比闭式中心架,这种开式结构的中心架在工件中途需要调头加工时,无需完全拆卸中心架,只需松开开口锁紧机构即可挪动工件位置,操作灵活性更强,适配的加工场景也更广泛。
从建模细节来看,该模型完整还原了中心架的所有运动部件结构,包括调节手轮的防滑纹理、顶杆的导向滑槽、主体的减重槽、安装锁紧螺栓的位置等,所有配合面的尺寸公差均按照实际车床附件的装配要求设计,可直接用于虚拟装配验证、工装干涉检查,也可作为同类中心架产品改型设计的基础参考框架,帮助设计人员快速完成不同规格车床中心架的结构适配,减少重复建模的工作量。
