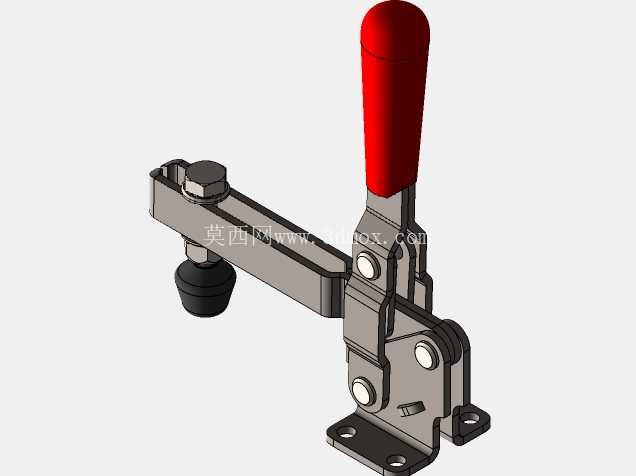

垂直式手动快速压紧夹具结构设计

在汽车冲压件焊接、机加工定位、工装板装夹这类需要频繁开合压紧的工位上，垂直式肘节压紧夹是一线车间里普及率极高的工装元件，这次完成的这款207规格垂直压紧夹，完全参照实际工装使用的受力边界做结构还原，所有铰接点的间隙、压头的伸缩行程、手柄的操作力矩都和量产实物保持一致。

先从实际使用场景说起，这类夹具最常出现在汽车冲压件的焊接工装台上，工人把冲压成型的钣金件放到定位靠模上之后，扳动夹具手柄就能在一秒内完成工件压紧，全程不需要拧螺栓、不需要额外工具，压头带橡胶缓冲垫，不会在钣金表面留下压痕，焊接完成后反向扳动手柄就能快速松脱，单工位的装夹时间能比传统螺栓压紧缩短80%以上，在小批量多批次的冲压件加工、装配线上，这类夹具的使用密度非常高，一套中型焊接工装往往会用到十几甚至几十个同规格的压紧夹。

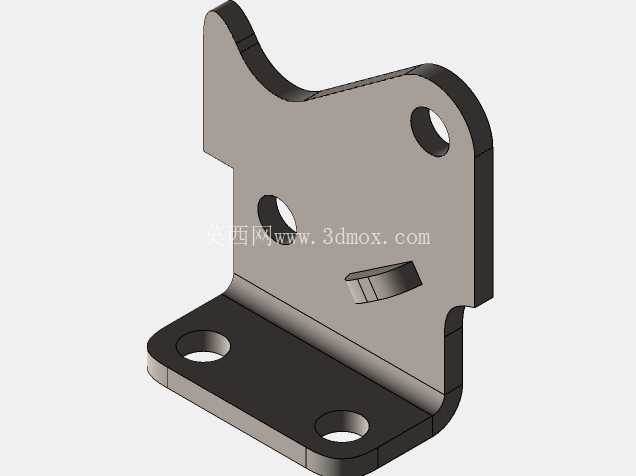

从功能特性上看，这款夹具采用的是经典的肘节过死点锁紧结构，当手柄扳到垂直压紧位置时，三个铰接点会越过机械死点，这时候哪怕压头受到工件向上的反作用力，机构也不会自行松脱，锁紧状态下的保持力完全能覆盖普通薄钢板焊接、轻切削加工的压紧需求，不会因为焊接震动、刀具切削力出现松脱移位的问题。压头部分采用可调式螺杆结构，螺杆上带细牙螺纹，可以根据被压工件的实际高度旋转调整压头伸出长度，调整到位之后用锁紧螺母锁死，适配不同厚度的工件装夹需求，压头端部的橡胶压头是可拆卸结构，磨损之后可以单独更换，不需要整体报废夹具。底座采用带安装孔的法兰式结构，两个沉头安装孔可以直接用内六角螺栓固定在工装台的T型槽或者铝板上，安装定位非常方便。

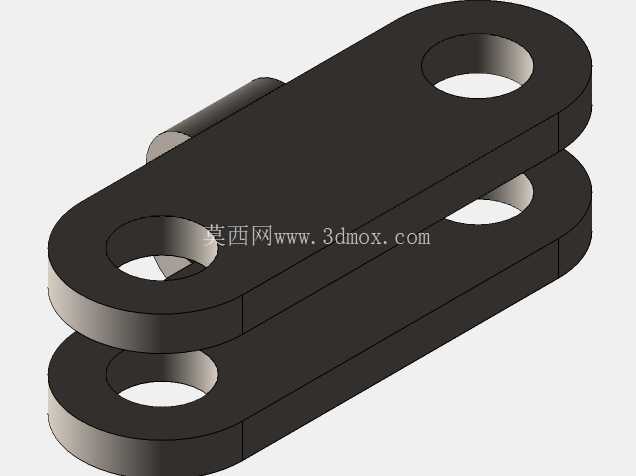

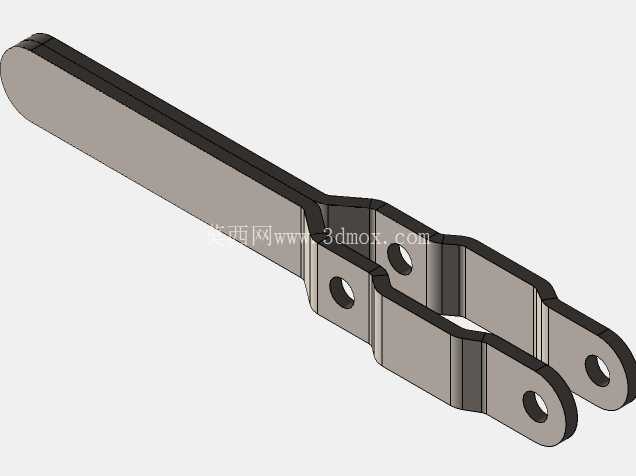

设计过程中首先要确认的就是操作力和锁紧力的匹配，手柄长度做了针对性优化，普通人单手握持扳动的力不超过150N就能达到额定锁紧力，不会出现操作费力的情况，同时手柄端部套了红色的防滑绝缘胶套，焊接工位上哪怕手上沾了焊接飞溅、油污也能稳稳握住手柄，不会打滑。铰接部位全部采用销轴加铆接的结构，销轴和铰接孔之间留了合理的转动间隙，长期反复扳动也不会出现卡滞，同时所有铰接点的受力面都做了加厚处理，避免长期使用出现铰接孔变形、锁紧失效的问题。整个机构的运动轨迹做了完整的干涉检查，手柄扳动过程中不会和底座、安装面发生碰撞，压头下压的行程控制在合理范围，不会因为行程过大压伤工件表面。

安装边界上，这款夹具的底座安装孔距是行业通用的标准尺寸，和市面上同规格的207系列垂直夹完全互换，不需要重新在工装台上打孔就能直接替换旧夹具。压紧状态下整个夹具的最高点距离安装面的高度控制在合理范围，不会和焊接枪头、加工刀具发生空间干涉，压头的压紧点距离底座立面的水平距离也做了优化，留出了足够的工件放置空间，哪怕是带翻边的冲压件也能顺利放到压头下方。松开状态下手柄会自动停在倾斜的打开位置，压头抬升的高度足够工件顺利取放，不会出现压头挡住工件上下料的问题。

从结构细节上看，整个夹具体的主体部分采用冲压钢板铆接成型，相比铸件结构重量更轻，同时抗冲击性能更好，焊接工位上偶尔的焊渣飞溅也不会轻易损坏夹具体。所有金属部件都做了发黑防锈处理，车间里的切削液、焊接烟尘环境下也不容易生锈，长期使用不需要频繁做防锈维护。压头的橡胶垫采用耐油耐磨的丁腈橡胶材质，长期和工件接触不会出现老化开裂，压紧的时候有一定的缓冲量，能避免刚性接触压伤工件表面，同时也能补偿工件本身的平面度误差，保证压紧的时候整个接触面受力均匀，不会出现工件局部翘起的问题。

在做三维建模的时候，所有运动副都按照实际装配关系做了约束，可以直接做运动仿真，模拟整个压紧、松开的动作过程，检查各个位置的运动间隙，也可以直接导出工程图用于工装夹具的加工制作，或者直接导入到工装整体装配里做布局设计，不需要再重新绘制夹具模型，能大幅缩短工装设计的周期。对于做非标工装设计的工程师来说，这类标准夹具的模型可以直接调用，不需要从零开始建模，能把更多精力放在工装定位结构、整体布局的设计上，减少重复劳动。
