杠杆驱动肘节式夹紧钳机构设计

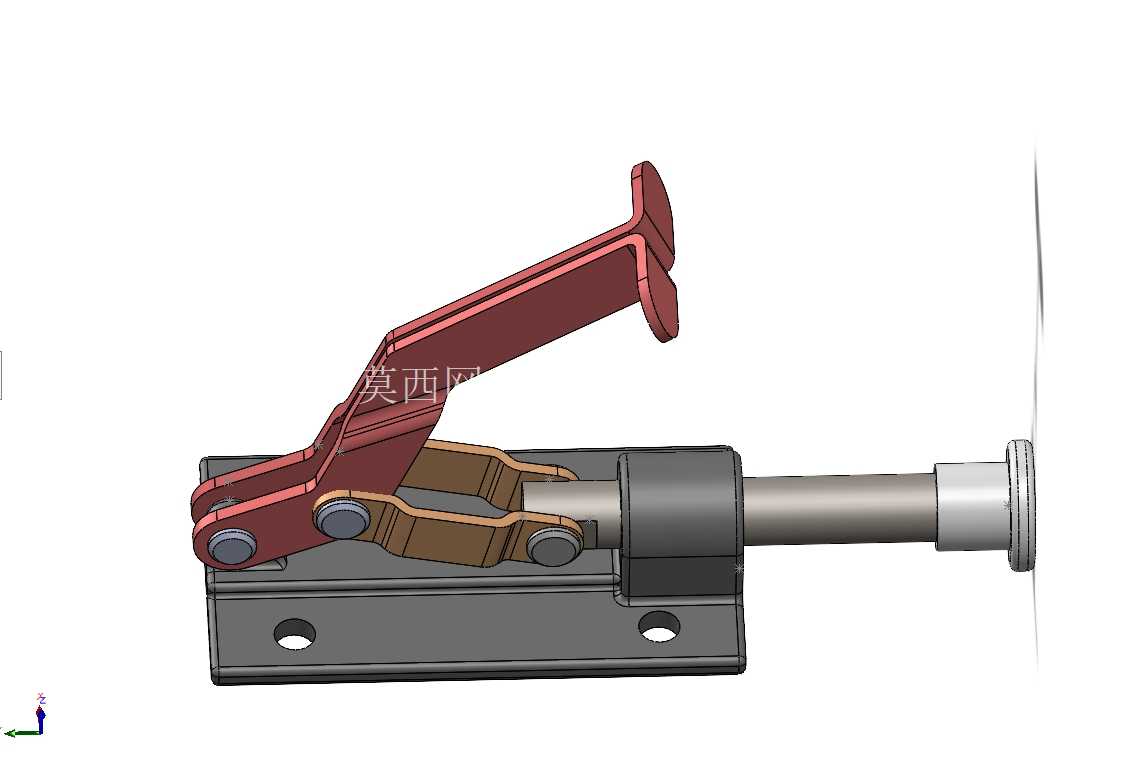

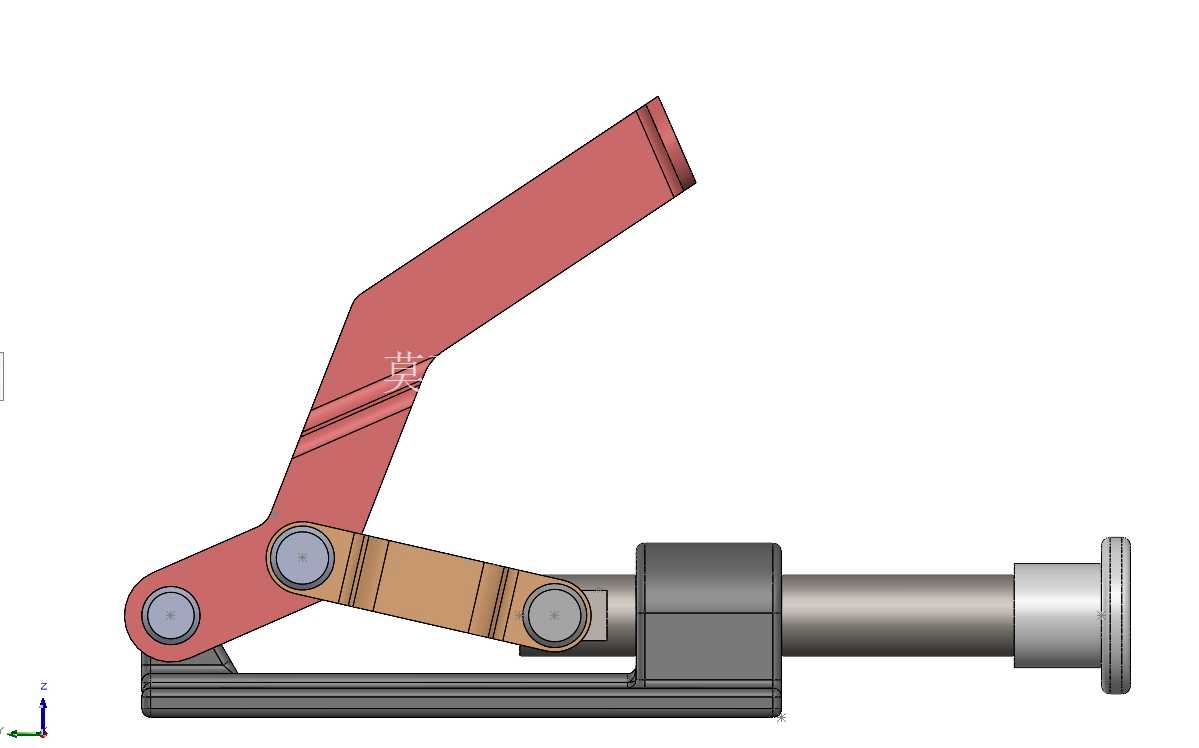

在汽车冲压生产线的工位辅助工装、焊接夹具台架以及小型零部件加工装夹场景中，肘节夹钳是应用频次极高的手动夹紧执行部件，这类机构依靠连杆过死点的力学特性实现无额外动力源的锁止夹紧，相比螺旋夹紧、凸轮夹紧结构，它的操作行程更短，夹紧力输出稳定，且松开、夹紧的动作切换仅需单次扳动操作，能大幅降低工位操作的辅助工时。这套肘节夹钳机构采用杠杆驱动的多连杆传动布局，整体由主钳臂、传动连杆臂、安装底板、可调夹紧螺杆、偏心锁止铰接副几个核心部分构成，主钳臂采用弯折式钢板焊接结构，铰接端设置双衬套孔位，分别连接安装底板的固定铰接座与中间传动连杆，传动连杆另一端与水平布置的驱动滑套铰接，滑套套在导向轴上可沿轴向滑动，滑套尾端设置偏心锁紧结构，当扳动主钳臂向夹紧方向转动时，传动连杆会推动滑套沿导向轴轴向移动，当连杆与滑套的铰接点越过主钳臂固定铰接点与滑套铰接点的连线共线位置后，整个连杆系统进入死点锁止状态，此时即使夹紧端受到反向的工件撑开力，机构也不会自行松脱，能持续提供稳定的夹紧力。从安装边界来看，这套机构的安装底板为平直钢板结构，底板上预留四个沉头安装孔，可直接通过螺栓固定在工装台架的T型槽或者焊接基板上，底板的总长度覆盖整个机构的水平投影范围，安装时不需要额外预留避让空间，水平导向轴通过两个支撑座固定在底板上，导向轴的轴线与底板上表面平行，同轴度公差控制在0.02mm以内，保证滑套移动时无卡滞。可调夹紧螺杆设置在主钳臂的夹紧端，螺杆上配备锁紧螺母，可根据被夹紧工件的厚度尺寸调整螺杆的伸出长度，调整范围覆盖0到30mm的工件厚度差，适配不同规格的冲压件、机加工件装夹需求。设计这套机构时，核心的考量点是锁止可靠性与操作力的平衡，在连杆尺寸的参数匹配上，特意将传动连杆的长度设置为主钳臂驱动段长度的0.6倍，这样在扳动主钳臂进入锁止位置的最后10度行程内，操作力会呈现线性上升的趋势，给操作人员明确的到位手感反馈，同时避免操作力过大导致的劳动强度提升。铰接副全部采用带油槽的铜衬套配合淬火销轴，销轴表面硬度达到HRC45-50，能承受长期反复扳动带来的磨损，衬套上预留的注油孔可定期加注润滑脂，减少铰接部位的磨损间隙，避免长期使用后出现锁止位置偏移、夹紧力下降的问题。主钳臂的弯折角度经过反复校核，在完全夹紧状态下，钳臂的夹紧端工作面与底板上表面保持平行，保证夹紧力垂直作用在工件表面，不会出现侧向分力导致工件移位。偏心锁止结构的偏心距设置为2mm，当机构进入死点位置后，偏心面会顶住导向轴的支撑座端面，提供额外的锁止阻尼，即使在工位存在振动的工况下，比如冲压设备附近的工装台，也不会因为持续振动导致机构松脱。在实际应用中，这类肘节夹钳常成组布置在焊接工装、检具以及冲压线的人工上料工位，用来固定待加工的板材、型材零部件，相比气动夹紧元件，它不需要布置气源管路，不受工厂气源压力波动的影响，在无气源的维修工位、临时工装搭建场景下也能快速投入使用。整个机构的所有运动部件都做了运动干涉校核，在完全松开状态下，主钳臂的抬起角度达到45度，留出足够的工件取放空间，操作人员不需要大幅度避让钳臂就能完成工件的上下料操作。滑套与导向轴的配合采用间隙配合，间隙值控制在0.01-0.03mm之间，既保证滑动顺畅，又不会因为间隙过大导致夹紧时出现旷量。在三维建模过程中，所有铰接部位都按照实际装配关系添加了配合约束，可直接进行运动仿真，模拟夹紧、松开的全行程动作，验证各部件的运动轨迹是否存在干涉，同时可通过运动仿真输出夹紧力的传递曲线，校核不同扳动角度下的夹紧力输出值，为实际生产中的工装选型提供数据参考。这套机构的结构形式具备很强的拓展性，可通过更换主钳臂的夹紧端形状、调整连杆长度来适配不同的夹紧行程、夹紧力需求，除了汽车冲压领域的工装应用，也可推广到木工夹具、装配工位辅助夹具、小型设备的门盖锁止结构等场景中。
