立柱式可调行程冲压取料机械手结构

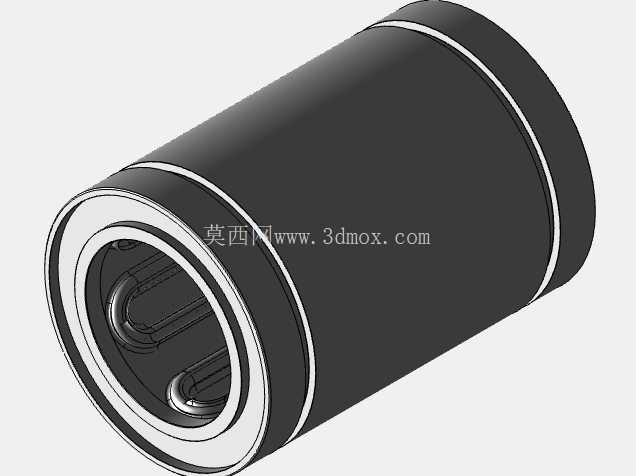

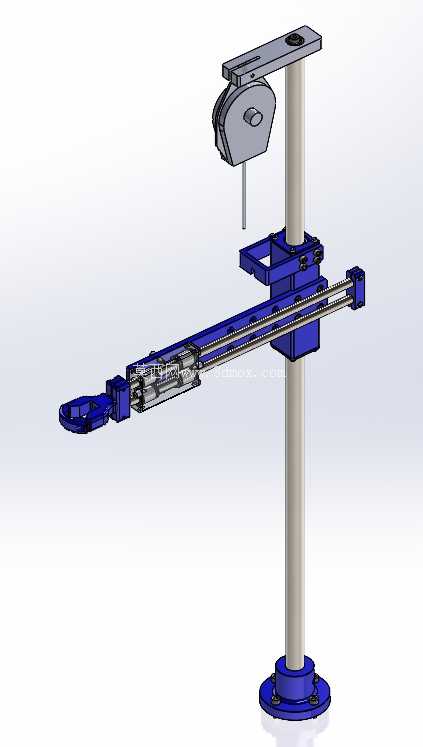

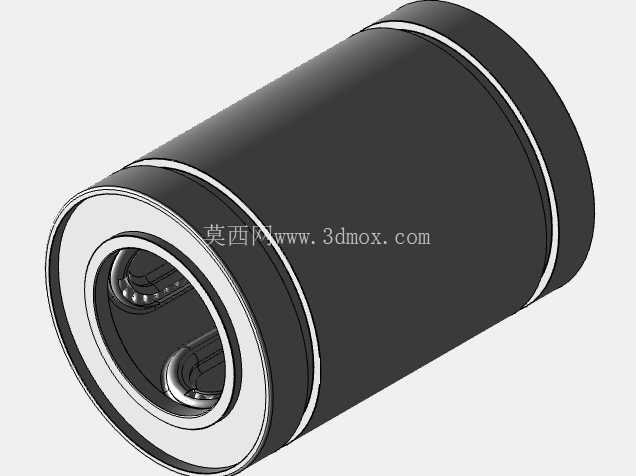

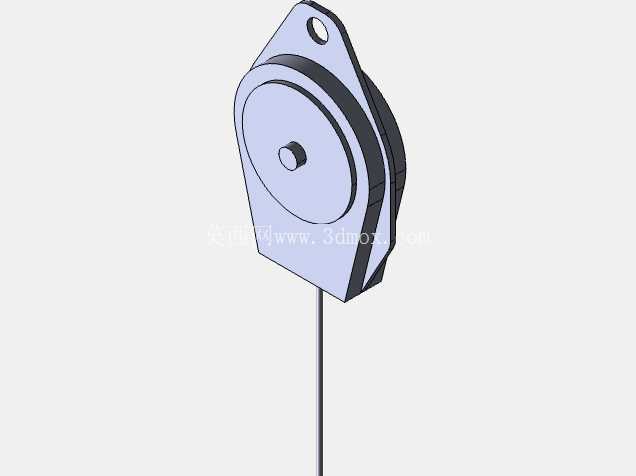

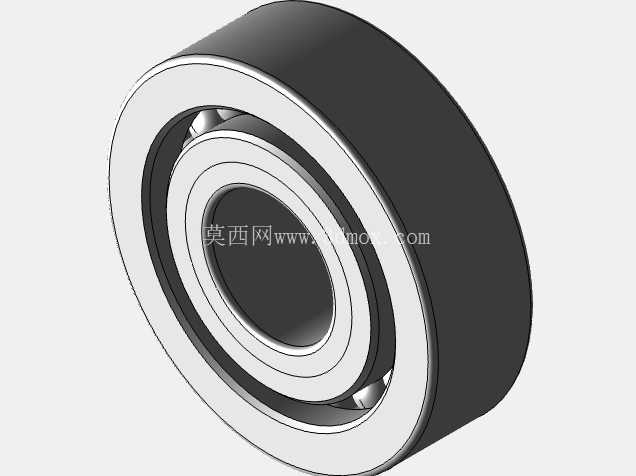

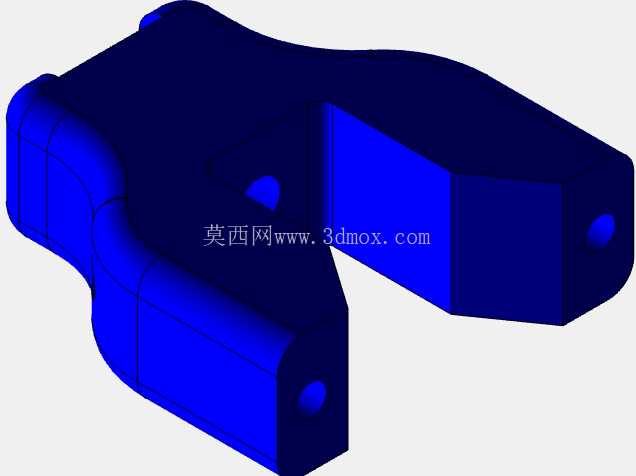

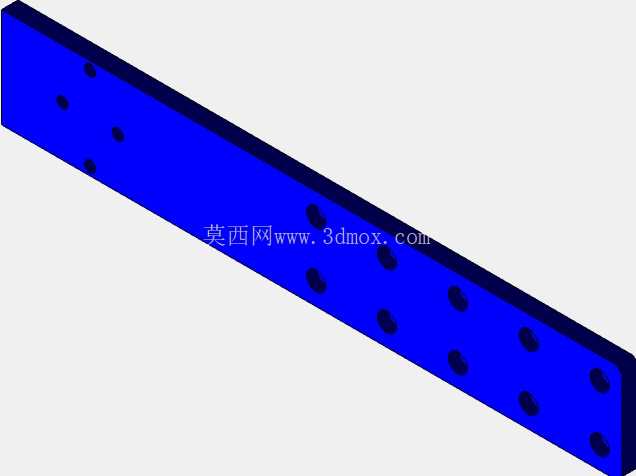

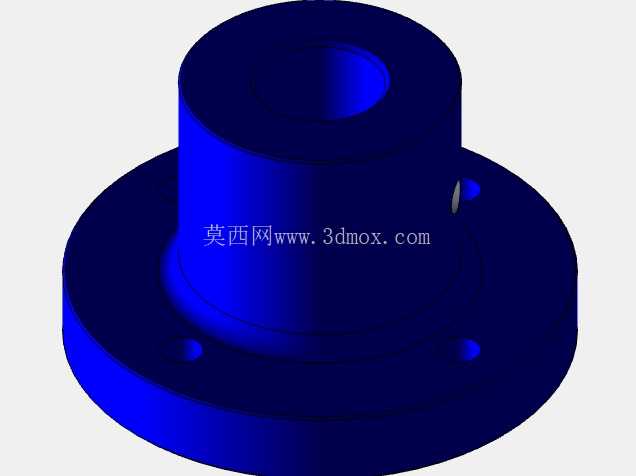

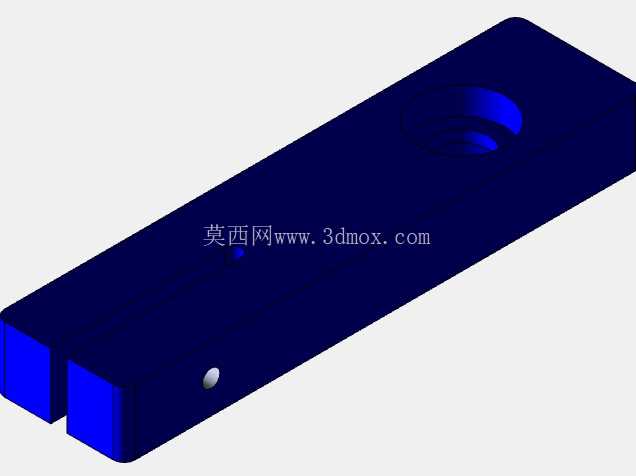

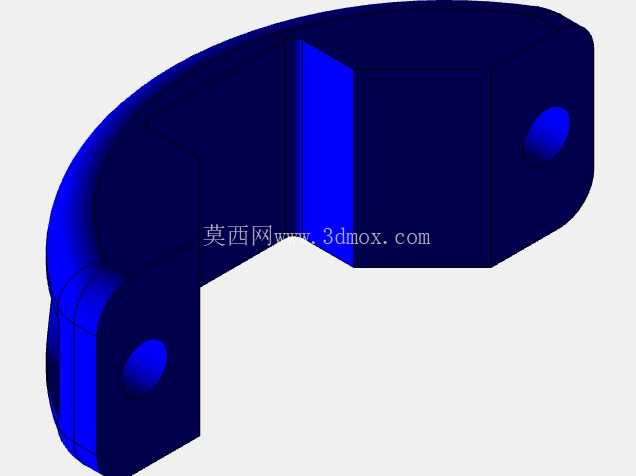

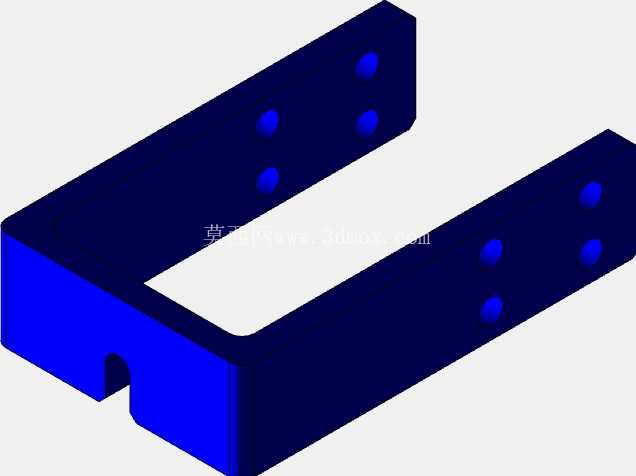

这套立柱式移栽执行机构，主要适配中小型冲压产线的工位间工件转运需求，常见于单台冲床配套的上下料工位、多台冲床串联的短距离工序流转场景，替代人工完成高温、带油污冲压件的取放动作，规避人工操作时的机械伤害风险，同时稳定匹配冲床的滑块节拍，减少人工取放料的节拍波动对产线效率的影响。整套机构以立式圆柱立柱作为核心承载基体，底部采用圆形法兰盘安装结构，法兰盘上均布安装孔，可直接固定在冲压设备旁的设备安装平台或者预制的混凝土地基上，安装时需保证立柱的轴向垂直度，避免横向负载长期作用下导致的导轨偏磨、运动卡滞问题。横向运动模组采用双轴线性导轨搭配滑动载座的结构，导轨沿水平方向布置，载座可沿导轨做直线往复运动，行程可根据实际工位间距调整导轨两端的限位挡块位置，适配不同尺寸工件的取放距离需求，导轨侧配套布置拖链结构，用于容纳气动管路与信号线缆，避免运动过程中管线拖拽磨损。横向模组的安装座通过抱紧式结构固定在立柱上，可根据冲压模具的实际高度，沿立柱轴向调整整个横向模组的安装高度，调整到位后通过抱紧螺栓锁紧固定，适配不同闭合高度的冲压模具工位，无需重新加工安装基座，缩短产线换型的调整周期。取料执行端安装在横向模组的前端，采用垂直布置的导向杆搭配末端执行件的结构，垂直方向的升降动作可实现取料时的Z向避让，避免横向移动过程中工件与模具、设备台面发生碰撞，末端执行件可根据实际工件的外形、重量更换吸盘或者夹爪结构，适配平板类冲压件、小型弯折冲压件的取放需求。立柱上部安装的卷管器结构，用于收纳垂直方向运动的气动管路，随垂直执行端的升降动作自动收放管路，避免管路外露杂乱，同时减少管路与周边结构的剐蹭风险。整套机构的动力源可搭配气动驱动或者伺服电缸驱动，气动驱动方案成本更低、动作响应快，适合固定节拍的简单移栽场景；伺服驱动方案可实现行程、速度的灵活调整，适配多品种小批量的柔性冲压产线需求。设计过程中需重点核算横向模组伸出最大行程时的倾覆力矩，验证立柱的抗弯强度以及导轨的额定负载是否满足工件重量加上运动加速度带来的动载要求，避免长期满载运行导致的结构变形；同时需考虑冲压车间的油污、金属粉尘环境，对导轨、滑动副做相应的防尘防护处理，在导轨端加装刮屑板，定期加注润滑脂，降低磨粒磨损对运动精度的影响。安装边界方面，整套机构的水平占用空间以立柱为中心，横向最大伸出长度为导轨行程加上末端执行件的长度，垂直方向的总高度为立柱总高度加上上部卷管器的安装高度，现场布置时需预留足够的横向运动空间，避免与冲床的滑块、安全防护门发生运动干涉，同时需保证操作侧预留足够的维护空间，方便日常调整导轨限位、更换末端执行件以及维护润滑部件。
