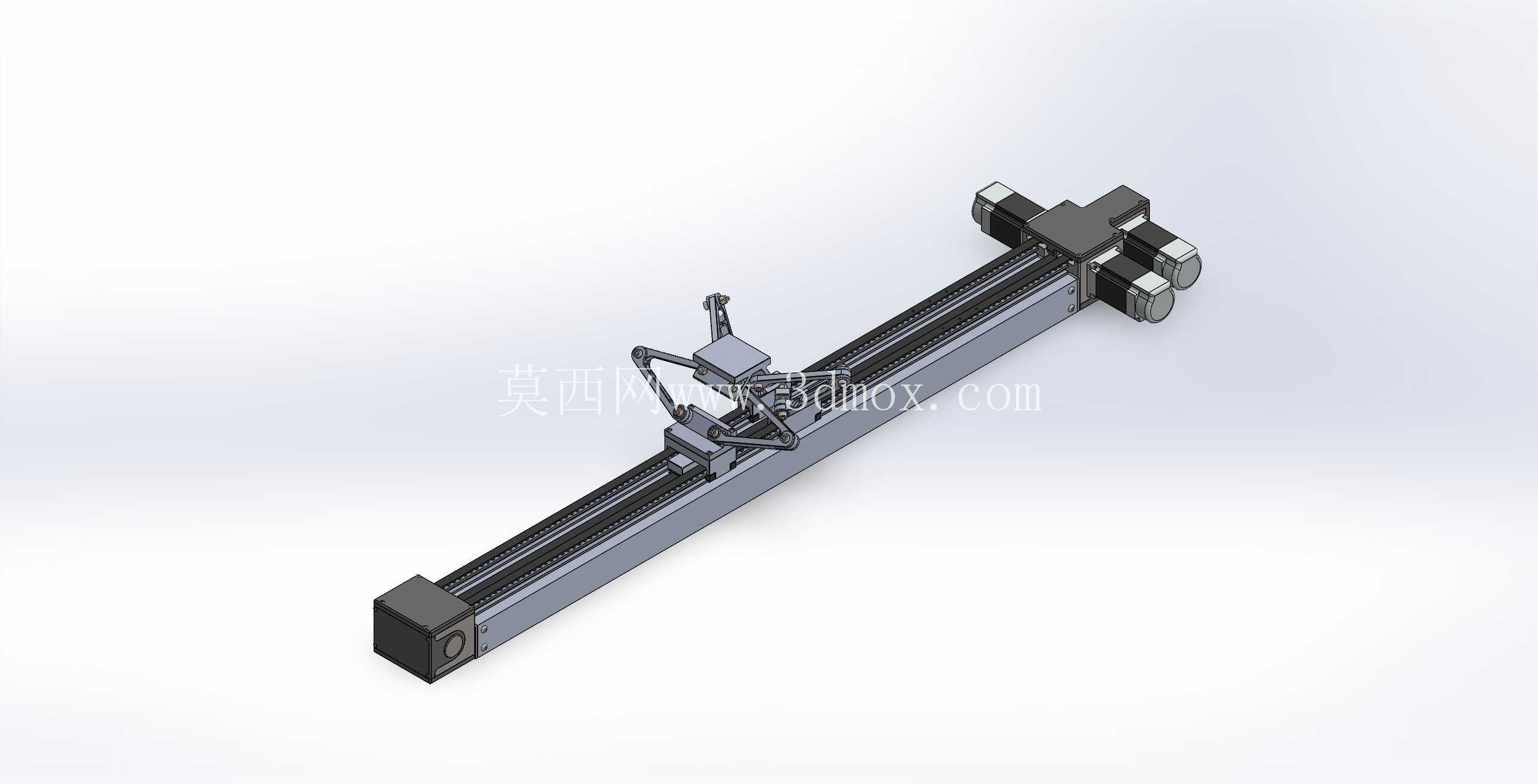

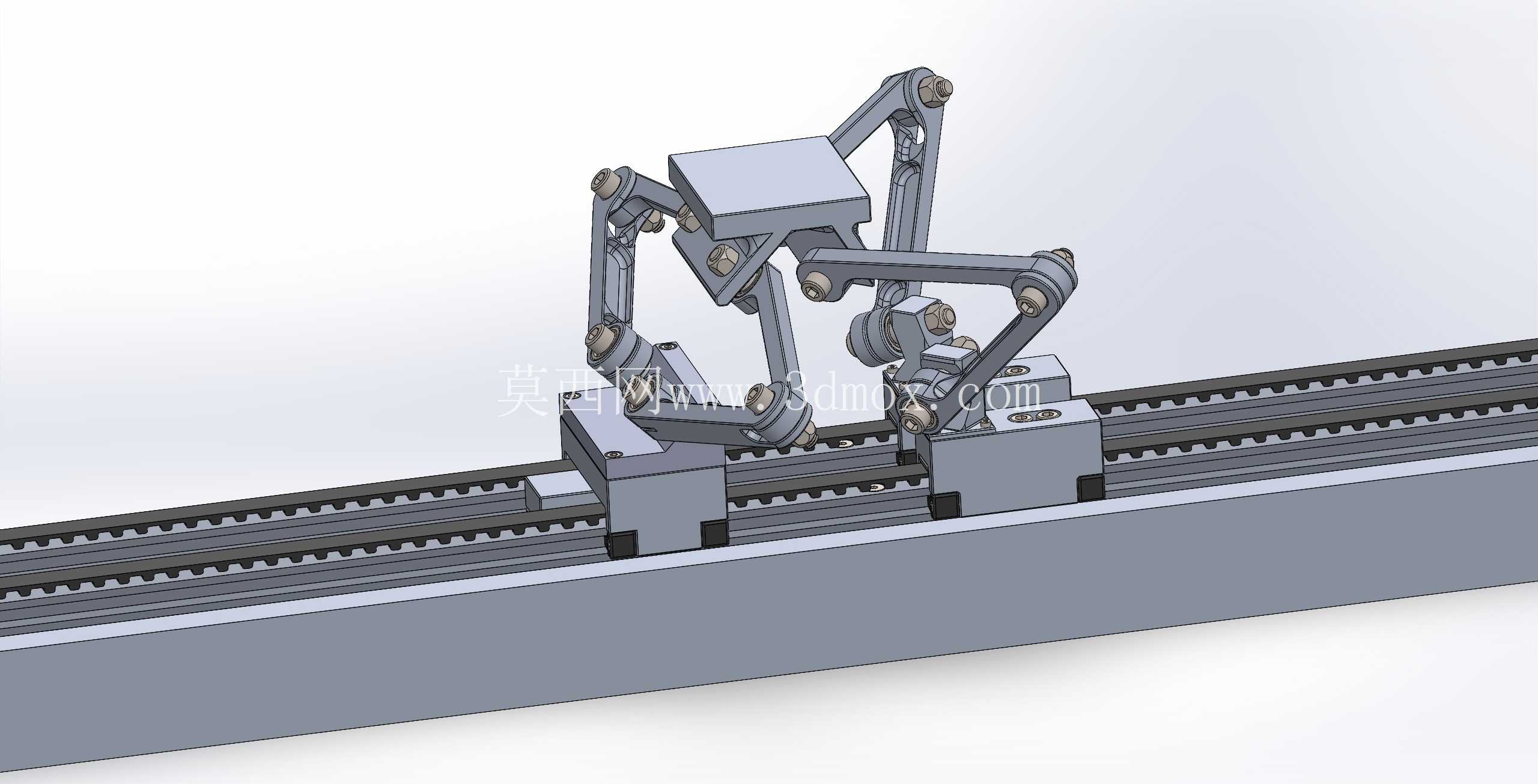

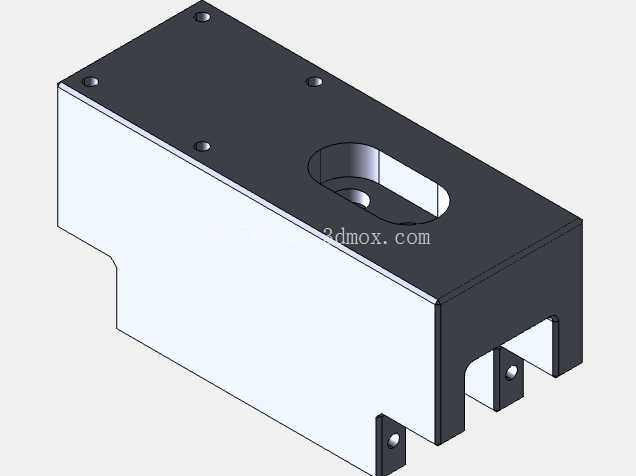

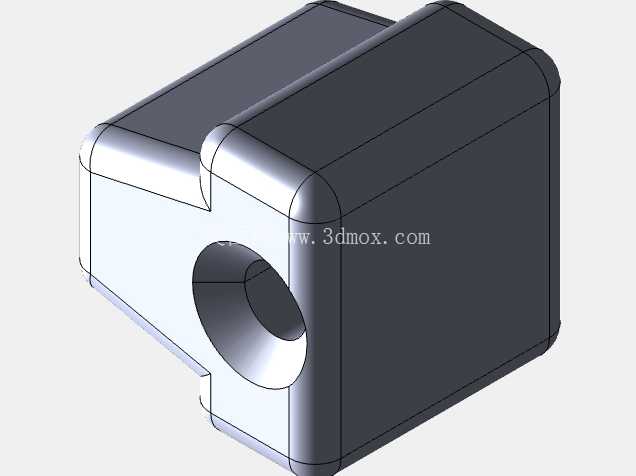

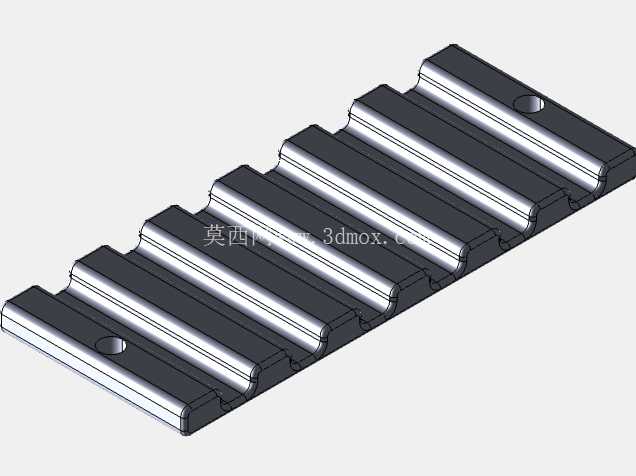

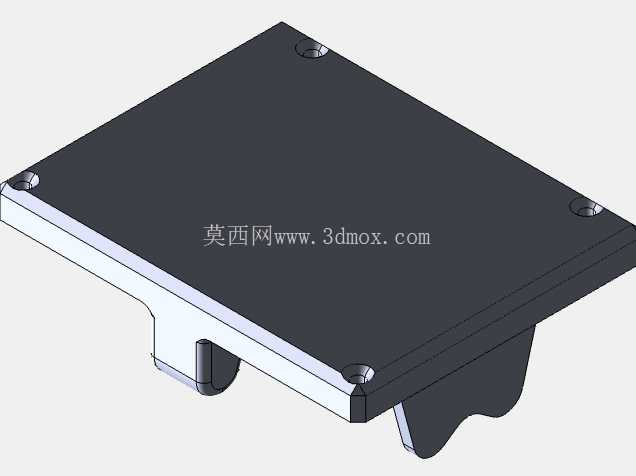

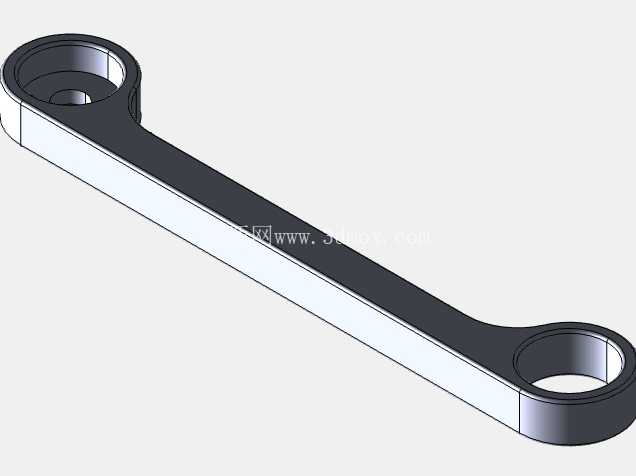

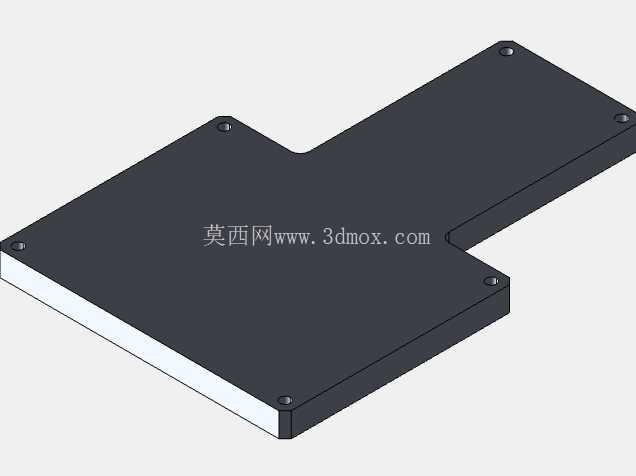

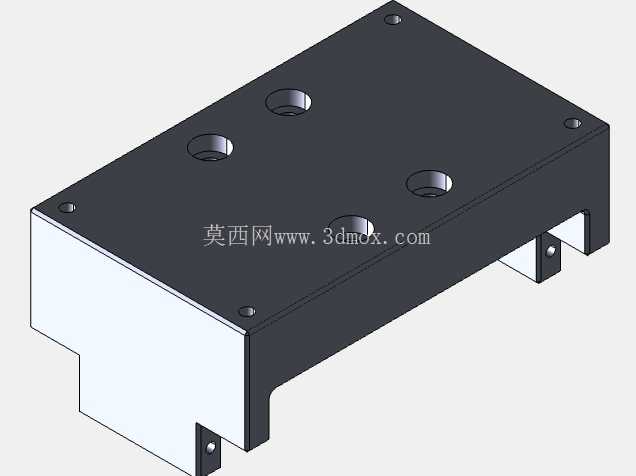

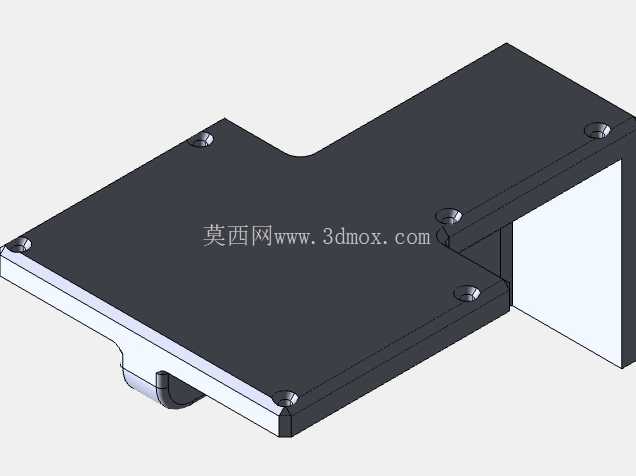

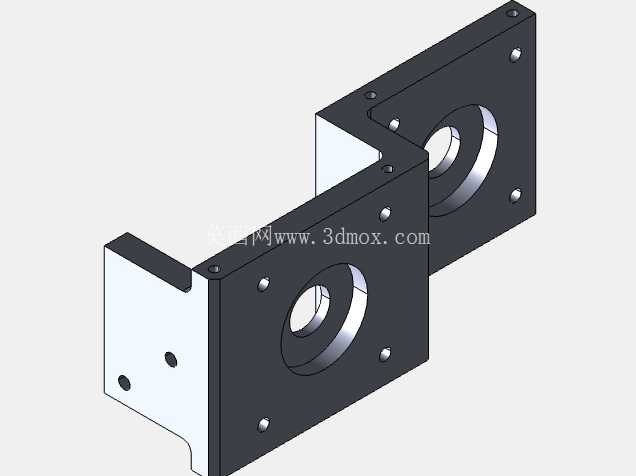

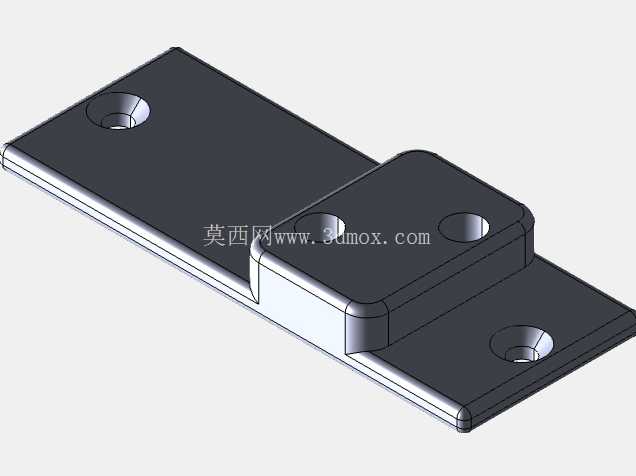

三自由度平行轴直驱线性平移机械手

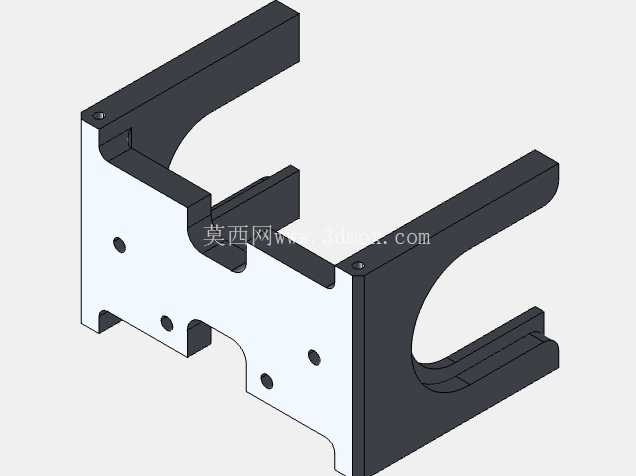

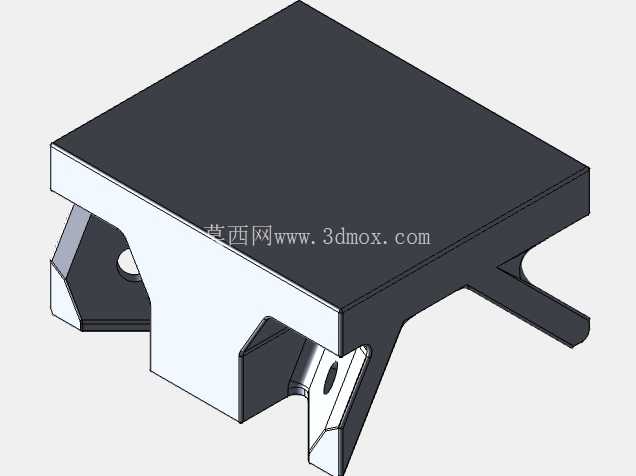

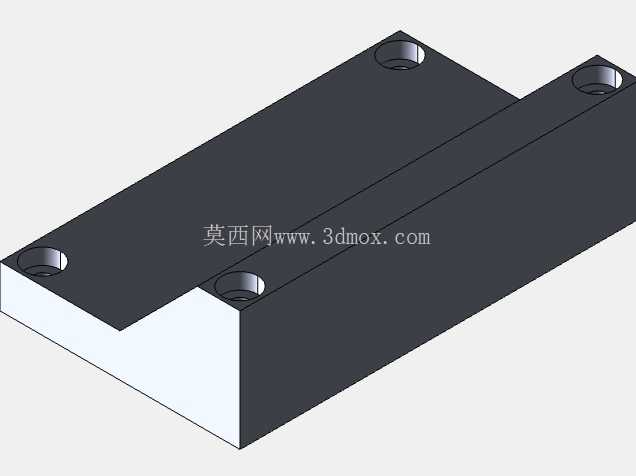

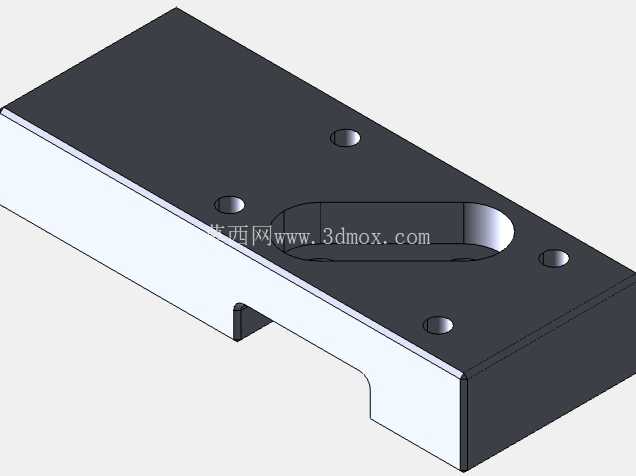

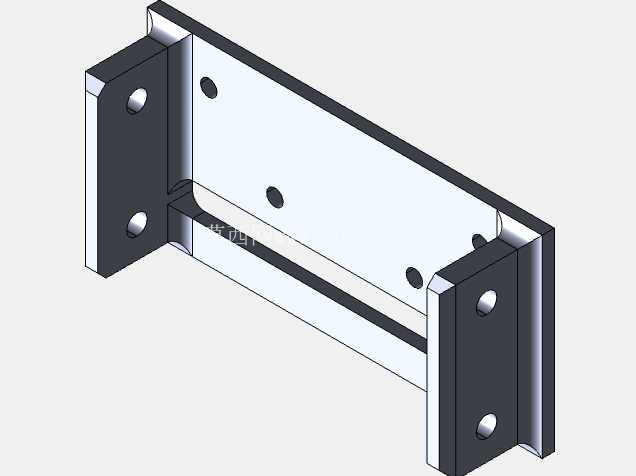

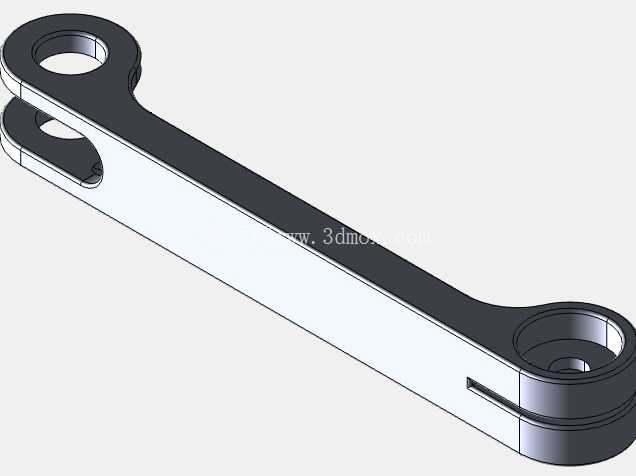

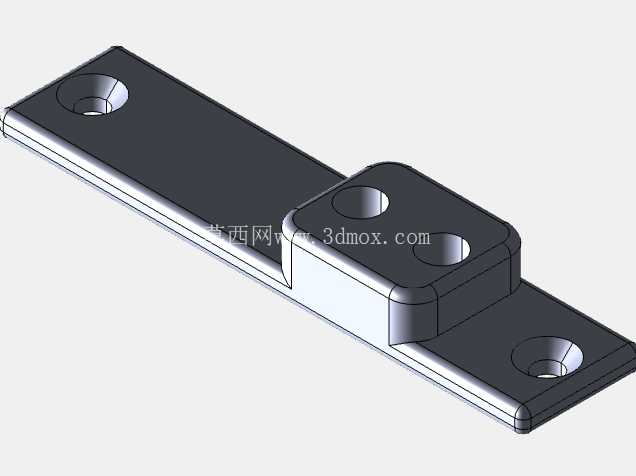

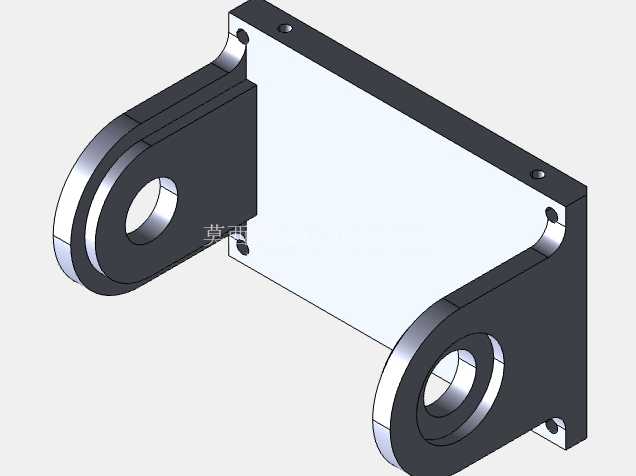

这款三自由度平行轴线性平移机构，在3C电子精密装配、实验室微量样本分拣、光学检测工位对位这类对运动同轴度、重复定位精度有严苛要求的场景中适配性极强，区别于传统正交堆叠式XYZ三轴平台，它的三个驱动输入全部布置在基座同一侧，从根源上避免了叠层结构带来的悬臂负载偏差、Y轴负载随X轴行程变化导致的精度波动问题。从结构设计逻辑来看，整套机构的传动基底采用一体化挤压成型的铝型材导轨基座，导轨安装面在型材挤出阶段就完成了精度预留，后续仅需做少量精铣加工就能满足直线度要求，不需要额外拼接多根导轨做装配校准，能大幅压缩产线集成时的安装调试周期。三个驱动单元全部采用同规格的伺服直驱方案，配合高精度滚珠丝杠传动，每根轴的运动解耦完全通过平行布置的传动连杆实现，动平台的运动输出完全解耦，单轴运动时不会对另外两个轴的位置产生耦合干扰，这一特性在做精密点位控制时优势非常明显，不需要在控制系统中额外添加复杂的耦合误差补偿算法，就能实现微米级的重复定位精度。从安装边界来看，整套机构的横截面尺寸控制得非常紧凑，宽度方向仅比单根直线导轨宽出不到三分之一，长度方向可以根据实际行程需求做定制化裁切，最小行程可以做到100mm适配微操作工位，最长行程可以延伸至两米以上，适配长距离直线移栽场景，安装时仅需要在基座底部预留四个螺栓固定位，不需要额外做大型承重安装架，对设备内部的安装空间占用极小。动平台的安装面预留了标准的螺纹孔阵列，可以直接搭载夹爪、真空吸嘴、点胶阀、检测探头等不同类型的末端执行器，不需要额外做转接板设计，能快速适配不同的工位工艺需求。在实际运行过程中，因为三个驱动电机全部固定在基座端，运动部分的重量仅包含滑块、传动连杆和末端负载，运动惯量相比传统叠层平台降低了40%以上，高速往复运动时的启停冲击更小，长时间运行的精度保持性更强，也能有效降低驱动电机的功率选型要求，减少整套设备的能耗和运行噪音。针对洁净室使用场景，整套机构的导轨和传动部件全部可以加装防尘钢带罩壳，避免运行过程中产生的微量磨屑散落到洁净环境中，满足半导体、生物医药这类对洁净度有要求的生产场景使用需求。设计阶段还充分考虑了维护便利性，导轨的润滑注油口全部布置在基座侧面，不需要拆动末端负载和外部防护罩就能完成定期润滑维护，传动丝杠的预紧螺母也预留了调节窗口，长时间运行出现间隙后可以快速调整预紧力，恢复原有精度，不需要将整套机构从设备上拆解下来，能大幅降低设备运维的时间成本。和传统的直角坐标机械手相比，这种平行轴结构的运动轨迹完全是笛卡尔坐标系下的正交平移，动平台在整个行程范围内不会产生任何角度偏转，对于需要保持末端执行器姿态始终垂直于作业面的工艺场景，比如精密点胶、晶圆检测、屏幕贴合这类工位，不需要额外增加旋转轴校正姿态，就能直接满足工艺要求，能进一步简化末端执行器的结构设计，降低整套工位的硬件成本。在做三维建模的时候，所有的配合面都按照实际加工公差做了预留，导轨安装面的平面度、丝杠的同轴度、连杆铰接点的位置度都标注了明确的形位公差要求，工程人员拿到模型后可以直接导出工程图用于生产加工，也可以直接导入到设备整体装配体中做干涉检查和运动仿真，提前验证行程范围内是否存在结构干涉，减少实际加工装配阶段的出错概率。
