三槽间歇式日内瓦传动机构设计

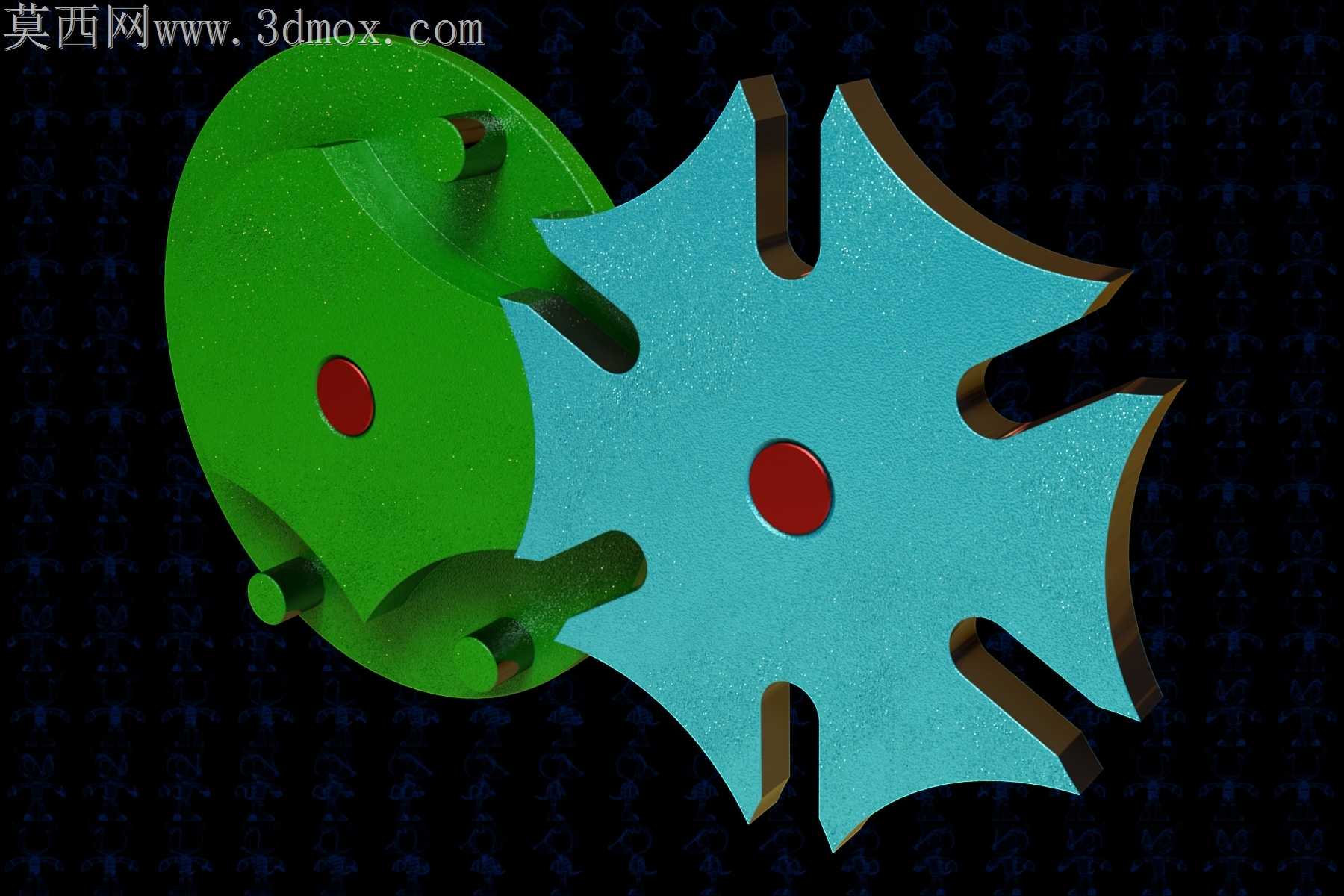

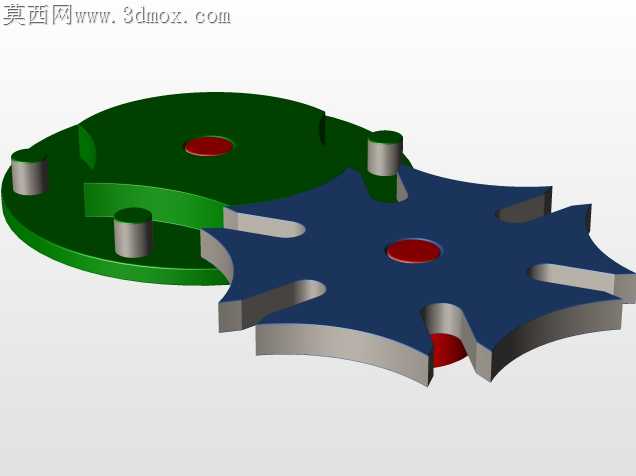

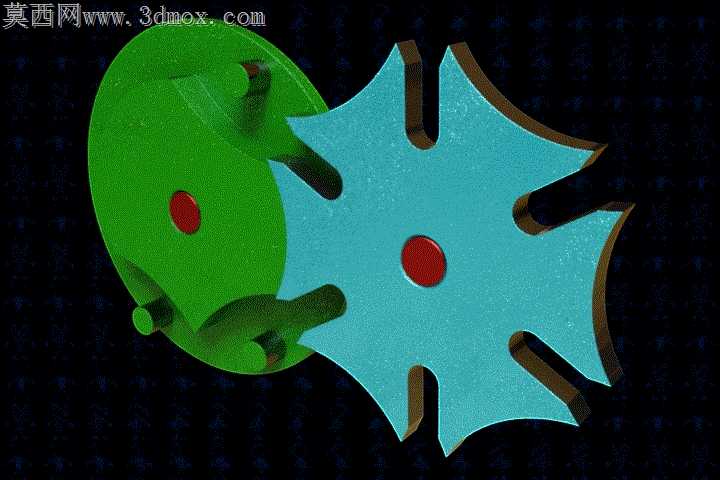

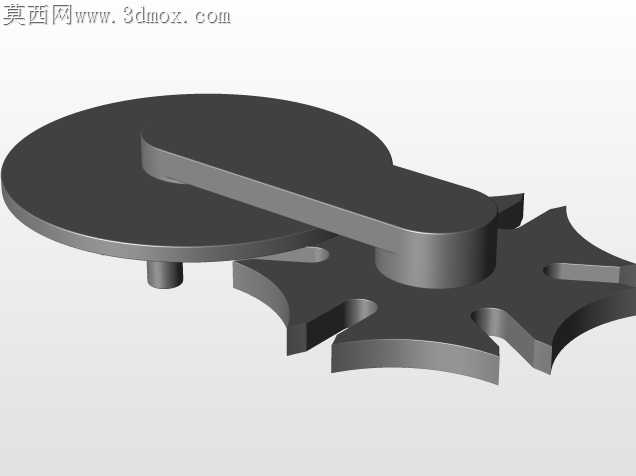

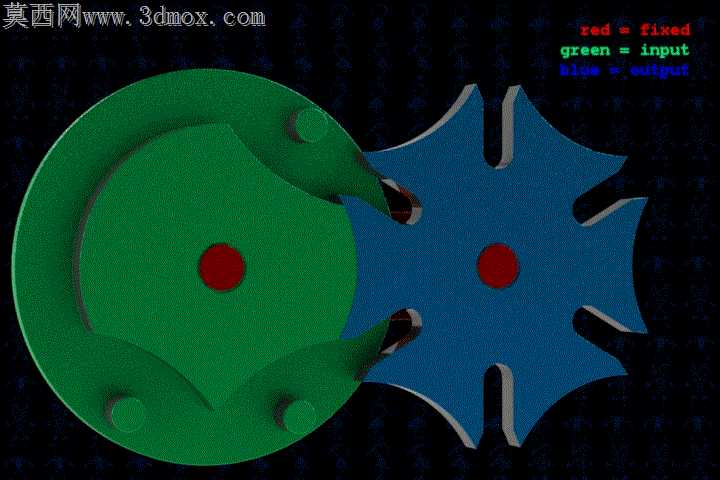

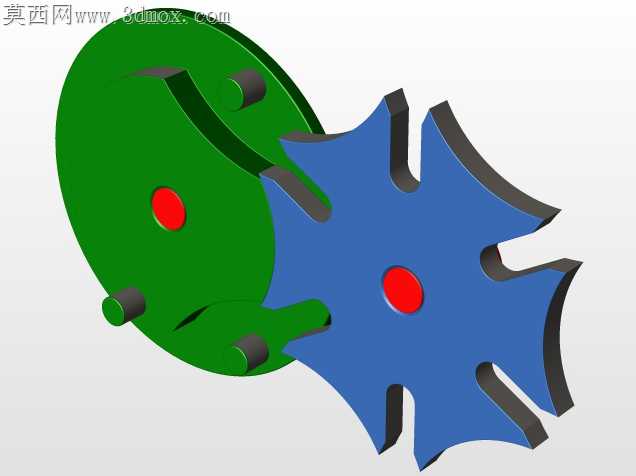

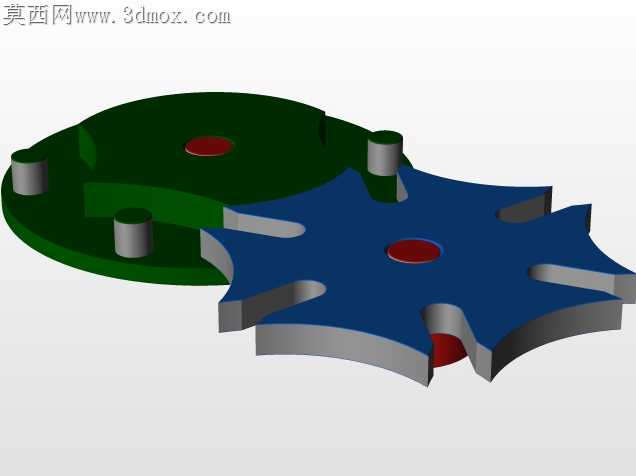

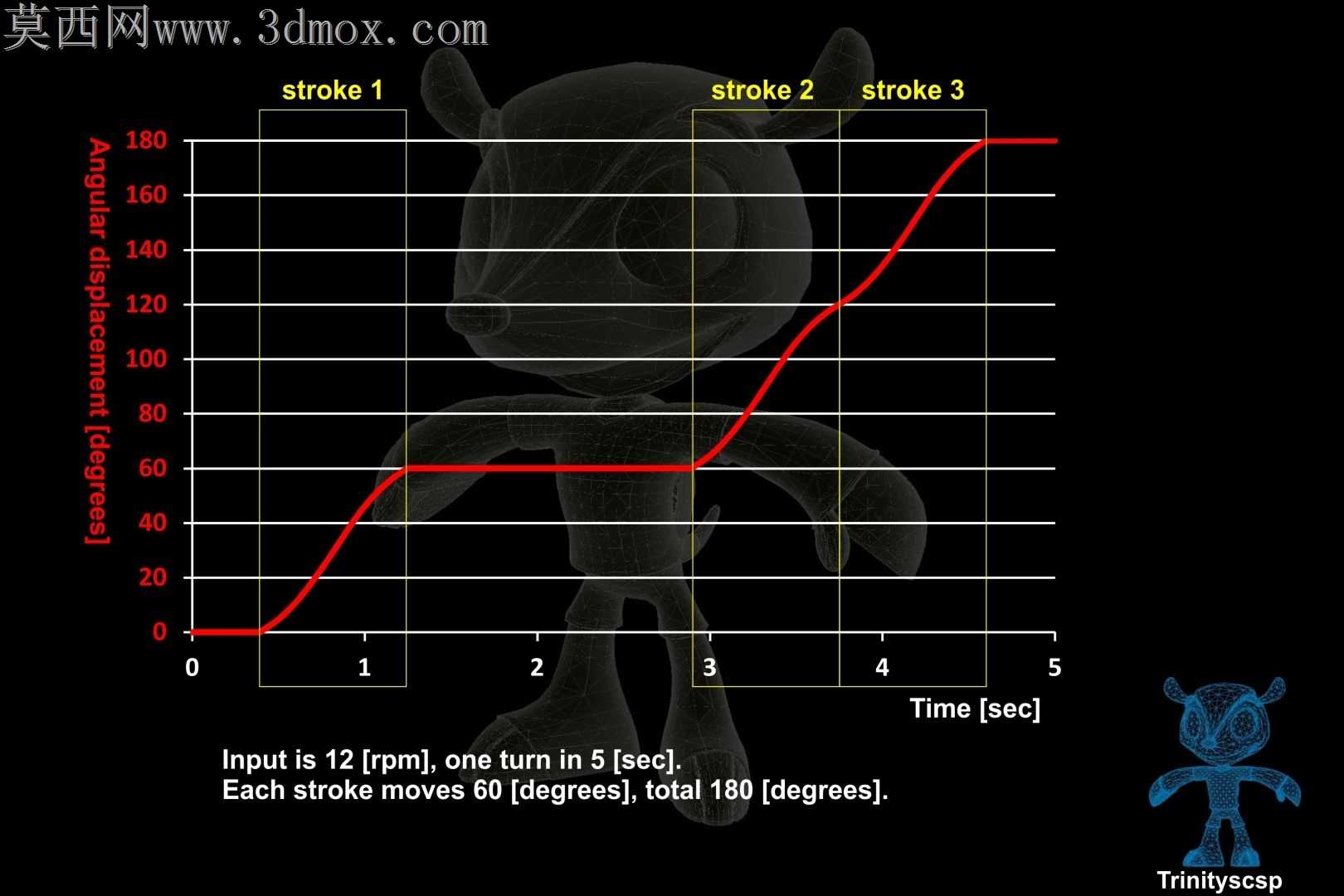

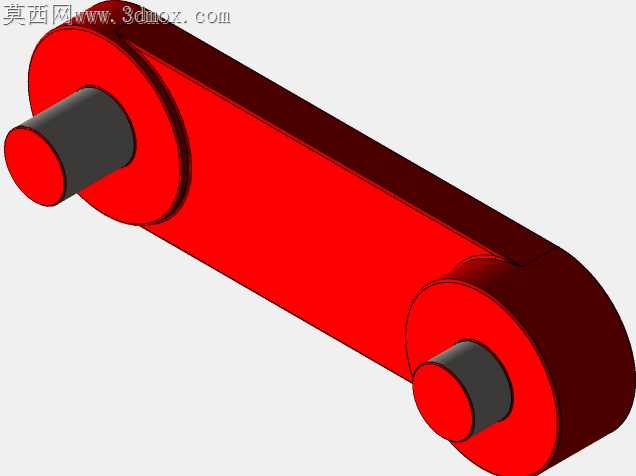

槽轮锁止弧的配合间隙是这类间歇机构最容易出问题的加工痛点，很多新手做出来的模型要么转位时卡滞，要么锁止段有窜动，根本达不到间歇分度的精度要求。这个三程日内瓦机构的主动拨盘做了双圆柱销布局，对应槽轮的三个径向槽，拨盘转一圈能带动槽轮完成三次分度动作，比常见的单销四槽结构分度频率更高，适合需要高频间歇送料的轻载工位。锁止弧的曲面贴合度直接决定停位精度，这里的凹弧没有做整圆贴合，而是留了0.02mm的单侧间隙，既避免加工时的形位公差导致弧面抱死，又能把停位时的槽轮窜动量控制在允许范围内，不会出现分度错位。拨盘上的圆柱销没有直接和拨盘做成一体，拆分式的销柱结构能单独做淬硬处理，磨损后只需要更换销柱不用整个报废拨盘，销柱和槽轮槽口的接触端做了小圆弧倒角，避免槽口边缘被销柱长期撞击崩边。槽轮的槽底特意做了微小的卸荷槽，不然销柱转到槽底时会和槽底硬接触，长期冲击下很容易在槽根处产生应力裂纹，卸荷槽能把接触冲击的能量分散开，延长槽轮的使用寿命。转位过程中销柱进入和退出槽口的瞬间没有刚性冲击，拨盘的轮廓曲线做了微小的修形，不会出现传统槽轮机构启动瞬间的加速度突变，跑起来的噪音比普通槽轮结构低不少。做装配校验的时候要注意，拨盘和槽轮的中心距公差必须控制在±0.01mm以内，中心距偏大会导致销柱进槽时卡滞，偏小会让锁止弧的配合间隙过大，停位时槽轮会有小幅晃动。这类机构常用在自动化生产线的间歇送料、转台分度工位，比如包装机的送膜工位、小零件装配的转台工位，负载不大但对分度停位的一致性要求高，这个结构的零件数量少，没有复杂的异形曲面，普通铣床和线切割就能完成加工，不需要特殊的加工设备，后期维护也只需要定期给销柱和槽面加润滑脂就行，没有易损的复杂传动件。渲染的时候特意把固定件、主动件、从动件用不同颜色区分开，能直观看到动力传递的路径，红色的固定轴位置明确了两个构件的回转中心，绿色主动件的回转过程中，两个圆柱销交替切入蓝色槽轮的径向槽，带动槽轮做间歇转动，没有销啮合的时候锁止弧刚好卡住槽轮的外轮廓，让槽轮保持静止状态，整个运动过程没有多余的空行程，传动效率比棘轮机构高很多，停位时也没有棘轮的回退间隙。
