汽车冲压线用弹簧复位式起重提升机构

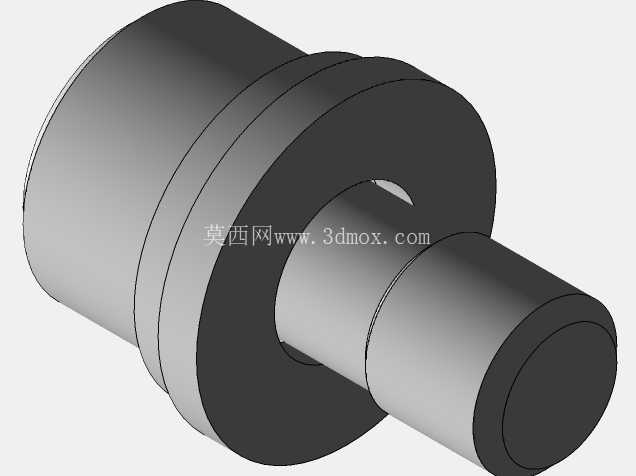

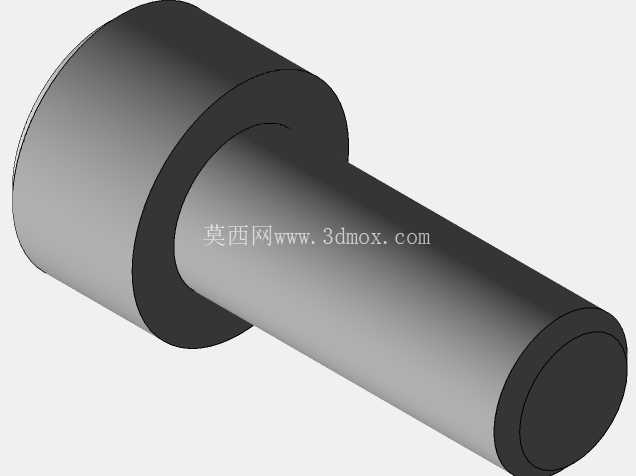

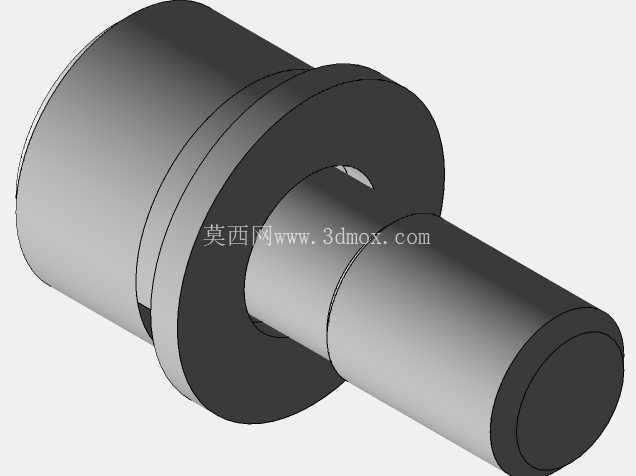

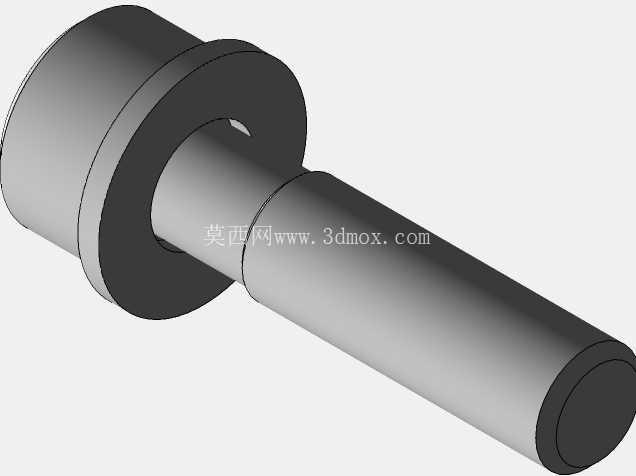

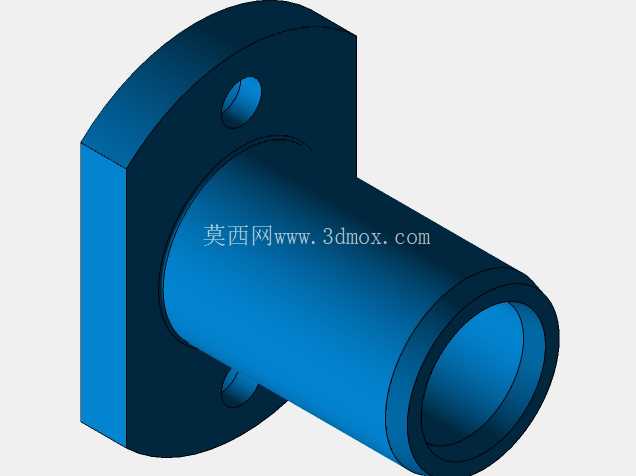

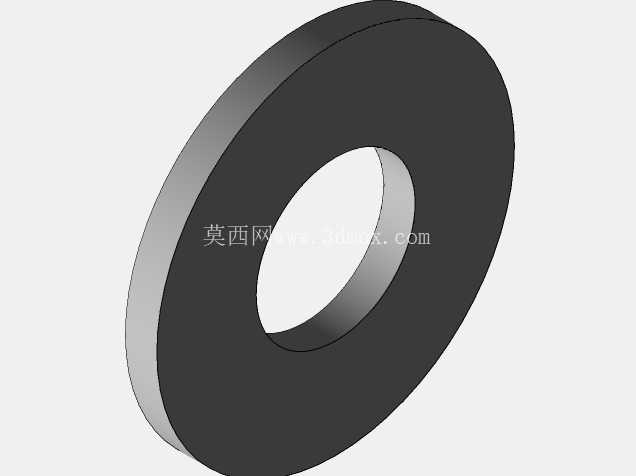

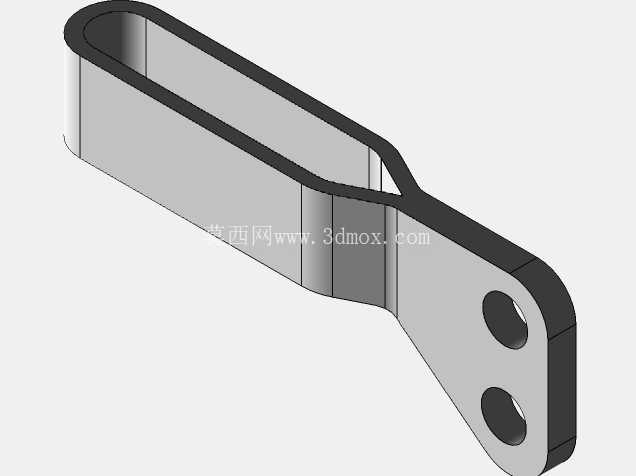

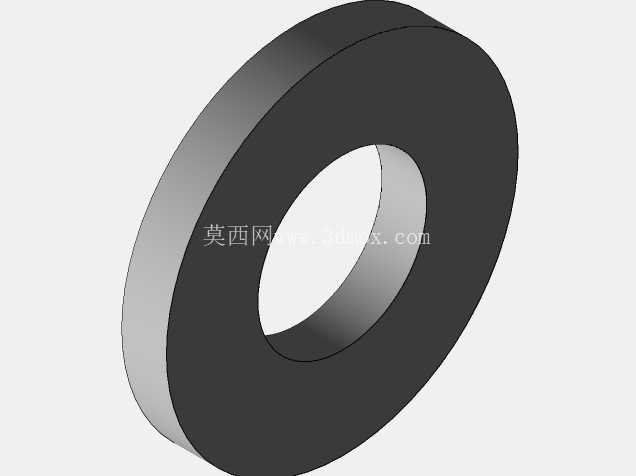

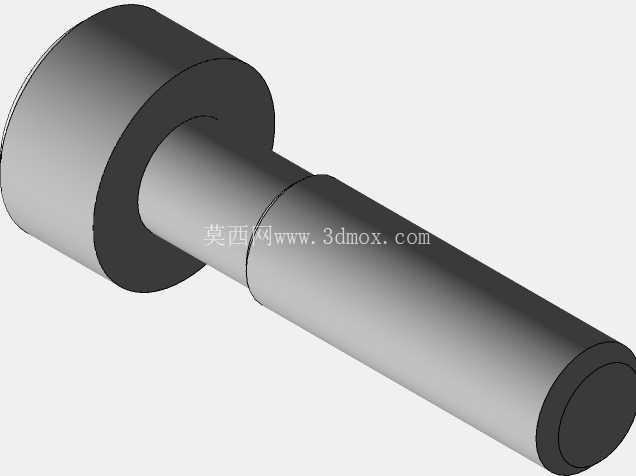

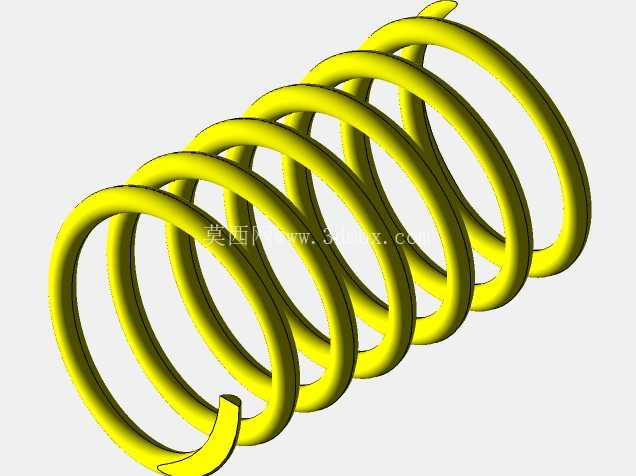

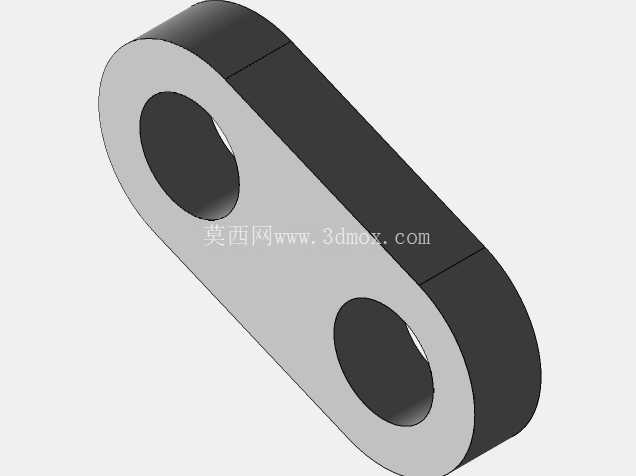

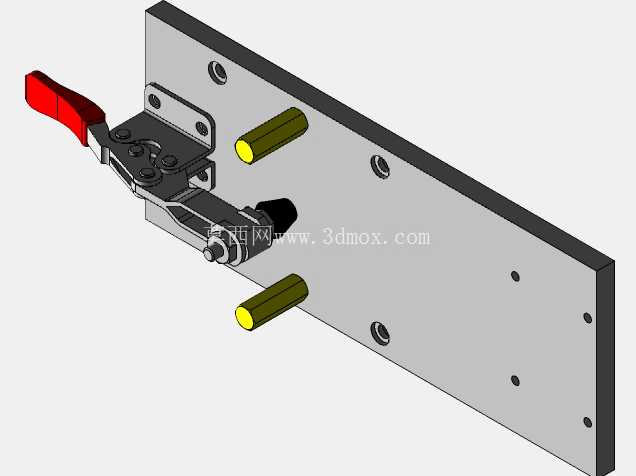

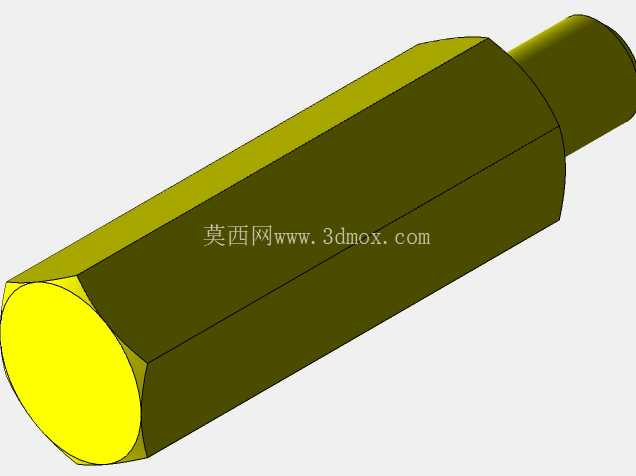

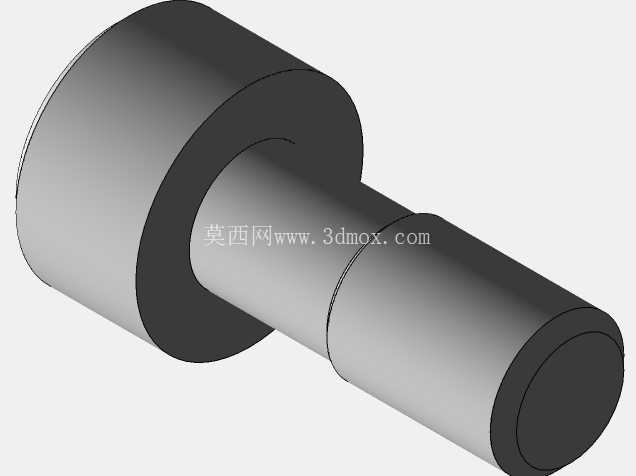

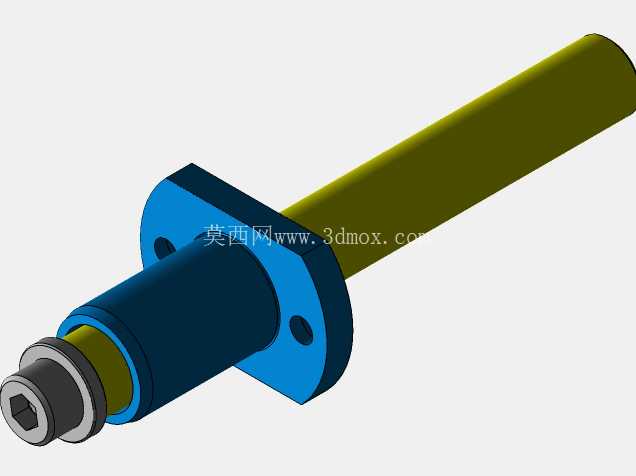

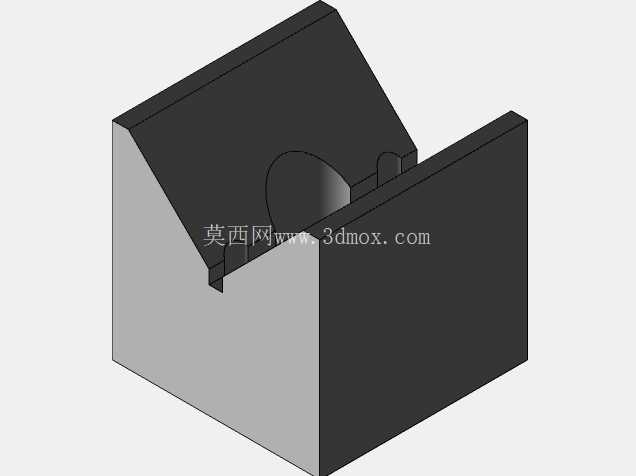

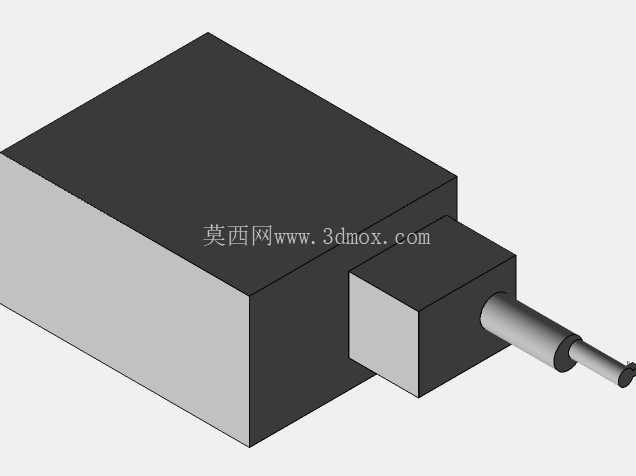

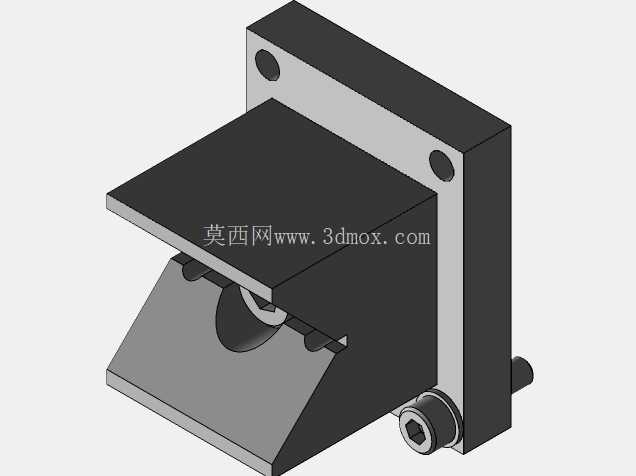

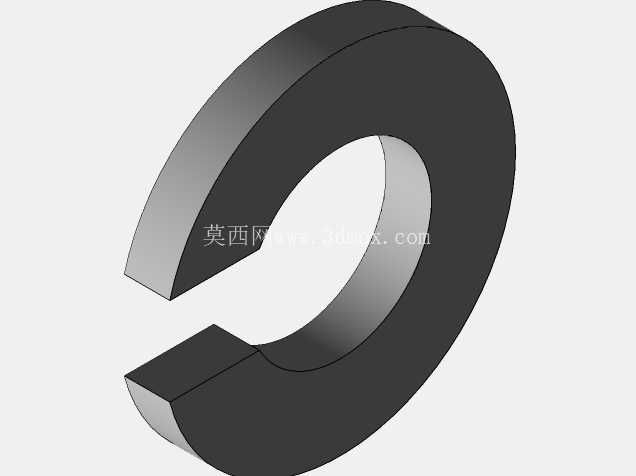

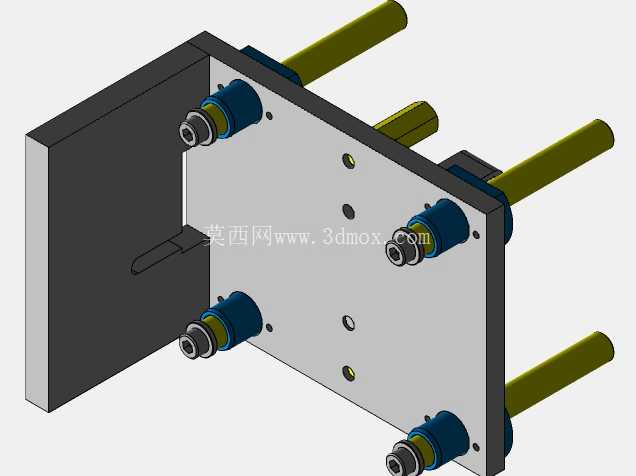

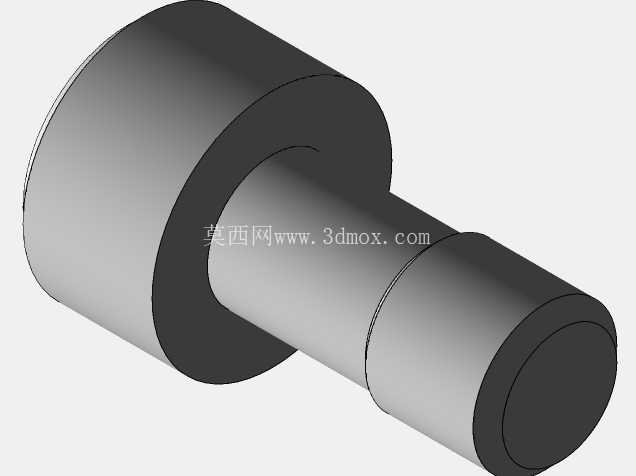

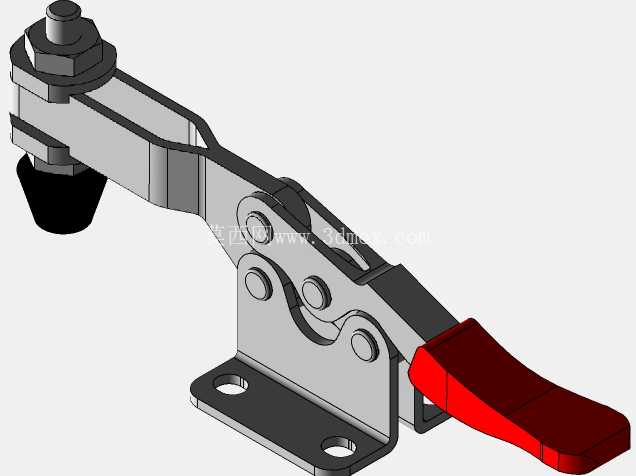

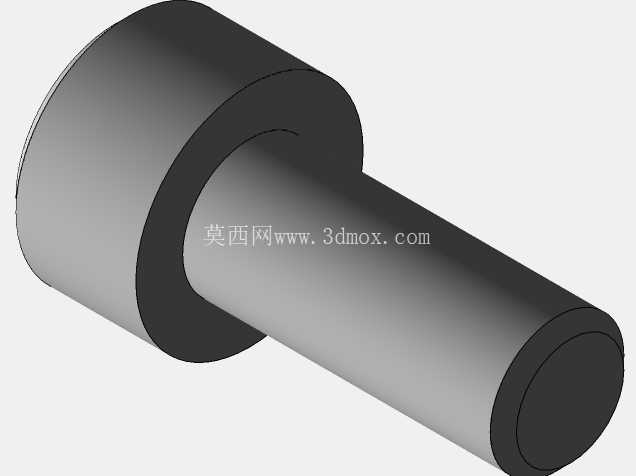

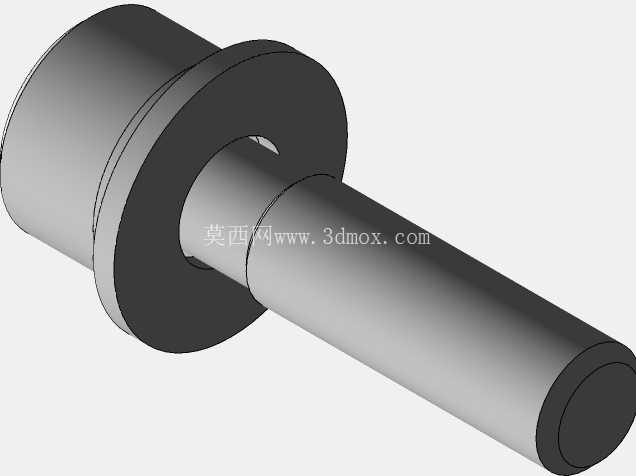

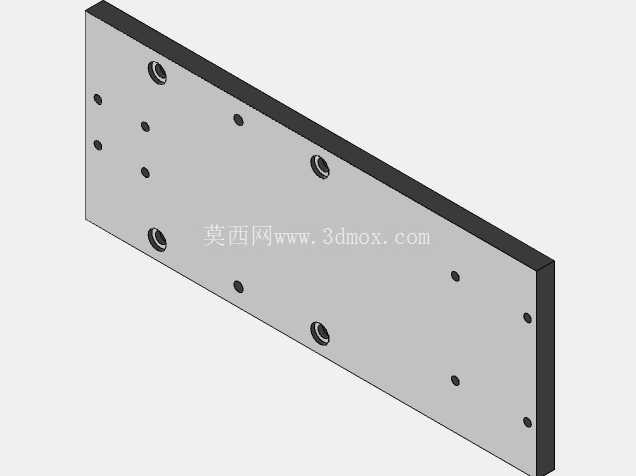

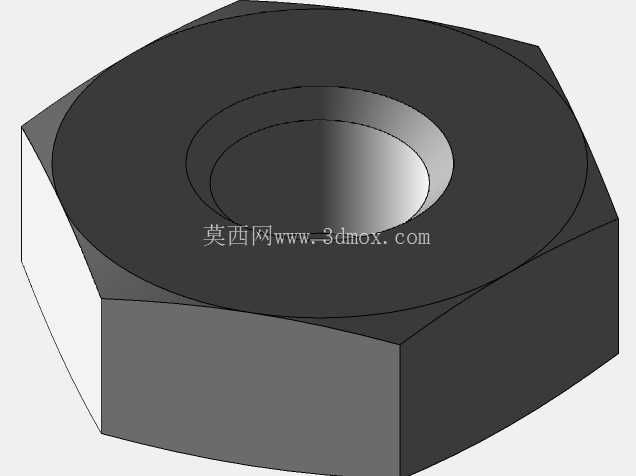

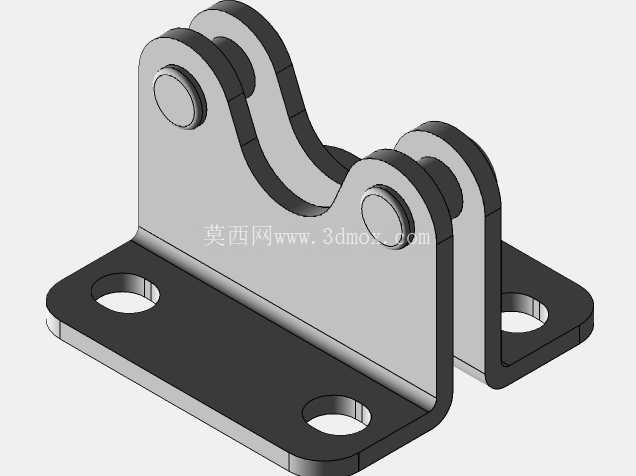

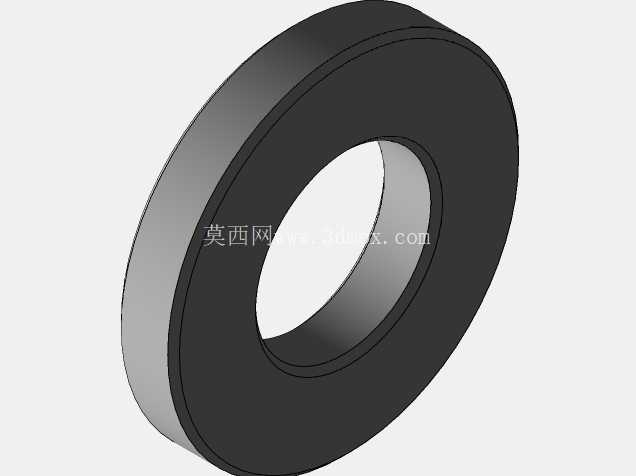

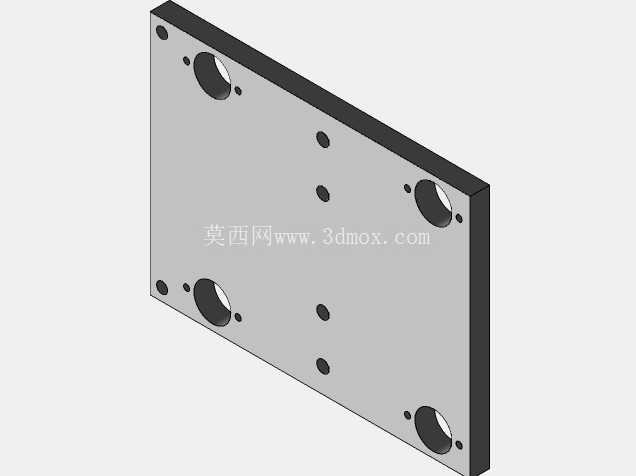

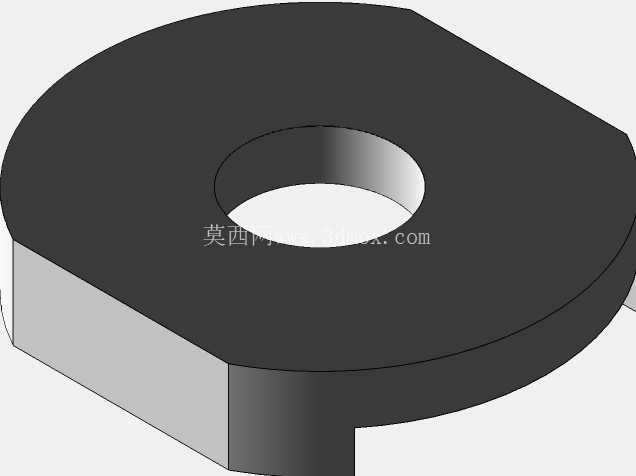

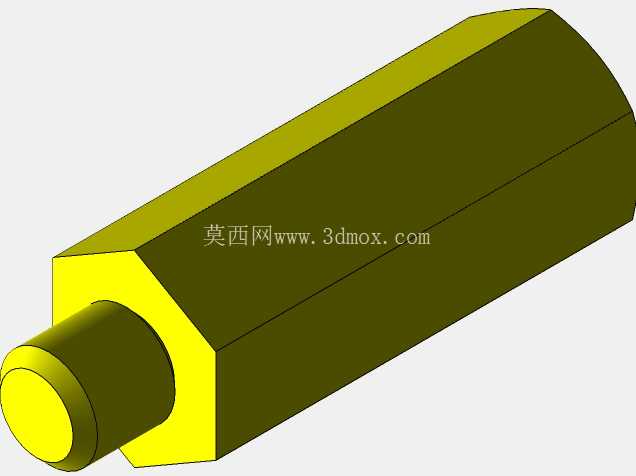

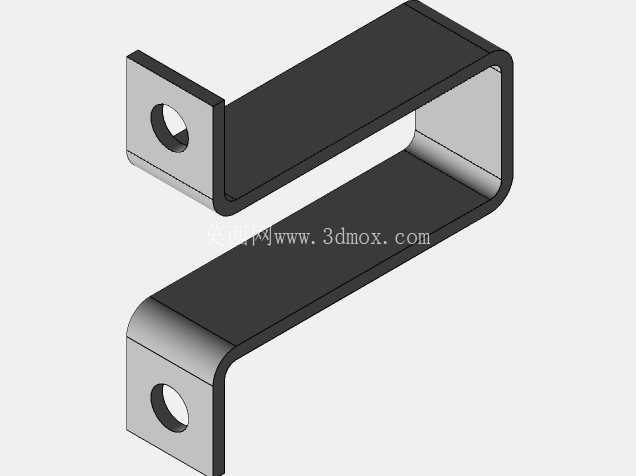

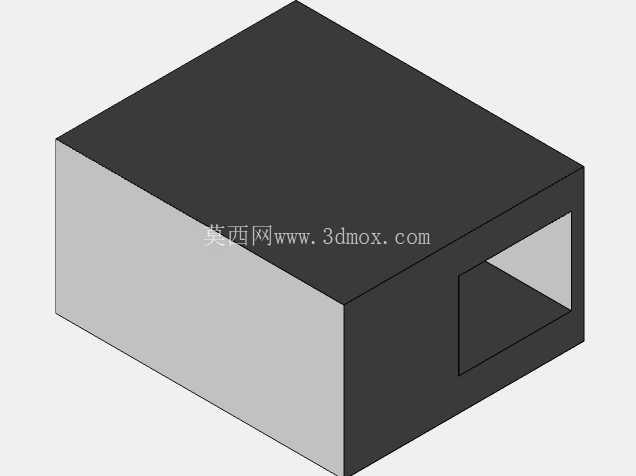

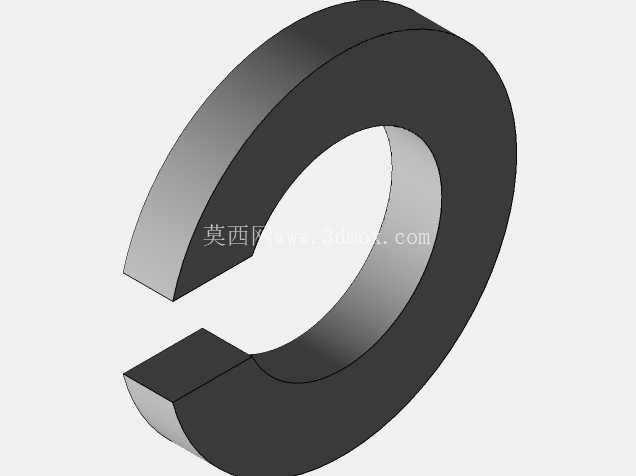

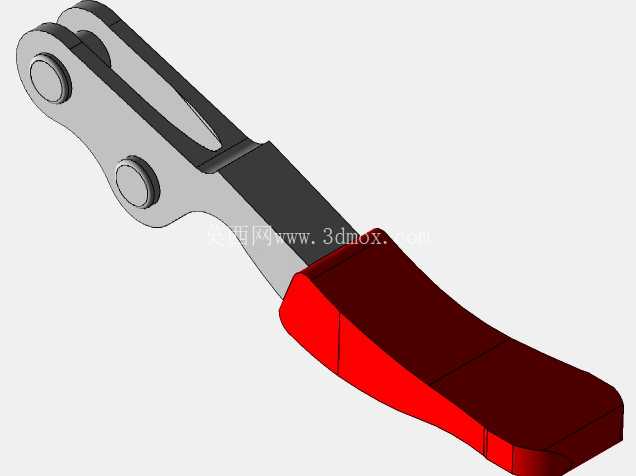

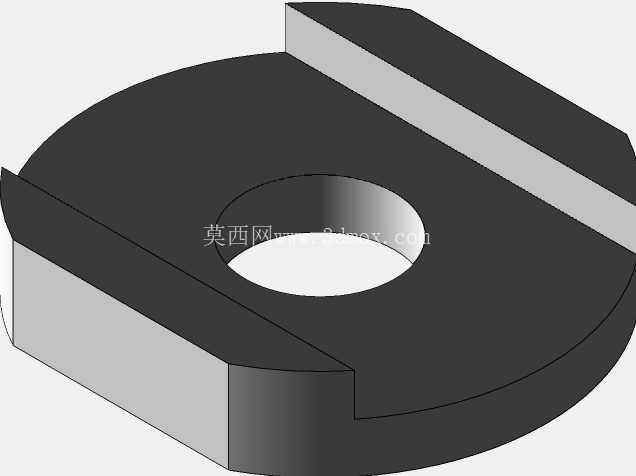

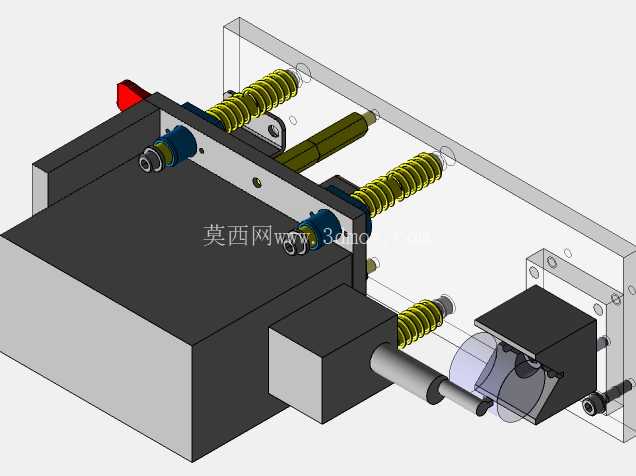

这套机构主要适配汽车覆盖件冲压生产线上的工位间物料转运、模具内工件顶升移位场景，在多工位级进模、大型汽车覆盖件单动冲压模的工序流转环节中，承担坯料或成型后工件的短距离抬升、横向推送前的预托举功能，避免工件直接与模具型面摩擦造成表面拉伤，同时匹配自动化送料臂的取料高度差，消除送料过程中的卡滞风险。从结构设计逻辑来看，整套机构采用模块化集成布局，主体安装基座为整块调质45钢加工的箱式结构，直接通过沉头螺栓固定在冲压模具下模座的预留安装位上，不需要额外改动模座原有主体结构，适配现有多数中型汽车冲压模具的安装空间。机构的动力执行端采用三组平行布置的圆柱螺旋压缩弹簧作为复位动力源，弹簧线径、有效圈数经过冲压工位节拍验算，在0.6MPa的车间常规气源驱动下，顶升行程控制在45mm，既满足工件抬升脱离下模型面30mm以上的安全距离要求，又不会因为行程过大造成工件移位偏斜。横向推送的导向部件采用两根平行布置的硬铬镀层导向轴，配合无油润滑铜套做滑动支撑，推送行程末端设置聚氨酯缓冲头，避免刚性碰撞造成的工件变形或者机构零件损伤。安装边界方面，整套机构的主体轮廓长度控制在320mm，宽度180mm，非工作状态下总高度为125mm，完全处于冲压模下模座的安全空间范围内，不会和上模的下行行程产生干涉，安装孔位采用标准化的16mm间距沉头孔布置，可直接适配现有多数汽车冲压模具的模座安装孔系，不需要现场二次配钻。功能特性上，这套机构没有采用复杂的电气控制元件，完全依靠气源驱动加弹簧复位的纯机械逻辑实现动作，在冲压车间多油污、多震动的工况下故障率更低，日常维护只需要定期给导向铜套加注润滑脂、检查弹簧疲劳损耗即可，不需要复杂的参数调试。在实际生产场景中，这套机构可以直接对接冲压线的机械手取料信号，当冲压工序完成、上模回升到安全高度后，机构的顶升气缸动作，将工件从下模型面上平稳托举到指定高度，等待横向送料机构或者机械手取走工件，随后弹簧带动顶升杆自动复位，等待下一个冲压循环，整套动作节拍可以匹配每分钟12-18次的常规汽车冲压线生产节奏，不会成为整条生产线的节拍瓶颈。设计过程中特意将所有易损件都设计成快换结构，弹簧、导向铜套、缓冲头都可以在不拆卸机构主体的情况下直接更换，减少生产线停机维护的时间，同时所有外露的运动部件都设置了透明亚克力防护挡板，避免冲压过程中产生的铁屑、废料掉入运动副内部造成卡滞，适配冲压车间的复杂生产环境。从受力角度验算，单组顶升杆的额定承载能力为12kg，三组协同工作可以承载总重量30kg以内的汽车冲压件，覆盖绝大多数乘用车车门内板、加强板、结构连接件等冲压工件的顶升需求，推送端的定位块采用可更换的尼龙材质，接触工件时不会划伤工件表面，满足汽车外覆盖件的表面质量要求。
