复古轮式青铜古炮摆件结构设计

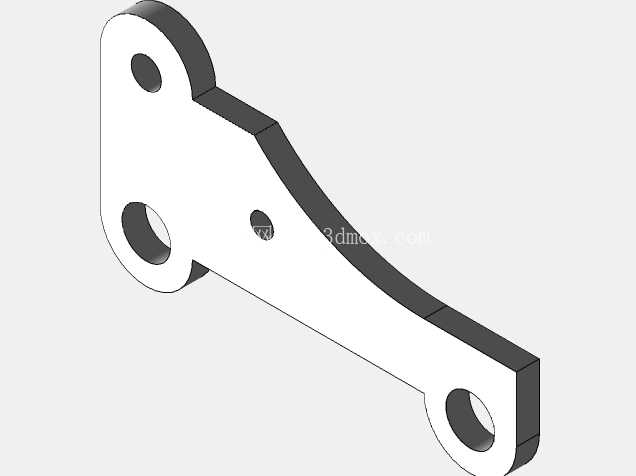

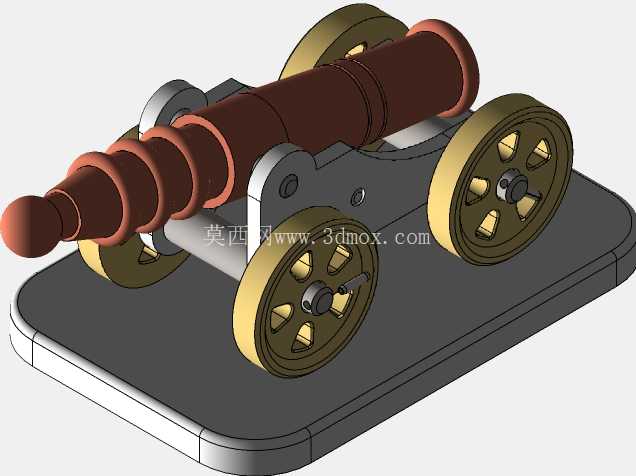

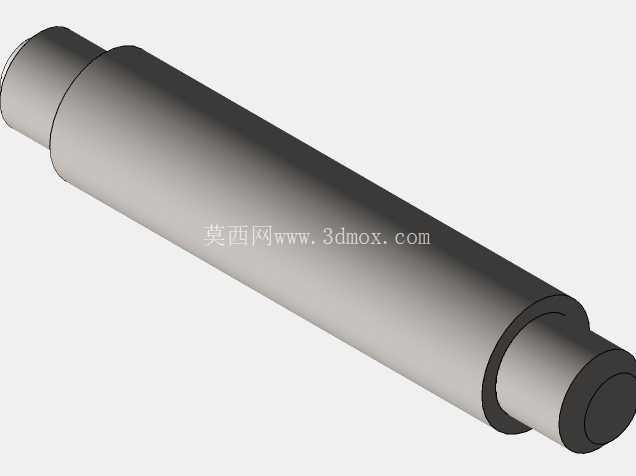

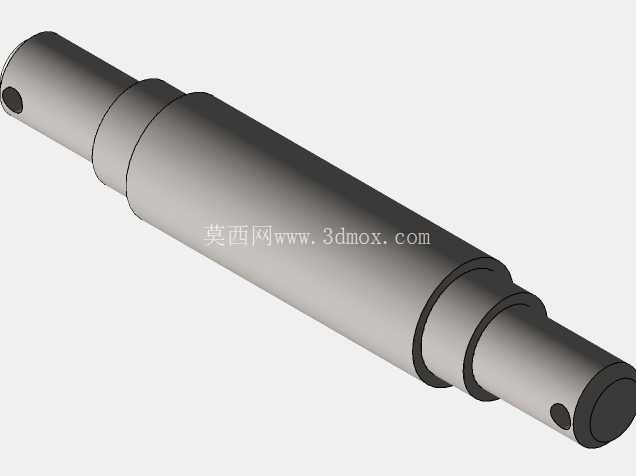

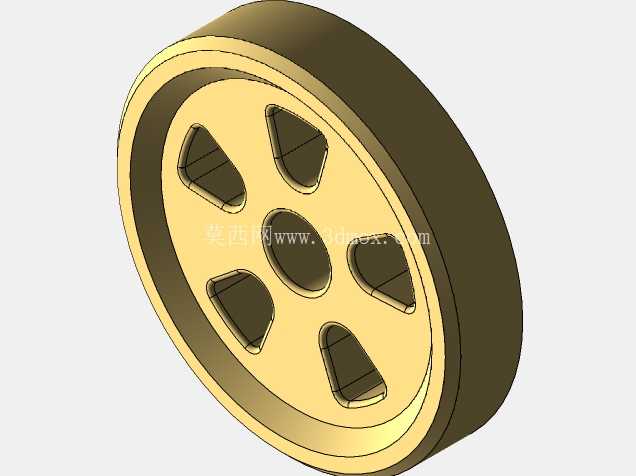

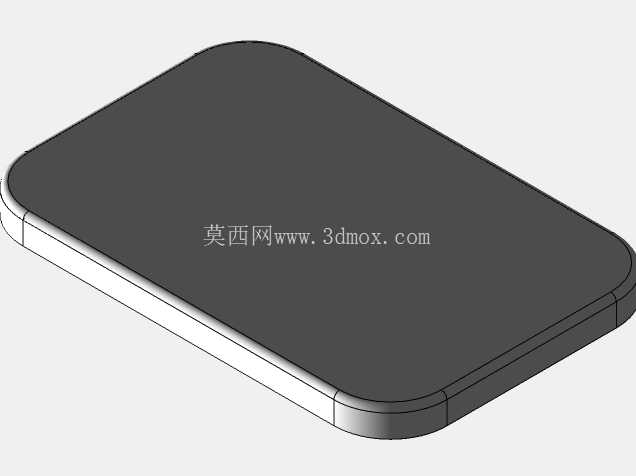

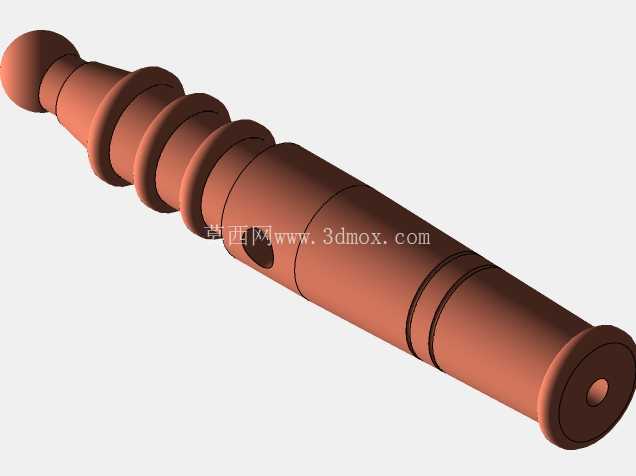

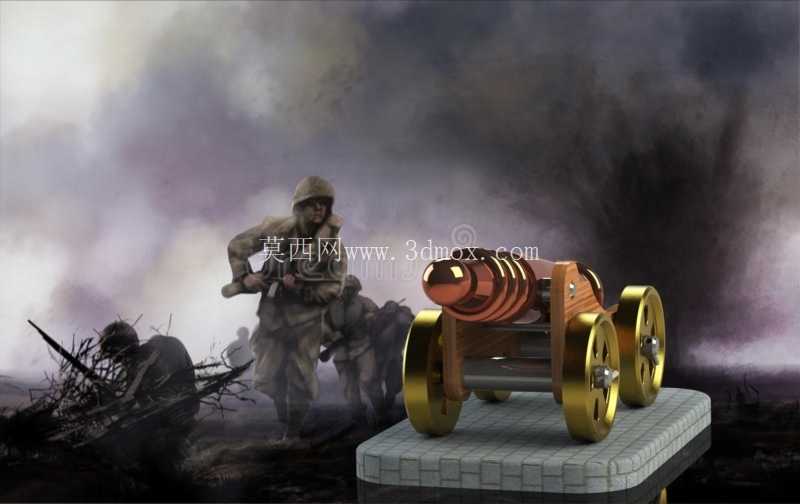

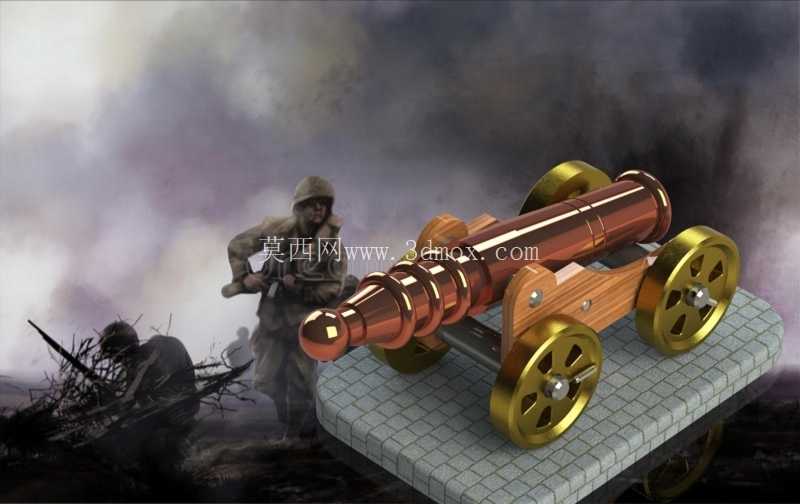

这款仿古轮式青铜炮的三维结构设计，最初的需求来自文创展陈与桌面装饰场景的落地适配，区别于真实军用火炮的工程逻辑，整个设计全程围绕摆件的展示属性、结构稳定性与装配便捷性展开，没有沿用实战火炮的壁厚、承压等军工级参数，所有结构尺寸都适配桌面摆放的空间边界。从结构拆分来看，整个作品分为炮身、炮架、轮组、承载底座四个独立模块，每个模块的连接结构都做了简化处理，既满足3D打印、小批量五金加工的工艺要求，也能让普通用户无需专用工具即可完成组装。炮身部分采用多段阶梯式圆柱造型，炮口位置做了外扩的喇叭口收边，炮尾预留了仿真点火位的凸起结构，整个炮身的壁厚做了均匀化处理，内部为空心结构，既降低整体重量，也能减少加工过程中的材料损耗，炮身与炮架的连接位置设计了两个对称的金属耳轴，耳轴与炮架上的轴孔采用间隙配合，预留0.2mm的装配公差，既可以让炮身实现小角度的俯仰调整，也不会因为间隙过大出现松垮晃动的问题。炮架主体采用实木纹理的仿真结构设计，两侧的架板做了梯形收分，从炮尾位置向炮口方向逐渐收窄，架板之间设计了两根横向的连接销轴，销轴两端做了滚花处理，压入架板的预装孔后即可实现过盈固定，不需要额外的螺丝或者粘接剂，架板上表面与炮身接触的位置做了与炮身弧度匹配的弧形凹槽，凹槽内预留了0.1mm的余量，粘贴薄绒垫后即可避免炮身转动时刮花表面涂层。轮组部分采用四个对称的金属质感炮轮，轮缘做了圆弧倒角处理，轮辐为六根等距分布的辐条结构，轮心位置设计了带轴承位的通孔，装配时穿入横向轮轴即可实现轮子的自由转动，轮轴两端做了卡簧槽结构，装配标准轴用卡簧即可限制轮子的轴向窜动，不需要额外做焊接或者铆接固定，整个轮组的高度经过反复调整，确保炮身处于水平状态时炮口距离底座表面的高度为35mm，既符合古炮的视觉比例，也不会因为炮口过低显得整体结构局促。承载底座采用仿石砖纹理的平板结构，底座边缘做了45度的倒角处理，底部四个角位置预留了硅胶防滑垫的安装槽，粘贴防滑垫后可以避免摆件放置在光滑桌面时出现滑动，底座上表面与炮架的接触位置做了两个定位凸台，炮架底部对应位置设计了匹配的定位凹槽，装配时凸台卡入凹槽即可限制炮架的前后左右位移，不需要额外的固定件。整个设计的尺寸边界控制在长180mm、宽85mm、高90mm的范围内，完全适配普通桌面、展示柜的摆放空间，所有零部件的拔模斜度都控制在1.5度以上，既满足注塑加工的脱模要求，也适配FDM3D打印的工艺特性，不需要额外添加支撑结构即可完成打印。在细节处理上，炮身表面做了仿真做旧的纹理分区，炮膛位置的粗糙度略高于炮身其他位置，模拟古炮长期使用的磨损痕迹，炮架的木质纹理做了浅浮雕处理，深度控制在0.3mm，喷涂木纹漆后可以呈现出更真实的木质质感，炮轮的金属表面做了明暗分区处理，轮缘位置亮度略高于轮辐，模拟金属长期摩擦产生的光泽差异。从应用场景来看，这款结构既可以作为文创摆件直接量产销售，也可以作为影视道具、沙盘场景的配件使用，所有连接结构都采用模块化设计，用户可以根据自身需求更换不同材质的零部件，比如将木质炮架更换为金属材质，或者将炮身更换为树脂打印件，不需要调整整体的装配尺寸。设计过程中特意规避了细小易损的结构，所有凸起部位的厚度都不小于2mm，避免运输、把玩过程中出现断裂损坏，所有棱角位置都做了R0.5以上的圆角处理，不会出现尖锐边角划伤用户的问题。
