可旋转式机用台虎钳结构设计

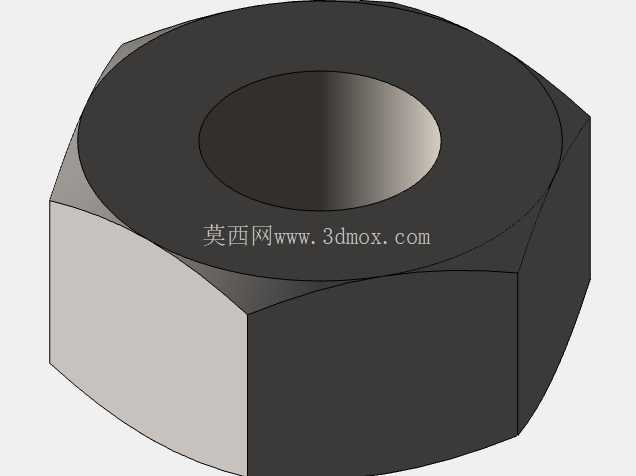

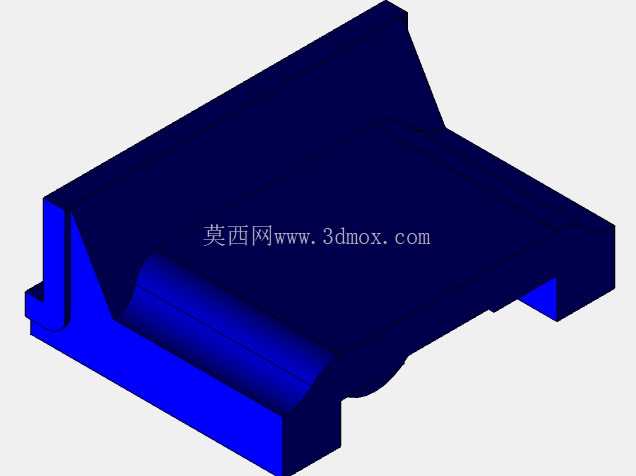

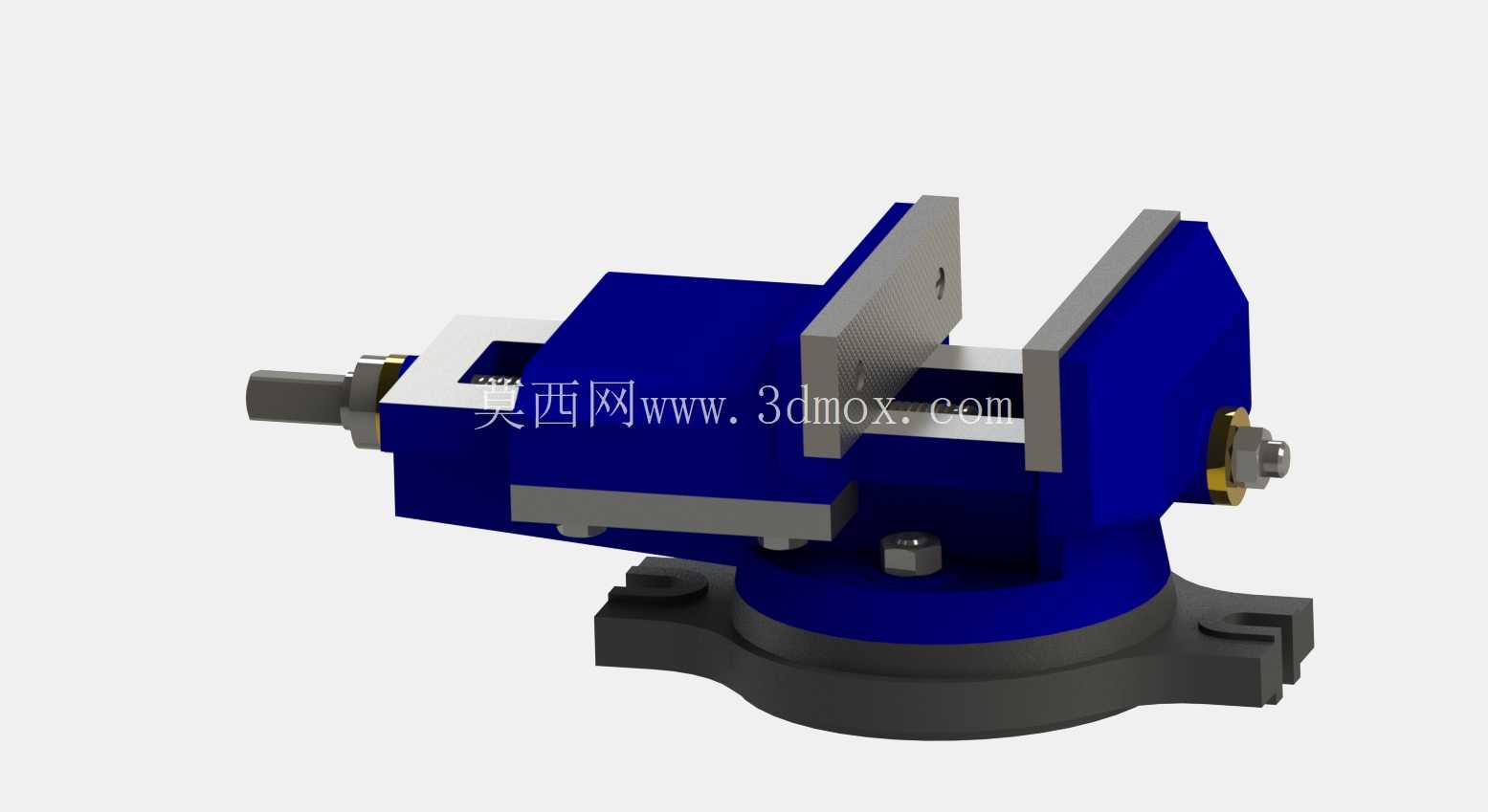

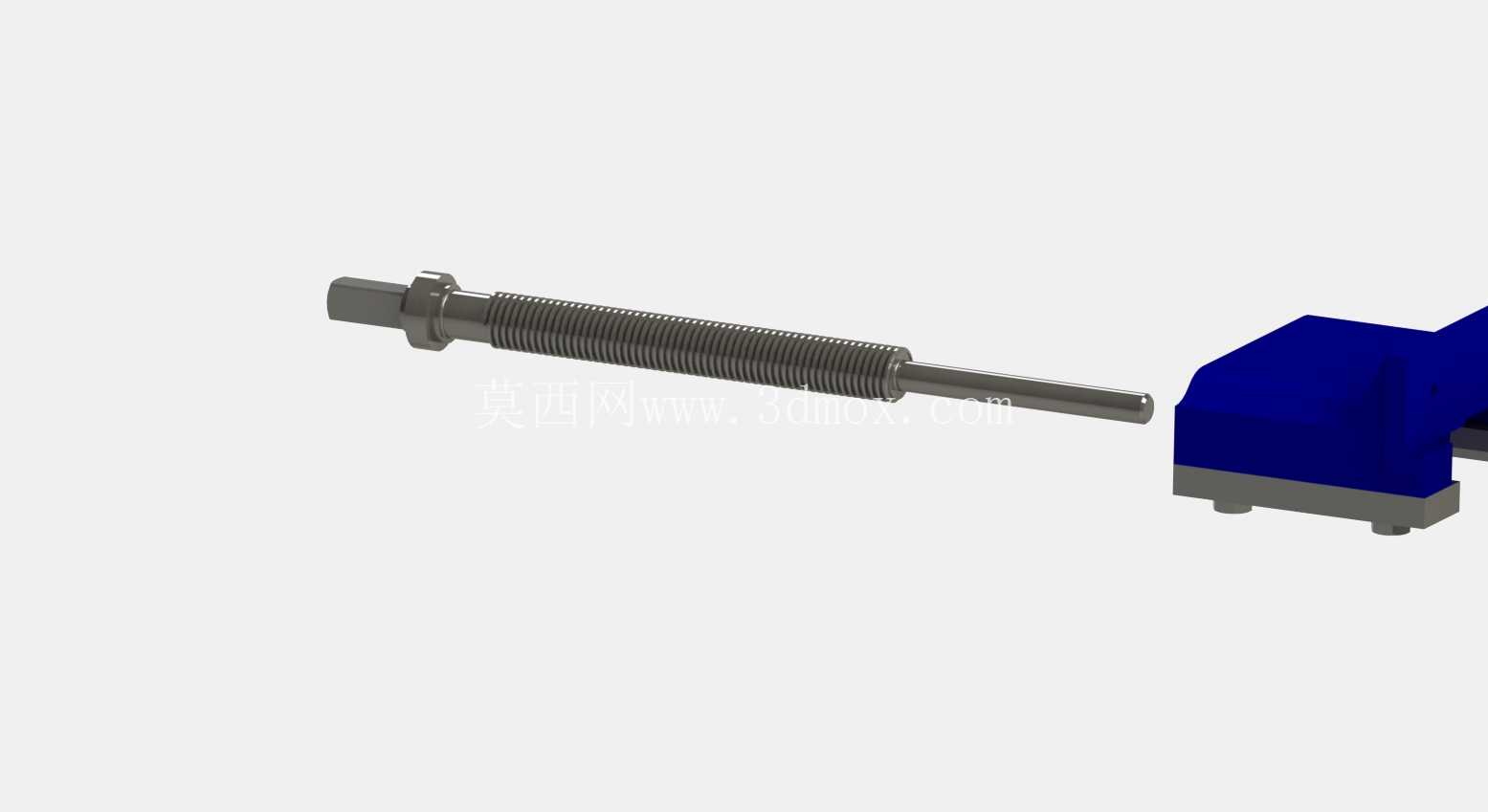

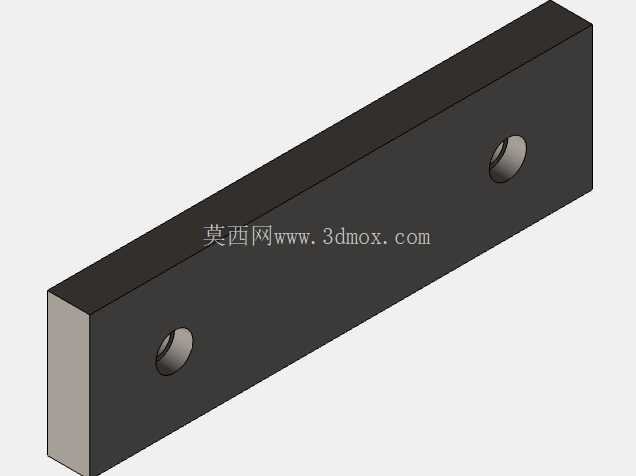

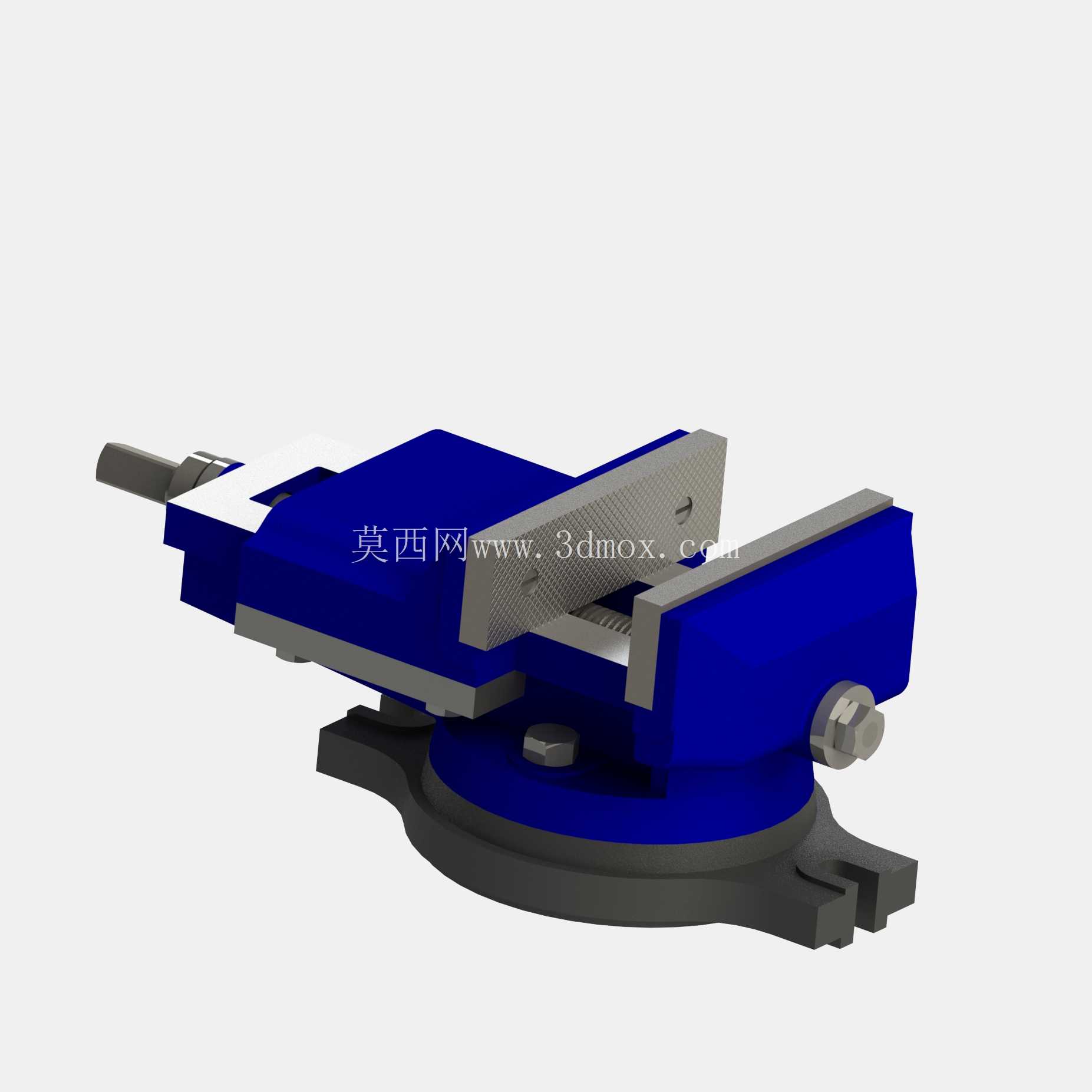

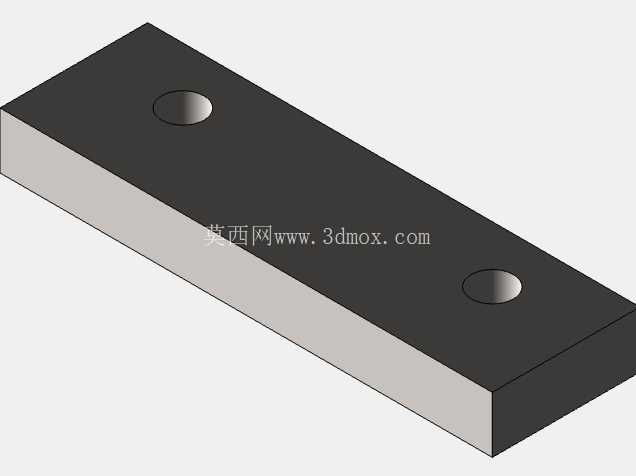

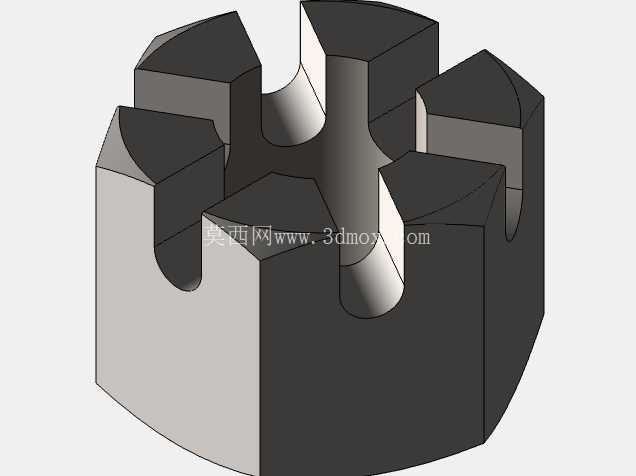

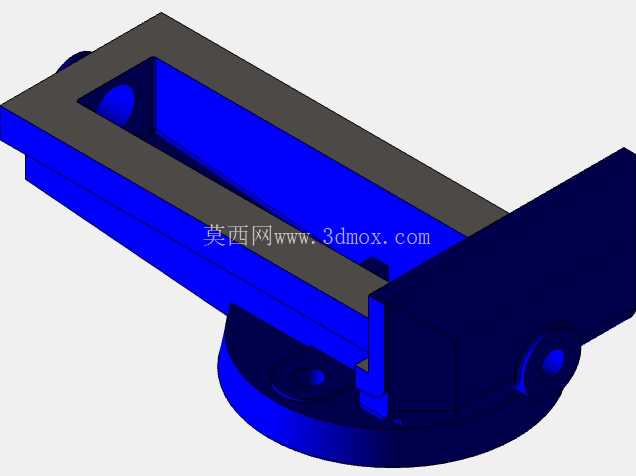

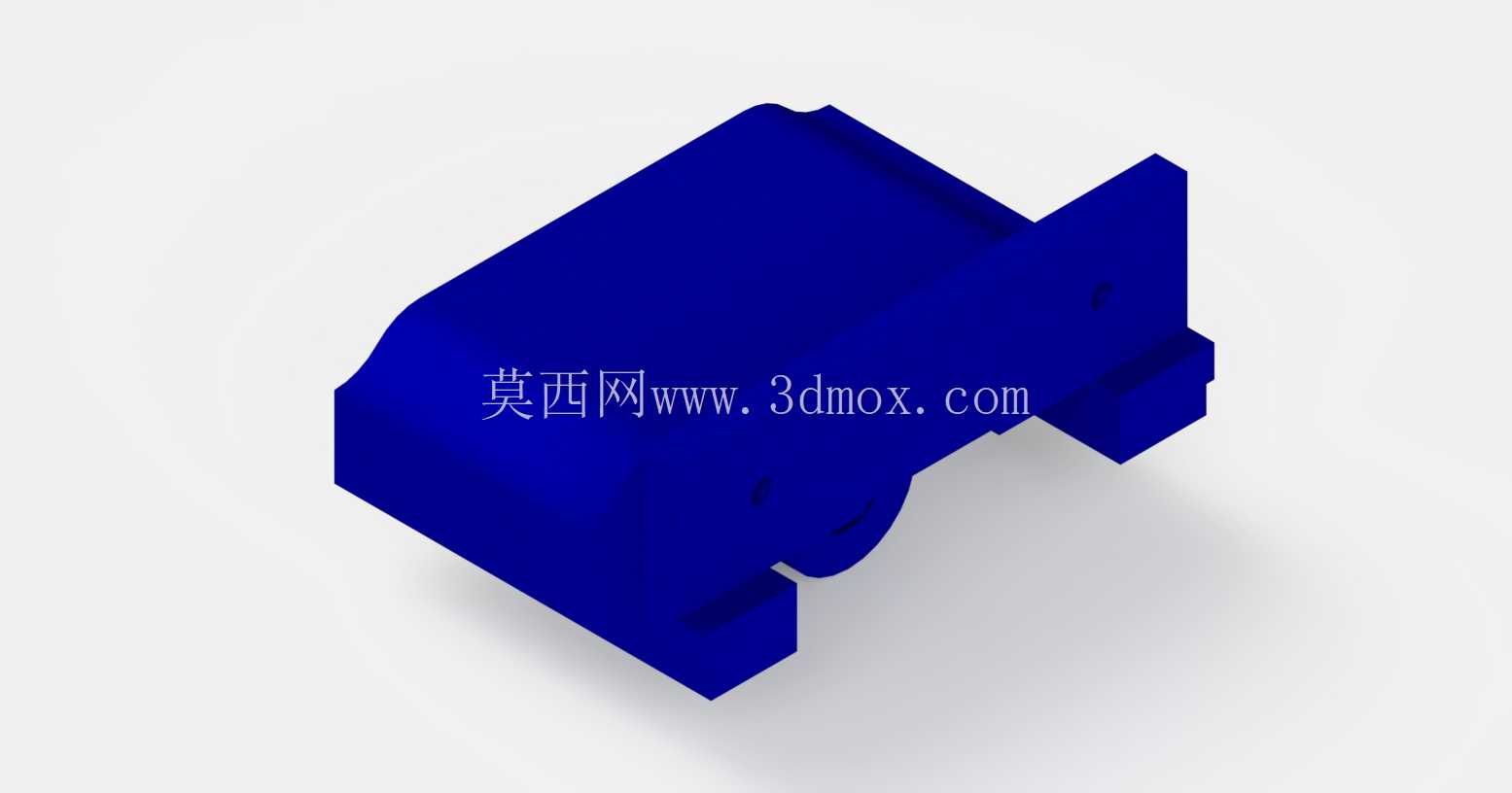

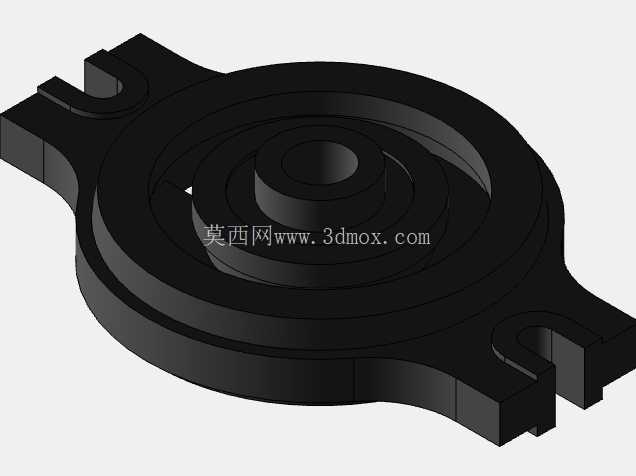

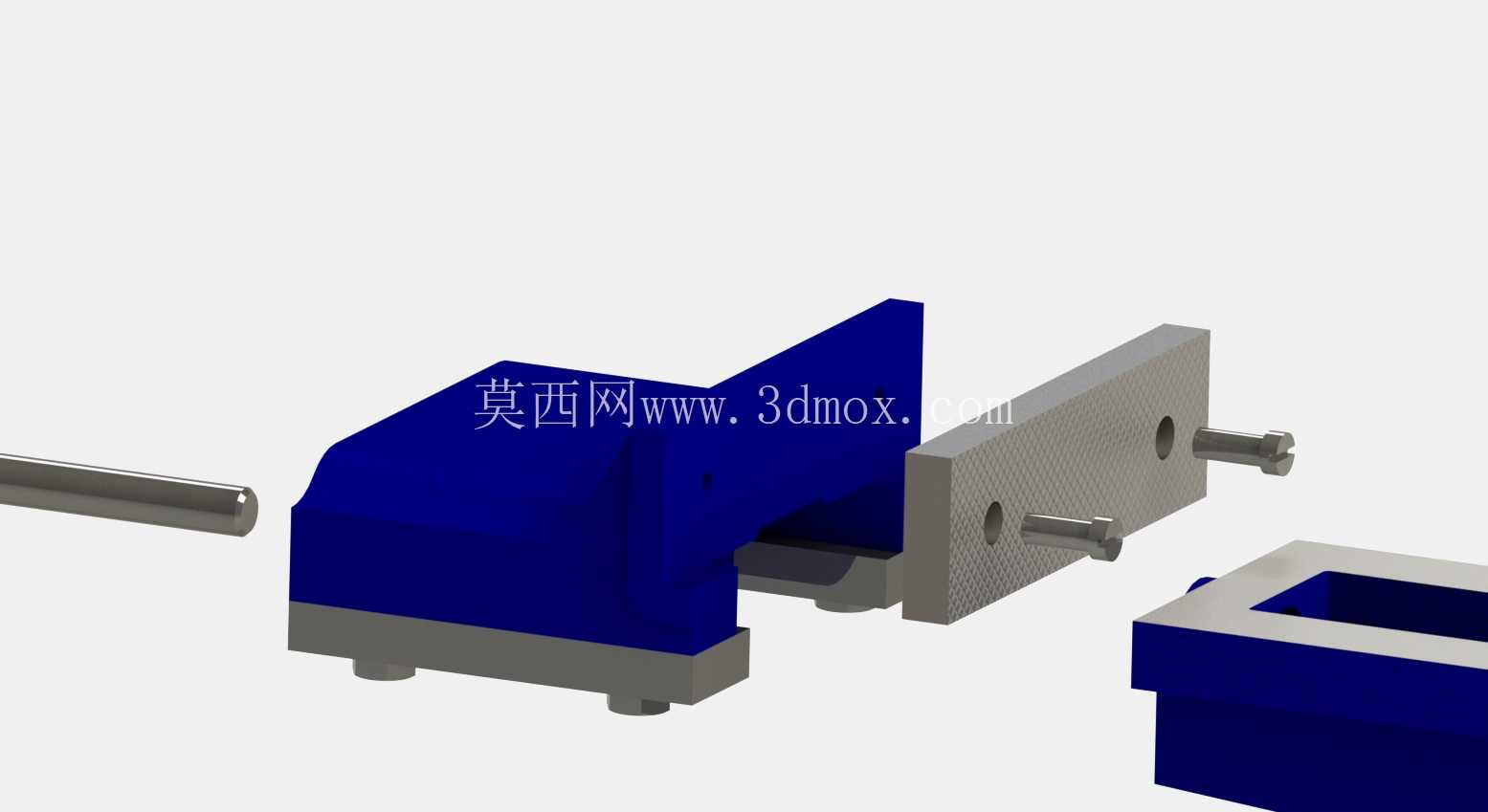

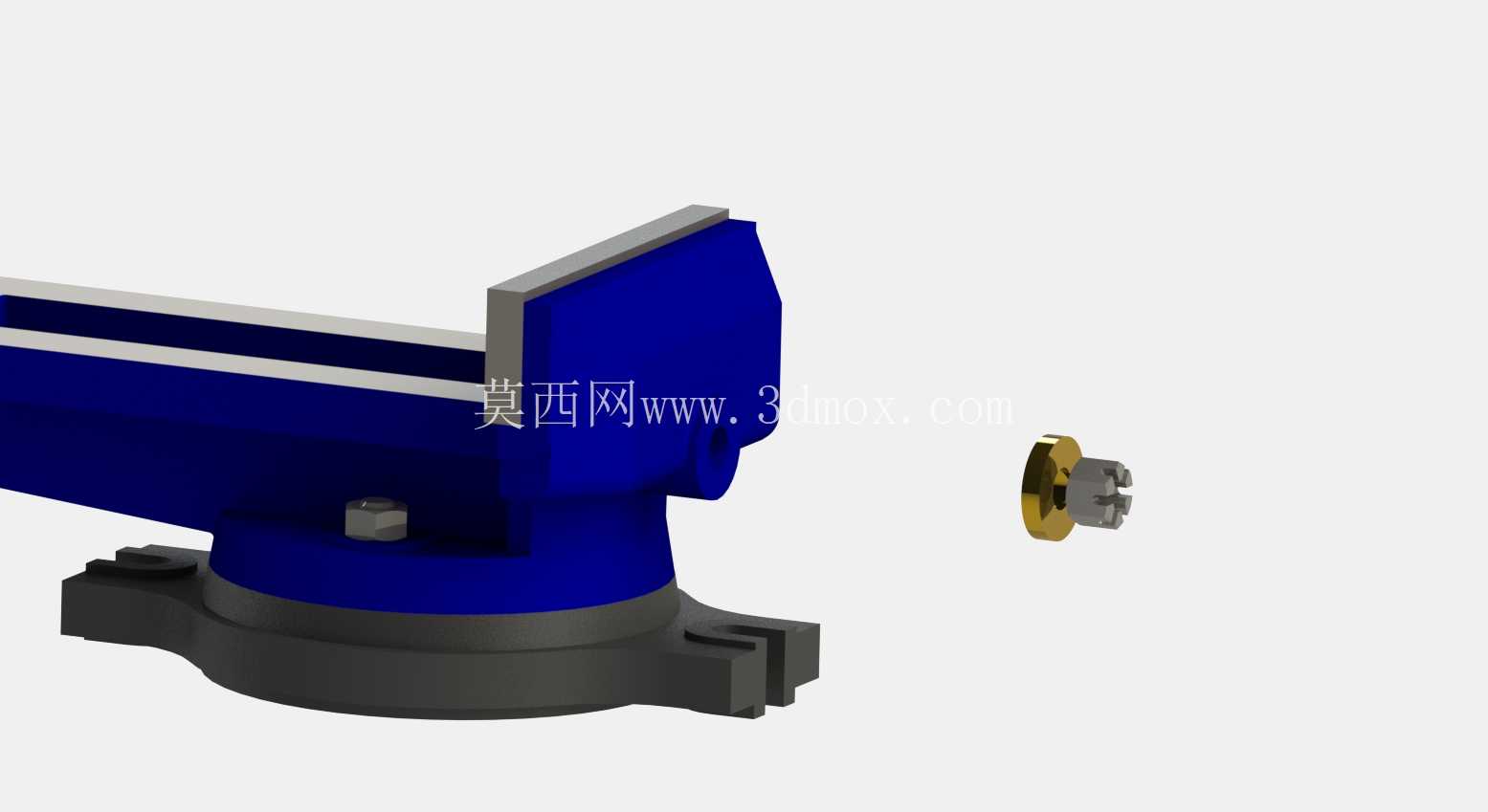

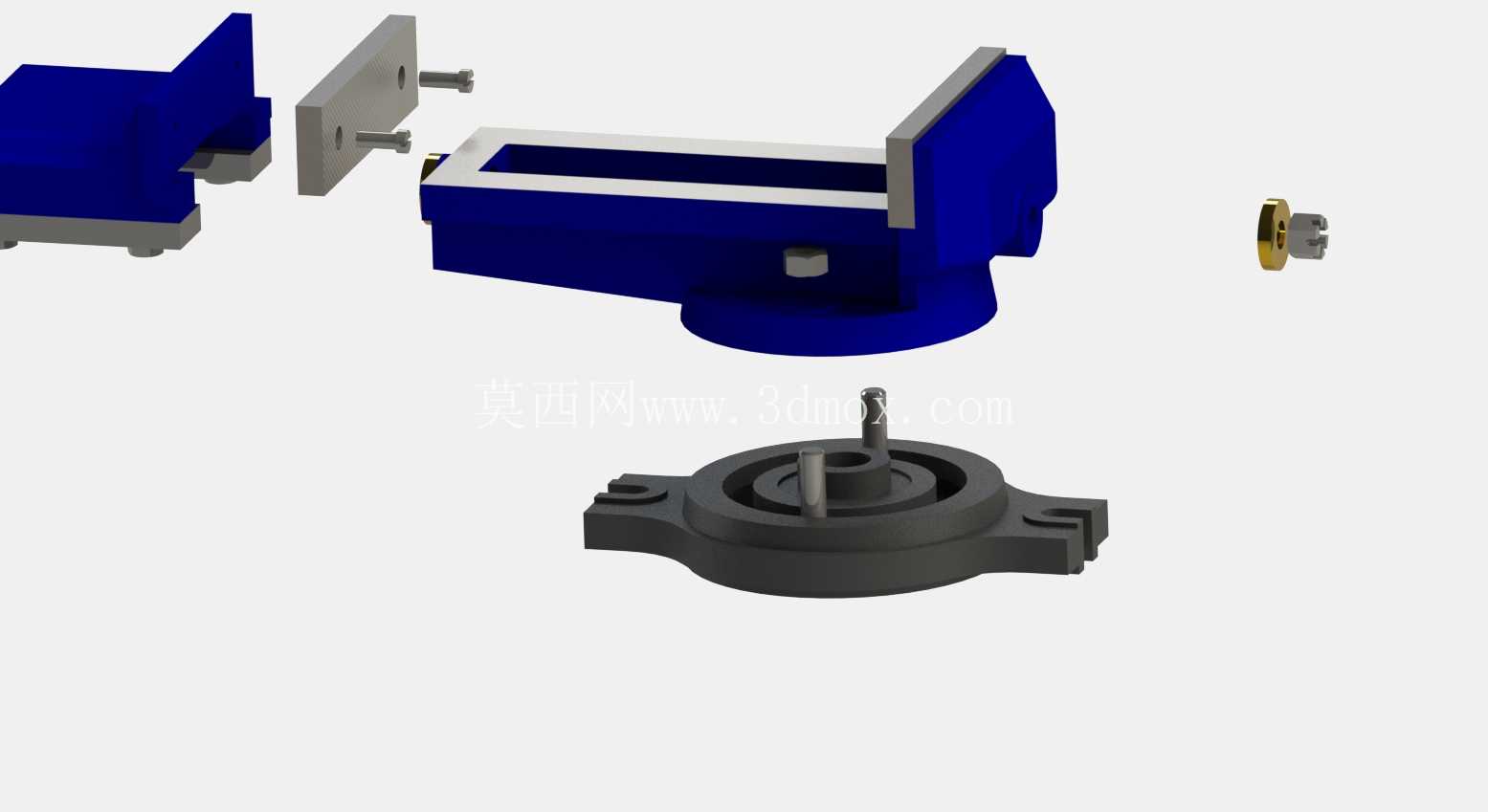

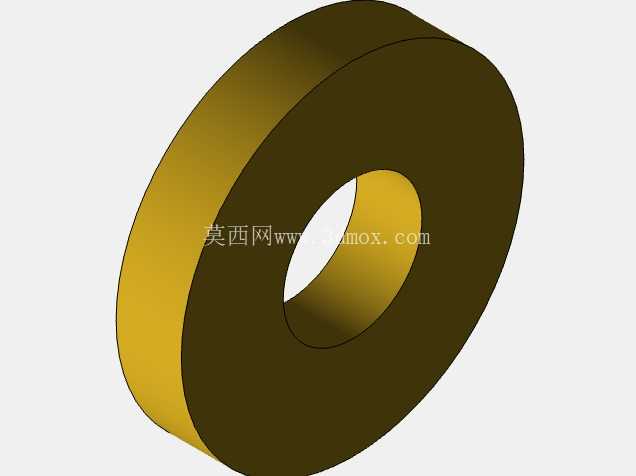

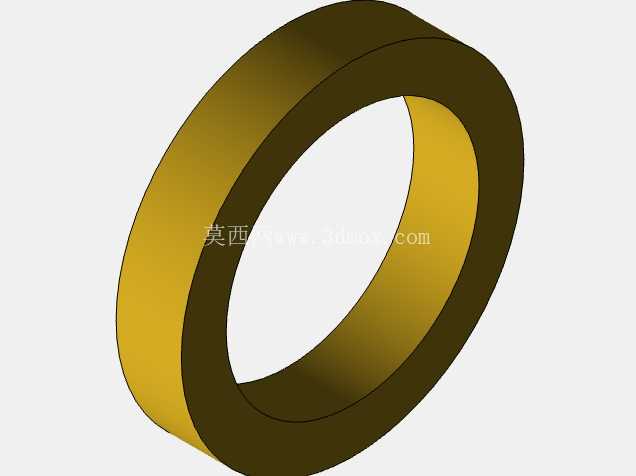

在机械加工、钳工装配、模具修配等车间作业场景中，台虎钳是工位上不可或缺的基础夹持工装，这款可回转式机用虎钳的三维结构，完整还原了量产级机用虎钳的全部装配关系与功能细节，可直接作为工装选型参考、同类产品结构优化的建模基准。从实际使用场景来看，这类虎钳多安装在钳工台、铣床工作台、小型钻床的台面上，用来夹持金属工件、小型模具组件、待修配的机械零件，为锯削、锉削、錾削、钻孔、攻丝、装配调校等工序提供稳定的装夹基础，相比普通固定式虎钳，带回转底座的结构能让操作人员无需反复松卸工件调整装夹角度，只需松开底座锁紧手柄，就能带动钳身整体在水平方向做360度回转，调整到目标作业角度后再扳动锁紧手柄，通过底座内部的偏心锁紧机构将转盘与固定底座牢牢锁死，避免加工过程中钳身出现偏移晃动。从功能结构设计来看，整个虎钳分为固定钳身、活动钳身、丝杠传动副、钳口板、回转底座、锁紧机构几个核心部分，固定钳身与回转底座的上转盘为一体式铸造成型结构，材质多采用HT200灰铸铁，具备足够的刚性与减震性，能承受装夹时的夹紧力与加工过程中的切削冲击力，不会出现明显的形变。活动钳身通过导轨结构与固定钳身配合，配合面经过刮研处理，保证滑动过程顺畅无卡滞，同时将配合间隙控制在合理范围，避免夹紧工件时活动钳身上翘，影响装夹精度。丝杠传动副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，能传递更大的轴向夹紧力，丝杠一端通过锁紧螺母与固定钳身连接，限制丝杠的轴向窜动，另一端与活动钳身内部的丝母配合，转动钳身端部的加力杆就能带动活动钳身沿导轨做直线往复运动，实现钳口的开合动作。两块钳口板通过内六角螺钉分别固定在固定钳身与活动钳身的夹持面上，钳口板表面加工有交叉的网状齿纹，夹持工件时齿纹能嵌入工件表面，增大夹持摩擦力，避免工件在受切削力时出现打滑移位，钳口板经过淬火处理，表面硬度达到HRC45-50，具备足够的耐磨性，长期使用出现磨损后只需松开固定螺钉即可快速更换，无需整体更换钳身，降低工装维护成本。回转底座部分分为上转盘与下固定座两个部分，下固定座上开有两个长条形的安装螺栓孔，安装时可通过T型螺栓与工作台的T型槽配合，将整个虎钳牢牢固定在台面上，安装孔的长条形设计允许虎钳在安装时调整前后位置，适配不同工作台的T型槽间距。上转盘与下固定座之间通过中心定位轴配合，保证回转时的同轴度，底座侧面设置有两个对称布置的锁紧手柄，锁紧时手柄带动偏心轴转动，将上转盘与下固定座的结合面压紧，产生足够的摩擦力锁死回转角度，两个对称的锁紧点能保证锁紧时受力均匀，不会出现单侧锁紧导致的角度偏移。从安装边界尺寸来看，这类中型机用虎钳的钳口宽度通常在125mm-150mm区间，最大开口度不小于100mm，能满足绝大多数中小型机械零件的装夹需求，整体高度控制在150mm左右，安装后钳口的高度距离工作台面约120mm，符合钳工站立作业、机床操作的人体工学高度，不会因为过高导致操作时手臂悬空疲劳，也不会因为过低导致操作时弯腰幅度过大。底座的安装孔中心距通常在180mm-220mm区间，适配市面上绝大多数标准钳工台、小型铣床、钻床的工作台T型槽间距，无需额外加工过渡安装板就能直接固定。在建模细节处理上，整个装配体完整还原了每个零件的配合公差要求，比如导轨配合面的间隙、丝杠与丝母的配合间隙、钳口板的安装沉孔深度、锁紧手柄的转动行程都做了符合实际加工装配的参数设置，没有出现干涉、配合错位等不符合实际生产的结构问题，活动钳身与固定钳身的导轨处还设计了可调塞铁结构，长期使用出现导轨磨损间隙变大时，可通过调整塞铁的压紧螺钉来消除配合间隙，恢复钳身的滑动精度，延长虎钳的整体使用寿命。在实际选型使用时，这类带回转底座的虎钳相比固定式虎钳，更适合需要多方向加工、频繁调整工件角度的作业场景，比如模具修配时的多角度打磨、小型零件的多面钻孔攻丝、装配时的多角度调校作业，能大幅减少工件反复装夹的时间，提升作业效率，同时足够的刚性设计也能满足轻铣、钻孔等有一定切削负荷的加工需求，不会因为夹持刚性不足导致工件震颤，影响加工精度。
