管道装夹用尖头虎钳结构设计

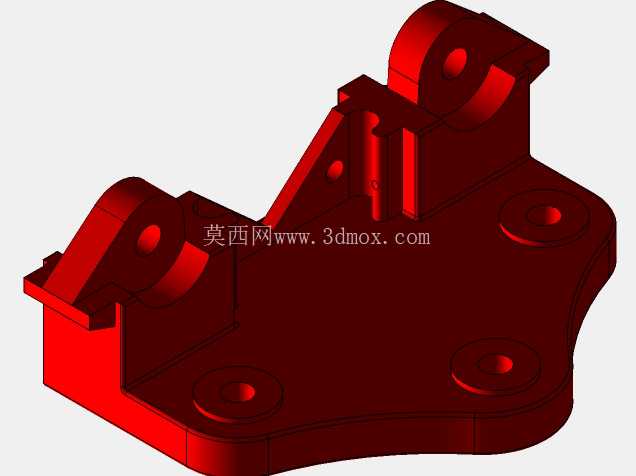

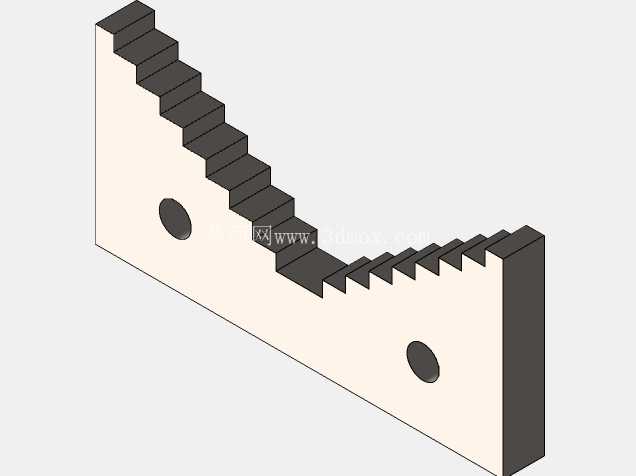

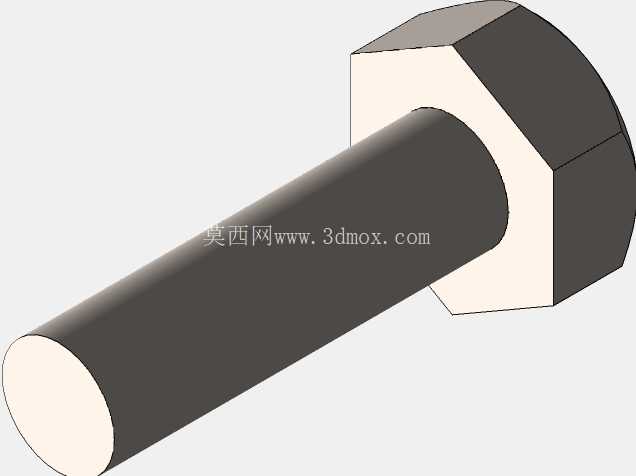

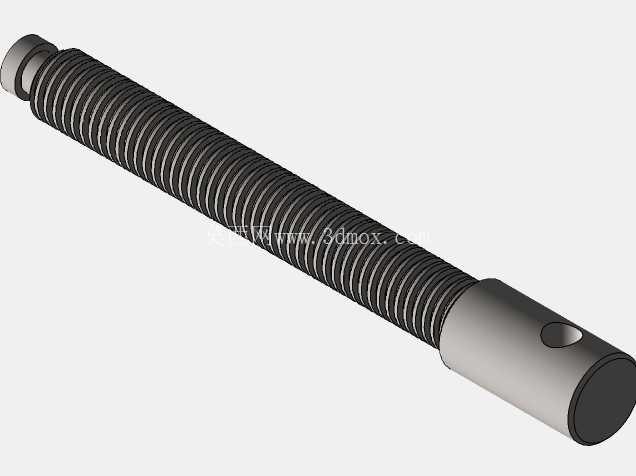

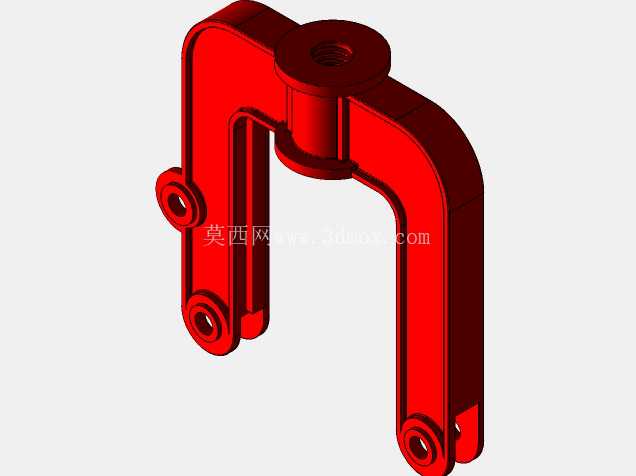

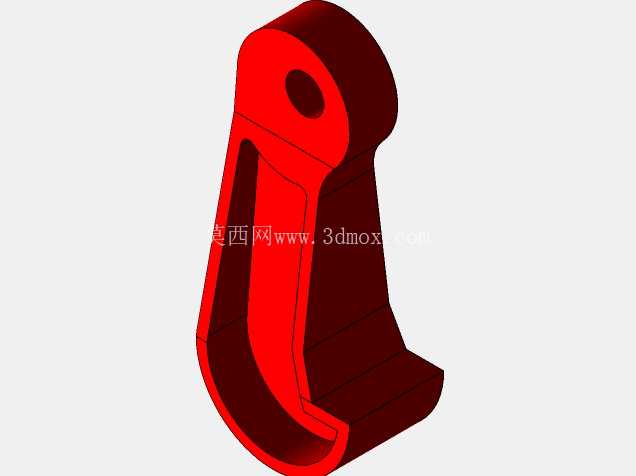

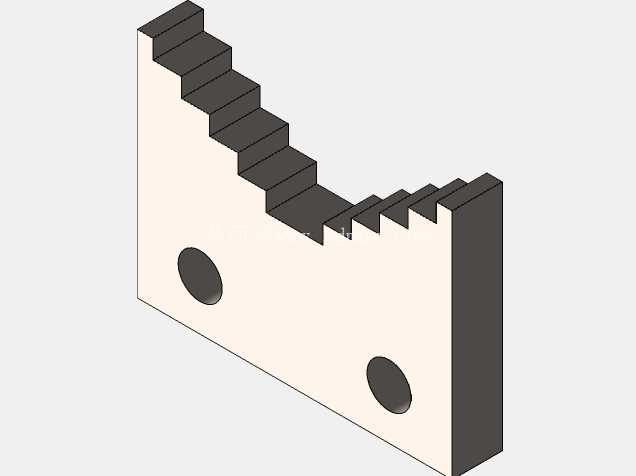

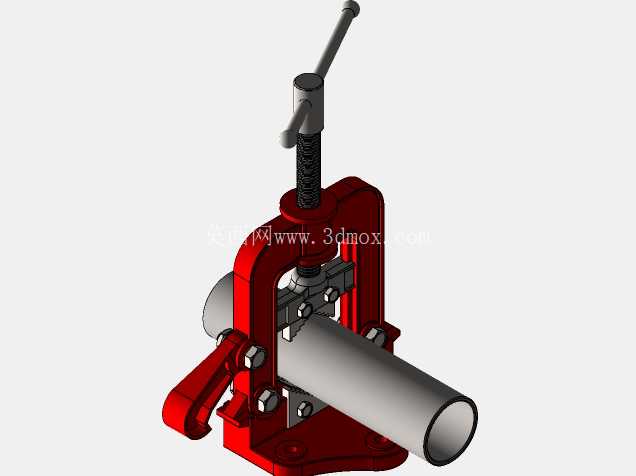

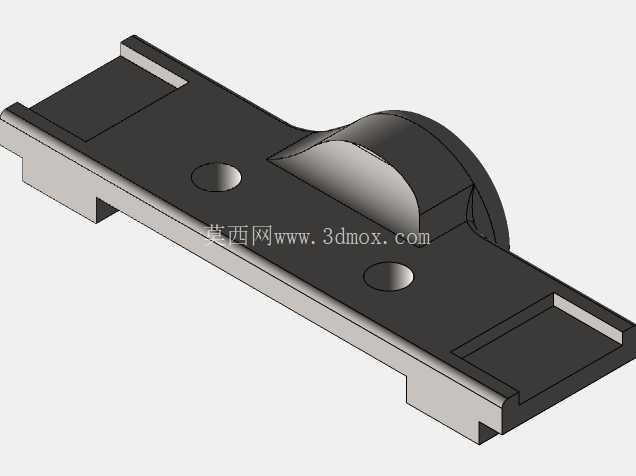

这款尖头虎钳的结构设计，核心围绕现场管道类工件的装夹需求展开，在管路预制、设备维修、五金加工等场景中，承担着固定圆形截面工件的核心作用，区别于普通平口钳的平口夹持结构，其钳口的尖头适配设计，能够更好地贴合管道外圆曲面，避免装夹过程中工件打滑、偏转，尤其适配小直径金属管道的切割、套丝、坡口加工等工序的装夹定位。从功能特性来看，该虎钳采用螺杆进给的夹紧方式，通过顶部的操作手柄带动梯形螺杆转动，驱动活动钳身沿机架导轨方向做直线进给，梯形螺纹的自锁特性能够保证夹紧后不会因为加工过程中的振动出现松脱，无需额外增加锁止机构即可维持足够的夹紧力。机架部分采用C型开式框架结构，这种结构的优势在于上下方向的开口空间充足，能够容纳不同管径的管道穿入，不会因为框架的封闭结构限制工件的装夹长度，现场作业时即使是较长的管材，也可以直接从钳身侧面的开口位置放入，无需从端部穿入，大幅提升了长管材装夹的操作效率。钳口位置设计有可更换的夹紧牙板，牙板表面的防滑齿纹经过角度优化，既能够增大与管道表面的接触摩擦力，又不会因为齿尖过于尖锐导致薄壁管道出现夹痕变形，针对不同材质的管材，比如薄壁镀锌管、厚壁无缝钢管、塑料复合管，可以更换不同齿形的牙板来适配装夹需求，避免工件装夹损伤。从设计思路层面，这款虎钳的结构做了多方面的现场适配优化：侧面设置的快动拨杆，能够在粗调开口尺寸时快速推动活动钳身靠近工件，不需要全程转动手柄进给，在频繁更换不同管径工件的作业场景下，能够减少空行程操作时间，提升装夹效率；底部的安装基面预留了标准的螺栓固定孔位，可以直接固定在工作台面、移动式工具架或者管道加工设备的机架上，安装边界的孔位间距符合通用工装的安装尺寸规范，不需要额外加工转接板即可完成固定，适配多数现场作业台的安装条件。整体结构的受力路径经过优化，夹紧作业时的作用力从螺杆传递到活动钳身，再通过两侧的导向面传递到C型机架，最终传导到安装基面，导向面的长度设计经过受力校核，能够保证活动钳身在最大夹紧行程下依然有足够的支撑长度，不会出现偏载翘曲的情况，避免长期使用后钳身出现卡滞、夹紧错位的问题。钳身的尖头结构设计，除了适配圆形管道的夹持，还可以完成小型异形工件、扁钢、小型轴类零件的装夹作业，在现场维修场景中，遇到需要夹持小零件进行钻孔、打磨、修配的工况时，不需要更换夹具即可直接完成装夹，拓展了设备的使用场景。操作手柄的长度经过人机工程优化，在施加常规手动作用力的情况下，即可达到足够的夹紧力，不需要额外加力杆延长力臂，避免因为夹紧力过大导致螺杆、机架出现过载变形，同时手柄的末端做了防滑处理，沾有油污、水渍的情况下操作也不容易打滑。机架的转角位置做了圆弧过渡处理，既能够消除应力集中点，提升机架的结构强度，避免长期受力后出现转角开裂的问题，也能够去除加工后的锐边，避免作业过程中剐蹭操作人员。在实际管路安装作业现场，这类虎钳通常布置在管道预制区，配合套丝机、切割机完成管道的预制作业，相比普通台钳，其对圆形工件的适配性更好，装夹后管道的同轴度更容易保证，加工过程中不会因为切削力的作用出现工件转动，能够有效提升管道加工的精度，减少因为装夹不稳导致的刀具崩损、加工尺寸超差等问题。针对野外维修作业的场景，该虎钳的结构没有复杂的传动部件，整体结构简单可靠，日常维护只需要定期在螺杆、导向面位置涂抹润滑脂即可，即使在有粉尘、金属碎屑的作业环境下，也不容易出现卡滞故障，环境适应性较强。
