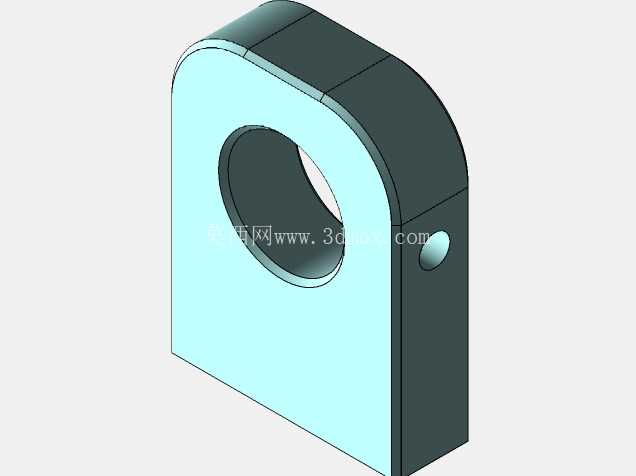

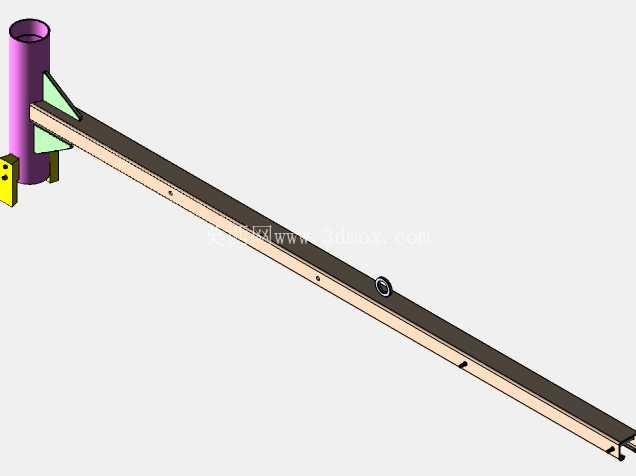

在中小吨位工位起重场景里,这类带起重小车葫芦的旋转臂支架是车间内零散物料转运、工装吊装、机加工上下料环节的核心辅助设备,不同于大跨度桥式起重机需要覆盖整跨车间的作业范围,这类臂架式支撑结构的作业半径完全围绕固定安装点位展开,适配单工位或者相邻两到三个工位的小范围起重需求,不需要铺设大范围的轨道,对车间顶部承重要求低,甚至可以直接通过底部法兰固定在混凝土地基上,老车间改造加装的适配性极强。从结构功能来看,整套装置分为垂直立柱、旋转臂架、行走小车、起重葫芦四个核心部分,垂直立柱作为整个设备的承载基础,内部设置回转支撑结构,臂架可以围绕立柱轴线做360度或者限定角度的水平回转,作业时操作人员只需要轻拉吊具或者臂架,就能带动臂架转动覆盖扇形或者圆形的作业区域,不需要额外配置回转驱动机构,小吨位工况下手动操作的灵活度远高于电动回转结构,后期维护成本也更低。臂架采用变截面或者等截面的箱型/型钢焊接结构,沿着臂架长度方向铺设小车行走轨道,起重葫芦配套的行走小车可以沿着轨道做水平方向的移动,配合葫芦本身的吊钩升降动作,加上臂架的回转动作,三个维度的运动组合就能覆盖安装点位周边所有作业范围内的物料取放需求,不需要工人反复挪动重型工件,能大幅降低工位作业的劳动强度,也能避免人工搬运重型零件带来的磕碰、砸伤风险。设计这类结构的时候,首先要核算的是安装点位的地基承载能力,立柱底部的连接法兰需要匹配对应的地脚螺栓规格,安装时要保证立柱的垂直度偏差控制在允许范围内,避免臂架回转时出现卡滞或者额外的偏载力矩;臂架的长度设计需要匹配工位的最大作业半径,不能盲目做长臂架设计,臂长越长,端部额定起重量就越低,甚至会出现臂架下挠超标的问题,通常这类轻型臂架的额定起重量集中在0.25吨到2吨区间,臂长覆盖3米到8米的常见工位需求,完全能满足机加工工位的工件上下料、装配工位的部件吊装、维修工位的零件拆装等场景使用。臂架上的小车轨道安装时要保证直线度,避免小车行走时出现卡滞或者啃轨问题,起重葫芦的选型要匹配臂架的额定载荷,同时要预留足够的安全系数,葫芦的起升高度要结合工位的最大吊高需求设计,保证吊钩落到最低作业面时钢丝绳仍然有足够的安全圈数,升到最高位置时不会冲顶。实际使用中,这类旋转臂支架的安装边界需要提前规划,臂架回转范围内不能有固定的设备、管线或者建筑结构突出,避免臂架转动时发生碰撞,同时要在臂架的端部设置行程限位,防止小车行走出轨;立柱的高度设计要结合车间的净空高度,保证臂架底部距离地面的高度满足人员通行、设备摆放的高度要求,不会出现碰头或者干涉设备的问题。不同于大型起重设备需要专职司机操作,这类轻型臂架吊的操作门槛极低,普通车间工人经过简单培训就能上手使用,作业时可以通过手动牵引工件来调整臂架的回转角度和小车的位置,定位精度比大型起重设备更高,适合小重量工件的精准对位装配场景。结构建模过程中,需要重点关注回转支撑位置的连接强度,立柱和回转支承的连接法兰、臂架和回转支座的焊接位置都是应力集中的关键区域,需要做对应的加强筋设计,避免长期受交变载荷出现焊缝开裂的问题;臂架的挠度校核是设计重点,要保证额定载荷下臂架端部的下挠量在标准允许范围内,不会因为下挠过大导致小车行走阻力变大,甚至出现溜车的问题。另外,这类结构的配重设计也需要考量,如果是立柱式悬臂吊,不需要额外配置配重,载荷全部通过立柱传递到地基;如果是壁挂式的臂架结构,还需要核算墙壁或者厂房立柱的承载能力,保证安装点的结构强度足够支撑额定起重量下的倾覆力矩。在汽车零部件冲压车间里,这类臂架常被安装在冲压线旁边,用来吊运模具配件、冲压工件,避免人工搬运厚重的钣金件出现变形或者工伤;在机加工车间,这类臂架安装在车床、铣床旁边,用来完成重型工件的上下料作业,不需要占用车间的桥式起重机资源,能大幅提升大型起重设备的使用效率,避免不同工位抢用天车的问题;在维修车间,这类臂架可以用来吊装电机、减速机这类重型零部件,方便设备拆解和装配作业。整套结构的零件拆分清晰,立柱采用分段焊接结构方便运输,臂架和立柱之间通过回转支座连接,现场安装时只需要完成法兰螺栓紧固、轨道调整、葫芦接线几个步骤就能投入使用,安装周期短,对生产的影响极小。日常维护只需要定期给回转支承、小车行走轮加注润滑脂,检查钢丝绳的磨损情况、连接螺栓的紧固情况,就能保证设备长期稳定运行,维护成本远低于其他类型的起重设备。
