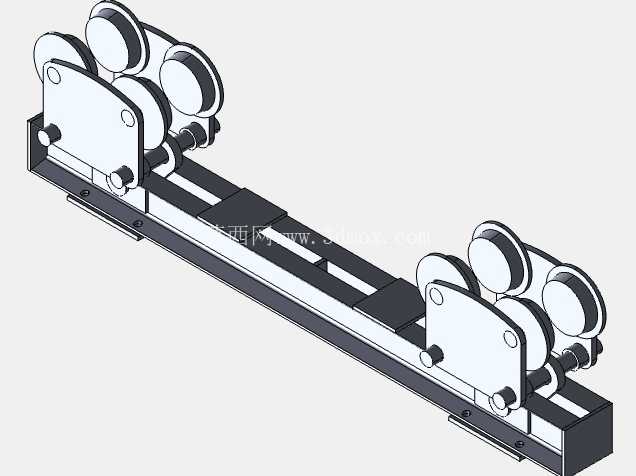

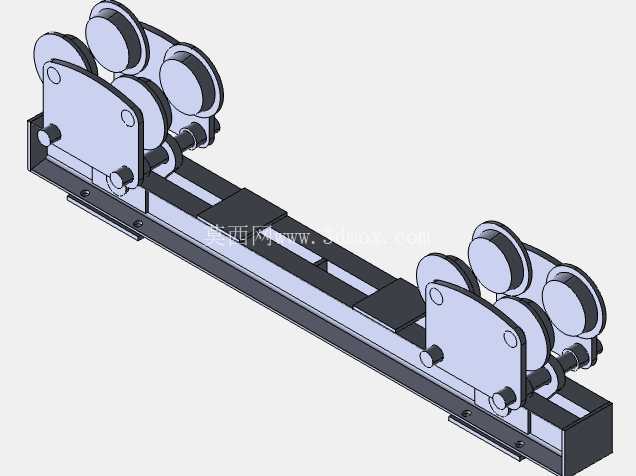

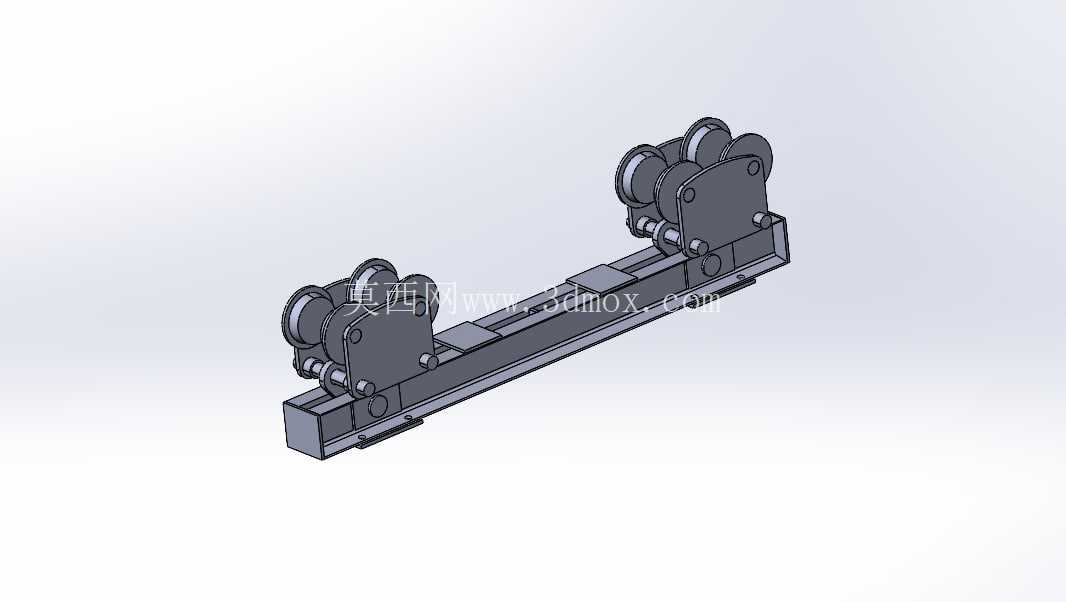

工字钢轨道行走台车横梁滚轮组件

该组件为沿工字钢主梁布设的移动承载核心部件，常见于桥式起重机、单轨物料输送线、车间轻型起重工位的移动作业端，主要承担负载的水平移动支撑与载荷传递功能，区别于固定工位的承载梁结构，这套组件可沿预设轨道完成全行程范围内的位置调整，适配不同工位的物料吊运、工装移位需求，在车间厂房的跨工位物料转运、轻型设备吊装作业场景中，这类行走横梁组件是替代人工搬运、实现定点精准吊运的核心结构。从结构设计逻辑来看，整套组件采用双侧对称滚轮组布局，每侧配置多组贴合工字钢翼缘的滚轮，滚轮通过销轴与轴承安装在侧部安装立板上，立板与底部的横梁承载基体刚性连接，确保滚轮与轨道翼缘的接触压力均匀分布，避免单侧受力导致的滚轮偏磨、卡滞问题。设计过程中优先考虑了行走过程的平稳性，滚轮型面采用与工字钢翼缘斜面匹配的锥面轮廓，可在行走过程中自动对中，抵消轨道安装过程中存在的小幅直线度误差，减少运行过程中的横向窜动；侧立板与横梁基体的连接位置设置了可调间隙结构，可根据不同规格工字钢的翼缘厚度微调滚轮与轨道的贴合间隙，既保证行走过程无明显晃动，又不会因间隙过小导致滚轮卡阻、运行阻力过大。从安装边界来看，组件的整体宽度适配常规10号至25号轻型工字钢的翼缘宽度范围，横梁基体的长度可根据实际负载的跨距需求调整，本次呈现的结构为双组滚轮支撑的标准跨度版本，两端滚轮组的中心距预留了足够的抗倾覆余量，即使负载作用点偏离横梁中心一定距离，也不会出现滚轮脱轨、侧翻的风险；横梁基体上预留了标准的负载安装接口，可直接挂载电动葫芦、工装吊具、物料承载平台等下游作业部件，无需额外进行安装面的二次加工。实际运行过程中，这套组件可配合牵引机构实现沿轨道的往复移动，滚轮内置的密封轴承可适应车间多粉尘的作业环境，无需频繁加注润滑脂即可保证长期稳定运行；侧部的限位结构可在组件行至轨道端部时与轨道挡块接触，避免超行程脱轨，同时滚轮组的布局可同时承受垂直方向的负载载荷与横向的水平作用力，在启动、制动的惯性冲击下也能保持稳定的行走姿态，不会出现啃轨、异响等常见的轨道行走故障。在结构细节处理上，所有滚轮的销轴均采用防松结构固定，避免长期运行过程中销轴窜动导致的滚轮脱落；横梁基体采用型材拼接焊接结构，焊接后进行整体去应力处理，保证长期承载过程中不会出现焊接变形导致的滚轮组位置偏移，所有与滚轮配合的安装面均进行了铣削加工，确保两侧滚轮的同轴度、平行度符合行走精度要求，减少运行过程中的阻力损耗。这类组件相比传统的单轮行走小车，承载能力更强、运行稳定性更高，尤其适合对移动平稳性有要求的轻型起重作业场景，比如车间内的精密部件吊运、生产线上的工装模具换模移位、仓储区域的轻型物料堆垛转运等场景，可根据实际的负载重量、轨道规格调整滚轮数量与横梁截面尺寸，适配从几百公斤到数吨级的不同负载需求，结构模块化程度高，易损件更换便捷，日常维护仅需定期检查滚轮磨损情况与连接螺栓的紧固状态即可，无需复杂的维保操作。
