带防尘翻盖的小型快插式软管耦合接头

在工业气动控制、低压流体输送、通风监测的管路布设场景里，这类小型耦合接头是管路断点快速对接、检测元件临时接驳的核心连接件，很多现场运维人员在做压力点位排查、临时通风支路接驳时，都会优先选用这类结构紧凑的快接件，不用额外缠生料带、配法兰紧固件，徒手就能完成对接与脱开，能大幅压缩现场管路调整的作业时长。

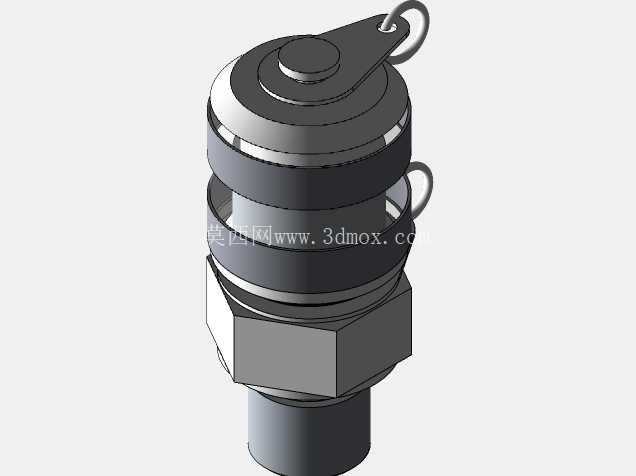

从结构设计逻辑来看，这款接头采用下置外六角安装基座的布局，六角对边尺寸适配常规14号开口扳手的操作空间，基座下方的外螺纹段采用通用管螺纹规格，可直接拧入预设在设备壁面、管路支管上的内螺纹接口，螺纹段长度控制在12mm左右，既保证足够的螺纹啮合长度满足低压工况下的密封要求，又不会因为螺纹过长导致拧入后突出内壁干扰流道。基座上方的主体段做了多层环形卡槽设计，最靠近基座的卡槽用于嵌入橡胶密封垫圈，对接时和母头端面形成硬软结合的密封面，可承受最高1MPa的气压或水压无渗漏；中间的环形槽是钢珠锁止结构的容纳位，对接时母头的锁止钢珠卡入该槽位，可承受不低于300N的轴向拉脱力，避免管路带压时接头意外脱开引发介质泄漏。

顶部的翻盖式防尘结构是这款接头区别于常规快插接头的核心设计点，翻盖通过侧边的金属扭簧铰接在接头主体顶端，扭簧的预紧扭矩设置在0.2N·m左右，既可以在接头未对接时自动盖合密封端口，阻挡车间内的金属碎屑、粉尘、切削液溅入接头内部污染流道，又不会因为弹力过大导致对接母头时需要额外施加过大的按压力。翻盖边缘做了翻边扣合结构，盖合后和接头顶端的密封凸台完全贴合，即使在有振动的设备上长期使用，也不会因为振动松脱导致防尘失效；翻盖顶端的挂环可用于穿装防丢绳，将翻盖和接头主体或者相邻管路绑定，避免翻盖打开后脱落遗失。

从实际使用的边界条件来看，这款接头适配内径6-8mm的柔性软管，对接后的整体通径保持在5mm左右，流道内部做了圆弧过渡处理，没有直角台阶，介质流经时的局部阻力系数控制在0.3以内，不会因为接头的存在造成过大的压力损失，完全满足压力监测、低压通风这类对压损敏感的场景需求。接头主体采用304不锈钢材质加工，表面做了钝化处理，可适配压缩空气、清水、弱腐蚀性气体等多种介质，在-20℃到80℃的工作温度区间内，密封件不会出现硬化失效、金属件不会出现锈蚀卡滞的问题。

建模过程中需要重点关注几个配合尺寸的公差控制：锁止钢珠的卡槽深度公差要控制在±0.05mm以内，深度过浅会导致锁止力不足容易脱开，深度过深则会导致对接和脱开时卡滞，操作手感生涩；顶部翻盖的铰接孔和铰接轴的配合采用间隙配合，间隙值控制在0.02-0.04mm，既要保证翻盖转动灵活无卡滞，又不能间隙过大导致翻盖晃动影响密封效果；下方外螺纹的同轴度公差要控制在Φ0.1mm以内，避免拧入安装接口后接头主体偏斜，导致和母头对接时出现别劲、密封不严的问题。另外，接头主体上的多层环形槽的槽口都做了0.2mm的圆角处理，避免安装密封件、对接母头时划伤橡胶密封件，延长密封件的使用寿命。

在设备选型适配时，需要注意这款接头属于低压工况用连接件，不能用于高压液压管路、蒸汽管路这类高温高压场景，安装时要保证对接的软管端面裁剪平整，套入接头尾端的竹节式倒刺结构后，要用喉箍箍紧，避免软管在带压状态下脱落。日常维护时，只需要定期清理翻盖铰接缝隙里的积尘，检查密封垫圈是否有老化开裂的情况，不需要额外加注润滑油，因为接头内部的密封件采用丁腈橡胶材质，和常规润滑脂接触后容易出现溶胀失效，反而会缩短接头的使用寿命。
