菱形法兰式带座支撑轴承组件结构设计

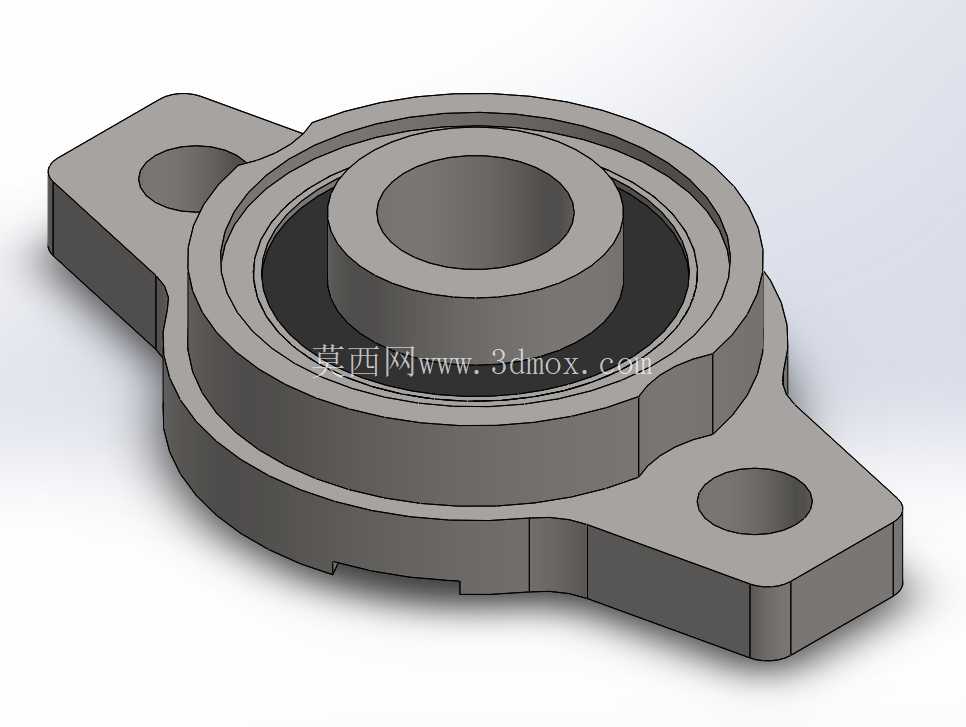

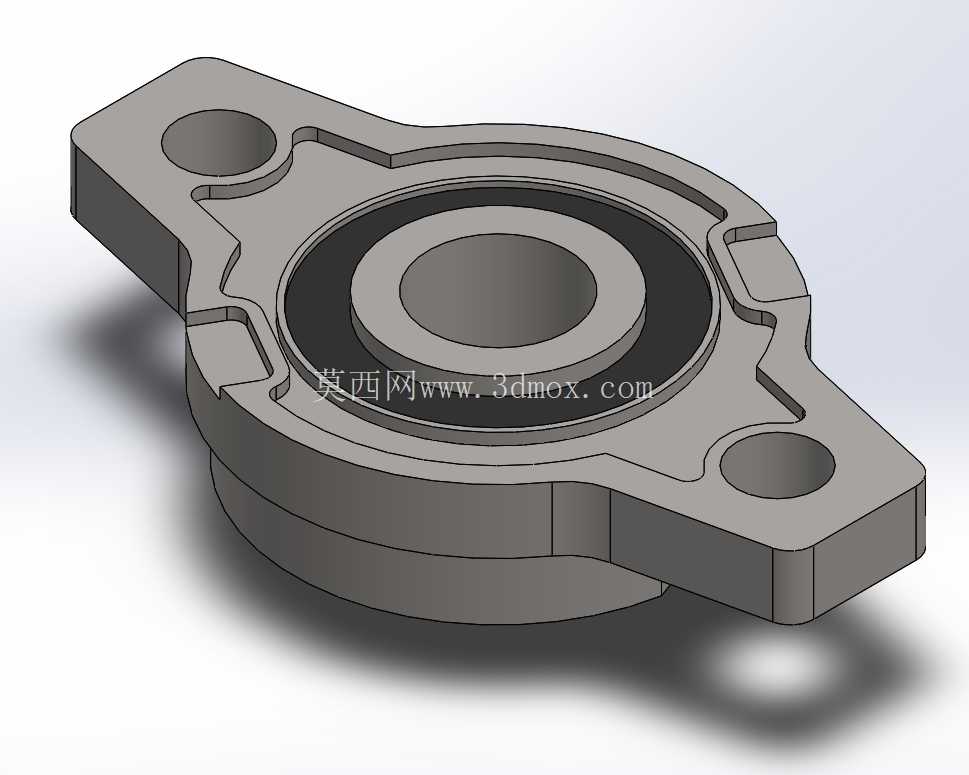

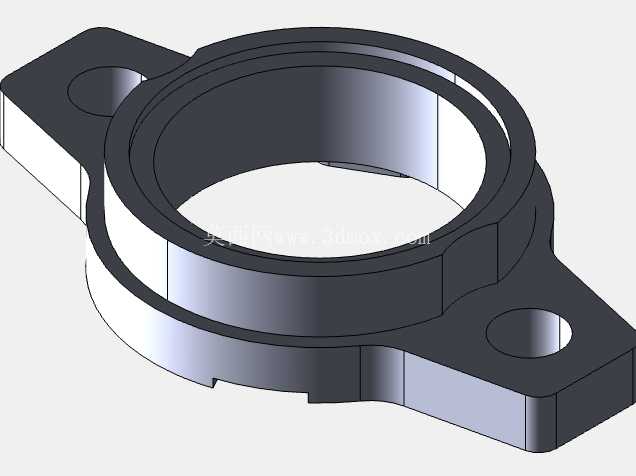

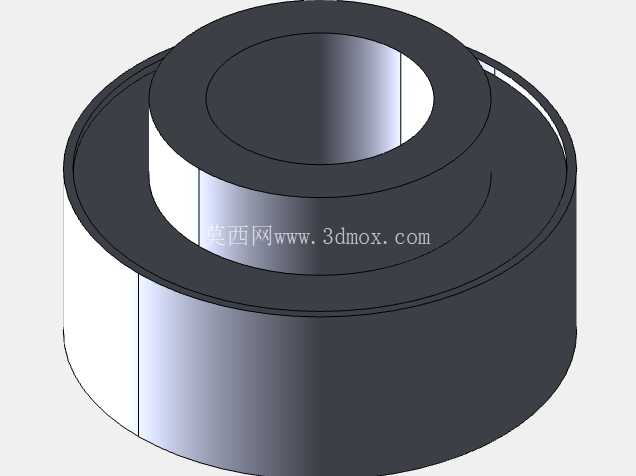

在轻工输送线、小型自动化专机、食品包装设备的从动辊筒支撑、小型同步带轮张紧侧固定这类场景里，经常会遇到安装空间局促、安装基准面为薄板、需要快速对中转轴的需求，常规的立式铸钢轴承座整体高度偏高，安装孔距偏大，无法适配这类紧凑布局的安装要求，这种菱形切边结构的法兰支撑轴承就是针对这类场景优化的支撑元件。这款轴承组件的核心功能是为直径12毫米的光轴提供径向旋转支撑，同时通过自身一体的法兰结构直接完成与安装面板的固定，不需要额外加工轴承安装沉孔或者配套轴承座，大幅降低安装面的加工难度，对于1-5毫米厚度的钣金安装面板来说，只需要加工对应位置的中心过孔和两个安装孔，就可以完成轴承的固定，不需要额外做焊接凸台或者铣削安装平面，非常适合薄板类设备机架的装配场景。从结构设计逻辑来看，这款轴承采用了两孔菱形法兰的布局，两个安装孔对称分布在轴承中心的两侧，安装孔规格为M6，对应的螺栓穿过法兰上的沉孔直接锁紧在安装面板上，菱形的外轮廓切掉了圆形法兰多余的边角材料，既减少了轴承座自身的占用空间，也降低了整体的重量，在对重量敏感的小型移动设备、悬臂式支撑结构上，这种轻量化的设计能有效减少悬臂端的负载，降低转轴的附加弯矩。轴承主体的内嵌部分采用了台阶式结构，法兰面贴合安装面板外侧，内嵌的圆柱段可以卡入安装面板的中心过孔，装配时能自动完成中心定位，不需要反复调整轴承的同轴度，只要两个安装螺栓锁紧，轴承的中心就会和安装孔中心保持重合，能有效减少装配时的对中时间，对于批量装配的生产线来说，这种自定位的设计能大幅提升装配效率。轴承内部的滚动支撑结构采用了密封式深沟球轴承结构，自带的接触式密封圈可以阻挡外界的粉尘、切削液、水汽进入轴承滚道，在木工机械、食品输送、普通车间环境下不需要额外添加密封防护结构，就能保证轴承的长期稳定运行，减少日常维护的频次。从安装边界尺寸来看，法兰的两个安装孔中心距适配常规的小型轴承安装标准，法兰整体的最大宽度不会超过两个安装孔外侧的切线范围，在排布相邻轴系的时候，两个同规格轴承的最小中心距可以压缩到法兰外轮廓相切的尺寸，比传统四方法兰轴承的排布密度更高，能在有限的安装面板上布置更多的轴系结构，适合多辊轴排布的小型输送设备、分拣机构使用。在实际选型使用的时候需要注意，这款轴承主要承受径向载荷，能够承受的轴向载荷较小，不适合用于有较大轴向推力的轴系支撑，比如丝杆传动的固定端、斜齿轮传动的支撑位这类存在持续轴向力的场景，更适合用于同步带传动、平皮带传动、从动辊筒这类以径向负载为主的旋转支撑场景。设计建模的时候，法兰部分的过渡圆角做了优化，避免了尖角处的应力集中，在承受冲击载荷的时候，法兰根部不会因为应力集中出现断裂问题，轴承外圈和法兰座的配合采用了过盈配合加止动卡槽的结构，防止轴承外圈在法兰座内出现跟转的问题，长期运行也不会出现外圈蠕动磨损座孔的情况。两个安装孔的位置做了沉头设计，M6内六角螺栓锁紧后螺栓头不会高出法兰表面，不会和旁边的旋转零件发生干涉，安装完成后整个轴承组件的外侧表面平整，没有突出的结构，在设备外侧安装的时候也不会出现勾挂线缆、刮碰操作人员衣物的问题。
