汽车冲压模具用钩形紧固螺栓结构

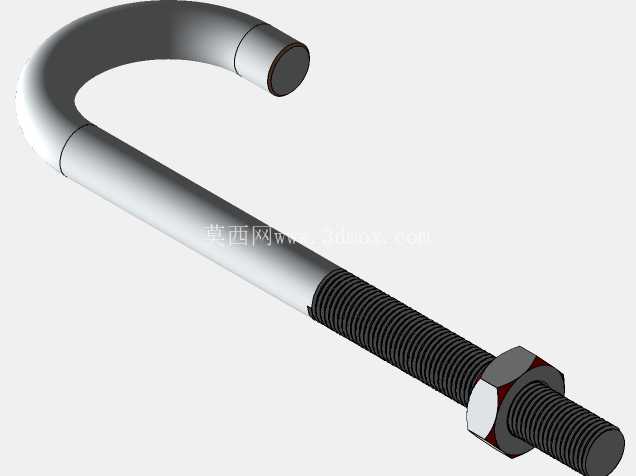

在汽车冲压生产线的模具装配环节，这类带弯钩结构的螺栓是非常常见的专用紧固连接件，和普通外六角螺栓、内六角圆柱头螺栓的直杆结构不同，它的一端弯折成封闭钩状，另一端加工有连续标准三角外螺纹，不需要额外加工配套的穿销孔或者焊接挂点，就能快速实现带挂接需求的部位锁紧固定。从实际应用场景来看，这类钩形螺栓最常出现在汽车覆盖件冲压模具的压料板限位、弹性卸料组件的预紧、模具起吊辅助挂点、冲压线工位器具的栏板固定这些位置，相比普通螺栓需要双侧拧入螺母的安装方式，钩端可以直接挂接在模具本体预制的挂台、销柱或者开孔挂板上，只需要在螺纹端拧入配套的防松螺母就能完成固定，单工位的装配耗时能缩短近40%，在频繁换模的汽车冲压车间里，这种快装结构能大幅减少模具拆装的辅助时间。

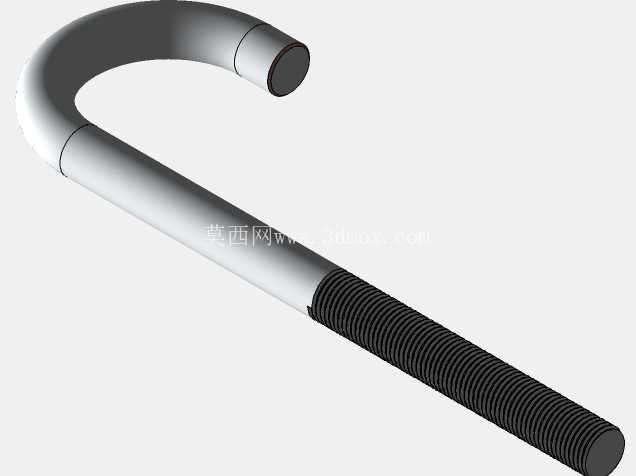

从功能特性上看，这款钩形螺栓的杆部采用等直径圆钢弯折成型，弯钩部分的弯曲半径做了圆滑过渡处理，没有尖锐的折角应力集中点，在承受反复冲击载荷的冲压工况下，弯折位置不会因为应力集中出现早期断裂；螺纹段采用标准普通粗牙螺纹，和市面上通用的六角螺母、防松垫圈、球面垫圈完全兼容，不需要定制特殊规格的配套紧固件，现场维护替换时不需要单独准备特殊配件。设计这类螺栓的时候，首先要确定弯钩的内圈直径，这个尺寸直接决定了它能适配的挂接轴径或者挂台厚度，如果内圈直径过小，会出现挂接不上的问题，直径过大则会导致挂接后存在过大的装配间隙，冲压设备运行时的振动会让钩部和挂接件之间产生撞击异响，长期使用还会造成钩部磨损变形。其次要控制弯钩段和直杆段的同轴度偏差，弯折加工时如果偏差过大，螺栓穿入安装孔后会出现别劲的情况，螺纹端拧入螺母时杆部会受到附加的弯曲应力，降低螺栓的整体承载能力。

从安装边界来看，这款钩形螺栓的直杆段光杆部分直径和螺纹段大径保持一致，穿入安装板的通孔直径只需要比杆部直径大0.5-1mm即可，不需要过大的安装避让空间；弯钩部分的轴向投影长度要小于安装位置的侧边避让距离，避免安装后钩部和模具的其他运动部件产生干涉；螺纹段的有效长度要根据被固定件的总厚度来选配，确保螺母拧紧后能露出2-3个螺距的螺纹，既保证足够的啮合扣数，也不会因为螺纹过长导致螺母拧入后超出安装空间，和周边的冲压送料机构、顶出杆产生碰撞。在实际选型使用时，还要根据被固定部件的总重量、冲压过程中承受的冲击载荷大小选择对应直径等级的螺栓，不能用小直径螺栓替代大规格产品，否则在冲压设备连续高速运行的振动载荷下，螺栓容易出现疲劳断裂，导致压料板移位、模具损坏的生产事故。另外，弯钩的开口方向要和受力方向保持一致，确保工作载荷是沿着螺栓直杆的轴向传递，不能让钩部承受侧向的掰扯力，否则很容易造成弯钩变形张开，失去紧固作用。和U型螺栓相比，这类单钩结构的螺栓只需要单侧安装螺母，在空间狭窄的模具内侧位置操作时更方便，不需要双手分别在两侧操作，适合模具内部操作空间有限的安装场景。
