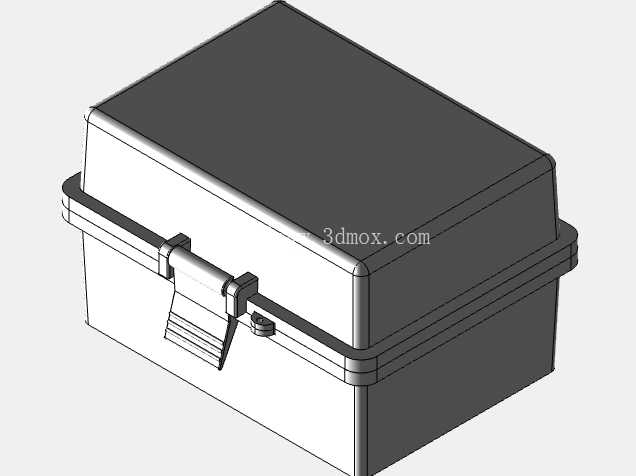

带锁扣密封式ABS电气元件收纳盒结构

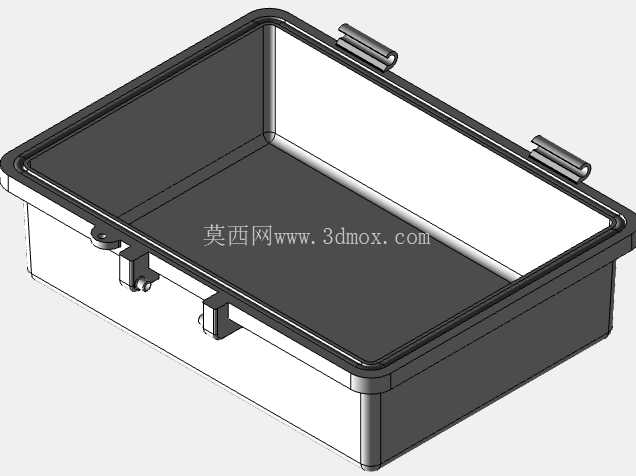

这款带搭扣锁止结构的硬质塑料壳体，在工业现场的电气配套场景里使用率极高，很多户外布线节点、小型工控模块的外置防护都会用到这类结构。从实际使用的角度出发，这类壳体首先要解决的是内部元件的防护问题，日常工况里难免遇到泼溅、积灰，甚至是现场作业时的意外磕碰，所以整个盒体的合缝位置做了一圈凸起的止口结构，上下盖扣合之后能形成错位的密封面，不需要额外加装密封圈就能满足普通工业场景的IP54级防护需求，要是用在潮湿多尘的场景，还可以在止口位置预留泡棉密封条的安装槽，直接提升防护等级。

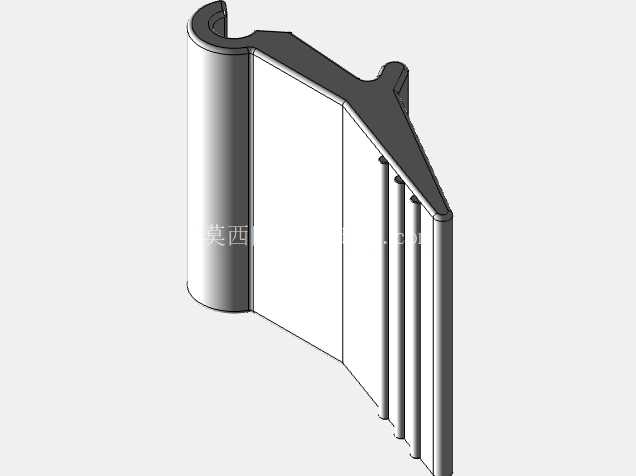

搭扣的设计是整个结构里最考验实用性的部分，这次做的是一体式弹性搭扣，和上盖的侧边做了一体化的衔接，扣合的时候靠塑料本身的弹性形变越过下盖的卡扣凸台，到位之后会有清晰的落位手感，不需要额外加装金属锁件就能实现可靠锁止，日常开合不需要工具，徒手就能操作，要是用在有防误开需求的场景，搭扣上还预留了铅封孔，可以穿铅封或者细扎带，避免非授权人员随意开启。搭扣的位置特意做了加厚的筋位处理，反复开合的疲劳寿命能满足工业产品的使用要求，不会用几次就出现断裂或者弹性失效的问题。

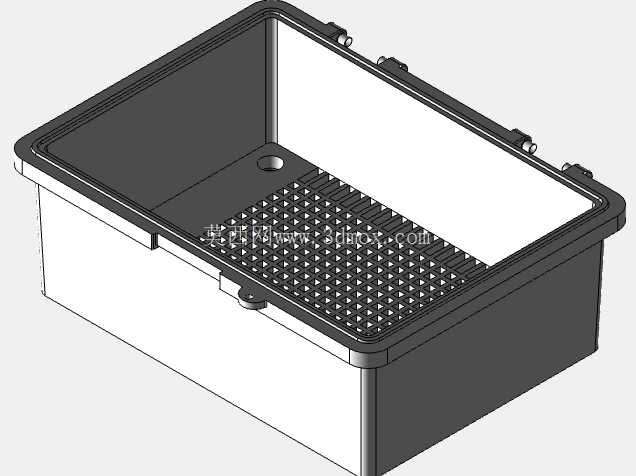

尺寸上这款壳体做的是190×150×115mm的规格，这个尺寸是经过多场景适配验证的，内部的净空间刚好能放下常规的小型接线端子排、小型继电器模组或者是低压信号采集模块，安装孔位在盒体底部预留了四个M4的螺丝柱，不需要额外做安装支架，直接用螺丝就能把内部的PCB板或者元件固定板锁在盒底，安装边界留的余量很足，侧边的壁厚是2.5mm，既保证了整体的结构强度，又不会因为壁厚过大导致注塑的时候出现缩痕，四个边角都做了R8的圆角过渡，一方面是避免锐角划伤操作人员，另一方面也能提升壳体的抗冲击性能，跌落的时候圆角能分散冲击力，不容易出现开裂。

设计的时候特意把上下盖的合模线做在了侧边止口的位置，后续注塑生产的时候飞边很容易处理，不会影响外观和合缝的精度。盒盖的顶面做了微弧的处理，不是完全的平面，这样堆码的时候上面的盒子不容易滑落，而且平面度更好，不会因为注塑收缩出现中间凹陷的问题。内部的空间没有做多余的隔断，给使用者留足了自定义改造的空间，要是需要分舱放置元件，可以自己加装隔板，或者在内部预留的卡槽位置插装分隔板，适配不同的元件收纳需求。

从现场使用的反馈来看，这类壳体最容易出问题的地方就是搭扣和盒体的连接位置，所以在建模的时候特意在搭扣和盒身的衔接处做了渐变的加厚处理，分散应力集中点，避免反复弯折的时候出现应力断裂。盒体的侧壁也做了均匀分布的加强筋，从底部一直延伸到合缝位置，提升整个侧壁的刚性，拿取的时候不会出现明显的形变，就算是装满元件之后单手拎着搭扣位置，也不会出现盒体变形导致脱扣的问题。

很多做小型电气设备的厂家都会选用这类通用壳体做二次开发，不用自己开模做外壳，能省掉很大一笔开模成本和周期，只要把内部的元件布局适配好，直接就能组装成成品。这款结构的拔模角度都做了统一的1.5度，注塑的时候脱模很顺畅，不会出现粘模的问题，适合批量注塑生产，材料选用ABS也是兼顾了强度和成本，ABS的抗冲击性好，表面容易做喷涂或者丝印处理，后续要是需要做品牌标识，直接在盒盖顶面丝印就可以，附着力足够。

实际安装的时候，底部的安装孔位做了沉台设计，锁螺丝之后螺丝头不会突出盒体底面，放在桌面或者安装在机柜里的时候都能保持平整，不会出现晃动。上下盖的定位靠四个角的定位柱实现，扣合的时候定位柱先插入对应的定位孔，保证合缝均匀，不会出现上下盖错位的问题，就算是反复开合之后，合缝的位置也能保持一致的间隙，不会出现一边宽一边窄的情况。
