紧凑型基板安装气动线性滑动执行组件

在3C电子小零件组装、汽车冲压件上下料、轻载工位工件移位这类需要短行程平稳往复输送的场景里，这类紧凑型气动滑动组件是工位布局里出镜率极高的执行单元，区别于大负载的电动滑台，它不需要额外配置伺服驱动与复杂的控制程序，仅通过气动回路的通断就能完成固定行程的往复动作，适配多数工厂现有气源工况，改造成本与维护门槛都更低。

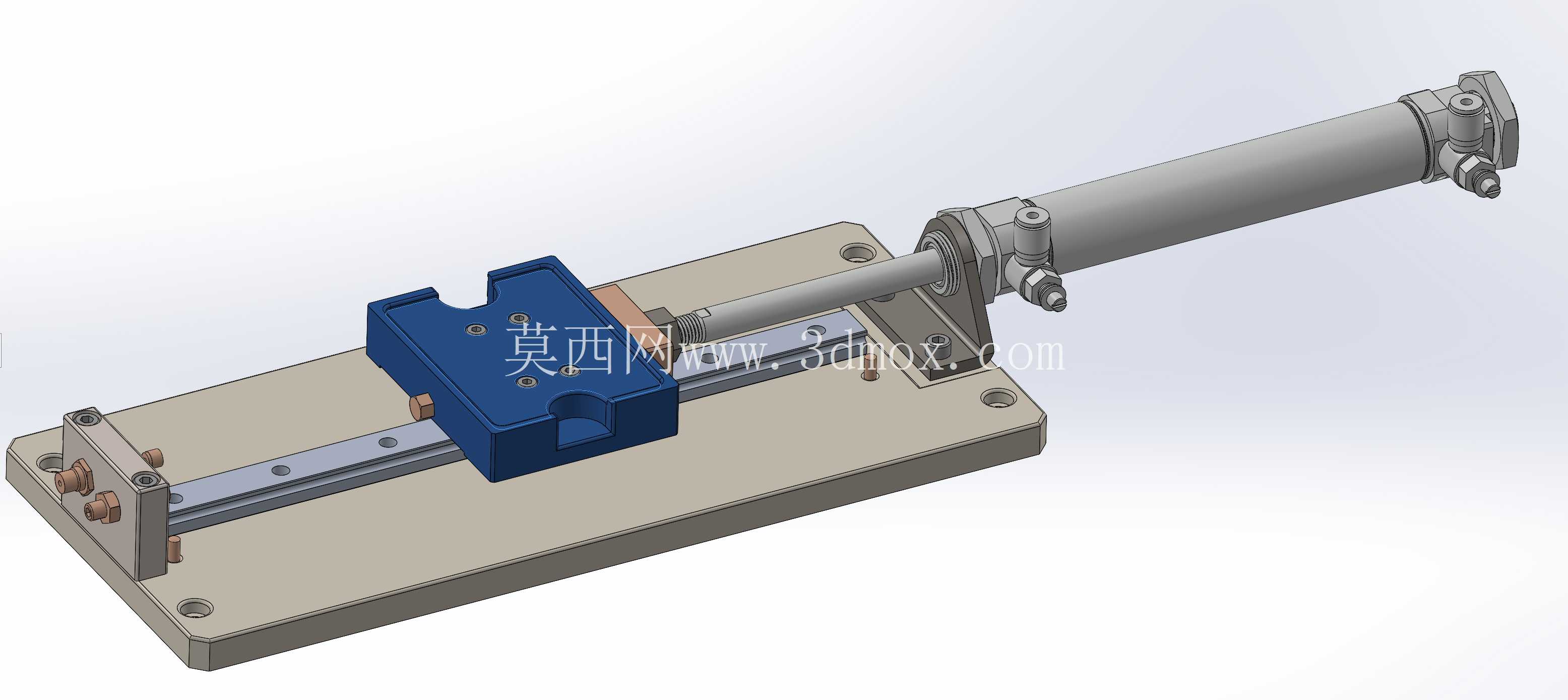

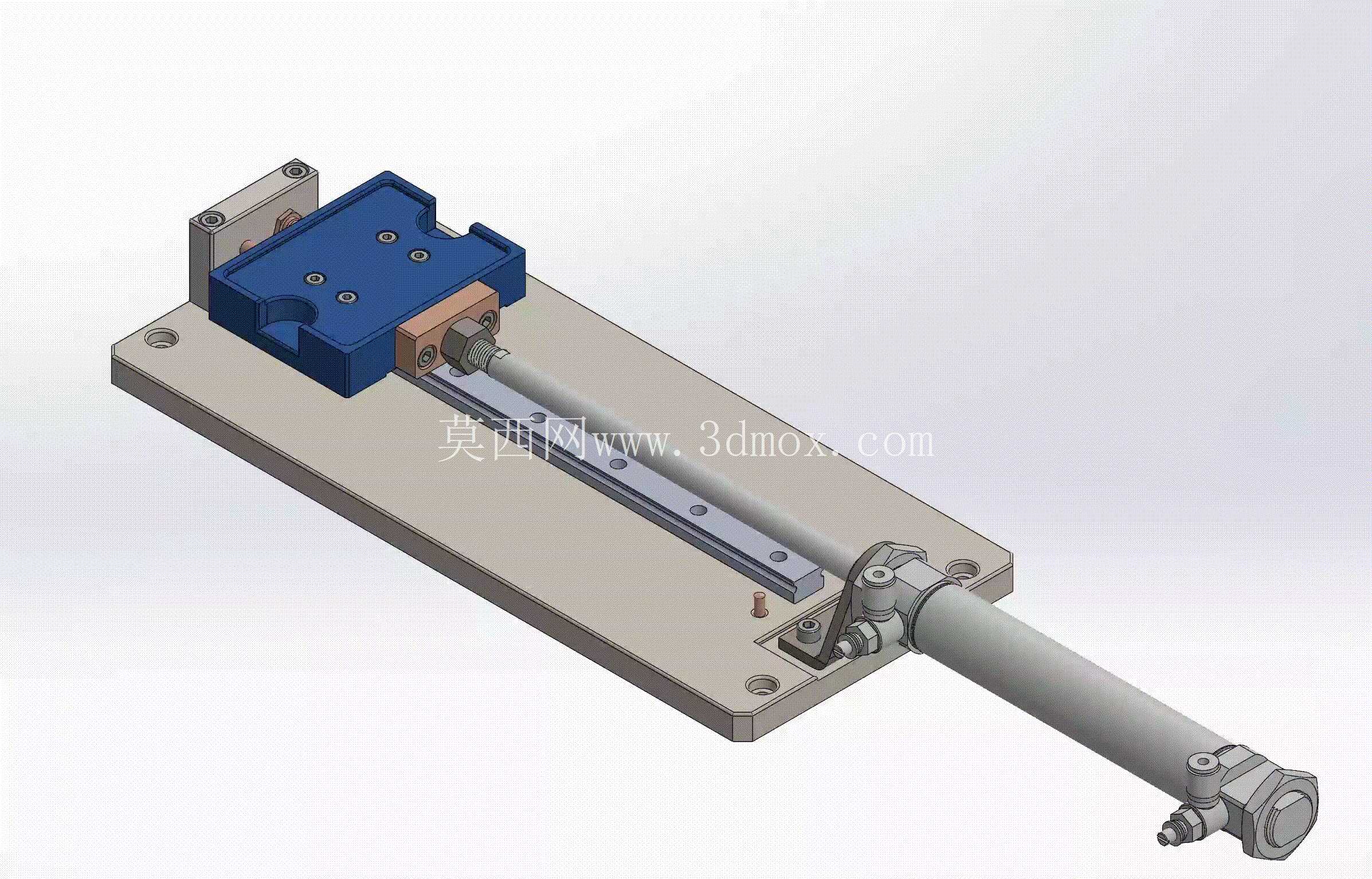

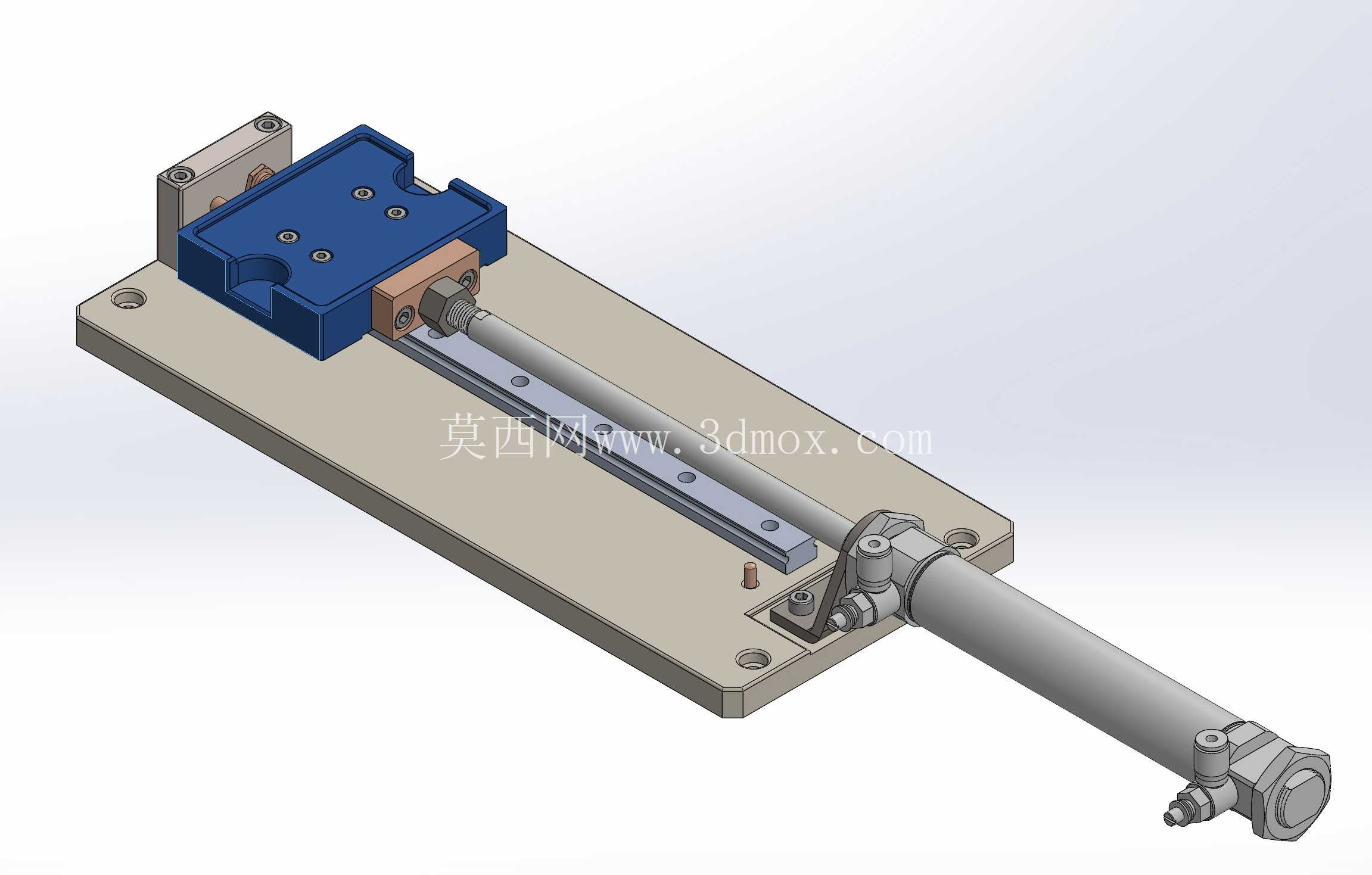

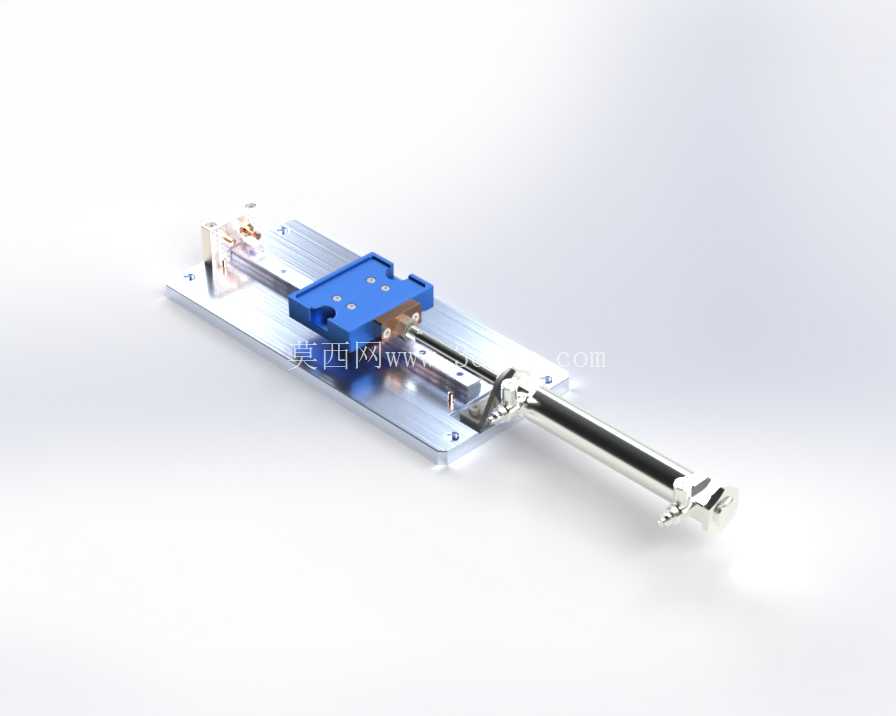

整个组件以整块平直金属基板作为安装基准，基板上预留了规则排布的沉头安装孔位，可直接通过内六角螺栓固定在设备台面、工装立板或者流水线旁的支架上，安装时不需要额外加工复杂的定位槽，只要保证安装面平面度公差在0.05mm以内，就能避免导轨装配后出现卡滞。基板上平行固定两根高精度引导线性导轨，导轨与基板的连接采用密集的小规格螺栓锁紧，保证导轨全程与基板基准面平行，移动托架通过内嵌的直线滑块与导轨配合，滑块预压调整到轻预压等级，既可以消除侧向间隙，又不会因为预压过大导致气缸推力损耗。

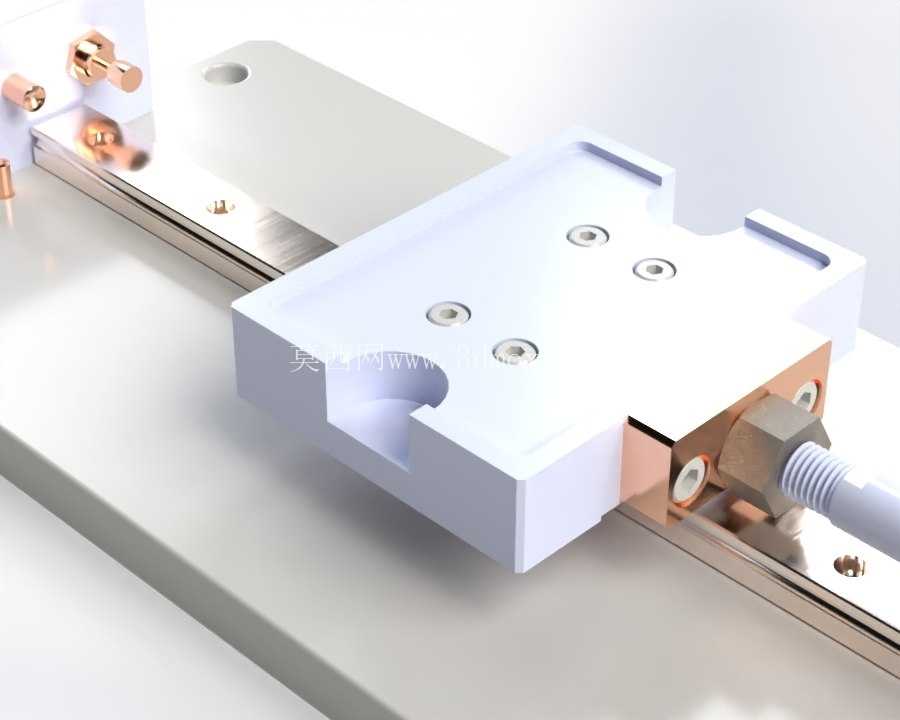

驱动部分采用标准笔型气缸，气缸缸体通过尾部铰接支座固定在基板一端，气缸活塞杆端部通过浮动接头与移动托架连接，这种连接方式可以抵消少量的装配同轴度误差，避免活塞杆承受径向力导致密封件过早磨损。移动托架的顶部工作台面做了密集的螺纹孔阵列，孔位间距按照通用工装的安装尺寸设计，可以直接加装小型气动夹爪、真空吸盘座、工件定位块或者检测传感器支架，不需要二次加工转接板，能快速适配不同的作业需求，比如在小零件冲压工序里，托架上安装定位工装就能完成坯料的工位间输送，在检测工位上加装传感器支架就能带动检测头完成工件的多点位扫描。

设计时整体结构做了极简化处理，所有零部件都没有冗余的外凸结构，整体宽度控制在窄幅范围内，在多组并排布置的工位里，相邻组件的间距可以压缩到很小，不会出现结构干涉，能有效节省设备内部的安装空间。气缸的行程根据常规轻载工位的移位需求选定，全程运行时滑块的运行阻力均匀，在0.5MPa的供气压力下，托架的运行速度可以通过回路中的节流阀平稳调整，不会出现启动冲击或者末端窜动的情况，移动过程中托架的侧向偏摆量控制在极小范围内，保证顶部搭载的工装定位精度满足小零件装配、检测的公差要求。

日常维护时，只需要定期给线性导轨补充少量润滑脂，检查气缸密封件是否有漏气情况，不需要复杂的拆解保养，整体组件的可靠性高，适合在连续运转的自动化产线上长期使用。和传统的气缸搭配自制导向架的方案相比，这种集成化的滑动组件不需要现场加工导向零件，所有配合公差都在组件装配时调整到位，现场安装只需要固定基板、接通气源就能投入使用，能大幅缩短设备的组装调试周期，也避免了自制导向结构容易出现的卡滞、精度不足等问题。在冲压模具周边的自动化上下料布局里，这类组件可以安装在模具的出料侧，托架上接取冲压完成的小型零件后，横向移位到输送皮带上，全程动作节拍可以和冲床的滑块行程联动，不需要人工介入取件，既提升了生产效率，也避免了人工取件存在的安全隐患。
