车床用手摇丝杠式定心夹持工装

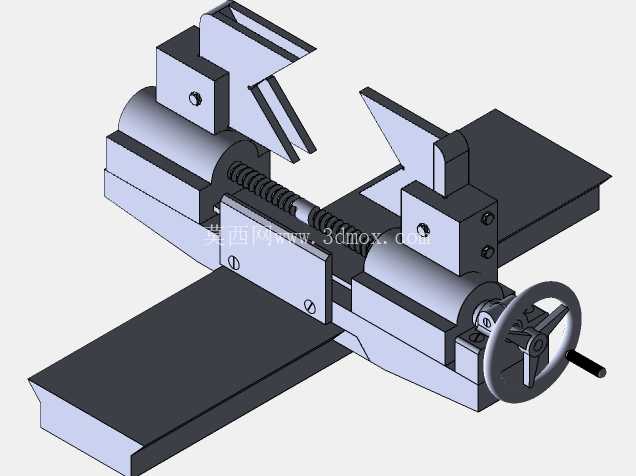

在普通卧式车床的轴类、套类零件加工工序里，工件装夹的同轴度误差直接决定最终加工精度，这款手摇驱动的定心夹持结构，正是针对中小批量轴套类零件二次装夹找正效率低的痛点设计的配套工装。日常车间加工中，经常遇到需要二次车削端面、钻中心孔或者修磨外圆的长轴类工件，用三爪卡盘装夹时找正时间往往占单件加工时长的三分之一以上，尤其是两端同轴度要求在0.02mm以内的工件，反复敲打工件找正的过程不仅耗费操作工精力，还容易因为夹紧力不均导致工件变形。这款定心夹持结构采用双向对开的V型夹持块设计，两根夹持块通过同一根正反牙丝杠驱动同步进给，转动端部手轮时，两侧夹持块会以工装中心轴线为基准同步向内收拢或向外张开，从机械结构上保证了两侧夹持面的对称度，不需要反复找正就能让工件轴线与车床主轴轴线保持重合，大幅缩短装夹辅助时间。

从结构布局来看，工装底部设置了平直的安装基准面，可直接固定在车床中拖板或者专用工装安装平台上，安装面预留的螺栓沉孔位置适配普通卧式车床的通用T型槽间距，不需要额外改造机床安装接口。手轮侧延伸出的操作杆长度经过受力测算，转动手轮驱动丝杠进给时，操作工单手即可完成夹紧操作，不需要额外加力杆就能提供足够的夹紧力，避免夹紧力过大导致薄壁工件夹伤变形。两侧V型夹持块的夹持面做了加宽处理，接触长度覆盖常见直径范围工件的稳定夹持区间，针对直径20mm到120mm的轴类工件都能实现稳定抱紧，夹持块上还预留了可更换压条的安装槽，加工不同材质工件时可以更换铜质、尼龙或者硬质合金压条，防止夹伤工件表面。

设计过程中特意将丝杠传动副做了封闭防护处理，日常加工产生的铁屑、切削液不会直接溅落到丝杠螺纹表面，减少日常维护清理的工作量，延长传动部件的使用寿命。夹持块与底部滑轨的配合采用燕尾槽导向结构，相比平导轨结构，燕尾槽的导向精度更高，承受侧向切削力时不会出现抬升窜动，车削过程中工件的稳定性更好。手轮与丝杠的连接位置设置了锁紧销，夹紧工件后可以将手轮位置锁死，避免加工过程中因为振动导致丝杠松动、夹持力下降引发的工件飞出安全隐患。工装整体的外形尺寸控制在普通车床中拖板的行程范围内，安装后不会影响刀架的正常走刀路径，加工时车刀可以顺畅走到工件的各个加工位置，不会与工装本体发生干涉。

在实际应用场景里，除了普通车床的轴类零件装夹，这款工装还可以适配外圆磨床、工具磨床的工件辅助夹持，针对长轴类零件磨削时的中间支撑定位也能适用，只需要更换对应V型角度的夹持块，就能适配异形截面工件的定心装夹需求。工装的整体重心经过配平设计，固定在移动拖板上随拖板往复进给时不会出现偏重卡顿的问题，进给运动平稳，不会因为工装自重影响机床的进给精度。两侧夹持块的开合行程做了限位设计，张开到最大行程时不会从滑轨上脱出，收拢到最小行程时也不会出现两侧夹持块碰撞的问题，操作容错率高，即使是新入职的操作工也能快速上手操作，不需要长时间的操作培训。
