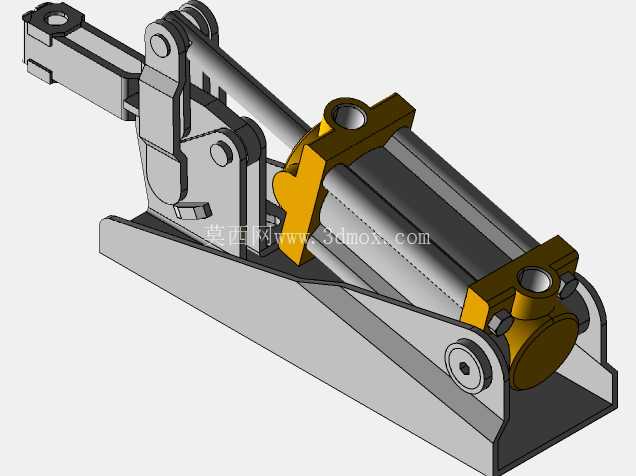

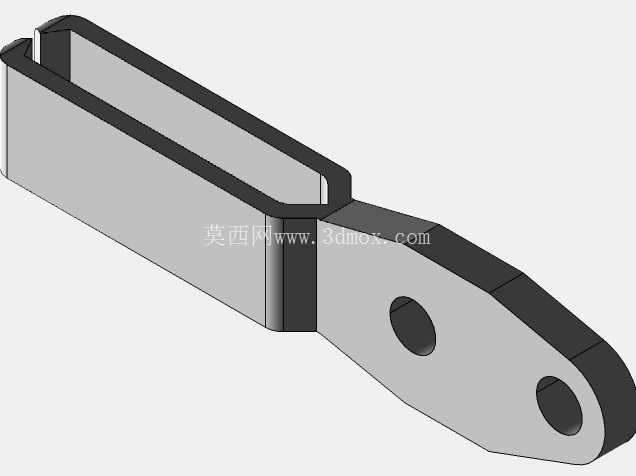

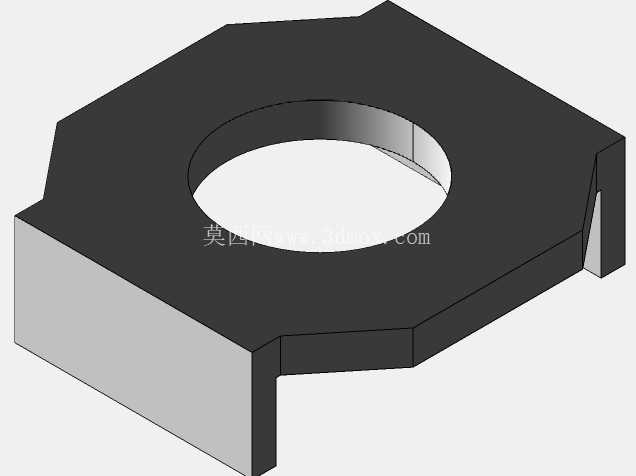

ELESA-GANTER GN860系列气动铰接夹紧机构

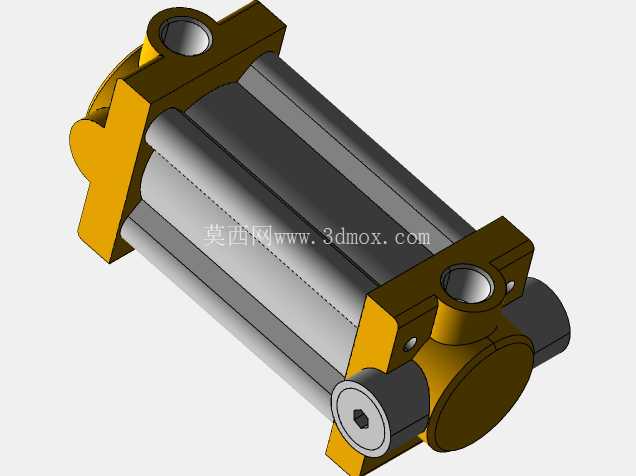

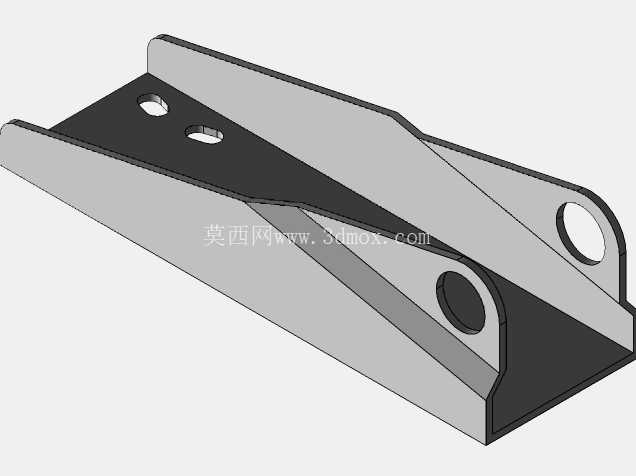

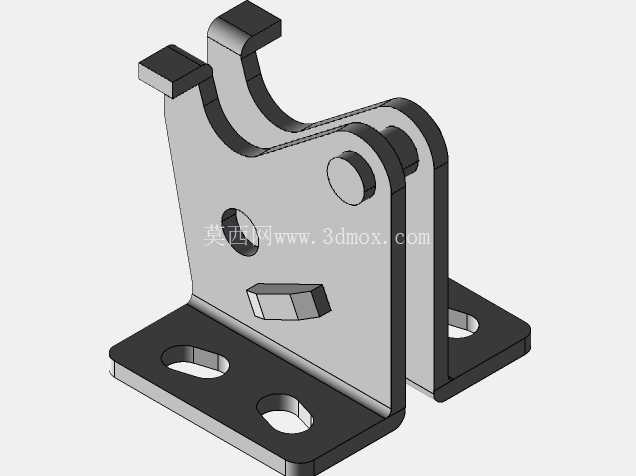

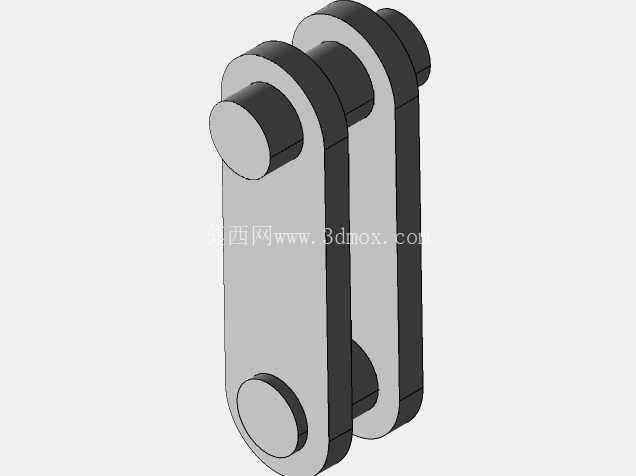

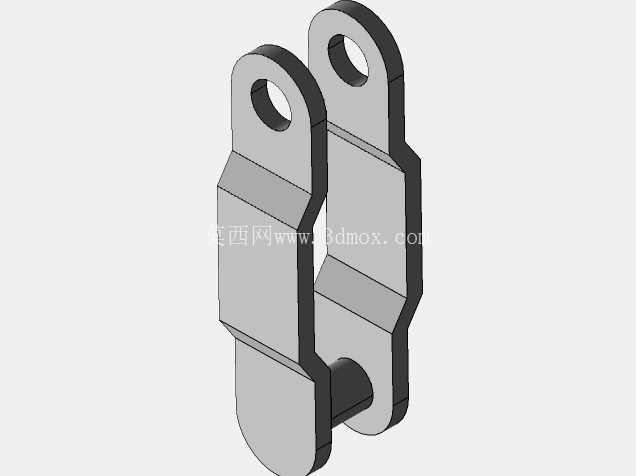

在汽车冲压生产线的焊装、冲压工序工位上，这类带气动驱动的铰接夹紧机构是工位夹具系统里的核心执行元件，区别于手动快速夹钳，气动驱动的结构可以直接接入产线的气动控制回路，配合工位的PLC信号实现夹紧、释放动作的自动化触发，不需要操作人员手动扳动夹臂，在连续节拍的冲压生产线上，能大幅降低操作人员的重复劳动强度，同时避免手动夹紧力度不一致带来的工件定位偏移问题。从结构组成来看，整个铰接夹采用杠杆式的力放大结构，底部的安装基座是整个机构的承载基准，基座上预留了沉头安装孔，可以直接通过内六角螺栓固定在工装基板或者冲压模具的安装面上，安装时需要保证基座的定位面与工装基板完全贴合，避免夹紧受力时出现基座翘曲，影响夹紧精度。夹臂部分采用多连杆铰接的传动结构，气动驱动缸的推力通过连杆组传递到夹头位置时，会按照杠杆比进行力的放大，最终在夹头处输出足够的夹紧力，保证冲压过程中工件不会因为冲裁力、成型力的作用出现位移。夹头位置设计了可调整的安装接口，可以根据不同工件的夹紧面形状更换对应的压头，比如针对平面工件可以使用平压头，针对型材类工件可以使用仿形压头，适配不同的工件装夹需求。设计这类铰接夹紧机构的时候，首先要核算的是夹紧力需求，根据冲压工序的冲压力大小、工件的材质厚度，计算出需要的最小夹紧力，再反向推导驱动缸的缸径、连杆的铰接点位置，保证在气源压力波动的常规工况下，输出的夹紧力仍有1.5倍以上的安全余量，避免生产过程中出现夹不紧的问题。其次要考虑机构的开合行程，夹臂打开时需要留出足够的工件取放空间，保证操作人员或者机械手取放工件的时候不会和夹臂发生干涉，同时夹臂闭合到位时，压头需要完全贴合工件的夹紧面，避免点接触造成工件表面压伤。铰接位置的销轴和衬套是整个机构的易损部位，设计时需要选用耐磨的合金材质，同时预留润滑注油通道，保证长期往复运动过程中铰接部位不会出现过度磨损，导致夹紧间隙变大、定位精度下降。气动驱动缸的两端都设置了缓冲结构，在夹臂开合到行程终点时可以降低冲击，避免长期冲击造成铰接部位松动，同时也能降低工位的作业噪音。从安装边界来看，这类铰接夹的整体外形是倾斜式的布局，相比垂直安装的夹紧机构，倾斜式的结构可以在保证夹紧行程的前提下，减少机构在工装基板上的占用空间，适合在排布密集的冲压工位工装上使用，安装时需要注意驱动缸的气管接口位置，预留出气管的弯曲空间，避免夹臂开合过程中挤压到气管造成气管破损漏气。在实际的产线应用中，这类铰接夹除了用在汽车冲压模具的工件定位夹紧上，也可以用在焊接工装、装配工装的工件固定场景，只要是需要重复夹紧、释放工件的工位，都可以根据安装空间、夹紧力需求选用对应规格的型号。在做三维建模的时候，需要准确还原各个铰接点的配合间隙，模拟夹臂开合的全行程运动，检查整个运动过程中各个零件之间是否存在干涉，同时要把安装孔的位置尺寸、夹头的行程范围、夹紧力对应的气源压力参数准确标注出来，方便后续做工装设计的工程师直接选型调用，不需要再重新核对安装尺寸。整个机构的外露金属部件都做了发黑或者镀锌的表面处理，适配车间内多油污、多切削液的作业环境，避免长期使用出现锈蚀，影响机构的动作灵活性。夹臂的受力部位做了加强筋结构，在保证整体结构轻量化的前提下，提升夹臂的抗弯强度，避免大夹紧力下夹臂出现弯曲变形，影响夹紧的可靠性。
