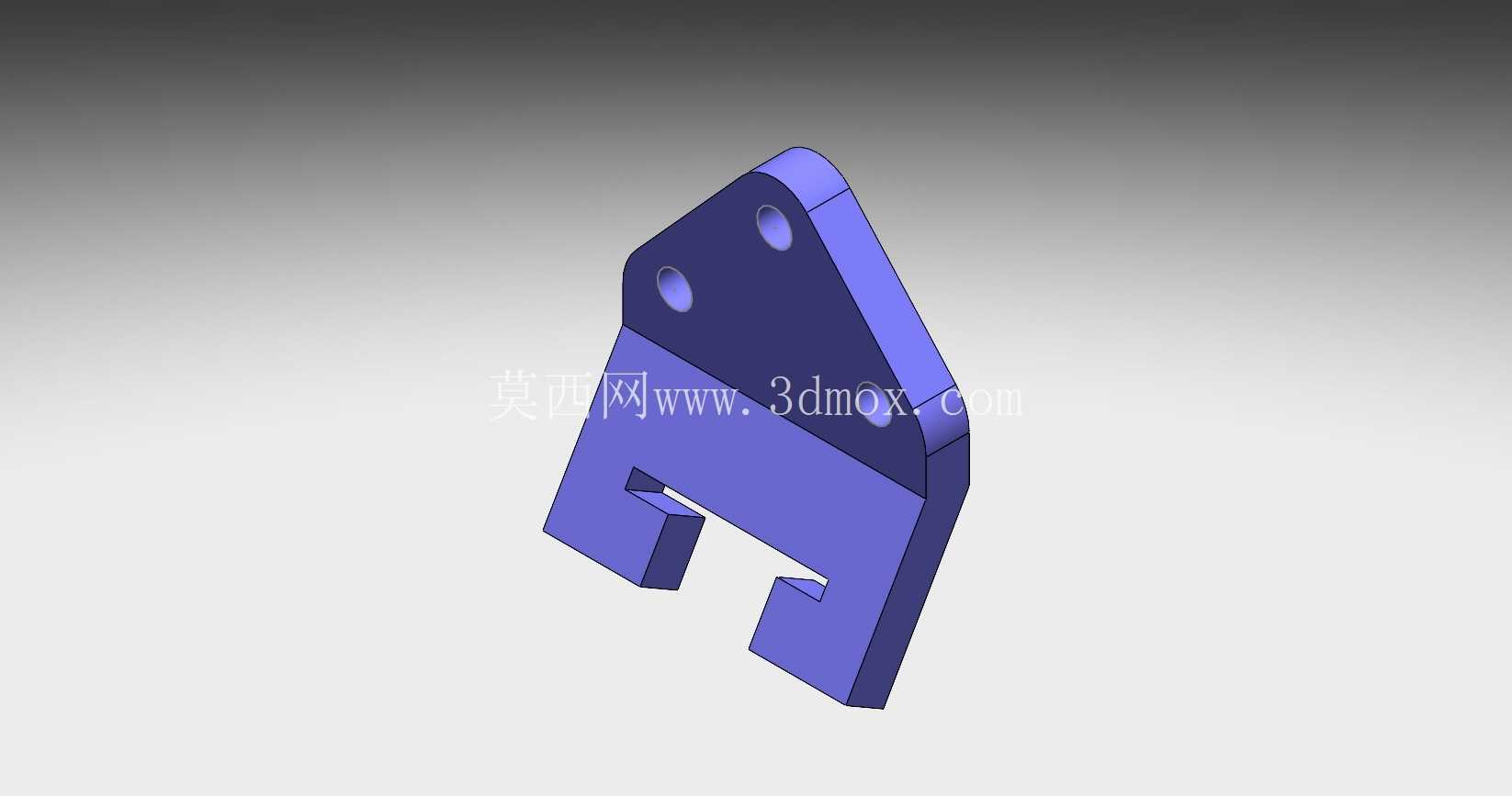

汽车冲压模具用角块结构三维设计

在汽车覆盖件冲压生产线的模具总成里，角块是承担边角定位、模架边角补强以及冲压行程末端硬限位的核心小尺寸构件，这类零件看似不起眼，却直接影响整套冲压模的合模精度与长期服役稳定性。日常冲压作业中，上下模反复开合带来的侧向冲击力，最先作用在模架的四个边角位置，角块通过嵌入模架边角的安装槽内，将集中的冲击载荷分散到相邻的模架基体上，避免模架边角长期受交变载荷出现应力开裂，同时在合模过程中，角块的垂直基准面可以为上下模提供边角位置的定位参考，抵消部分导柱导套配合间隙带来的边角错位量，保证冲压件边角处的成型尺寸公差控制在±0.02mm以内。

从设计思路上看，这类角块的结构完全围绕冲压现场的实际工况展开，整体采用直角块式结构，两个互相垂直的安装基准面经过精加工处理，平面度要求控制在0.01mm以内，安装时通过沉头螺栓与模架基体锁紧，安装面与模架贴合面的接触面积不低于90%，避免受冲击时出现局部应力集中。角块的工作端面根据使用场景不同有差异化设计，承担硬限位功能的角块端面会做淬火处理，硬度达到HRC55-60，能够承受连续冲压过程中上万次的刚性碰撞而不出现塌陷变形；承担定位功能的角块会在基准面上加工出定位销孔，通过圆柱销与模架做精准定位，消除螺栓连接带来的装配间隙。

从安装边界来看，这类角块的外形尺寸通常根据模架的边角尺寸匹配设计，直角边长度一般在80mm到150mm之间，厚度根据冲压设备的吨位从20mm到50mm不等，安装时需要保证角块的直角棱边与模架的边角棱边对齐，突出模架基准面的高度严格控制在设计值范围内，过高会导致合模时出现干涉，过低则无法起到限位与定位作用。在冲压模具的装配流程中，角块的安装通常在导柱导套装配完成、上下模初定位之后进行，通过塞尺检测角块与模架贴合面的间隙，调整到符合装配要求后再锁紧螺栓、打入定位销，装配完成后还需要进行空载合模测试，检查角块的接触痕迹是否均匀，避免出现局部接触导致的受力不均。

在实际生产场景中，角块的损耗通常出现在长期冲压后的端面磨损以及安装螺栓松动后的移位，日常模具维护时需要重点检查角块的端面磨损量，当磨损量超过0.1mm时就需要及时更换或者重新磨削端面，同时定期复紧安装螺栓，检查定位销是否出现松动，避免因为角块失效导致上下模错位，造成冲压件报废甚至模具损坏。不同于模具上的大型成型部件，角块属于易更换的标准化工装配件，同系列吨位的冲压模角块具备一定的互换性，设计时会尽量统一安装孔位与外形尺寸，减少现场备件的种类，降低维护成本。

建模过程中需要重点关注角块的基准面形位公差标注，安装孔的沉头深度、销孔的配合公差都需要严格按照冲压模具设计规范设定，直角棱边处需要根据装配要求设计微小的倒角，避免安装时因为棱边毛刺导致贴合不严，工作端面的粗糙度要求达到Ra1.6，保证接触受力均匀。这类零件虽然结构简单，但是每一处尺寸与公差的设定都直接关联到整套模具的运行精度，是汽车冲压模具中不可或缺的基础功能构件。
