多爪式圆形工件夹持卡盘结构设计

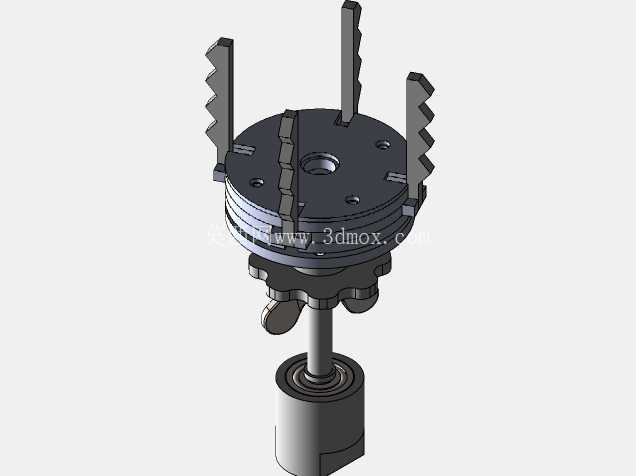

在自动化上下料、小型零件装配、管材类工件周转加工的场景里，这类多爪夹持卡盘的应用覆盖度非常高，不同于常规三爪卡盘靠盘丝联动实现同步夹紧的结构，这款卡盘的爪部做了齿形防滑设计，每一个卡爪的夹持面都加工有连续的锯齿形咬合结构，针对表面光滑的圆形棒料、薄壁管件，能在较低的夹持驱动力下获得足够的静摩擦力，避免工件在旋转加工或者移位过程中出现打滑偏转。从结构布局来看，卡盘的主体采用分层式圆盘基座设计，基座上均匀分布四个卡爪安装位，安装位预留了腰型调节槽，可根据待夹持工件的直径范围调整卡爪的初始位置，适配不同直径规格的圆形工件，不需要更换整套卡爪就能覆盖一定区间的夹持需求，这点在多品种小批量的加工场景里能大幅减少工装切换的辅助时间。卡盘底部的驱动端采用轴式连接结构，搭配滚动轴承做回转支撑，既可以配合旋转驱动机构实现工件的回转动作，适配圆周焊接、圆周打磨、管材环切这类需要工件自转的工序，也可以直接连接直线驱动部件，做单纯的夹持移位动作，适配自动化产线的物料抓取工位。设计阶段需要重点考虑的边界尺寸首先是卡盘基座的外径，这个尺寸直接决定了卡盘能避让的最小安装空间，基座上的安装孔位采用圆周均布设计，和标准的法兰安装尺寸做兼容，不需要额外做转接板就能直接固定在标准机械臂末端或者回转工作台的输出端。卡爪的伸出行程需要匹配待夹持工件的直径差，这款卡盘的卡爪行程设计覆盖了从小直径细棒料到中等直径管材的夹持范围，爪部的齿形角度经过反复校核，既保证咬合时不会对薄壁管件造成过度压痕，又能在高速回转时提供足够的夹持力，不会因为离心力导致夹持力衰减出现工件飞出的风险。驱动部分的连接轴直径和安装轴承的配合公差按照基孔制选择过渡配合，保证回转过程的同轴度误差控制在允许范围内，避免工件旋转时出现圆跳动超差，影响后续加工精度。实际应用中，这类卡盘常被用在汽车零部件的冲压件周转工位、小型管材的加工自动线、电子行业圆形壳体的装配工位，相比平口钳这类通用夹具，它的夹持对中性更好，四个卡爪同步动作时能自动将圆形工件的中心对准卡盘的回转中心，不需要人工反复找正，能大幅提升上下料的效率。卡爪的材质选择上，夹持齿面可以根据工件材质做替换，如果是夹持表面易划伤的铝件、铜件，可以在齿面加装尼龙或者聚氨酯材质的保护垫，不需要改动整体结构就能实现软夹持，适配不同材质工件的夹持需求。基座部分采用铝合金材质做轻量化设计，降低整体重量，当安装在机械臂末端时能减少机械臂的负载，提升运动响应速度，而受力较大的卡爪和驱动连接部分采用合金钢材质，经过淬火处理提升耐磨性，延长长期使用的寿命。安装时需要注意驱动端的轴向定位，保证卡盘回转时的端面跳动量符合工艺要求，同时要预留卡爪张开时的外围空间，避免卡爪张开过程中和周边的工装、设备部件发生干涉，尤其是在多工位紧凑布局的自动化设备里，卡盘的最大外轮廓尺寸，包括卡爪完全张开后的直径，是布局阶段必须核算的安装边界，不能只看基座本身的尺寸，否则很容易在调试阶段出现运动干涉的问题。另外，卡盘内部的联动结构做了防尘设计，基座的分层接缝处预留了密封槽，可以安装密封圈阻挡加工过程中产生的金属碎屑、切削液进入内部联动腔，避免卡爪运动出现卡滞，减少日常维护的频次，适合在有切削液、金属粉尘的加工车间环境里长期使用。
