铣床用90度V形定位夹持块结构设计

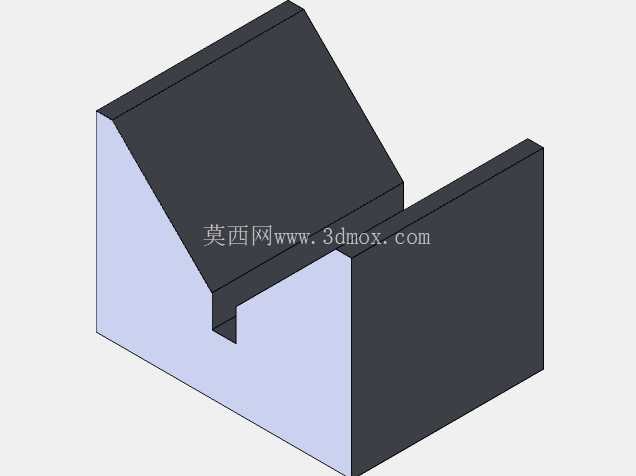

在常规铣床加工场景里，轴类、圆棒类工件的周向铣削、键槽加工，以及方形坯料的45度斜面铣削，一直存在装夹定位效率低、重复定位精度差的问题，这款90度V形块正是针对这类加工痛点设计的通用工装附件。从结构设计逻辑来看，整体采用一体式直角块构型，两个互相垂直的基准面经过平面度校准，可直接贴合铣床工作台的T型槽基准面安装，无需额外搭建角度靠模，大幅缩短装夹准备时间。V形开口的夹角严格控制在90度，开口深度经过载荷校核，既能够适配直径在一定范围内的圆形棒料，保证工件轴线与工作台进给方向平行，避免铣削过程中工件转动偏移；也可以将方形坯料斜置在V形槽内，直接形成45度的加工基准面，无需调整铣床主轴角度或者加装角度平口钳，就能完成方形工件的倒角、斜槽铣削作业。

从安装边界来看，这款V形块的底部为完整平面，可通过压板直接固定在铣床工作台面上，两个外侧垂直面可作为定位靠面，配合台虎钳使用时也能直接嵌入钳口，作为角度定位附件拓展台虎钳的装夹范围。V形槽的棱边做了微小的倒角处理，避免长期装夹工件后棱边磕碰变形影响定位精度，块体的壁厚经过刚性校核，在常规铣削切削力作用下不会发生形变，保证加工过程中的定位稳定性。

实际生产应用中，这类V形块的使用场景覆盖了普通立式铣床、万能摇臂铣床甚至小型加工中心的辅助装夹需求，当加工小批量的轴类零件键槽、圆柱销扁位，或者小型方形零件的45度斜面、V形槽结构时，无需定制专用夹具，借助这款通用V形块就能快速完成定位装夹。相比可调式角度夹具，这款固定90度的V形块没有活动调节结构，不存在配合间隙带来的定位误差，长期使用的精度保持性更好，维护成本极低，只需要定期清理V形槽内的切屑、避免基准面磕碰划伤即可。

设计过程中重点考量了工装的通用性与刚性平衡，没有为了适配过大尺寸的工件盲目加大块体体积，而是针对中小型零件的加工需求确定整体尺寸，既保证足够的装夹刚性，也不会因为体积过大占用过多工作台空间，影响其他工装的同时安装。V形槽的两个工作面经过表面淬火处理，硬度满足长期装夹钢制工件的耐磨需求，避免工件装夹过程中压伤工作面导致定位精度下降。在进行圆形工件装夹时，工件放置在V形槽内后，可配合压板从工件上方压紧，两个V形接触面会自动对工件形成对中定位，无需反复找正工件轴线位置，相比直接用平口钳装夹圆棒，找正时间能缩短七成以上，同时能避免平口钳硬爪夹伤圆柱表面的问题。在进行方形工件45度铣削时，将方形坯料的相邻两个面分别贴合V形槽的两个工作面，即可让工件的待加工面与铣刀进给方向形成45度夹角，无需计算垫铁高度、调整工件倾斜角度，装夹完成后可直接进刀加工，特别适合小批量多批次的斜面加工场景，能有效降低操作人员的装夹找正劳动强度，减少人为找正带来的角度误差。

此外，这款V形块的结构没有复杂的曲面或者特殊工艺结构，常规的铣削、磨削加工就能完成制造，车间如果有自制工装的能力，也可以参照这个结构用45号钢毛坯加工制作，热处理后即可投入使用，制作成本极低，但能覆盖的加工场景非常广泛，是铣床工位不可或缺的通用辅助工装。在使用过程中需要注意，装夹工件时的压紧力要作用在V形块的支撑范围内，避免悬臂压紧导致块体翘起影响定位精度，每次使用后清理干净切屑和切削液，防止工作面锈蚀，就能长期保持稳定的定位精度。
