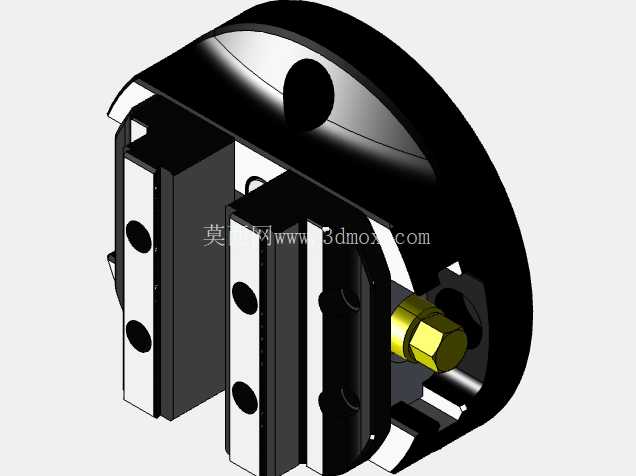

五轴加工用自定心夹紧虎钳结构

在多轴数控加工场景里，工件装夹的同轴度、重复定位精度直接决定了多面加工、联动加工的最终尺寸公差，这款适配五轴加工场景的自定心虎钳，正是针对小尺寸异形轴类、盘类零件的装夹痛点做的结构优化。日常车间里做五轴联动加工时，普通平口钳只能完成单基准面的夹紧，遇到需要绕轴回转加工的零件，找正时间往往占整个工序准备时间的六成以上，还容易因为找正偏差导致加工余量不均，甚至出现零件报废的情况，这款自定心虎钳的核心设计逻辑，就是通过双向同步的钳口运动，让工件在装夹过程中自动对准回转中心，省去反复打表找正的步骤。从结构设计来看，钳体的基座部分做了低轮廓设计，整体安装高度控制在适配五轴机床工作台的回转干涉边界内，当机床A轴、C轴联动摆角时，钳体边缘不会和主轴头、刀具夹头发生碰撞，哪怕是装夹长度较短的第五轴配套零件，也能留出足够的刀具运动空间。钳口的同步运动靠内部的正反丝杠副实现，丝杠两端的螺纹螺距完全一致，转动驱动端时两侧钳口以相同速率向中心靠拢，定心精度可以控制在0.02mm以内，对于需要在圆周方向加工多个特征、或者做斜孔、斜面联动加工的零件，一次装夹就能完成全部工序，不需要二次装夹找正。安装边界上，钳体底部做了标准的定位键槽，可以直接适配五轴转台的T型槽间距，也能配合零点快换板做快速换装，锁紧螺栓的位置做了下沉处理，不会突出钳体上表面，避免排屑时铁屑刮蹭螺栓头，也方便加工完成后用气枪直接清理钳体表面的切屑和切削液。实际应用中，这类虎钳除了用在五轴加工中心上，也可以装在数控分度头上完成轴类零件的等分铣削、钻削工序，针对小型零件的批量加工，自定心的结构能大幅降低操作工的装夹劳动强度，不需要每一件都打表找正中心，只要把零件放在两个钳口之间，转动驱动手柄就能完成定心夹紧，重复装夹的精度一致性远高于手动找正的普通虎钳。钳口部分做了可更换设计，针对不同外形的零件，可以更换平钳口、V型钳口或者软钳口，装夹圆形零件时用V型钳口能进一步提升定心稳定性，装夹异形零件时可以根据零件外形修铣软钳口，保证夹紧力均匀分布，避免零件装夹变形。整个结构的受力路径做了优化，夹紧力从钳口传递到内部丝杠，再直接传递到钳体基座，没有多余的受力薄弱环节，哪怕是做重切削铣削，钳口也不会出现抬升或者偏移的情况，内部的丝杠副做了防尘密封处理，切削液和细铁屑不会进入传动副内部，日常维护只需要定期在注油孔加注润滑脂就能保证运动顺畅，不需要频繁拆解清理。在做五轴加工的工艺排布时，这类自定心虎钳的低轮廓设计还能缩短刀具的悬伸长度，刀具从主轴伸出的长度越短，加工时的刚性就越好，切削参数可以适当提升，加工效率和表面质量都能得到改善，尤其是加工零件侧面的深腔特征时，短悬伸的刀具能有效避免振刀纹的产生。针对小批量多品种的加工场景，这款虎钳的适配性很强，不需要定制特殊的夹具底座，只要更换对应钳口就能装夹不同尺寸范围的零件，钳口的最大张开距离覆盖了常见小型五轴加工零件的尺寸范围，从几毫米的小轴到几十毫米的盘类零件都能稳定装夹。设计过程中还考虑了操作的便捷性，驱动手柄的位置设在钳体的侧面，操作时不会和机床的工作台或者护罩发生干涉，夹紧力的大小可以通过手柄的扭矩直观控制，避免夹紧力过大夹伤零件表面，或者夹紧力不足导致加工时零件移位。
