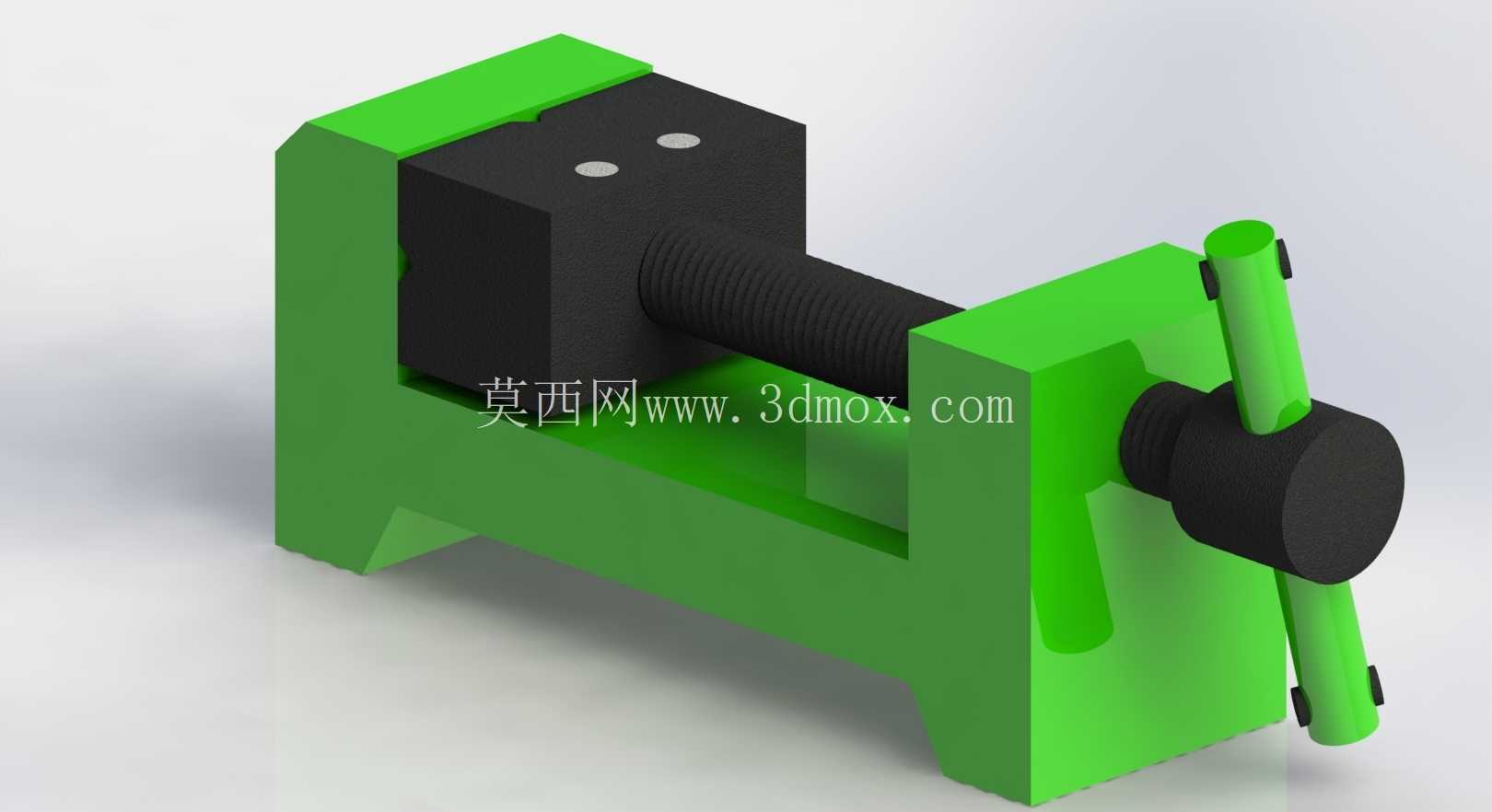

机加工用简易螺杆式台虎钳结构

在常规机加工车间的工位配置中，台虎钳是铣床、钻床、磨床、钳工台旁不可或缺的基础夹持工装，这款简易结构的台虎钳针对小批量维修、教学实训、轻型零件加工场景设计，没有冗余的快换、增力附加结构，完全依靠基础的机械传动逻辑实现工件夹紧功能。从结构布局来看，整体采用C型铸铁本体作为承载基座，基座底部预留的安装孔可直接通过T型螺栓固定在机床工作台或者钳工台面上，安装边界适配常规宽度的工作台T型槽间距，不需要额外制作过渡转接板，对于工位调整频繁的实训车间或者维修班组来说，拆装转移的便利性更高。活动钳身与固定钳身的配合面采用矩形导轨结构，相比燕尾导轨加工难度更低，日常维护时只需要定期清理导轨面的切屑、涂抹润滑脂即可保证滑动顺畅，不会因为细小切屑卡滞导致钳身移动卡涩。夹紧动力来源为梯形螺纹传动副，丝杠一端通过圆柱销与活动钳身连接，转动手柄时丝杠带动活动钳身沿导轨做直线往复运动，梯形螺纹的自锁特性可以保证夹紧后不会因为加工过程中的振动出现松脱，不需要额外加装锁紧机构，梯形螺纹的牙型强度足够应对轻型钢件、铝件、塑料件的夹持需求，常规钻削、铣削平面、锉修加工的切削力完全在承载范围内。固定钳身与活动钳身的钳口位置预留了钢制钳口板的安装槽，钳口板表面加工有交叉网纹，可以增加与工件接触面的摩擦力，夹持毛坯面或者表面粗糙度较高的工件时不会出现打滑移位，当钳口板磨损后只需要拧下固定螺丝即可快速更换，不需要整体更换钳身，降低了长期使用的维护成本。这款台虎钳的开口行程针对常规小型零件加工设计，最大开口距离可以满足常见的小型轴类、板类、异型零件的夹持需求，钳身高度设计兼顾了操作时的人体工学高度，安装在标准高度钳工台上时，操作人员站立或者坐姿操作都不需要过度弯腰或者抬臂，长时间进行锉修、划线、钻孔作业时的疲劳度更低。从设计思路上看，这款结构完全摒弃了复杂的油压增力、角度倾斜、旋转底盘等附加功能，所有零件都采用最常规的机械加工工艺即可制作，本体采用铸铁铸造后进行时效处理再加工导轨面和安装面，丝杠采用45号钢调质处理后车削梯形螺纹，手柄采用冷拉圆钢弯制，所有零件的加工精度要求都在普通机加工车间的设备能力范围内，不需要高精度的五轴加工或者特种加工设备，适合作为机械专业教学实训的建模、加工练习案例，也适合小型维修班组自行制作适配自身工位需求的夹持工装。实际使用过程中，夹持工件前需要先清理钳口位置的切屑和杂物，根据工件的夹持长度调整活动钳身的初始位置，转动手柄带动钳身靠近工件，待钳口接触工件后再适当加力夹紧，注意不要使用加力杆接长手柄过度施力，避免丝杠螺纹受力过大出现变形或者钳身断裂。针对不同材质的工件，可以在钳口与工件之间垫铜皮或者橡胶垫，避免夹伤工件已加工表面，尤其是铝件、铜件等软质材料加工时，软垫可以有效减少夹持压痕。日常使用结束后需要清理导轨面和丝杠上的切屑、切削液，在丝杠和导轨面涂抹薄层防锈油，避免长期处于潮湿车间环境中出现锈蚀，影响滑动顺畅度。相比重型机用台虎钳，这款简易结构的整体重量更轻，没有多余的结构冗余，虽然夹持力和承载能力不如重型台虎钳，但针对轻型加工、实训教学、设备维修等场景完全够用，而且制作成本低、维护简单，对于加工负荷不高的场景来说性价比优势明显。在三维建模过程中，需要重点注意梯形螺纹的参数匹配、导轨配合面的间隙预留、钳身安装孔的位置度公差，这些细节直接影响最终装配后的活动顺畅度和夹紧可靠性，建模时可以先搭建整体的布局骨架，再依次拆分本体、活动钳身、丝杠、手柄、钳口板等单个零件，按照实际装配关系添加配合约束，验证丝杠转动时活动钳身的行程是否符合设计要求，检查各个运动部件之间是否存在干涉，确保最终的模型可以直接用于工程图输出或者3D打印验证。
