贴片式2520与3225规格晶体振荡器

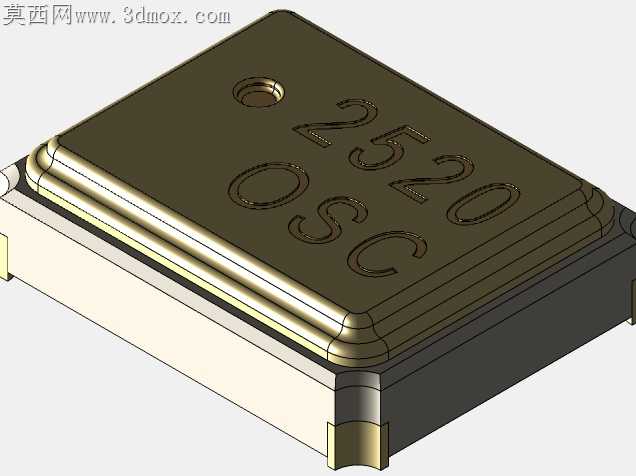

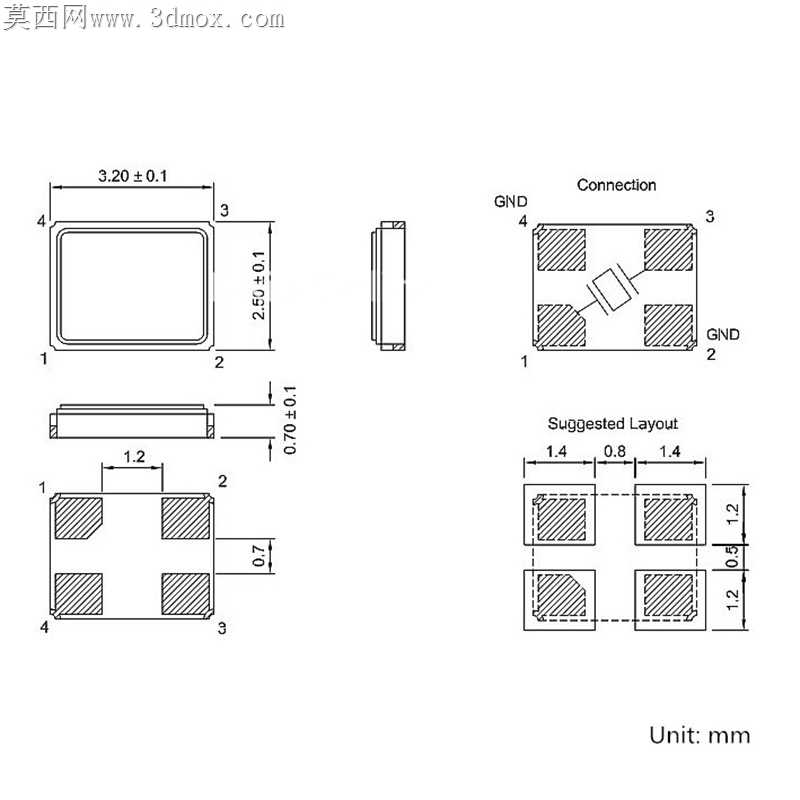

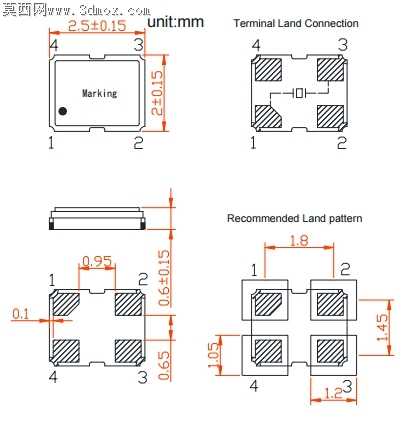

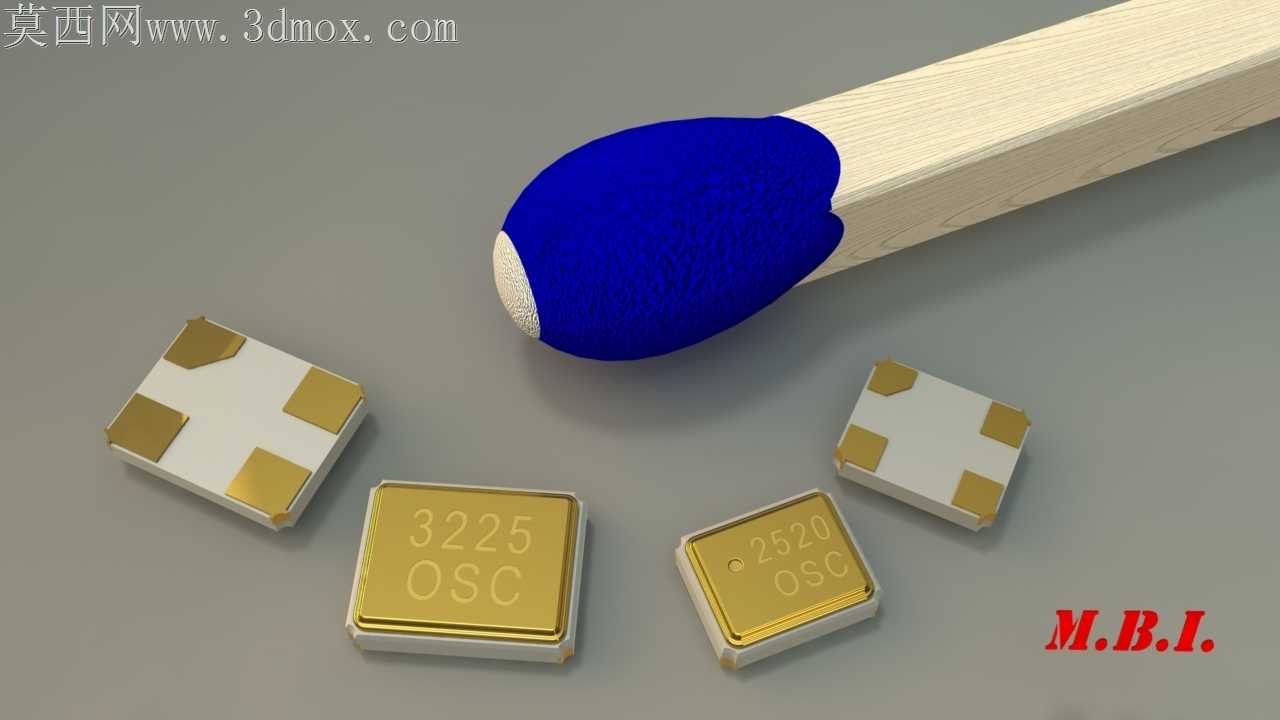

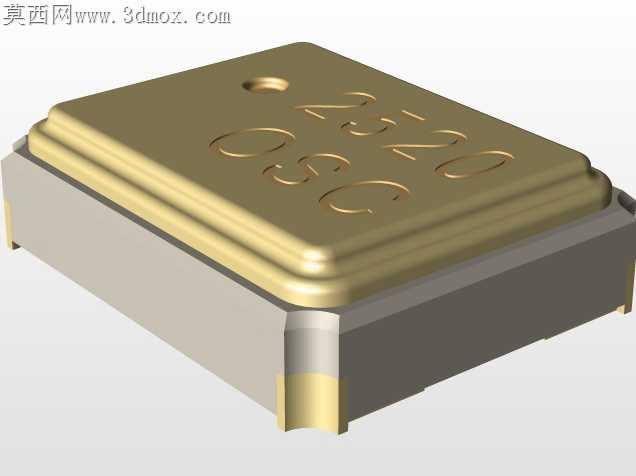

电子贴片元件量产环节最容易被忽略的公差累积问题，往往出现在晶振这类对贴装精度、焊盘共面度要求极高的器件上，常规三维建模只做外观复刻的话，根本没法支撑SMT产线的钢网开孔校验、吸嘴选型验证工作。这款晶振模型把金属封装外壳的冲压拔模斜度做了0.12度的精准还原，没有像普通外观模型那样做成垂直直壁，刚好匹配冲压工艺下金属盖板的实际成型误差，避免后续做贴装仿真时，吸嘴抓取位置的受力计算出现偏差。陶瓷基座的四个焊盘端面做了微米级的微凸处理，不是完全平整的平面，还原了陶瓷金属化工艺后焊盘表面的真实粗糙度特征，做焊锡浸润仿真时，能更准确模拟焊锡爬锡的实际形态，不会出现仿真里焊盘完全不挂锡的失真结果。金属外壳表面的激光刻字深度做了0.02mm的凹陷处理，字符边缘的轻微烧蚀毛边也做了细节还原，不是简单的贴图贴在外壳表面，做产品外观检测算法训练时，能直接导入模型生成不同光照角度下的检测样本，不用再单独做缺陷样本的二次建模。不同封装尺寸的晶振引脚中心距严格按照JEDEC标准做了公差带预留，2520封装的引脚间距公差控制在±0.05mm，3225封装的引脚间距公差控制在±0.08mm，和实际量产器件的公差范围完全匹配，做PCB Layout的干涉检查时，能直接调用模型验证焊盘间距是否匹配，不会出现设计阶段看着没问题，实际贴装时引脚偏位连锡的问题。金属外壳和陶瓷基座的结合处做了0.03mm的台阶缝隙还原，模拟封装工艺中密封环氧的填充空间，做气密性仿真分析时，能准确计算不同温度循环下缝隙处的应力变化，评估器件的长期密封可靠性。和火柴的尺寸对比参照也做了1:1的比例还原，能直观感受到两款封装晶振的实际大小，方便实训教学中给刚接触SMT工艺的学员建立直观的尺寸认知，不用再单独找实物做尺寸参照。
