C型夹紧工装结构完整设计方案

在机械加工、装配维修、工件定位等多个工业场景中，手动夹紧类工装的使用频率始终居高不下，C型夹作为这类工装里的经典结构，凭借开口跨度灵活、夹紧力输出稳定、操作门槛低的优势，覆盖了从单件小批量修配到生产线临时定位的大量作业需求。日常作业里，不管是钣金件拼焊时的点位固定、木质构件胶合时的施压定型，还是机加工工序里毛坯件的辅助装夹、装配环节中多零件的对位压紧，都能看到这类C型结构夹具的身影，它不需要配套复杂的动力源，纯手动操作即可完成不同厚度工件的夹紧固定，对作业场景的适配性极强。

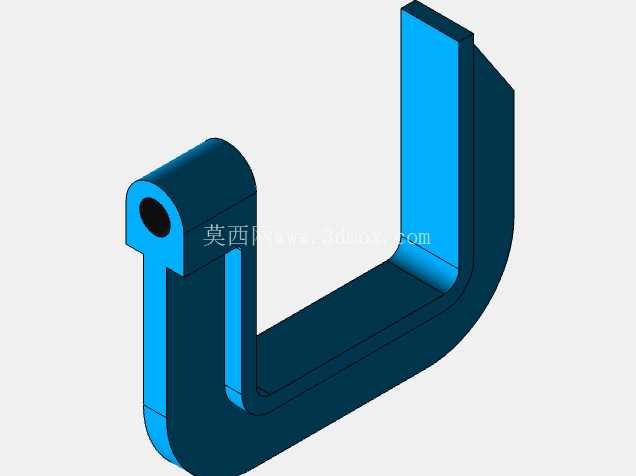

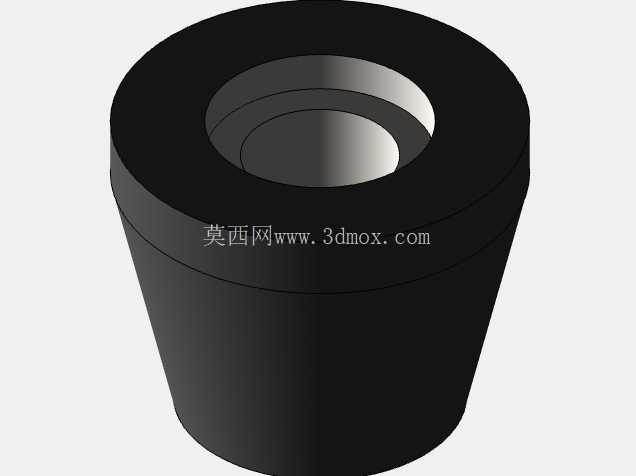

这套C型夹的结构设计完全围绕手动夹紧的实际作业逻辑展开，整体采用C形开口的主体框架作为核心承载结构，框架的固定端与活动螺杆配合形成可调节的夹紧区间，螺杆端部搭配可转动的压头，避免夹紧过程中螺杆转动刮伤工件表面，同时螺杆尾部设置横向加力杆，通过杠杆原理放大手动输入的扭矩，转化为足够的轴向夹紧力，保证夹紧后工件不会出现位移松脱。设计过程中重点考量了框架的受力变形问题，C形主体的截面尺寸经过受力校核，在最大开口状态下承受额定夹紧力时，框架开口端的变形量控制在允许范围内，不会因为长期受力出现框架张口变形、夹紧力失效的问题；螺杆部分采用梯形传动螺纹，相比普通三角螺纹拥有更好的自锁性能，夹紧后不会因为作业过程中的振动出现螺纹回转松脱，同时螺纹副的传动效率兼顾了操作手感和夹紧力输出，转动加力杆时不会出现卡滞、费力的情况。

从实际使用的尺寸边界来看，这套C型夹的开口深度和最大开口跨度覆盖了常规作业中常见的工件厚度范围，不管是夹持几毫米厚的薄板件，还是几十毫米厚的型材、块类零件，都能通过调节螺杆的旋入长度适配对应的夹持厚度；框架的喉深尺寸经过合理规划，能够满足工件边缘一定距离内的夹紧需求，不会出现喉深过浅无法夹持工件内侧点位的问题。整体结构没有多余的冗余设计，每个部件都承担明确的功能：C形框架承担夹紧反力的承载作用，传动螺杆负责将旋转运动转化为直线夹紧动作，压头负责贴合工件表面、分散夹紧压力避免工件局部压痕，加力杆负责放大操作力矩降低作业强度，所有部件的装配关系简单清晰，拆解维护十分方便，长期使用后如果出现螺纹磨损、压头划伤的情况，只需要更换对应零件即可恢复使用性能，不需要整体报废。

在实际工程应用中，这类C型夹除了单独作为手动夹具使用外，还可以作为工装组合的基础配件，配合定位块、角度垫等附件完成异形工件的装夹定位，比如在焊接作业中搭配多个C型夹，可以将不同角度的拼接工件临时固定在焊接工作台上，不需要制作复杂的专用焊接工装，大幅降低单件小批量生产的工装成本；在设备维修场景中，C型夹可以用来辅助压紧拆卸后的零部件，比如轴承压装、密封件更换时，通过C型夹缓慢施加压力将零件压入对应安装位，避免直接敲击造成零件损伤。设计过程中也充分考虑了操作的安全性，螺杆的行程设置了机械限位，不会出现螺杆旋出脱落的情况，框架的边缘全部做了圆角钝化处理，操作过程中不会划伤操作人员的手部，压头表面做了防滑纹理处理，夹紧光滑表面工件时不会出现打滑移位的问题。

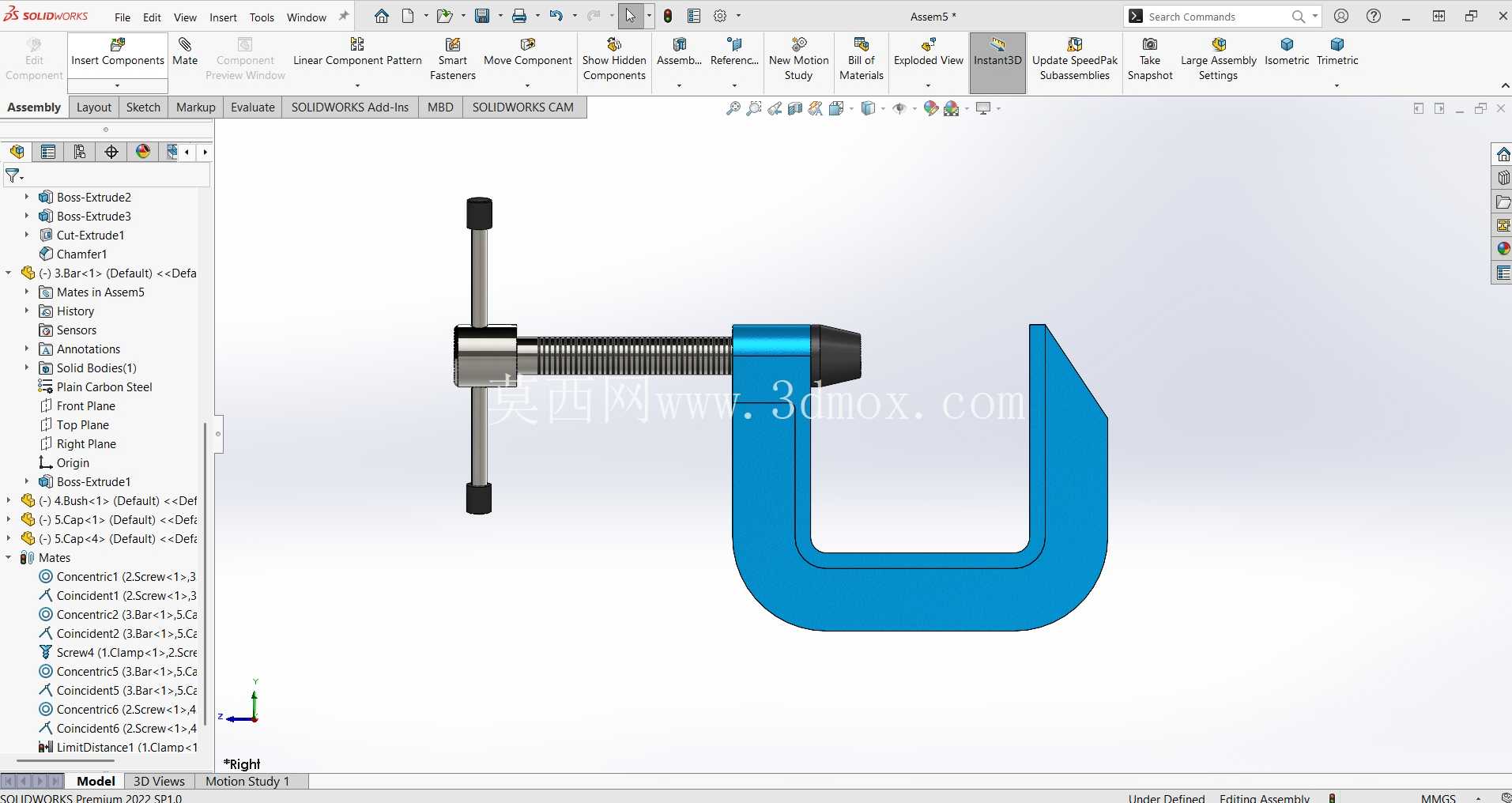

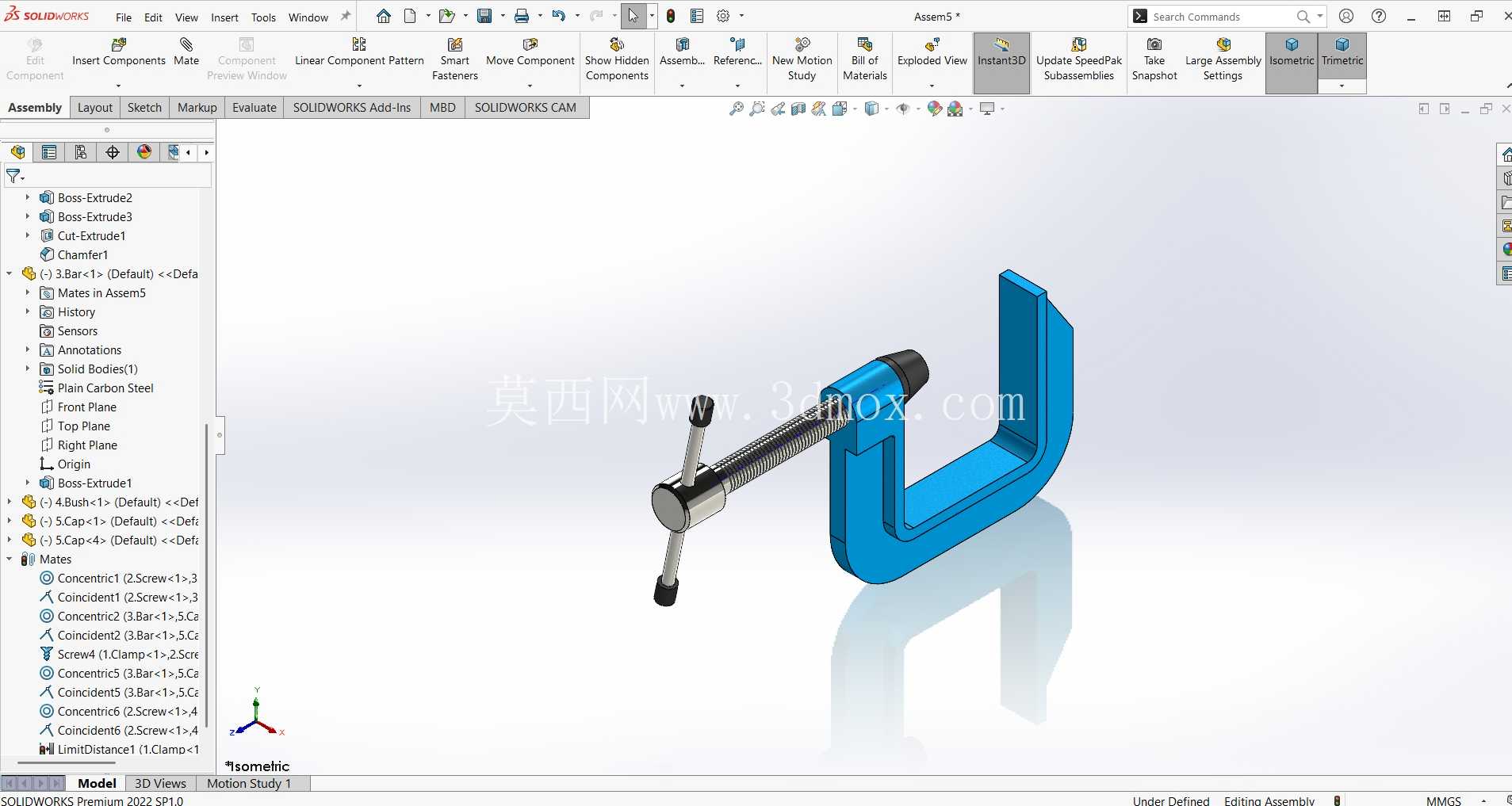

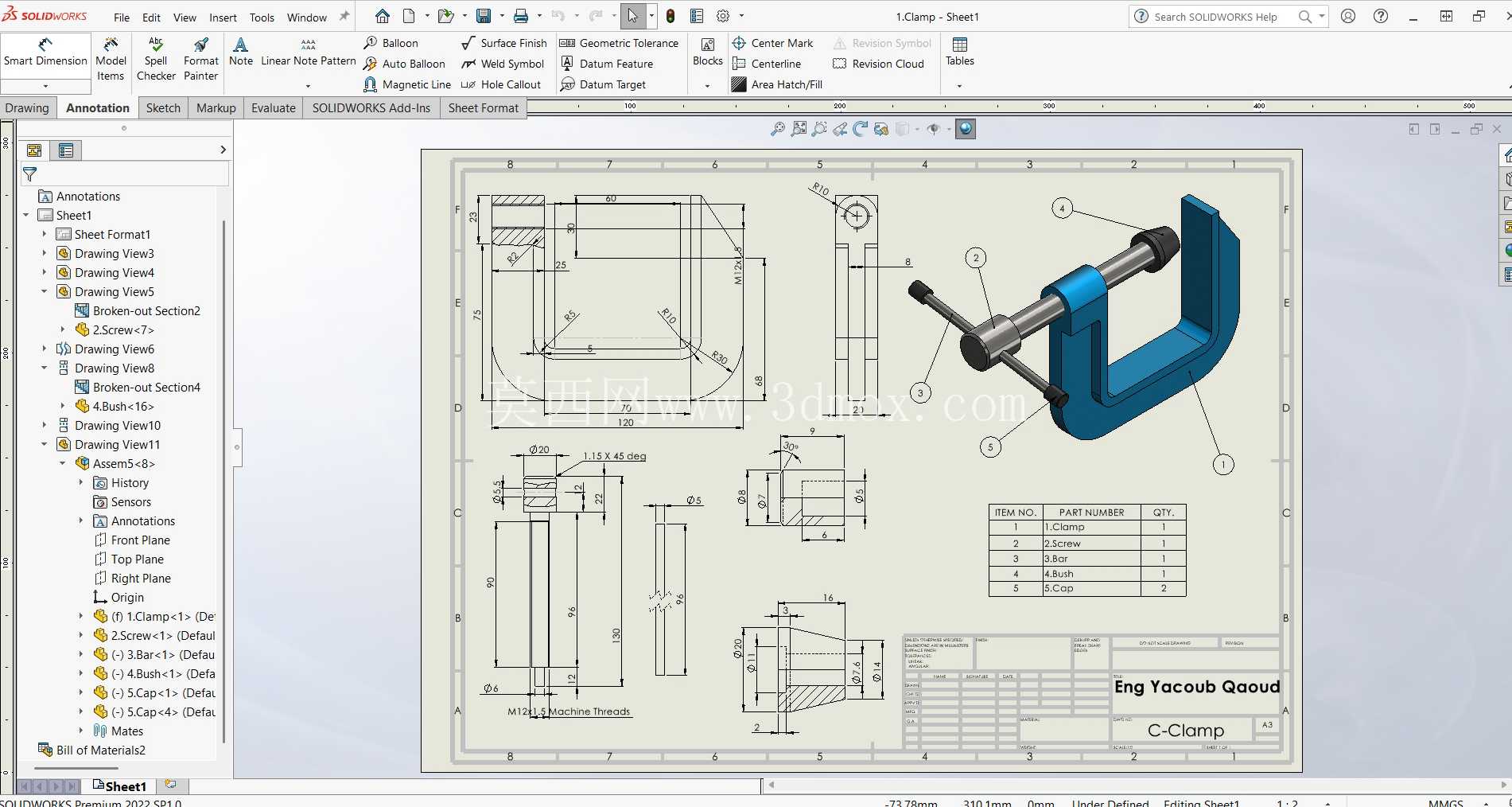

从结构建模的角度来看，这套模型完整还原了C型夹的所有装配关系和零件细节，每个零件的尺寸配合都符合机械设计的公差要求，螺纹部分的建模符合实际加工的螺纹规格，装配体中各运动部件的活动范围和实际产品完全一致，既可以作为夹具设计的参考案例，也可以用来做手动工装的受力仿真分析，验证不同夹紧力下的结构变形和应力分布，为后续同类型夹具的优化设计提供基础参考。对于刚接触机械结构设计的从业者来说，这套模型也能帮助理解手动夹紧机构的传动逻辑、受力路径和结构设计要点，掌握这类通用工装的设计思路，在后续的工装设计工作中能够快速根据作业需求设计出适配的夹紧结构。
