双V型夹紧定位工装组件结构设计

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1205407
  • 双V型夹紧定位工装组件结构设计
  • 双V型夹紧定位工装组件结构设计
  • 双V型夹紧定位工装组件结构设计

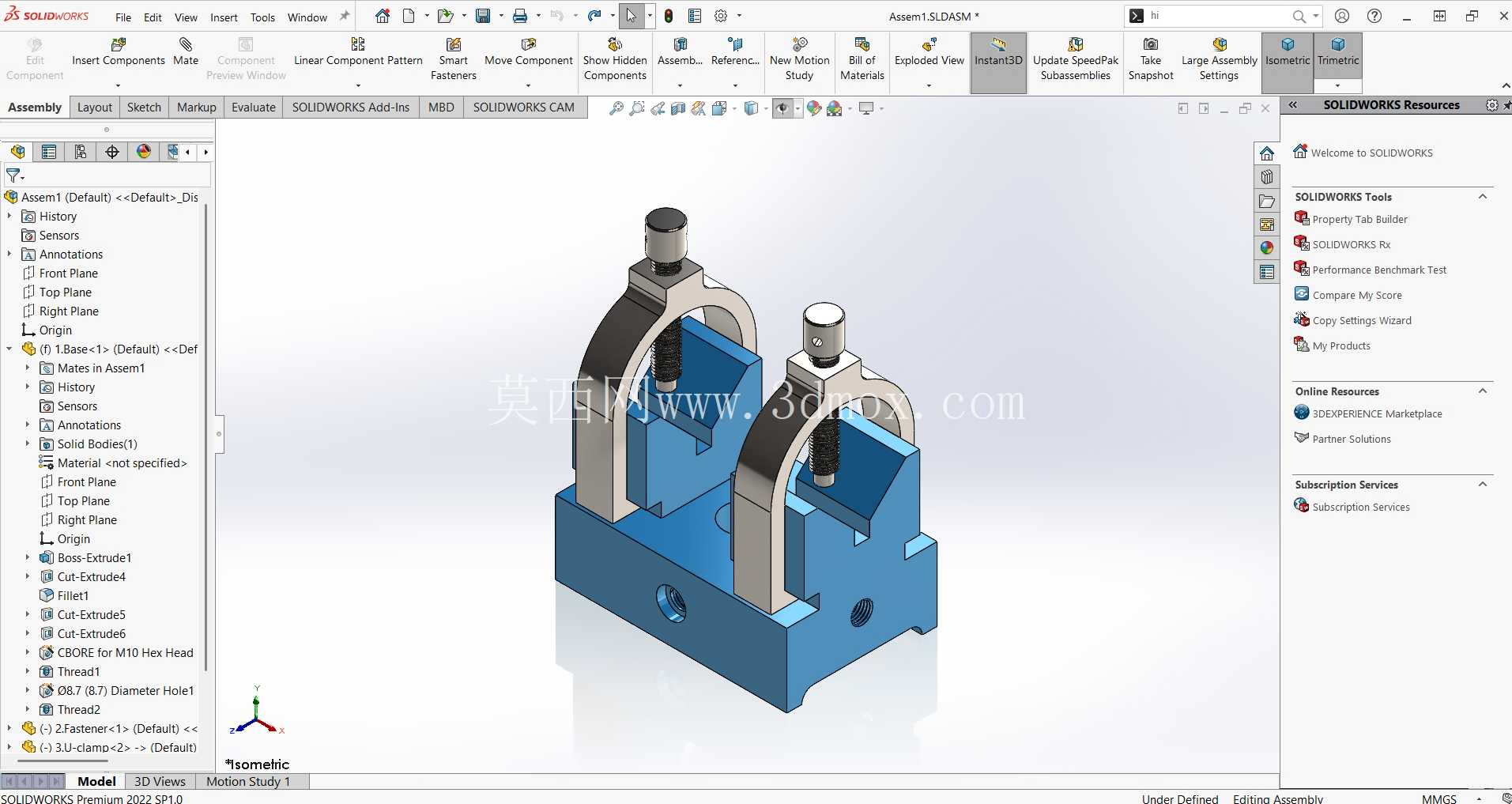

在汽车冲压件生产的机加工与工序间转运装夹环节,轴类、管类坯料的定位精度直接决定后续冲压、钻孔、铣削工序的形位公差达标率,这套双V型夹紧组件正是针对这类圆柱类工件的装夹需求开发的工装结构。整套组件拆分来看共包含三个核心构成部分:底部一体化铸造的承载底座、两组对称布置的U形夹臂、以及配套的紧固压件,所有零件的配合面均做了公差适配设计,完全满足量产制造的工艺要求。

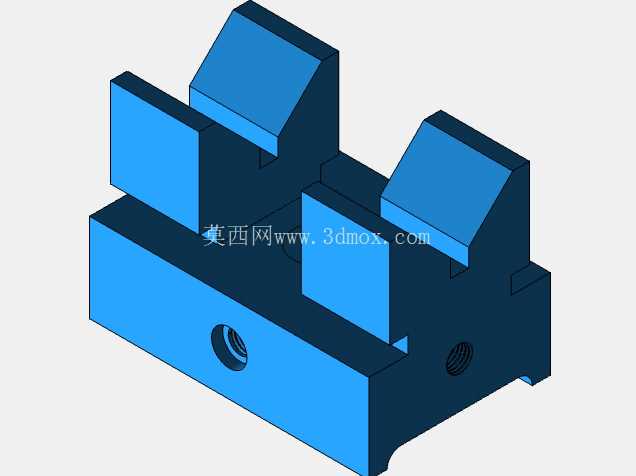

从实际使用场景出发,这套工装可直接安装在冲压生产线的进料工位、机加工台的T型槽工作台上,也可集成到自动化上下料的定位工位中,适配直径在一定范围内的圆钢、钢管类坯料装夹,相比单V型块的单侧定位结构,双V型的对称布局能有效抵消工件装夹时的径向偏移,避免长轴类工件装夹时出现的悬臂翘曲问题。底座作为整套组件的承载基础,底部设计有平整的安装贴合面,两侧预留的安装孔可通过T型螺栓与工作台面锁紧,底座上的两个V型定位槽做了表面淬火处理,硬度满足频繁装夹的耐磨要求,槽口的角度选用通用的90度设计,可兼容不同直径的圆柱类工件,无需更换定位块就能覆盖常规规格的轴类坯料装夹需求。

设计过程中优先考虑了装夹操作的便捷性,U形夹臂与底座采用槽位配合的安装方式,夹臂可沿底座的导向槽做小范围的位置调整,适配不同长度的工件装夹需求,夹臂顶部的紧固压件采用螺杆旋压结构,旋拧螺杆端部的受力头即可带动压块下行,将放置在V型槽内的工件压紧,压块与工件接触的端面做了圆弧过渡处理,避免压紧过程中在工件表面留下压痕,影响冲压件的表面质量。整套结构的尺寸边界做了严格控制,底座的长宽尺寸适配常规中型冲床的工作台安装空间,整体高度控制在操作工人手部舒适操作的范围内,无需额外垫高就能完成装夹操作,夹臂的开合行程经过测算,完全覆盖对应规格工件的装夹取放空间,不会出现工件放入时与夹臂发生干涉的问题。

从结构细节来看,所有配合面均设计了合理的公差带,导向槽与夹臂的配合选用间隙配合,保证夹臂调整时滑动顺畅无卡滞,螺杆与夹臂顶部的螺纹孔采用中等精度配合,旋紧过程中无明显旷量,压紧力可稳定传递到工件表面。底座上预留的沉头安装孔可保证螺栓锁紧后头部不高出底座表面,避免放置工件时与螺栓发生磕碰,V型槽的根部设计有退刀槽,方便机加工时的刀具退刀,同时也能积存装夹过程中掉落的细小铁屑,避免铁屑垫在工件下方影响定位精度。

在实际生产线应用中,这套双V型组件可单独作为手动装夹工装使用,也可将顶部的紧固螺杆替换为气动压紧缸,升级为自动化装夹工位,适配自动化冲压线的生产节拍。相比传统的焊接式V型架,这种分体装配式的结构维护成本更低,当V型槽面出现磨损时,仅需更换对应的夹臂或底座镶块,无需整体报废工装,能有效降低生产线的工装维护成本。整套结构的受力路径经过优化,压紧工件时的作用力直接通过夹臂传递到底座的安装面,不会出现额外的倾覆力矩,保证长时间装夹使用时的结构稳定性,即使在冲压设备的振动工况下,也能保持工件的定位精度不发生偏移,满足连续量产的工艺要求。
