数控加工用自定心虎钳夹持机构

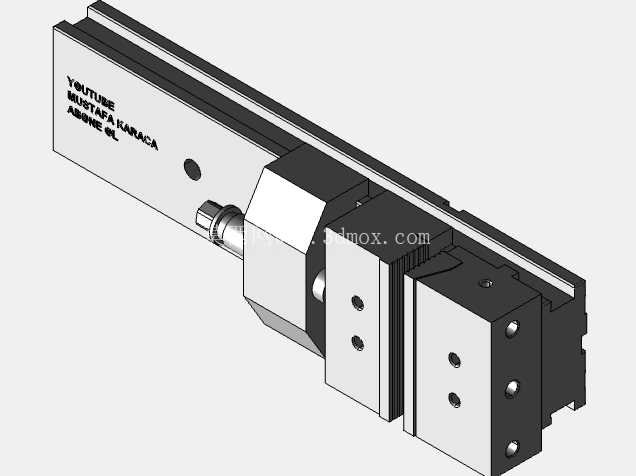

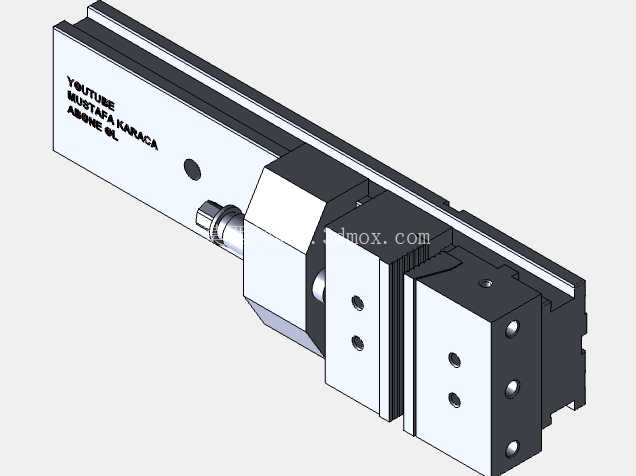

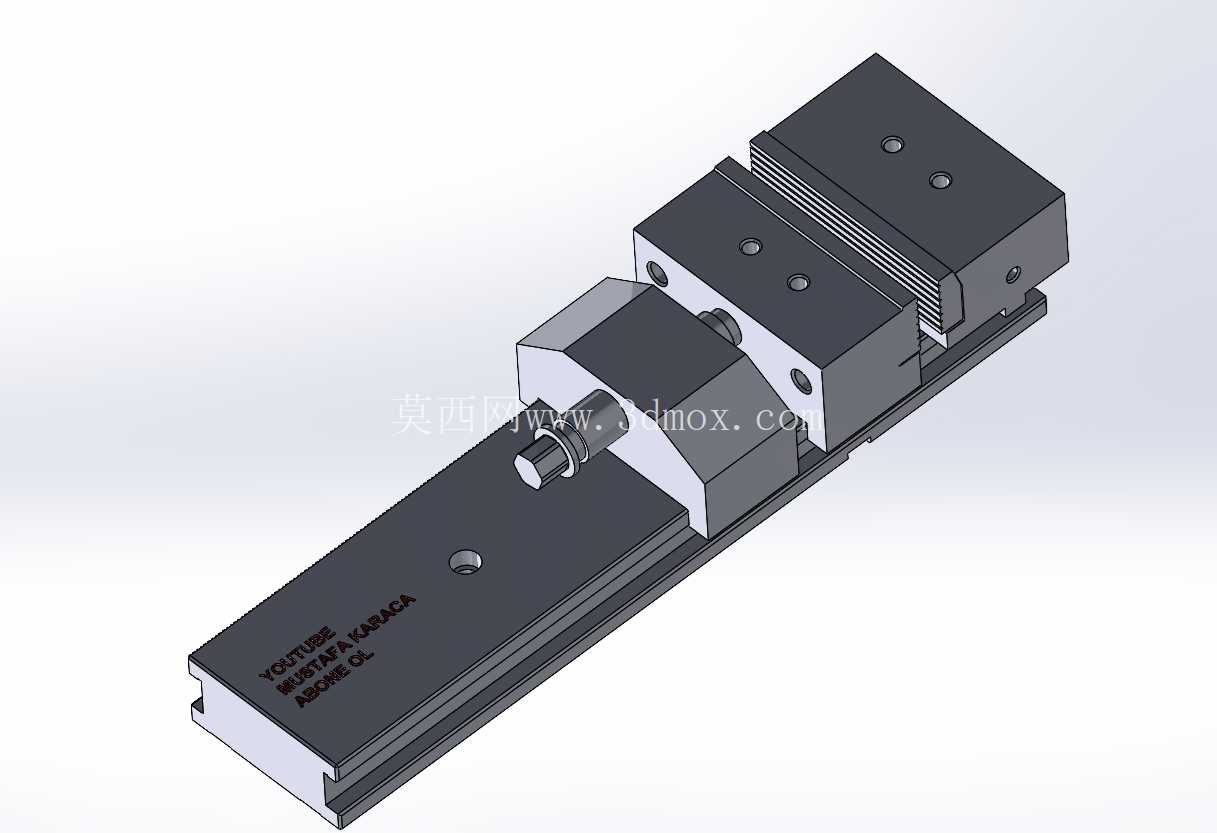

在数控铣削、CAM程序加工的批量零件生产场景里，工装夹具的定位精度、装夹刚性直接决定了零件加工的形位公差稳定性，这款虎钳夹持机构正是针对小型精密零件加工工位设计的专用工装，适配立式加工中心、数控铣床的工作台T型槽安装，可完成方形、矩形、异形小零件的快速定位装夹，避免加工过程中零件受切削力冲击产生位移、振刀问题。从结构设计逻辑来看，这款虎钳采用固定钳身搭配滑动钳口的布局，底座为整体式长条钢结构，底面加工有定位止口与安装孔位，可直接匹配机床工作台的标准槽距，安装时无需额外制作转接板，降低工装适配成本；钳口部分做了齿形防滑处理，接触面上的细密齿纹可在夹紧时嵌入零件毛坯表面，即便是表面带氧化皮的热轧钢料、铝型材毛坯，也能保证足够的静摩擦力，承受大进给铣削时的侧向切削力，不会出现零件打滑报废的情况。调节机构采用精密丝杠传动，丝杠与活动钳身之间做了消隙配合设计，转动调节端的方头即可带动活动钳身沿底座的导轨面平移，导轨面为矩形滑动导轨，配合间隙经过研磨调整，既保证活动钳身滑动顺畅无卡滞，又能将钳口的平行度误差控制在0.02mm以内，装夹时可保证零件定位基准与机床坐标系的对齐精度，减少每次装夹后的分中找正时间。在实际生产应用中，这款虎钳可适配多工位加工场景，当CAM程序编写完成后，操作人员只需将毛坯靠紧固定钳口定位面，转动丝杠夹紧即可启动加工程序，无需反复调整零件位置，尤其适合小批量多品种的零件加工，可大幅缩短工装准备时间；针对薄壁类零件加工，这款虎钳的钳口夹持面做了等高处理，夹紧力可均匀分布在零件接触面上，避免局部夹紧力过大导致零件变形，保证薄壁件加工后的平面度与尺寸精度。从安装边界尺寸来看，这款虎钳的底座长度适配中小型加工中心的工作台行程，安装后不会超出机床的轴向运动范围，钳身最大张开度可覆盖常规小型零件的装夹尺寸，整体高度经过优化，装夹零件后刀具的悬伸长度可控制在合理范围内，降低刀具振颤风险，提升加工表面质量。在功能细节设计上，钳身表面做了发黑防锈处理，可适应车间切削液喷淋的潮湿工作环境，避免长期使用后出现锈蚀卡滞的问题；丝杠端部配有防尘结构，可阻挡加工产生的铁屑、切削液进入丝杠传动副，延长工装的维护周期与使用寿命；底座上预留的定位孔可搭配定位销使用，当需要多台虎钳并排安装在工作台上时，可通过定位销快速定位钳身位置，保证多工位装夹的基准一致性，适配批量零件的流水线加工需求。不同于通用平口钳的通用性设计，这款虎钳针对数控加工的CAM编程场景做了结构优化，钳身的所有安装尺寸、夹持范围都做了标准化处理，编程人员可直接将虎钳模型导入编程软件中，模拟加工过程中刀具与钳身的碰撞情况，提前规避加工撞机风险，这也是其适配数控加工场景的核心设计点——在编程阶段即可完成装夹干涉检查，无需实际试切验证，大幅缩短新零件的加工准备周期。在实际使用场景中，这款虎钳不仅可用于常规钢件、铝件的铣削加工，也可适配非金属零件、小型模具镶件的精密加工场景，夹持力可通过丝杠的转动扭矩灵活调整，针对易变形的软质材料，可控制夹紧力避免夹伤零件表面，针对硬质合金、淬火钢等难加工材料，可加大夹紧力保证装夹刚性，满足不同材质零件的加工装夹需求。
