机加工装夹用V型夹紧定位组件结构

这套V型夹紧定位组件，是面向轴类、盘类回转体工件加工场景开发的专用装夹结构，在汽车冲压件后序机加工、小型轴类零件铣削钻孔工序里应用十分普遍。日常车间里做小直径圆棒料的端面铣、径向孔加工时，普通平口钳无法保证回转体的轴线定位精度，很容易出现装夹偏心、加工后壁厚不均的问题，这套结构刚好针对性解决这类装夹痛点。

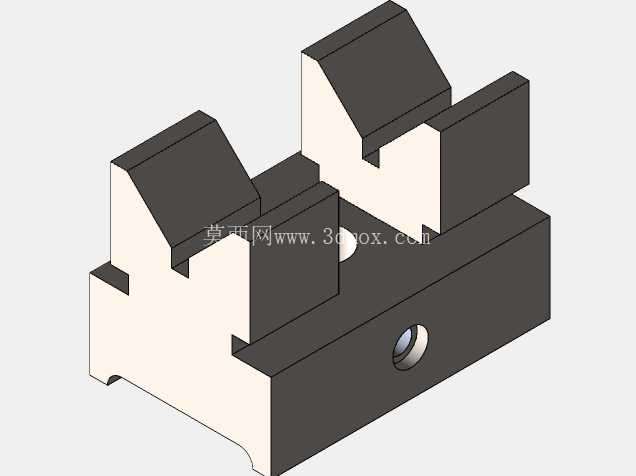

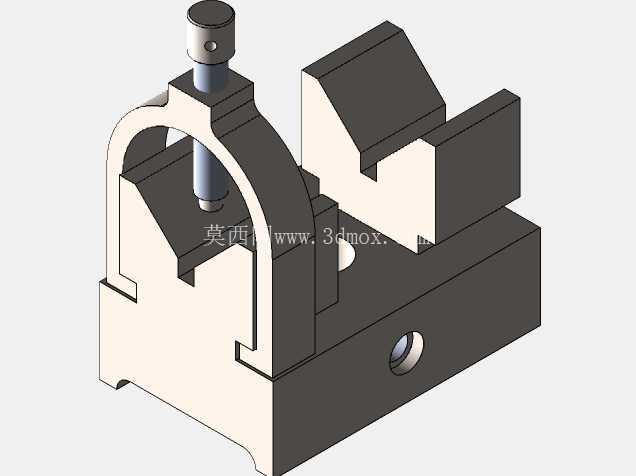

从功能逻辑上看，组件分为定位基体、V型支撑块、拱形压架、压紧螺杆几个核心部分。底部的基体做了台阶式安装槽，可直接适配机床工作台的T型槽安装，不需要额外做转接板，安装时通过基体侧面的锁紧孔拧入紧定螺钉，就能把整个夹具固定在工作台指定位置，安装边界的长宽尺寸控制在常规小型台虎钳的占用范围内，不会过多占用工作台的有效装夹空间，小规格的钻床、铣床工作台都能适配。V型支撑块的夹角采用标准90度设计，支撑面做了等高研磨处理，可适配直径在一定区间内的回转体工件，工件放置在V型槽内时，可自动完成轴线对中，不需要反复打表找正，能大幅缩短单件装夹的辅助时间。

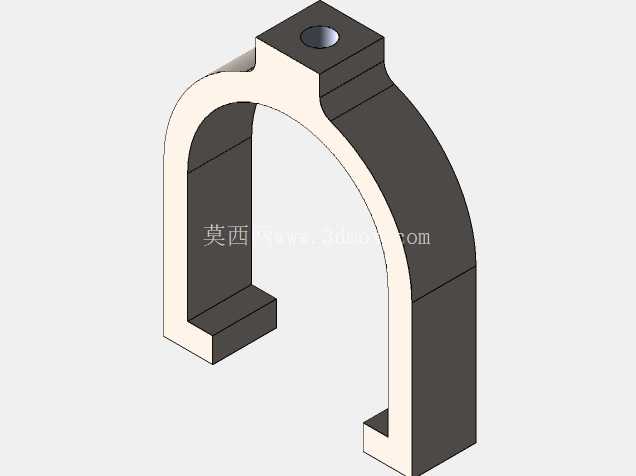

设计时特意把压紧结构做成了拱形跨架形式，压架跨在V型槽上方，压紧螺杆的轴线刚好对准V型槽的角平分线位置，拧紧螺杆时，压力垂直作用在工件的上母线位置，不会产生侧向分力推偏工件，避免装夹移位带来的加工尺寸超差。螺杆顶端做了滚花防滑头，小扭矩拧紧时不需要借助扳手，手动就能完成工件锁紧，大切削量加工时也可以用扳手加力，保证装夹刚性足够，不会因为切削振动出现工件松动。压架和基体之间采用嵌入式滑槽连接，更换不同规格的V型块时，可以直接把压架从滑槽内滑出，不需要完全拆解整个夹具，换型效率很高。

在实际使用场景里，这套夹具除了适配机加工工序，也可以用在冲压生产线的工件检测工位，做轴类冲压件的形位公差检测定位，检测时把工件放在V型槽上，配合百分表就能快速检测工件的径向圆跳动、同轴度误差，定位重复精度可以满足常规零件的检测要求。结构上没有采用复杂的传动零件，所有零部件都是常规的机加工件，后期维护时如果压紧螺杆出现磨损，直接更换同规格的标准螺杆即可，不需要定制特殊配件，维护成本很低。基体的底部做了排屑缺口，加工时产生的切屑不会堆积在V型槽下方，清理时只需要用毛刷顺着缺口扫动就能排出切屑，不会因为切屑垫在工件下方导致装夹定位失准。

做三维结构设计时，各个配合面的公差做了区分：V型支撑面和基体的安装面之间采用小间隙配合，保证V型块更换时的装配顺畅性，同时不会因为间隙过大导致定位偏移；压紧螺杆和压架的螺纹孔采用中等精度配合，螺杆升降时没有明显的旷量，压紧时的压力传导更稳定。整个结构的外形没有多余的突出棱角，所有外露的锐边都做了倒角处理，车间操作时不会刮伤操作人员的手套，符合工装设计的安全要求。针对不同直径的工件适配需求，只需要更换对应开口尺寸的V型块，不需要更换基体和压紧架部分，可拓展性很强，能覆盖车间内大部分小规格回转体零件的装夹需求，相比专用定制夹具，综合使用成本更低。
