带L型安装支架的槽型滑轮支撑结构

这套滑轮支撑结构，常出现在汽车冲压生产线的物料移送、废料输送辅助工位，也会配套在开卷落料线的带料导向段，用来承托张紧状态下的钢带、牵引缆绳或是同步皮带，避免长距离传动的挠性部件出现下垂、跑偏，或是和周边机架、模具本体发生剐蹭磨损。在冲压车间的连续模送料路径上，这类支撑组件往往布置在送料机与模具进料口之间的过渡段，或是斜楔机构的回程牵引位，既要承受挠性件张紧带来的径向载荷，也要适配高速冲压节拍下的连续转动需求，不能出现卡滞、跳动的问题，否则会直接影响送料步距精度，造成冲压件孔位偏移、外形尺寸超差。

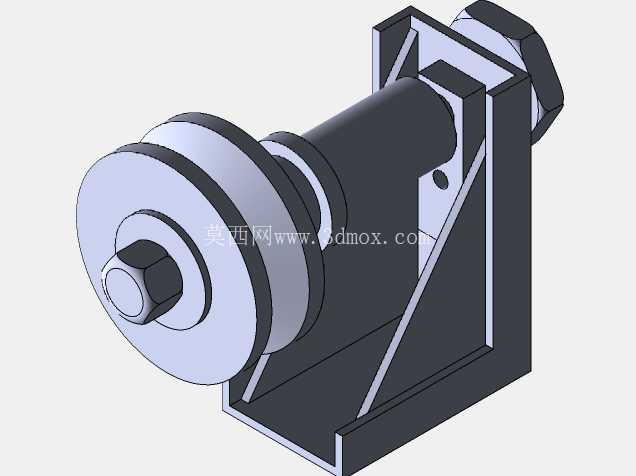

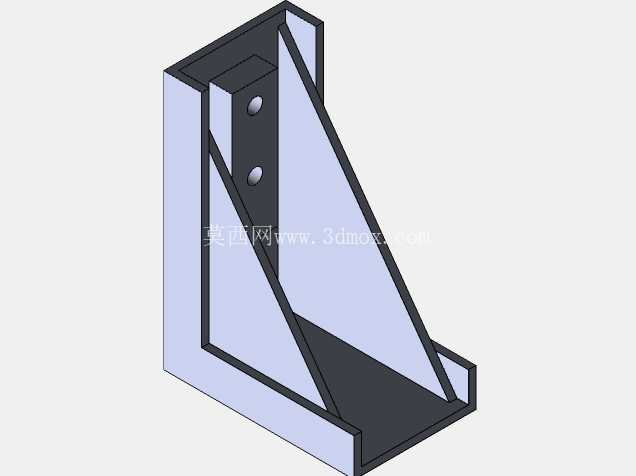

从结构设计来看，整个组件采用L型折弯焊接支架作为安装基体，支架的两个垂直安装面都预留了螺栓过孔，既可以贴装在模具立板侧面，也能固定在生产线的型材机架上，安装时可以根据走线方向选择水平或垂直固定，适配不同的走线角度。支架的立板与底板之间加焊了三角形加强筋，用来抵消滑轮受载时对支架焊接处的弯矩，避免长期受载后支架出现开焊变形，毕竟在冲压车间的连续生产工况下，这类部件一旦失效，会直接导致整条线停线，维修更换的时间成本远高于零件本身的制造成本。

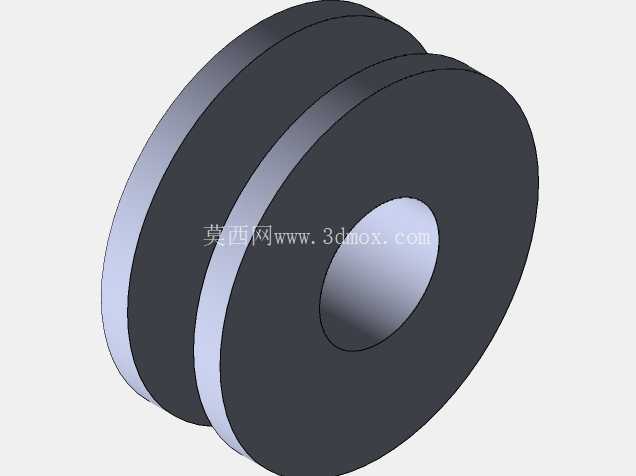

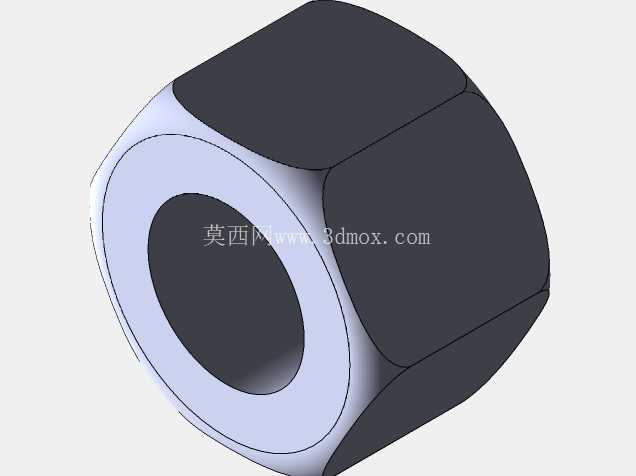

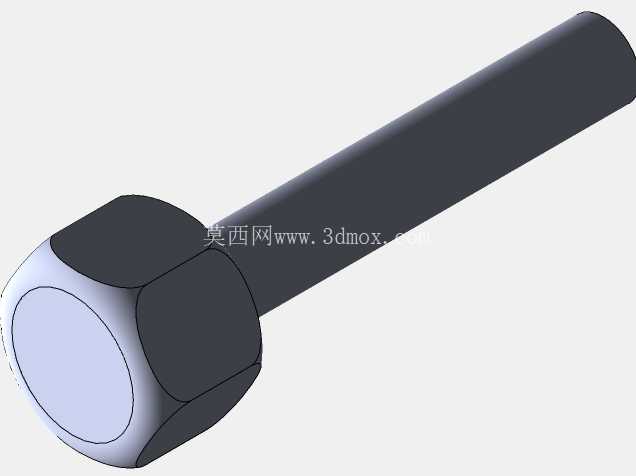

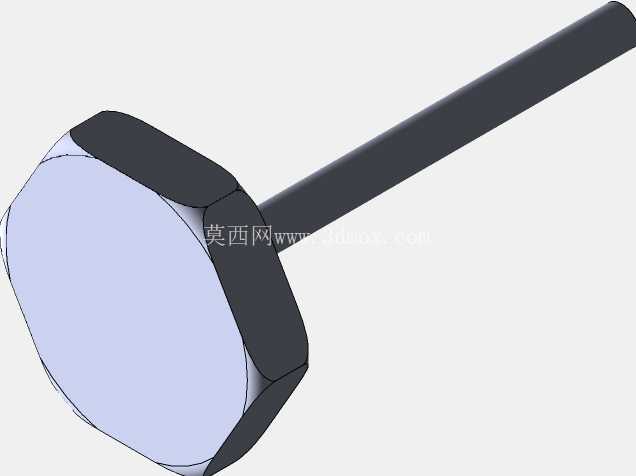

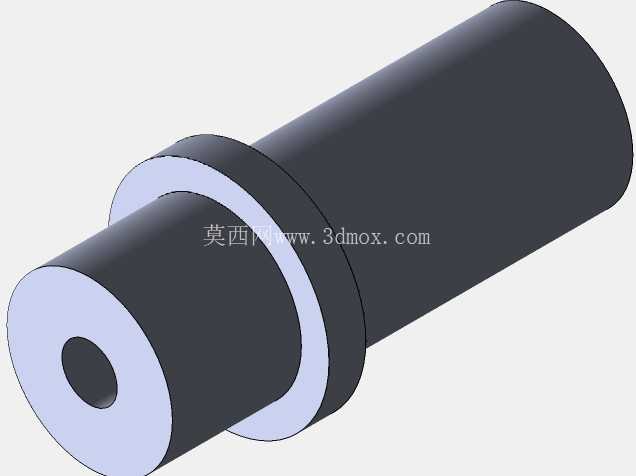

转动部分采用螺栓式芯轴贯穿支架立板的安装孔，芯轴一端用六角螺母锁紧防松，滑轮通过衬套套在芯轴上，轮体采用带双侧挡边的槽型结构，槽型弧度匹配常用的圆钢缆、平皮带或是三角带的截面轮廓，能自动对中挠性传动件，避免传动过程中出现脱槽问题。轮体与支架立板之间预留了合适的轴向间隙，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大导致轮体轴向窜动，影响导向精度。芯轴锁紧时会在螺母与支架接触面加装平垫圈，分散锁紧压力，避免长期震动下螺母出现松退，部分工况下还会在螺纹段涂覆螺纹锁固胶，进一步提升防松可靠性。

设计这类支撑结构时，首先要核算安装位置的张紧力大小，以此确定芯轴的直径、滑轮的轮径以及支架板材的厚度——如果张紧力偏大，芯轴直径不足会出现弯曲变形，导致滑轮转动卡滞；轮径过小则会加剧挠性件的弯曲疲劳，缩短皮带或是缆绳的使用寿命。其次要考虑安装边界的干涉问题，支架的外轮廓尺寸要避开周边的模具运动部件，比如上模回程时的斜楔滑块、顶料杆的运动路径，同时要预留出滑轮更换、轴承润滑的操作空间，不能出现安装后无法维护的问题。另外轮槽的表面粗糙度要控制在合理范围，过于粗糙会加速传动件的磨损，过于光滑则容易出现打滑，影响传动效率。

在实际安装调试时，要先将支架固定在预设位置，再穿入芯轴与滑轮组件，调整好滑轮的轴向位置，确保轮槽中心与传动件的走线方向完全重合，避免出现偏载，偏载不仅会加速衬套的单边磨损，还会导致传动件出现侧边磨损，提前失效。锁紧芯轴螺母时要控制扭矩，既要保证锁紧可靠，也不能因为扭矩过大导致支架立板出现变形，夹死滑轮导致无法转动。日常巡检时要留意滑轮的转动灵活性，观察轮槽的磨损情况，一旦出现衬套间隙过大、轮槽磨出深沟的情况，要及时更换配件，避免故障扩大影响整条生产线的运行。这类结构虽然属于生产线的辅助部件，但细节设计是否合理，直接影响整条冲压线的运行稳定性，很多时候生产线的非计划停线，恰恰是这类不起眼的小部件设计考虑不周导致的。
