气缸驱动拾取放置工位执行机构

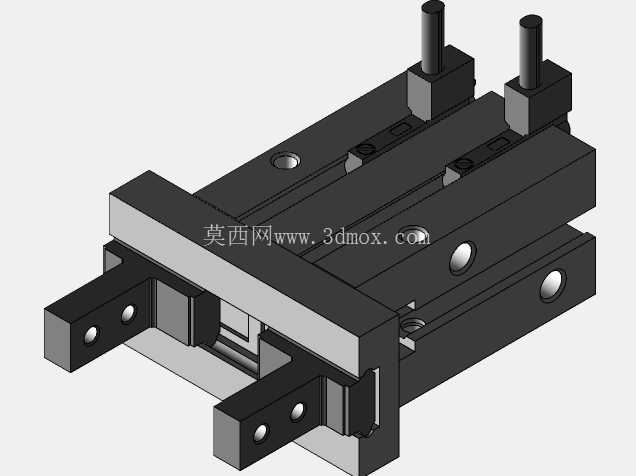

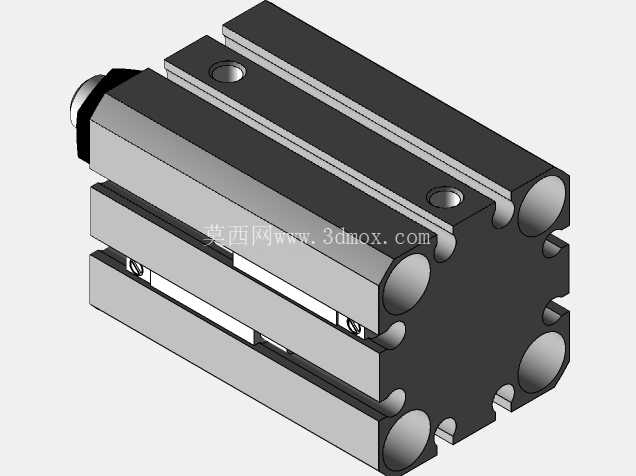

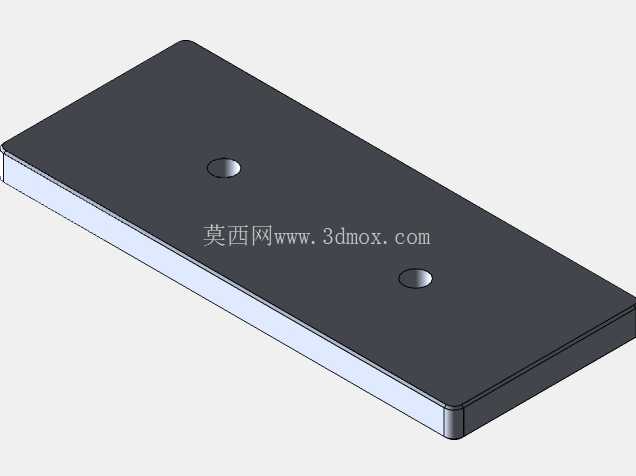

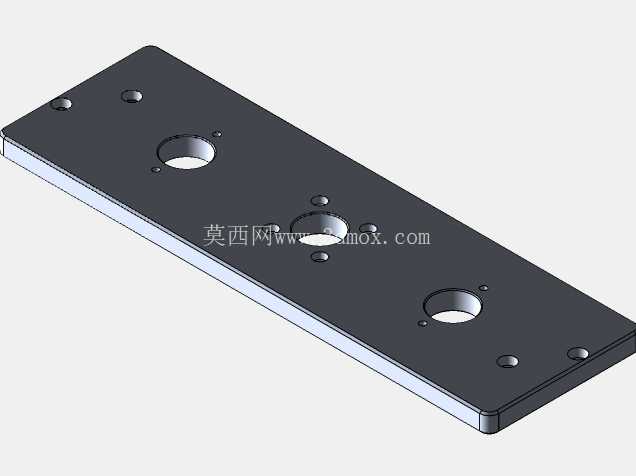

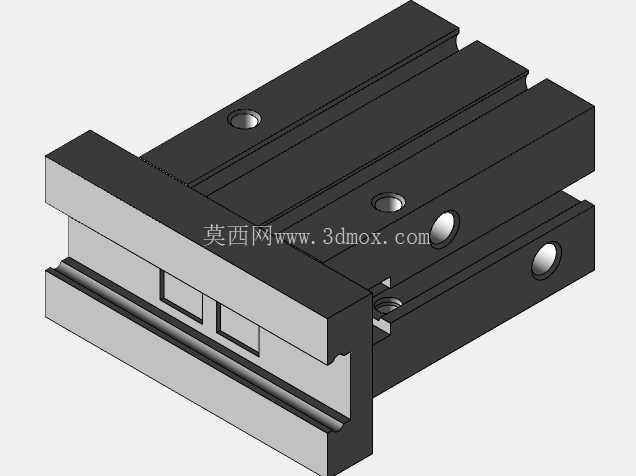

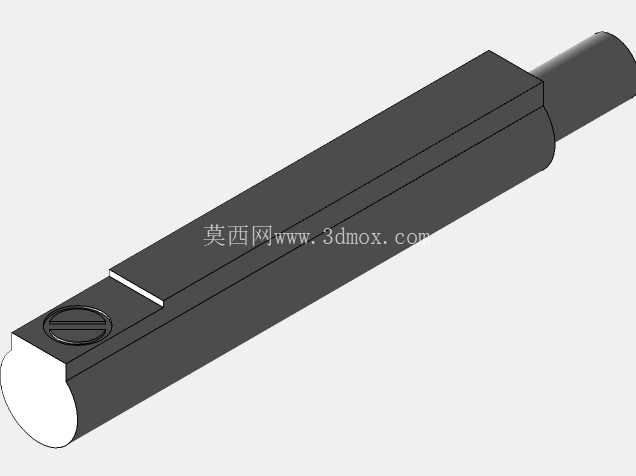

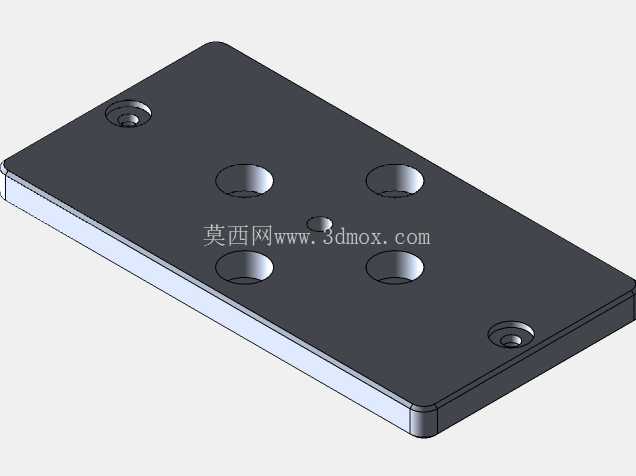

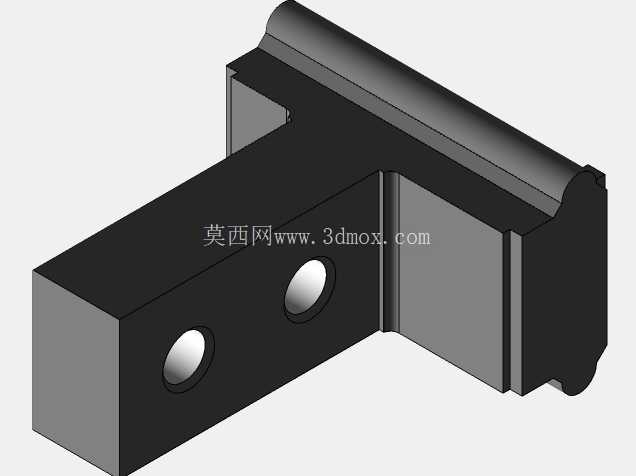

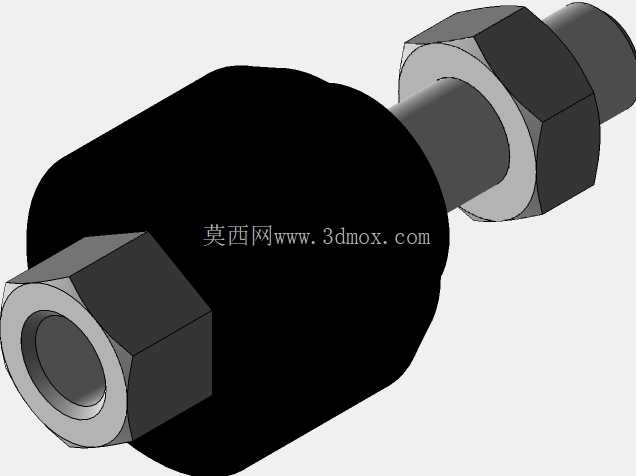

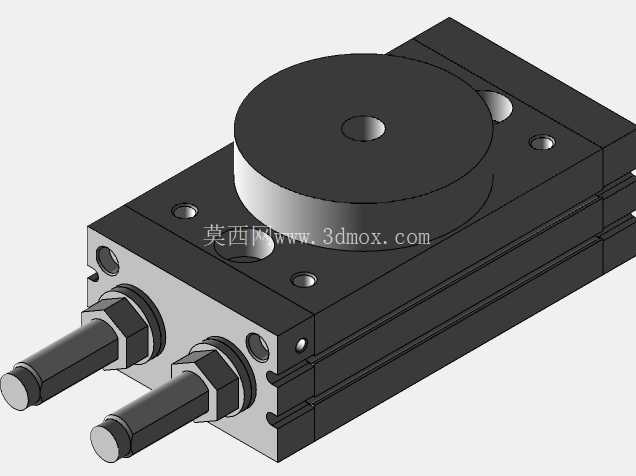

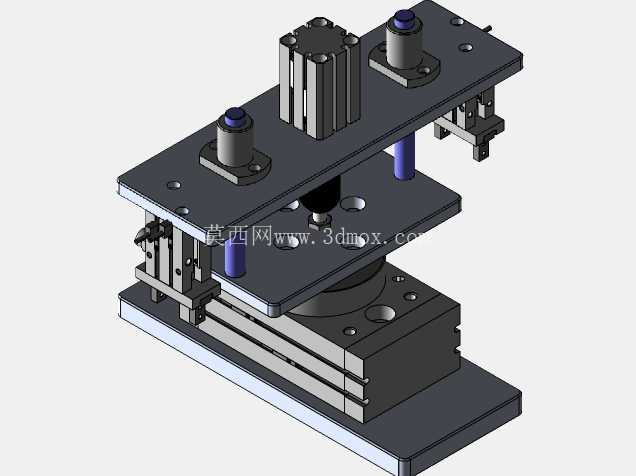

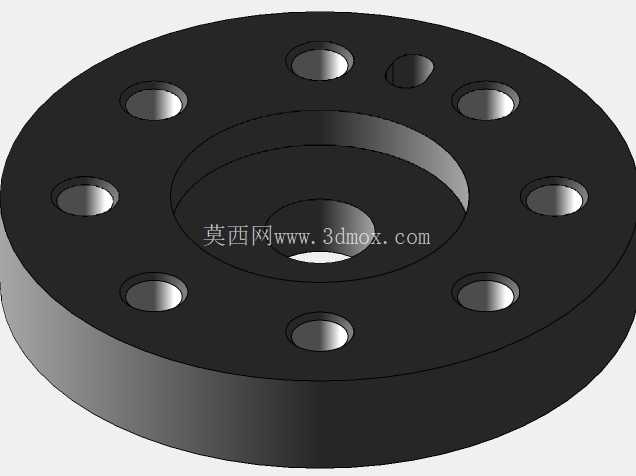

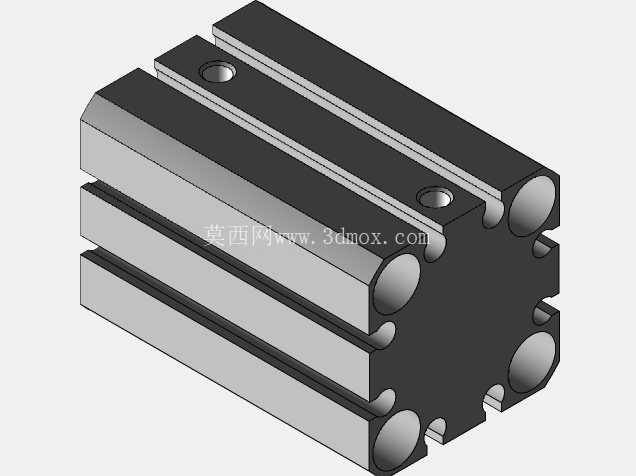

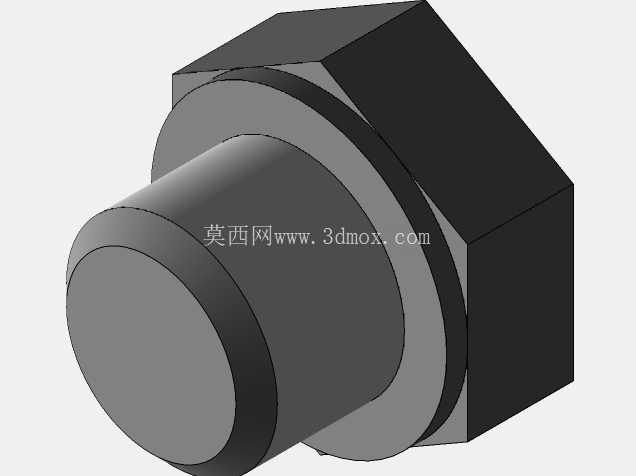

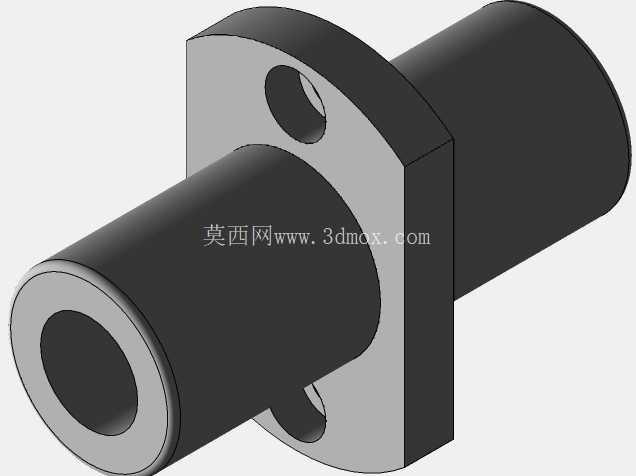

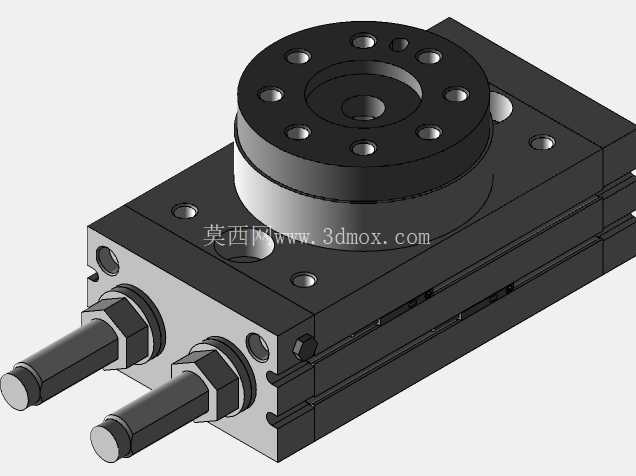

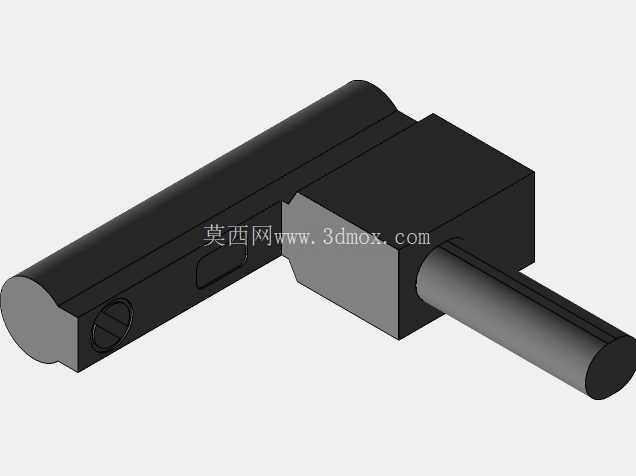

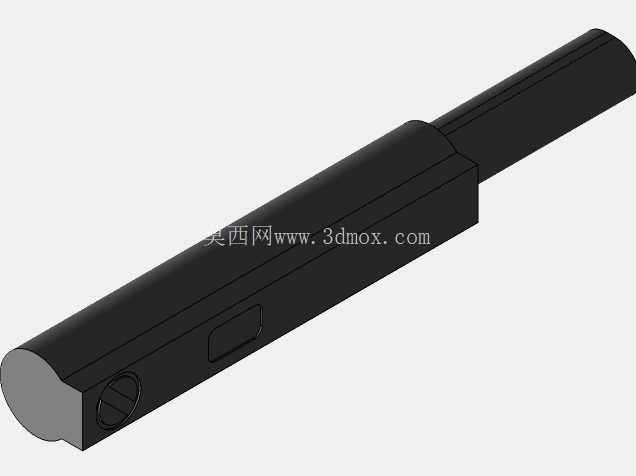

这套执行机构主要面向汽车冲压产线的工序间工件转运场景，适配冲压工序间的板料、小型成型件的工位转移需求，可直接集成在冲压机床间的过渡工位，替代人工完成上下料的拾取与放置动作，降低人工操作的安全风险，同时匹配冲压设备的节拍要求，减少工序间的等待时间。从结构布局来看，整套机构采用多层板叠装的框架形式，底部为安装基准板，可直接通过螺栓固定在工位机架或者设备台面上，安装时需要预留底部滑台的前后运动行程空间，避免运动过程中与周边工装、设备产生干涉。中层承载板配合导向立柱实现上下方向的运动导向，顶部安装板用于固定驱动拾取动作的气缸组件，两侧的导向轴搭配直线轴承，保证上下运动过程的同轴度，避免偏载导致的气缸杆磨损、卡滞问题。驱动部分采用标准气缸作为动力源，垂直布置的气缸负责拾取头的升降动作，底部水平布置的滑台气缸负责整体机构的前后移位，实现从取料位到放料位的水平转移，两侧对称布置的缓冲限位柱，可在升降行程末端吸收冲击能量，同时限制最大下行位置，避免拾取头过度下压损伤工件表面。拾取端采用夹爪式执行件，可根据待转运工件的外形更换夹爪指块，适配不同轮廓的冲压件抓取需求，夹爪的开合行程可通过气缸的磁环开关进行位置信号反馈，接入设备的PLC控制系统后可实现动作的时序联动，与冲压主机的滑块动作、工位定位装置形成互锁，防止动作时序冲突引发的设备碰撞。设计过程中优先考虑了机构的维护便利性，所有气缸、导向件均采用标准外购件，损坏后可直接快速更换，无需单独加工定制配件；各层板之间的连接采用内六角圆柱头螺栓，拆装时不需要特殊工装，日常维护时可快速拆解清理冲压过程中散落的金属碎屑，避免碎屑进入导向轴承、气缸滑动面造成的部件磨损。安装边界方面，整套机构的水平投影尺寸适配常规中小型冲压工位的安装空间，底部安装板的螺栓孔位按照标准工业铝型材机架的孔距设计，可直接与40系列、50系列工业铝型材搭建的机架适配，不需要额外加工过渡连接板；垂直方向的总高度可根据实际工位的高度差需求，更换不同长度的导向立柱进行调整，适配不同高度差的取放料工位。在实际应用中，这套机构可单独作为一个独立的拾取放置单元使用，也可多组并排布置在多工位级进模的出料侧，完成不同工序件的分拣、转运，配合输送带可实现冲压件的自动下线收集；针对表面质量要求较高的汽车外覆盖件冲压工序，可将夹爪更换为真空吸盘组件，仅需调整顶部安装板的固定孔位即可完成适配，不需要改动整体框架结构，具备较强的工位适配性。机构的运动行程设计上，水平滑台的行程覆盖常规冲压工位的取放料位间距，垂直升降行程满足冲压件从模具型腔内取出的抬升高度要求，避免取件过程中工件与模具型腔、定位块产生刮擦，保障冲压件的表面质量。所有气动管路均沿板件边缘布置，通过线槽固定，避免运动过程中管路被拉扯、磨损，气动回路中预留了调速阀安装位，可根据实际生产节拍调整气缸的运动速度，在保证节拍的前提下降低运动冲击，延长整套机构的使用寿命。
