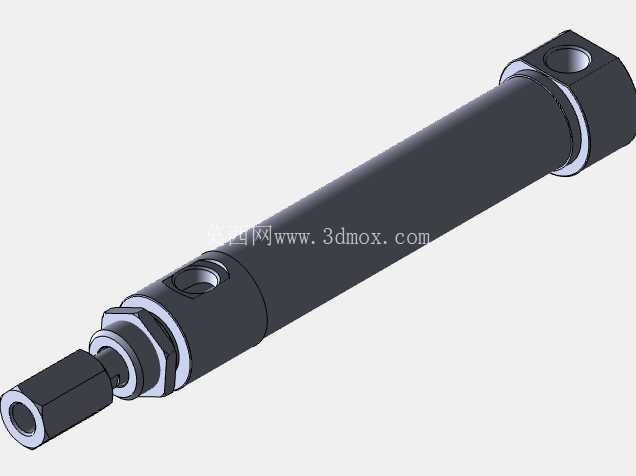

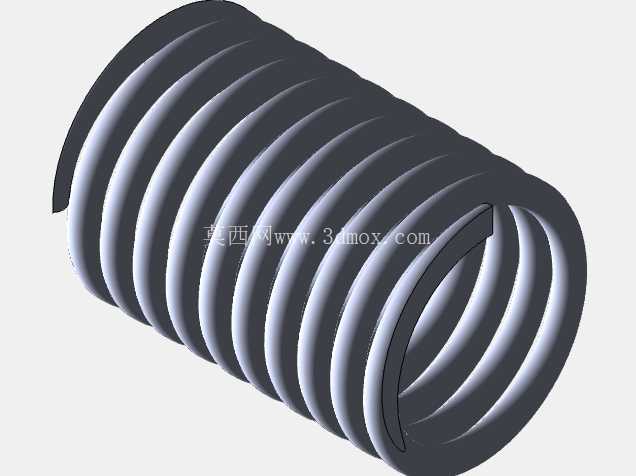

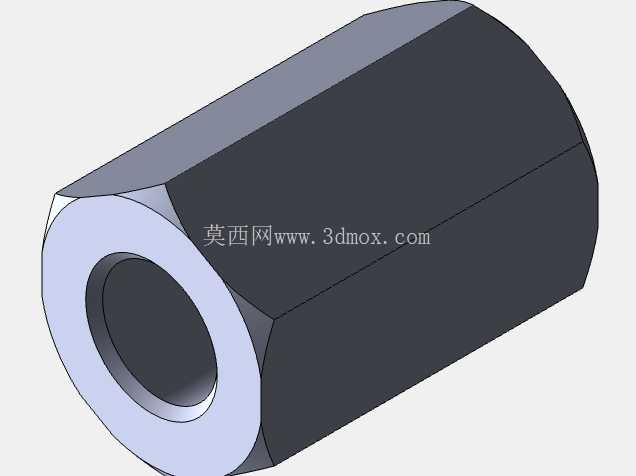

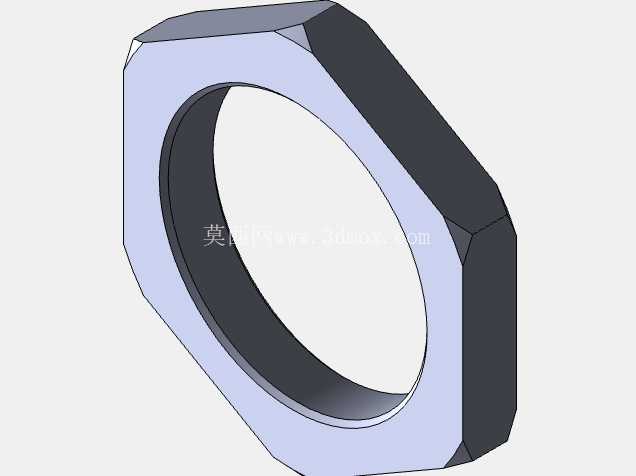

紧凑型单作用特殊气缸结构设计

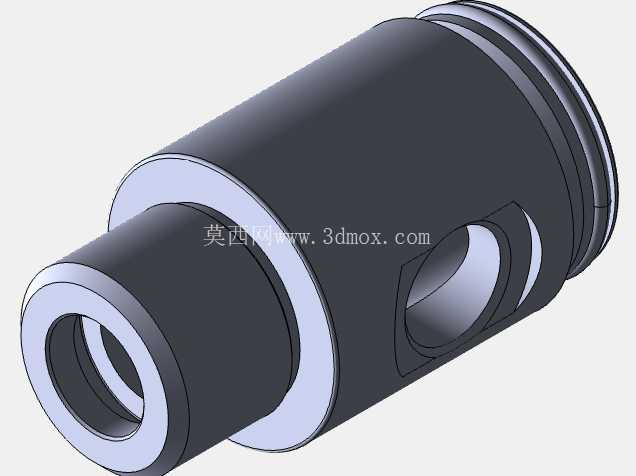

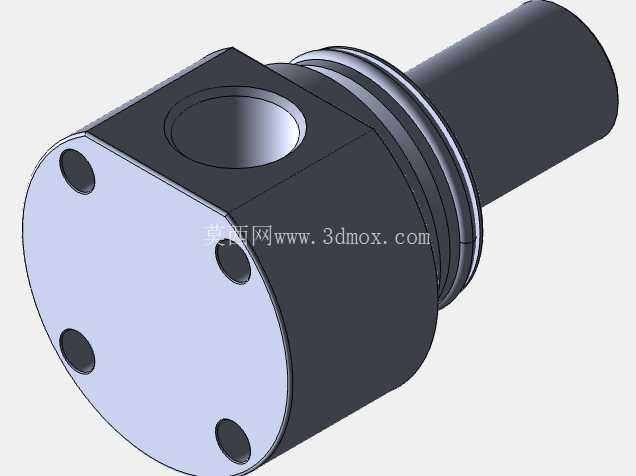

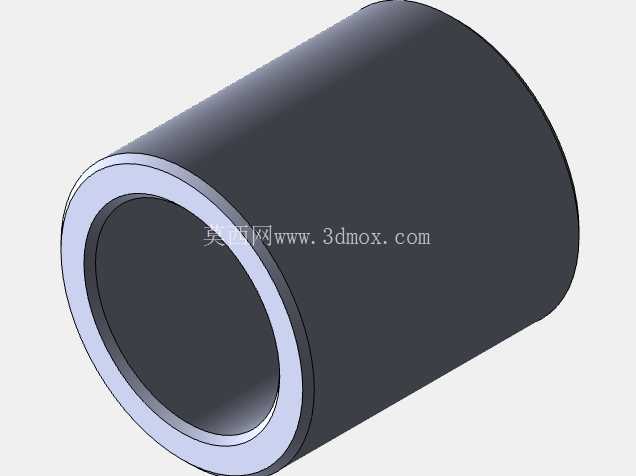

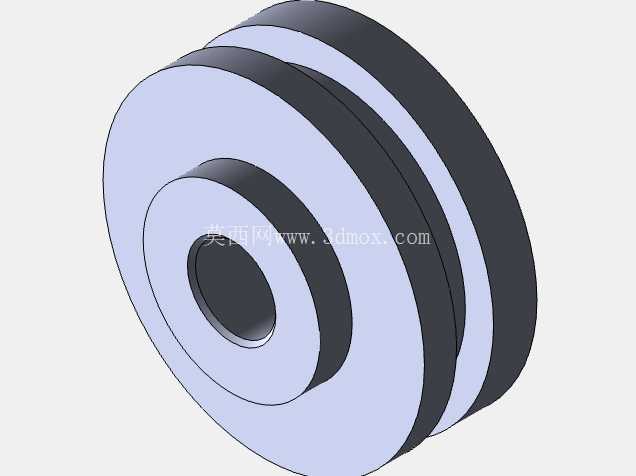

这款单作用特殊气缸的设计初衷，是为了解决精密自动化设备里安装空间局促、负载作用力有限场景下的直线执行需求，在小型搬运、医疗检测、电子元件装配这类工位上，常规标准气缸的安装尺寸往往会挤占周边传感器、工装夹具的布置空间，这款缸体的结构优化就是围绕这类痛点展开。从实际应用场景来看，这类气缸常被集成在自动进料机构的挡料工位、小型冲压模具的辅助顶出单元、药品灌装线的分瓶拨杆驱动端，还有精密测试设备里的探针进给机构，这些场景不需要太大的输出推力，但对动作响应速度、安装空间占用、长期运行的可靠性有明确要求。缸体采用铝合金外壳做轻量化处理，整体重量控制在较低区间，不会给搭载它的移动模组带来额外负载负担，单作用的工作逻辑依靠压缩空气驱动伸出，内置弹簧完成复位动作，相比双作用气缸省去了一路复位气路的配管工作量，在紧凑工位里布管更灵活，也减少了气路接头泄漏的风险点。设计阶段重点做了几个维度的优化：首先是结构紧凑性，在保证缸筒强度、活塞密封性能的前提下，尽可能压缩两端端盖的轴向尺寸，进出气口的位置做了侧置布局，避免轴向接管额外占用安装长度；其次是复位弹簧的匹配，选用适配负载的优质弹簧，既保证复位动作快速无卡顿，又不会因为弹簧刚度太大增加伸出动作的耗气量，长期运行后弹簧疲劳衰减量控制在合理区间，填充的耐磨材料能降低活塞与缸筒的摩擦损耗，延长密封件的使用寿命。安装适配性上，预留了脚座、法兰、铰接等多种安装选项的接口，能和市面上主流的标准安装附件兼容，不需要额外设计定制转接件，设备集成时可以直接根据工位布局选择安装方式，降低设计和加工成本。密封材料提供丁腈橡胶、聚氨酯、氟橡胶等不同选项，可适配不同工况下的压缩空气介质，哪怕是有少量油雾、轻微湿度的气源环境也能稳定工作，活塞杆的外露部分可选镀铬或者不锈钢材质，应对不同洁净度等级的车间环境，避免活塞杆锈蚀导致密封件过早磨损。从安装边界来看，这款气缸的缸径、杆径、行程参数经过精准匹配，输出推力能覆盖6N到25N的小负载区间，工作速度区间适配常规自动化工位的节拍要求，工作温度范围覆盖大部分工业车间的常规环境温度，不需要额外做耐高低温的特殊改造。气口采用常规的标准管螺纹规格，和市面上通用的气动接头、气管规格完全匹配，现场装配时不需要单独采购特殊规格的配管元件。在冲压模具的辅助顶出场景里，这类气缸可以安装在模具内部的狭小空间里，完成小型冲压件的顶出卸料动作，因为单作用弹簧复位的特性，哪怕突发断气情况，活塞杆也能依靠弹簧力回到初始位置，不会因为停气导致模具合模时发生撞模风险，这一点在冲压设备的安全设计里是很实用的特性。在电子装配工位上，气缸的轻量化设计可以直接安装在小型直线滑台的动子端，不会因为气缸自重过大影响滑台的定位精度和重复定位寿命，紧凑的外形也不会遮挡周边视觉检测相机的拍摄视野，方便工位做视觉对位的布局。设计建模过程中，对所有密封槽的尺寸、活塞的导向长度、端盖的螺纹连接强度都做了细节校核，避免出现运行时活塞卡滞、密封件过早磨损、端盖连接松动等常见问题，缸筒内壁的粗糙度要求、活塞杆的表面硬度要求都在模型的工程图关联参数里做了对应标注，后续出加工图纸或者做选型仿真时可以直接提取参数使用，不需要再重新核对尺寸链。
