带螺栓螺母组件的对装法兰连接结构

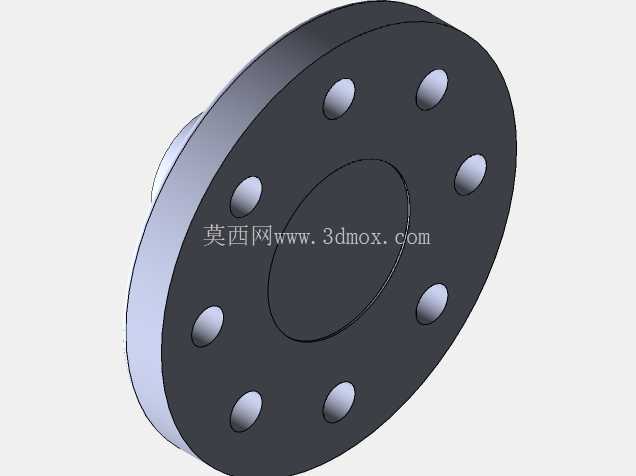

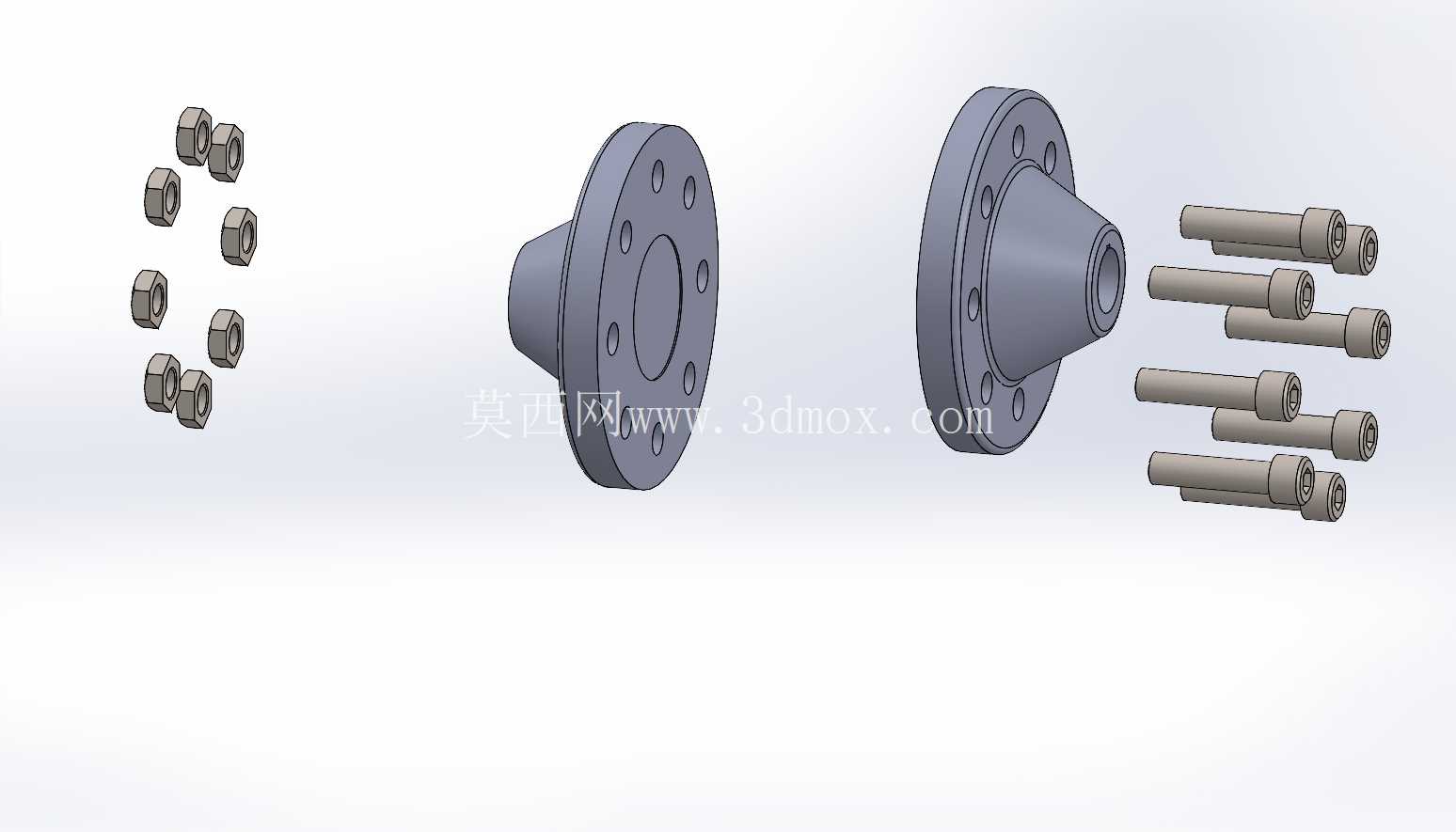

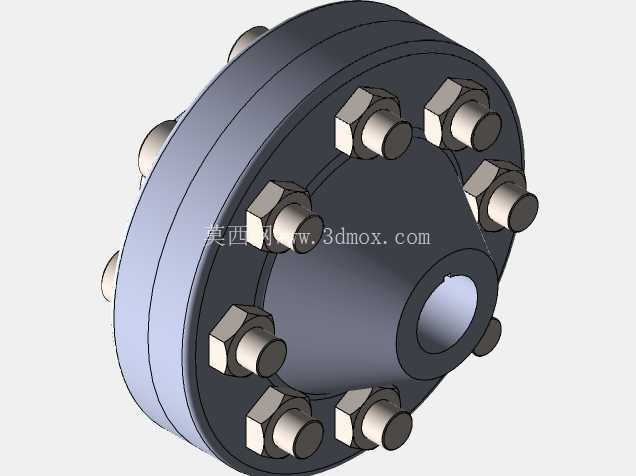

这套对装法兰连接结构，是管路系统、传动端对接场景里最常用的静密封连接单元，整套组件包含两个带锥颈的法兰本体、六组外六角螺栓与配套锁紧螺母，核心作用是实现两段带锥度接口的管路、或者传动轴端壳体的刚性对接，同时保证对接面的密封性能与同轴度要求，在液压管路布设、化工流体输送、汽车底盘传动系连接、风机进出口对接等场景都有大量应用。从结构设计逻辑来看，两个法兰本体采用对称式锥颈结构，锥颈部分做了渐变壁厚处理，从对接端的薄壁平滑过渡到法兰盘位置的厚壁，这种设计能有效降低法兰盘与锥颈衔接位置的应力集中，避免设备运行过程中受管路振动、内部介质压力冲击时出现焊缝开裂或者本体断裂的问题。法兰盘端面上均匀分布六个螺栓过孔，孔位采用等节距圆周排布，保证螺栓锁紧时每个紧固点的压紧力均匀作用在对接密封面上，不会出现局部压紧力不足导致的介质渗漏问题。配套的螺栓采用标准外六角头设计，螺杆长度匹配两个法兰盘叠合后的总厚度，预留了足够的螺母锁紧螺纹啮合长度，螺母选用与螺栓同强度等级的外六角螺母，锁紧后能保证足够的预紧力，抵抗设备运行时的振动松脱风险。从安装边界尺寸来看，整套法兰对装完成后，法兰盘的最大外径适配90毫米的安装空间，锥颈的小端接口尺寸可匹配对应通径的管路或者轴套，安装时需要先将两个法兰的对接端面清理干净，根据密封要求加装对应材质的密封垫片，再逐次穿入螺栓，采用对角分次锁紧的方式拧紧螺母，避免单次单侧锁紧导致法兰面偏斜、密封失效。在实际工程应用中，这类带锥颈的对焊法兰相比平焊法兰，刚性和密封可靠性更高，能承受更高的介质压力与温度波动，适合用在中高压管路、有振动载荷的传动连接位置。建模过程中严格按照机械设计手册里的法兰连接尺寸规范做参数匹配，螺栓过孔与螺栓杆之间预留了合理的安装间隙，方便现场安装时微调法兰对接的同轴度，螺母与法兰盘的接触面也做了贴合度校验，避免出现螺母锁偏导致的预紧力不足问题。整套组件的所有零件都做了装配干涉检查，模拟实际安装过程中螺栓穿入、螺母锁紧的全行程，不存在结构干涉问题，可直接用于装配仿真、工程出图或者3D打印样件验证。在设备选型阶段，这类法兰组件的适配性很强，只需要根据实际工况的压力等级、介质特性匹配对应的材质和密封垫片形式，就能快速集成到整体设备结构中，不需要额外做复杂的结构改型，能大幅缩短结构设计的周期。另外锥颈部分的内壁做了平滑过渡处理，没有突兀的台阶结构，用在流体管路场景时能减少介质流经对接位置的阻力损失，降低管路紊流带来的振动和噪音问题；用在传动端连接场景时，锥颈结构能更好地传递轴向和径向载荷，提升连接部位的抗疲劳强度，延长设备整体的使用寿命。
