NEMA23步进电机L型直角安装固定座

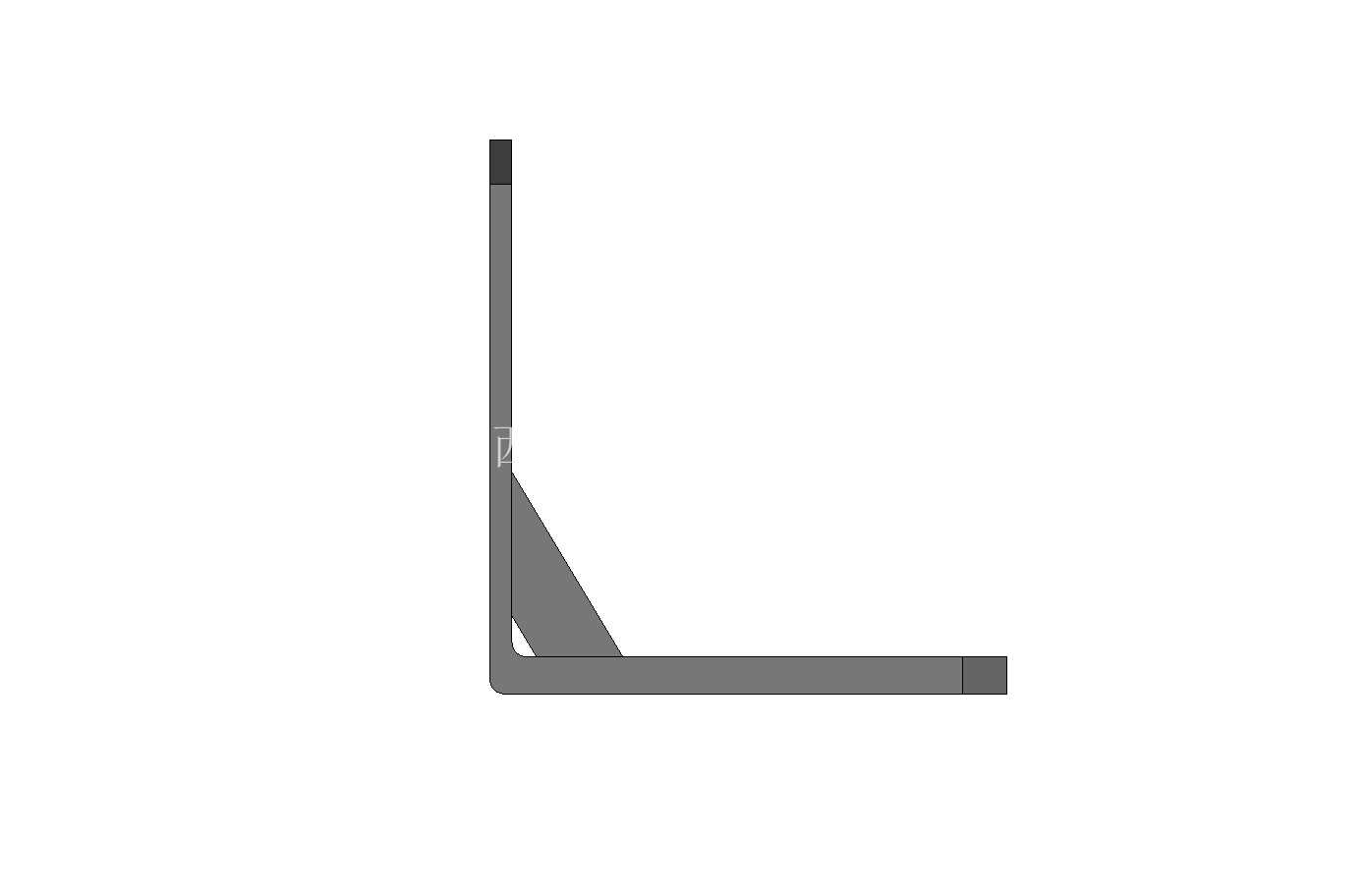

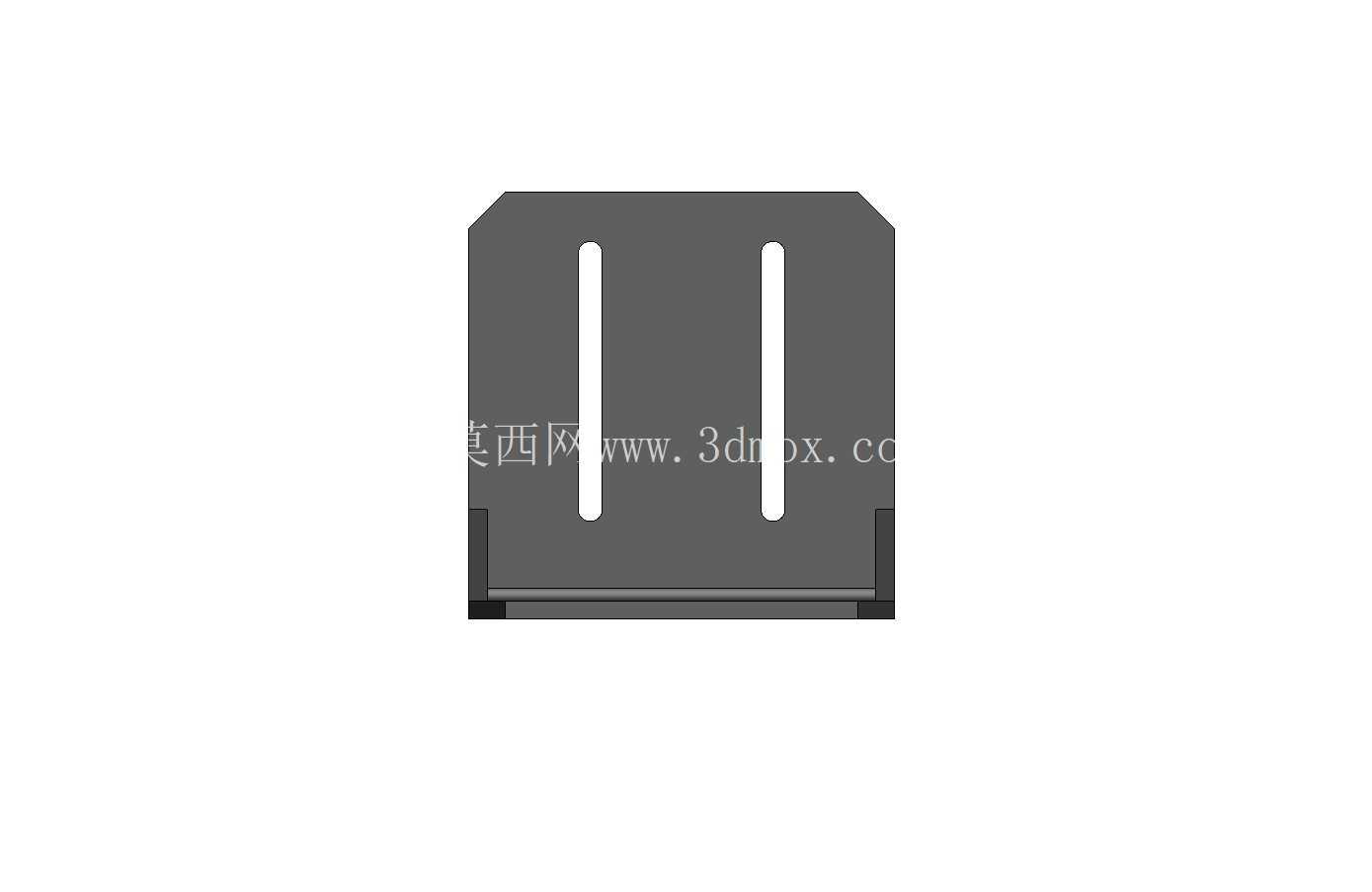

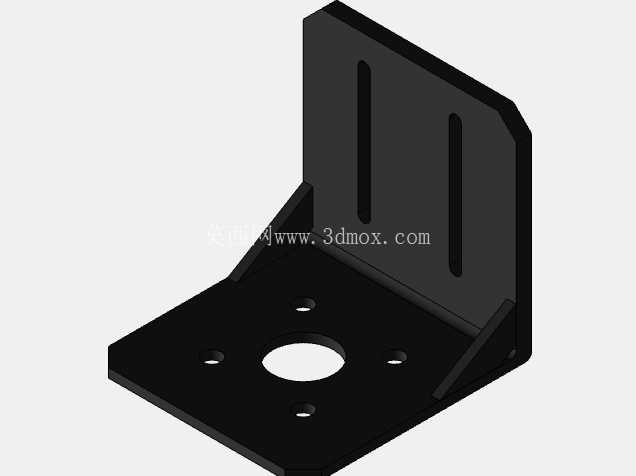

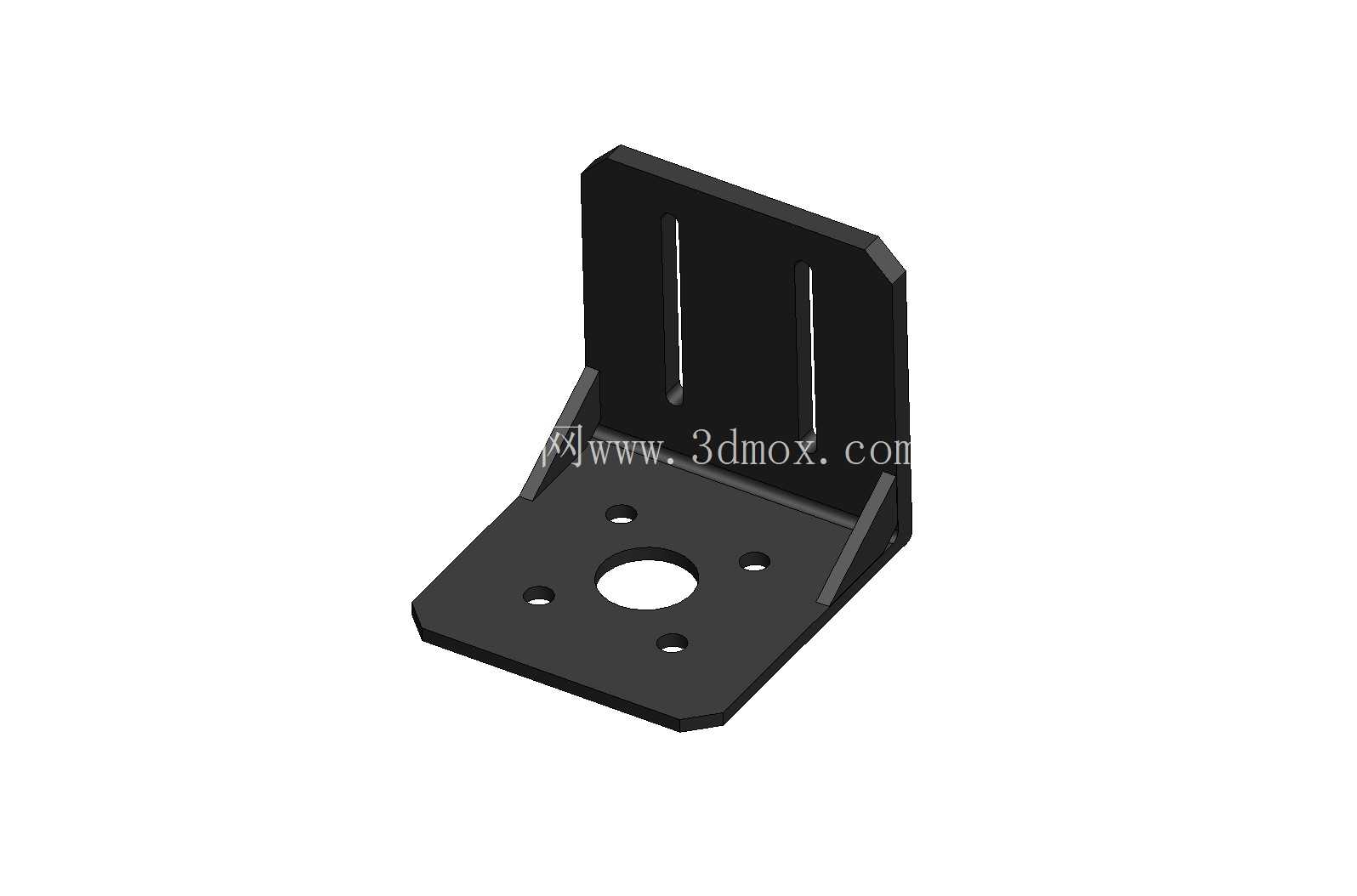

在小型自动化设备、桌面级数控装置、3D打印运动模组以及各类教学用机电一体化实训台的搭建过程中，步进电机的安装固定是决定整套运动机构运行稳定性的核心环节之一，NEMA23规格作为57系列步进电机的通用安装标准，广泛应用于负载适中、定位精度要求较高的直线运动、旋转分度场景中，这款L型直角安装座正是针对该规格电机的侧装、垂直安装需求设计的专用固定构件。从实际使用场景来看，很多设备的机架型材安装面无法直接提供与电机输出轴垂直的贴合基准，比如皮带传动的XY运动轴模组，需要将电机固定在型材端面，通过同步轮将动力传递给直线导轨上的滑台，这时候就需要靠直角安装座来完成电机安装面与型材固定面的垂直度转换，避免电机输出轴与传动轮系出现平行度偏差，导致皮带偏磨、传动卡顿甚至丢步的问题。这款安装座采用一体式L型折弯结构，两个互相垂直的安装面之间设置了三角形加强筋，在电机频繁启停、正反转切换带来的交变载荷作用下，能够有效避免安装面出现形变，保证电机轴的同轴度长期稳定，不会因为长期运行产生的振动导致固定螺栓松动、电机位置偏移。底座的安装面设置了对应NEMA23标准的中心过孔，孔径尺寸刚好容纳电机输出轴端的轴承盖与轴伸部分，周围四个安装孔的孔位完全匹配57步进电机的标准安装孔距，不需要额外扩孔或者调整位置，直接用对应规格的内六角螺栓就能完成电机与座体的固定，安装效率很高。垂直立面上设置了两条平行的长条形调节槽，这一设计主要是为了适配同步带传动时的张紧调节需求，当安装座固定在设备机架上之后，可以顺着长槽的方向微调电机的前后位置，改变同步轮的中心距，实现皮带张紧度的调整，调整到位之后再拧紧立面的固定螺栓即可，不需要额外设计张紧轮结构，能够简化整套传动机构的设计复杂度，降低设备的整体制造成本。从安装边界来看，座体的底座轮廓做了切角处理，避免在狭小的安装空间内与周边的型材槽、传感器安装位、走线槽产生干涉，整体的安装占用空间紧凑，能够适配2020、3030等常用规格的工业铝型材安装面，不需要额外加工转接板。在设计过程中，首先要保证两个安装面的平面度与垂直度公差，平面度控制在0.1mm以内，垂直度公差控制在0.05mm以内，这样才能保证电机安装之后输出轴与传动机构的平行度符合要求，减少传动过程中的附加载荷。所有安装孔的边缘都做了倒角处理，避免螺栓装配时出现刮漆、卡滞的问题，长槽的宽度匹配常用的M5、M6固定螺栓，槽的长度预留了足够的调节行程，能够覆盖市面上绝大多数NEMA23步进电机配套同步轮的张紧调节量。材质方面选用常用的冷轧钢板冲压成型后做发黑喷塑处理，表面的黑色涂层能够起到防锈、耐刮的作用，同时在工业设备环境中不容易显脏，长期使用也不会出现锈蚀剥落的问题。在实际选型使用时，需要注意确认所搭配电机的安装孔距是否符合NEMA23标准，部分特殊规格的减速步进电机可能因为减速箱的外形尺寸超出座体的容纳范围，需要提前核对立面与底座之间的内部空间尺寸，避免出现电机尾部与座体干涉的情况。另外在固定电机时，建议在电机安装面与座体之间添加薄橡胶减震垫，能够吸收电机运行时产生的高频振动，进一步降低设备运行的噪音，提升运动机构的运行平稳性。对于需要做3D打印自制该零件的场景，也可以参考这个结构的尺寸参数，选用高强度的PETG或者碳纤维增强耗材打印，注意在安装孔位置预留足够的壁厚，保证螺栓拧紧时不会出现开裂的问题，完全可以满足小型桌面设备的使用需求。
