可调节握力训练手柄结构设计

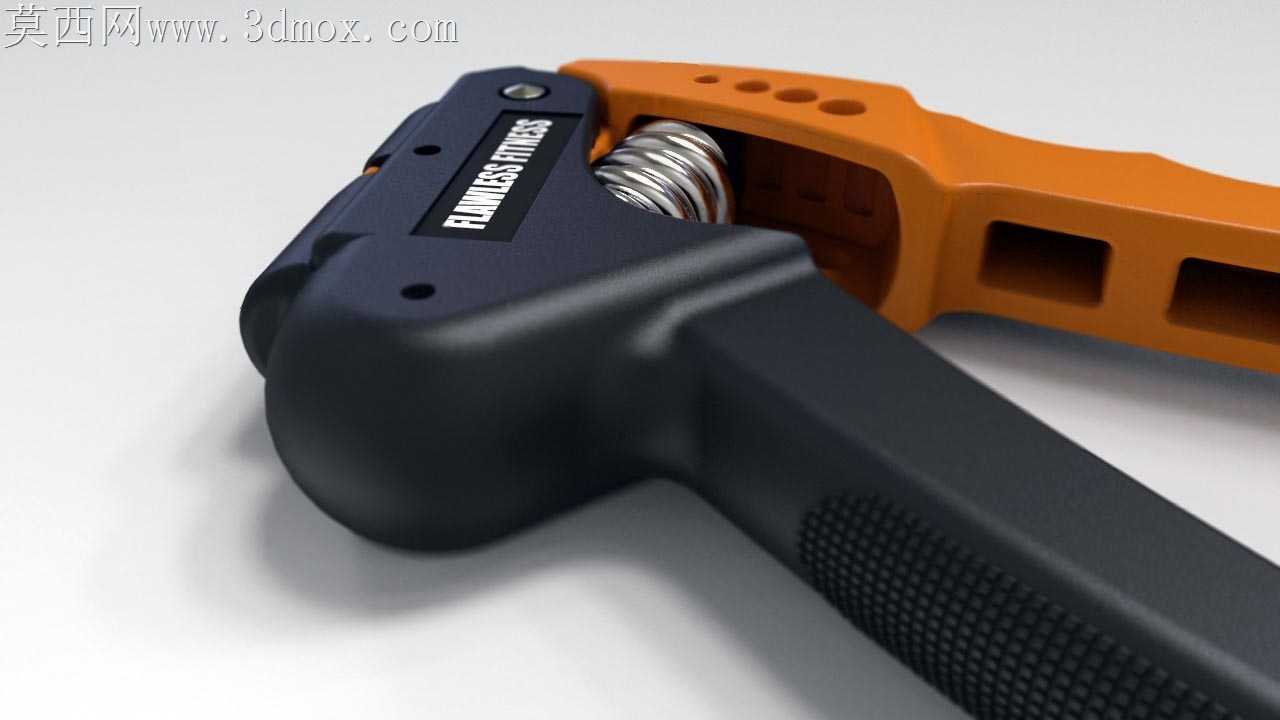

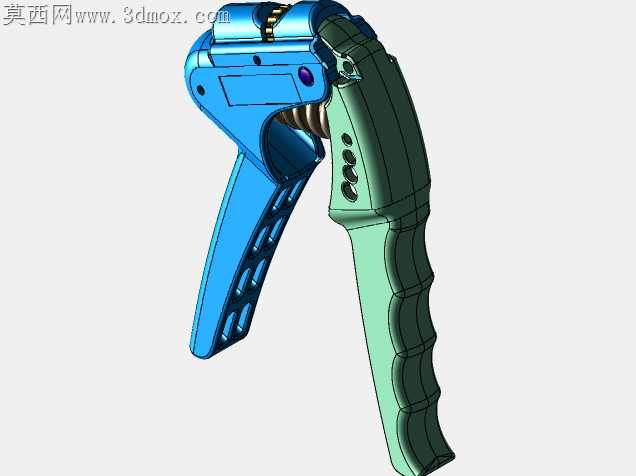

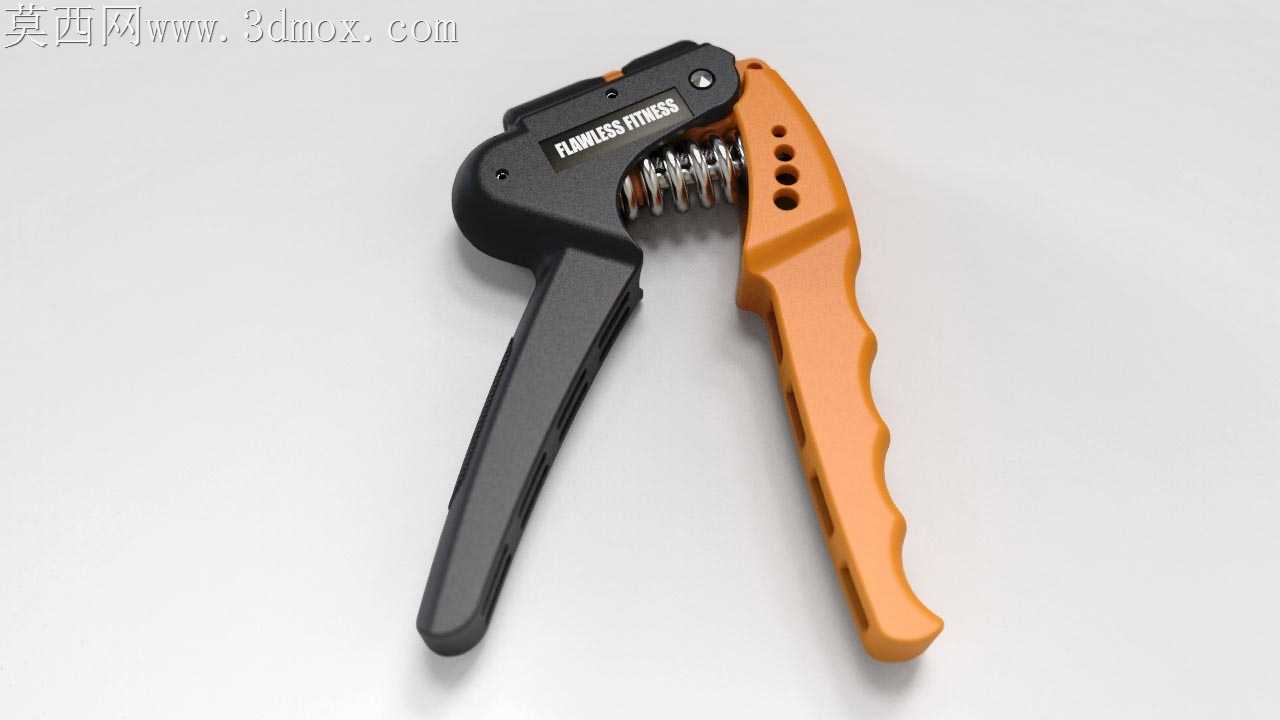

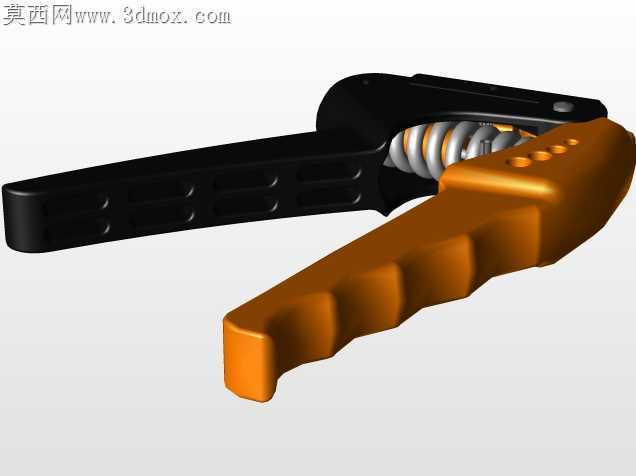

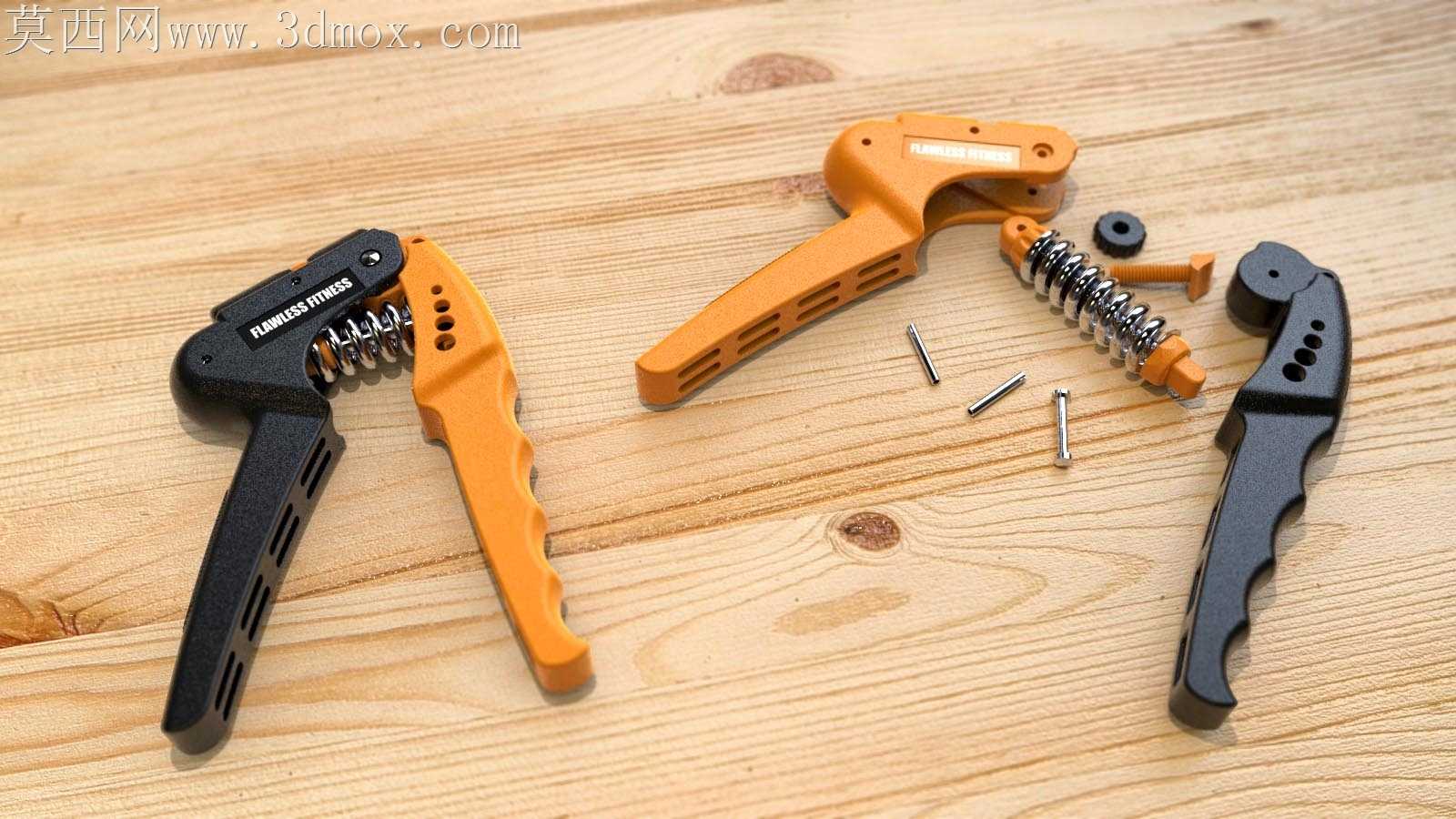

手握式健身器材的握把接触区，最容易出现的问题是长期反复施力后，塑料件边缘应力集中发白开裂，弹簧卡接位松脱导致阻力骤变，这也是这类小器材返修率居高不下的核心痛点。这款可调握力手柄在结构设计上，把固定握把的受力筋位做了非等厚排布，靠近转轴枢接位的筋条厚度比握持末端厚1.2mm，刚好抵消枢轴转动时带来的剪切应力，避免反复捏合后枢接孔位出现椭圆化磨损。活动握把上的四档调节孔，没有做常规的等直径通孔，而是在孔位朝向弹簧的一侧做了0.3mm的沉台倒角，弹簧端的定位销卡入后，不会因为档位切换时的剐蹭刮掉塑料孔壁的毛边，长期调节也不会出现卡滞感。两个握把的贴合面没有做完全的平面接触，在靠近弹簧的位置留了0.15mm的间隙，捏合到最小行程时，不会因为塑料件注塑成型的微小翘曲出现面与面的硬摩擦，捏合的全程阻尼感都来自弹簧压缩，不会有塑料摩擦的生涩异响。握把表面的指槽曲面，没有做完全贴合手指轮廓的深凹槽，而是做了微弧过渡的浅指位，不同手型的用户握持时都不会有硌手感，同时注塑脱模时不需要做复杂的侧抽芯结构，模具加工成本能降低近两成，量产时的良品率也更高。弹簧的容纳槽做了半开放结构，装配时不需要把弹簧强行压入封闭腔，直接从侧方卡入即可，装配效率提升的同时，后期如果需要更换不同劲度系数的弹簧调整阻力，不需要破坏塑料壳体就能完成替换。握把表面的防滑纹理做了渐变密度排布，靠近指尖的位置纹理更密，掌根位置纹理更疏，握持时的摩擦力足够，又不会因为纹理太尖锐硌得掌心生疼。黑色固定握把上的标识位做了下沉0.2mm的凹槽，丝印或者烫印标识时不会因为长期握持摩擦掉漆，标识的留存时间比平面丝印长三倍以上。枢接轴的两端做了翻边铆接位，装配时直接压入后铆接固定，不需要额外加装卡簧，减少了零件数量，也避免了卡簧脱落导致的手柄散架风险。活动握把的尾部做了微翘的弧度，捏合到最大行程时，尾端不会硌到小臂内侧，使用时的贴合感更好。
