模块化框架用T型槽铝挤压型材结构

在做非标自动化设备框架、轻型机械承载结构的选型阶段，这类T型槽铝挤压型材是绕不开的基础构件，很多刚入行的结构工程师容易忽略型材截面的槽型匹配度，实际装配时才发现配套紧固件卡不进槽腔，或是槽口承重余量不足导致支架偏移。这款型材的截面做了对称四向T型槽布局，四个方向都能直接滑入配套T型螺栓，不需要在型材本体上额外打孔攻丝，这一点在现场改型、临时加装传感器支架的时候优势特别明显——传统焊接方管框架一旦焊死，后期加装附件只能靠焊接或是钻孔打抱箍，不仅破坏表面防腐层，调整位置也极不灵活，而这款型材的槽腔是通长设计，紧固件可以沿型材长度方向任意位置固定，哪怕是设备调试阶段反复调整安装位置，也不会对型材本体造成损伤。

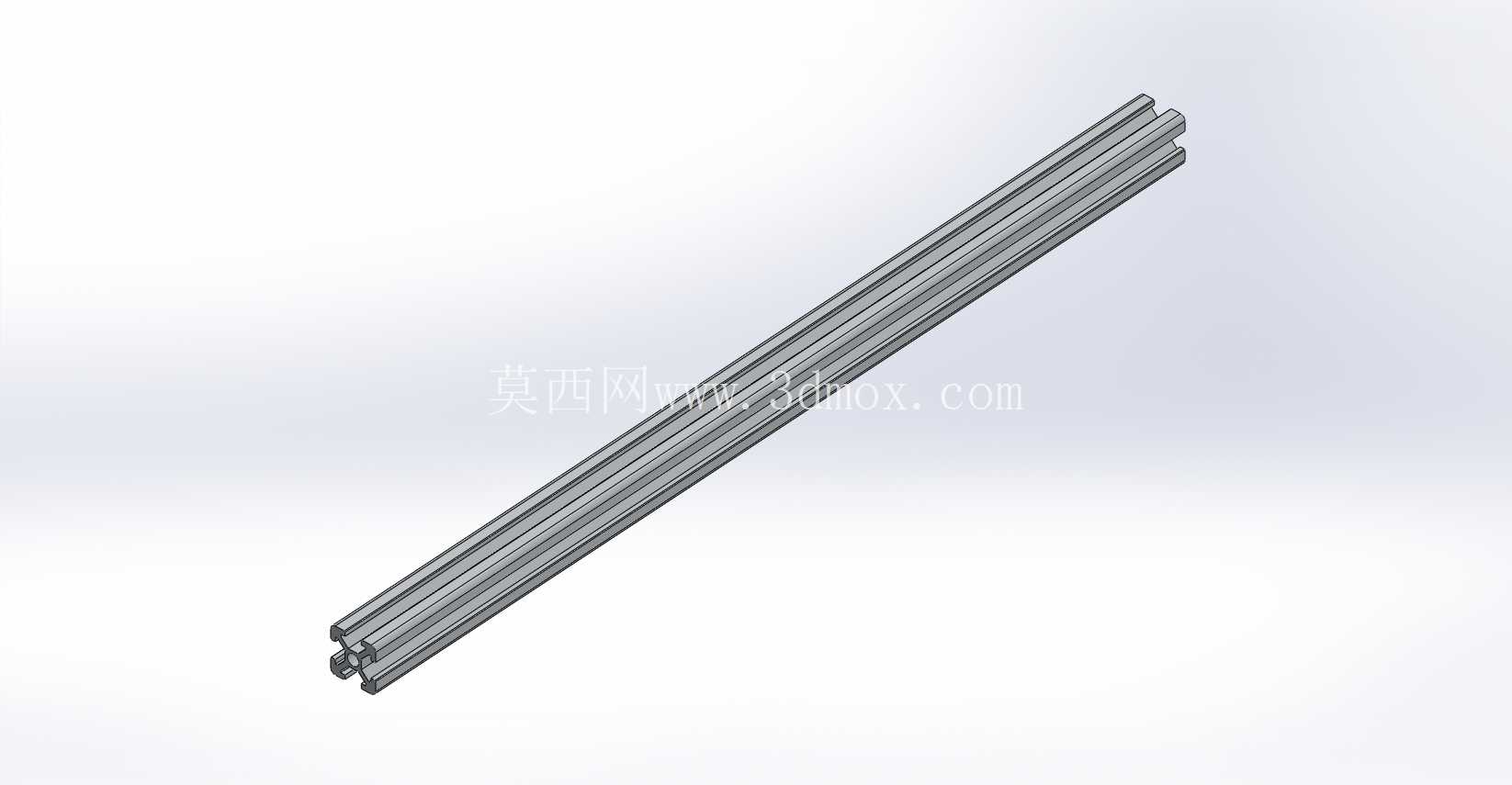

从实际安装边界来看，这款型材截面外轮廓为20mm×20mm，属于小规格轻型铝型材范畴，单根型材的有效使用长度为400mm，适合做载荷不大的紧凑型框架，比如桌面级3D打印机的外框架、小型输送线的侧挡支架、教学用机器人实训台的承载骨架，或是工业机器人末端执行器的周边防护栏框架。这里要特别注意，很多工程师选型时会盲目选大截面型材，其实小规格型材在紧凑空间里的适配性更好，比如设备内部的走线架、小型气动元件的安装梁，用20规格的型材不会占用过多内部空间，同时铝材质本身的密度只有钢材的三分之一左右，整根400mm的型材重量很轻，单人就能完成搬运和装配，不需要额外的吊装辅助。

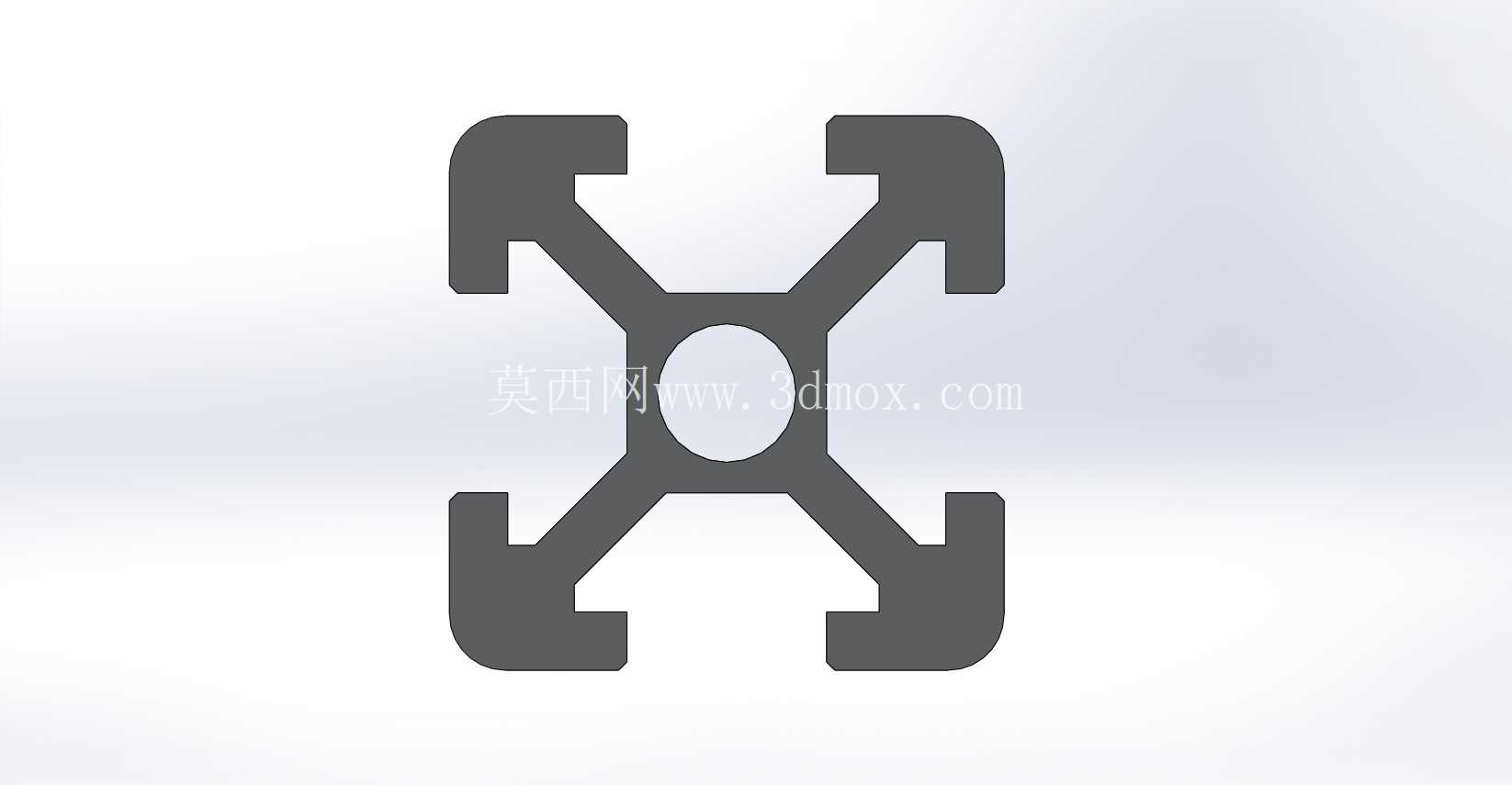

型材的中心位置做了椭圆形的中空减重孔，这个设计不是随便开的，一方面是减少挤压成型时的材料用量，控制型材本身的自重，另一方面这个中空腔可以走设备的气管、信号线，不用在型材外部额外装走线槽，让整体框架外观更整洁，同时中空结构也能提升型材截面的抗扭性能——对比同截面的实心铝条，这种带中空腔的挤压型材在承受垂直于截面的弯矩时，应力分布更均匀，不会因为局部应力集中出现弯折。四个方向的T型槽槽口尺寸做了统一标准设计，和市面上通用的T型螺母、滑块螺母完全适配，不需要开模定制专用紧固件，后期维护更换配件的成本很低，哪怕是项目现场临时缺件，也能从本地五金市场买到匹配的紧固件，不会因为专用配件断供耽误项目工期。

在实际应用场景里，这类型材最常用在工业自动化的轻型承载结构上，比如小型检测设备的主机框架，不需要承受大吨位载荷，但是对装配精度、调整灵活性要求高，用这种T型槽型材搭建框架，所有连接点都可以在调试阶段微调位置，等所有部件的位置都校准完成后，再锁紧螺栓就能完成固定，比焊接框架的装配效率高至少三倍。还有协作机器人的周边安全护栏，用这种型材搭配透明亚克力板，不需要焊接，直接通过角件连接就能快速组装，后期如果要调整护栏的范围，只需要松开螺栓重新拼接型材就行，材料可以反复利用，不会像焊接护栏那样拆完就成了废铁。另外在数控车床的小型外围辅助结构、3D打印工作站的设备架、教学实训用的模块化组装台架上，这类小规格T型槽铝型材的使用率非常高，它不需要做表面防锈处理，挤压成型后的氧化层本身就有不错的耐腐蚀能力，在普通车间环境下使用不会出现生锈掉漆的问题，日常维护只需要擦拭表面灰尘即可。

从设计思路上来说，这款型材的对称截面设计是核心亮点，四个方向的槽型完全一致，设计师在建模的时候不需要考虑型材的安装方向，随便截取一段就能装配，减少了建模时的方向判断失误，也降低了现场安装时的错装概率。型材的壁厚做了均衡设计，既保证了槽口位置的强度，不会因为锁紧螺栓时用力过大导致槽口变形，也不会因为壁厚过厚造成材料浪费。在做三维装配的时候，这款型材的截面轮廓规整，很容易做参数化建模，只需要画出截面草图沿长度方向拉伸，再在对应位置切除槽腔和中心减重孔就能完成模型搭建，后续做工程图的时候也能快速导出截面尺寸，方便加工下料。要注意的是，这类型材在拼接长框架的时候，单根400mm的长度可以通过专用的型材连接件拼接成更长的构件，不过拼接位置要尽量避开受力集中点，比如安装重型气缸、电机的位置，尽量用整根型材，不要在受力点位置做拼接，避免连接位置出现松动变形。另外在安装面板、钣金件的时候，直接通过T型槽里的滑块螺母就能固定，不需要在型材上额外打孔，对于小批量定制的设备来说，能省去很多二次加工的工序，缩短整个项目的交付周期。
