模块化铝挤压设备外壳框架结构设计

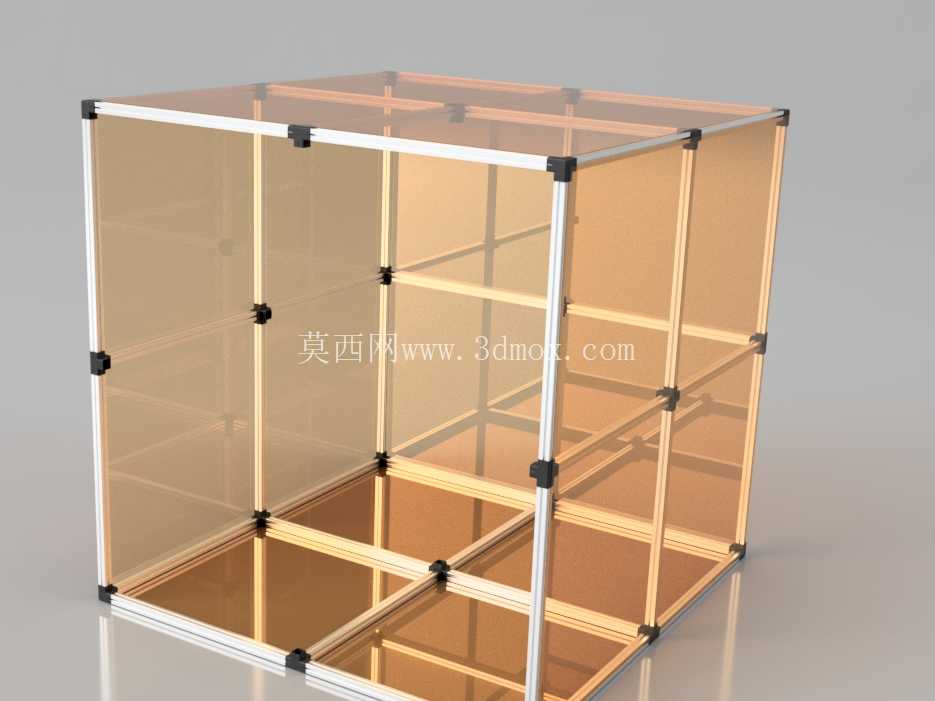

在工业设备的外壳搭建场景中，这类模块化铝挤压框架的应用覆盖范围极广，小到桌面级测试仪器的防护外罩，大到生产线旁的工位隔断、中型设备的承载机架，都能看到这类结构的身影。不同于传统焊接钢框架，这套框架的核心设计逻辑是全装配无焊接，所有连接节点都依靠标准角件与型材槽内的预置螺母完成锁紧，现场组装不需要焊接设备，也不会产生焊渣、变形这类需要后处理的问题，后期调整内部布局时，只需要松开对应节点的紧固件，就能滑动调整内部托架的位置，不需要对框架主体做破坏性拆解。

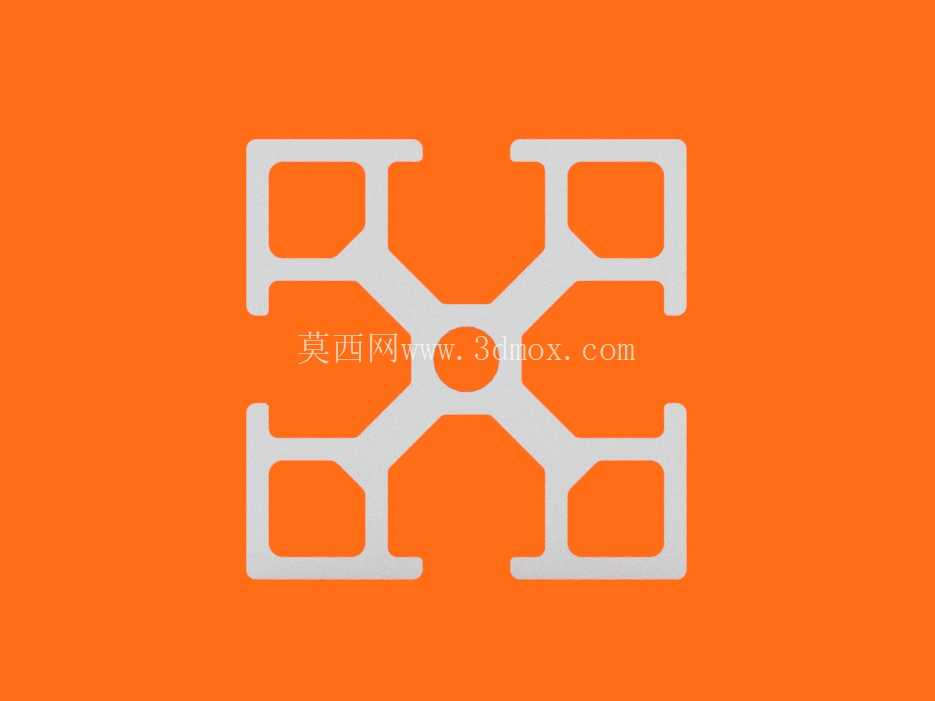

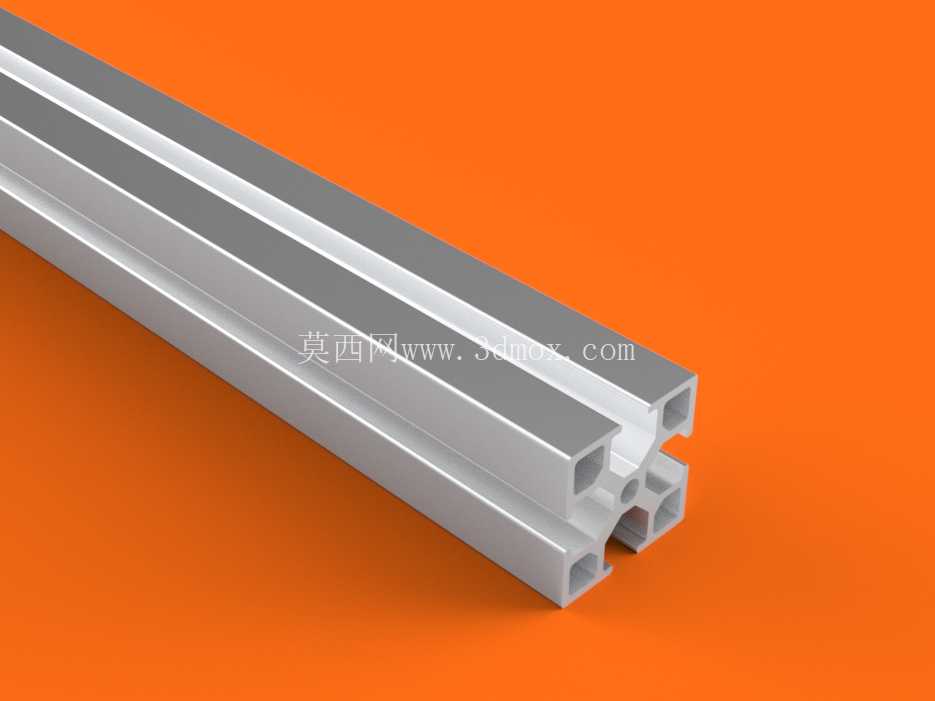

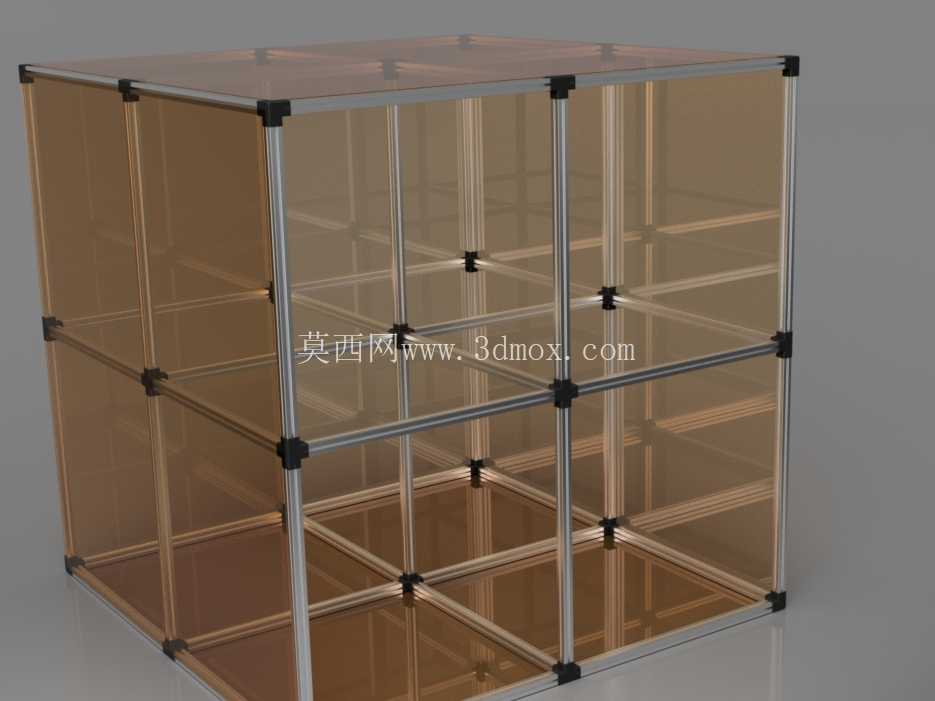

从实际使用的角度看，这套框架选用的40×40规格挤压铝型材，是工业领域应用最广泛的型材截面之一，型材本身的壁厚经过常规承载校核，既能满足中小型设备外壳的刚性需求，也不会因为截面过大造成材料浪费。型材表面的阳极氧化层自带防腐蚀、耐刮擦的特性，日常车间环境下使用不需要额外做表面涂装，透明半透的面板嵌在型材预留的槽位里，既可以观察内部设备的运行状态，也能阻挡车间内的粉尘、切削液飞溅到内部元器件上，同时半透面板不会像全封闭金属外壳那样完全遮挡内部，日常巡检时不用拆开面板就能快速排查线路松动、元器件移位这类常见问题。

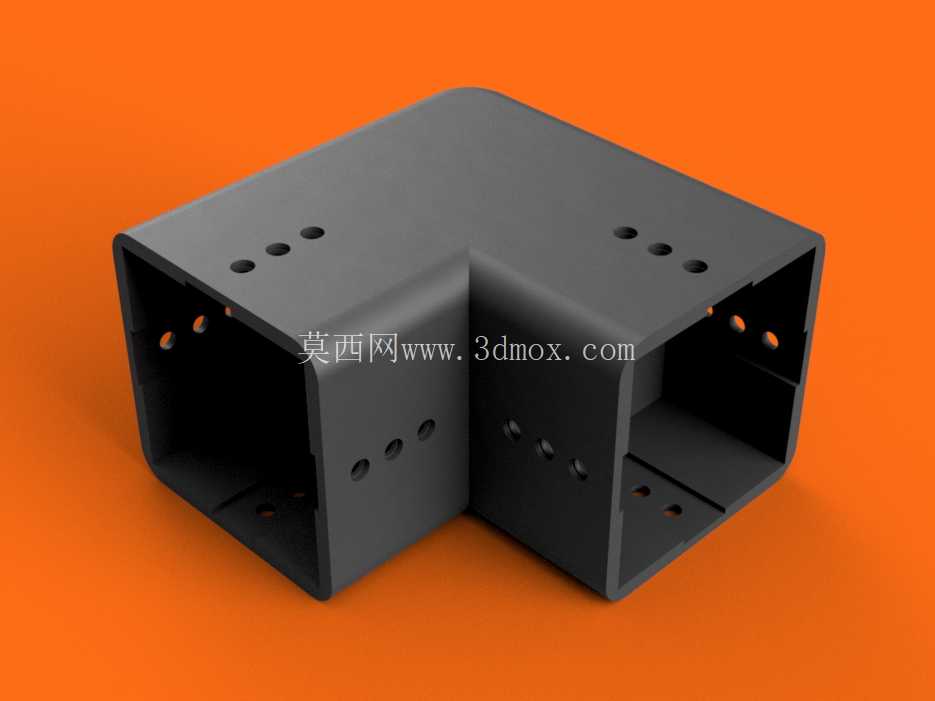

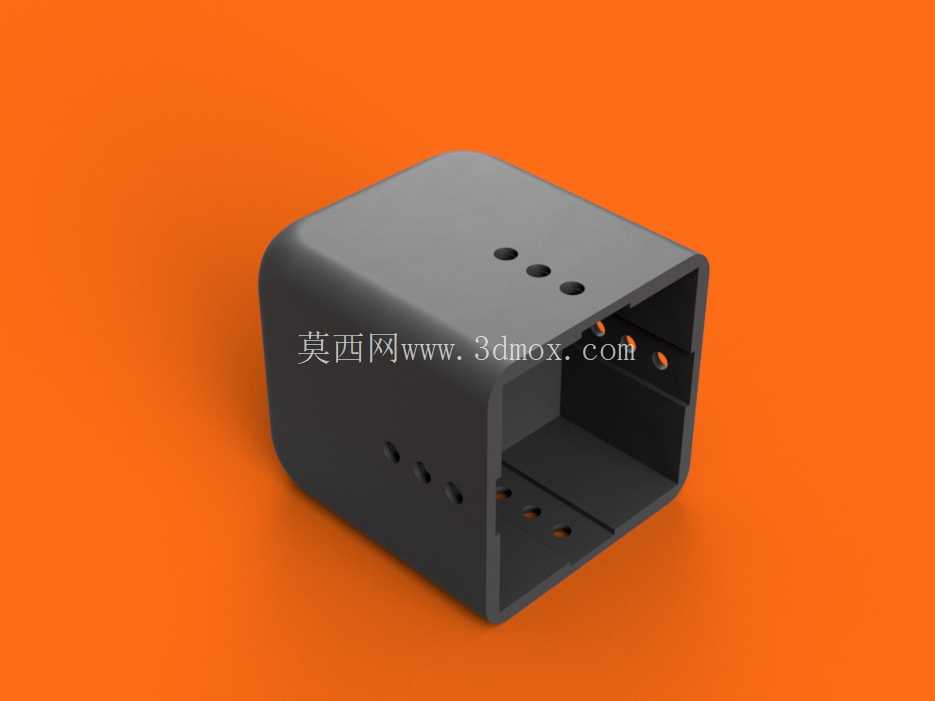

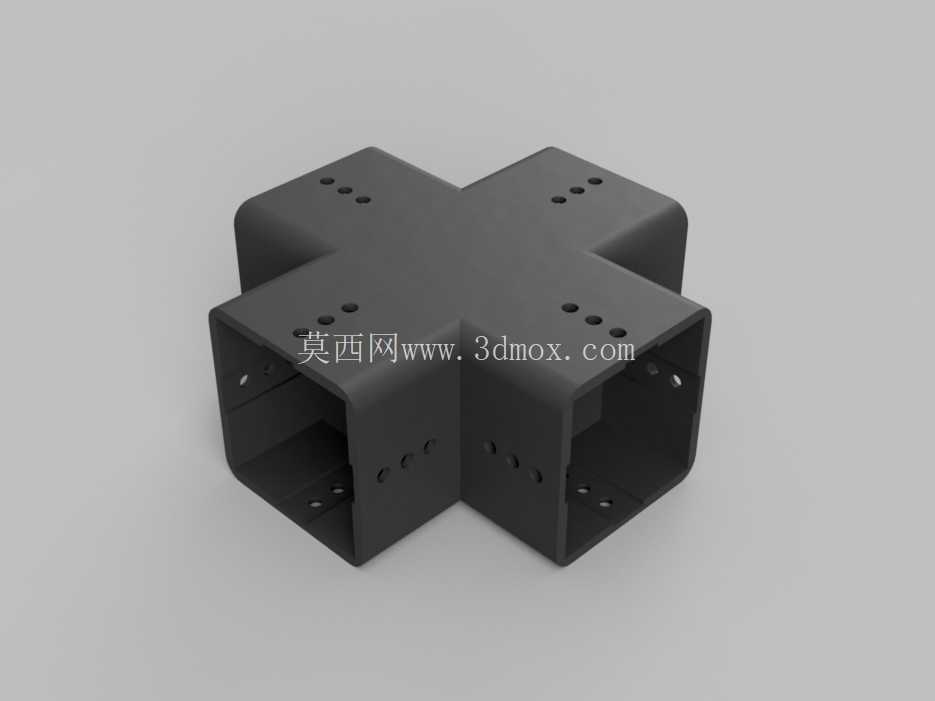

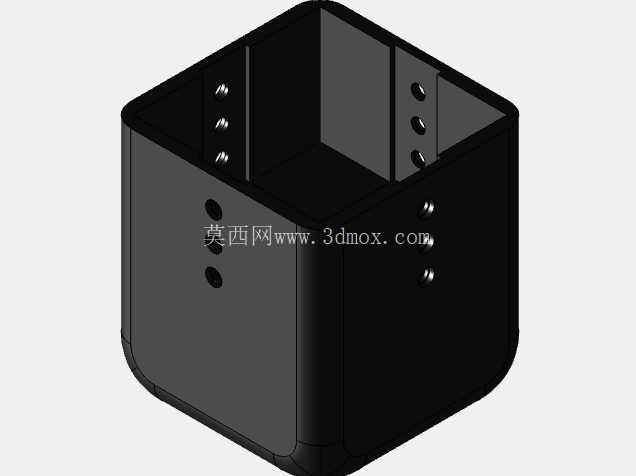

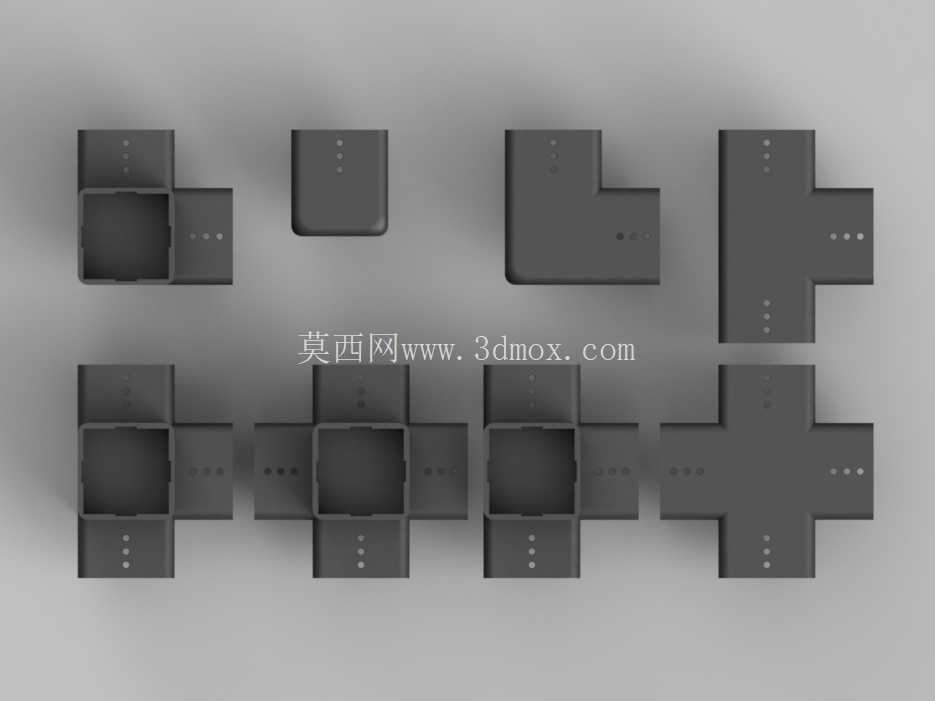

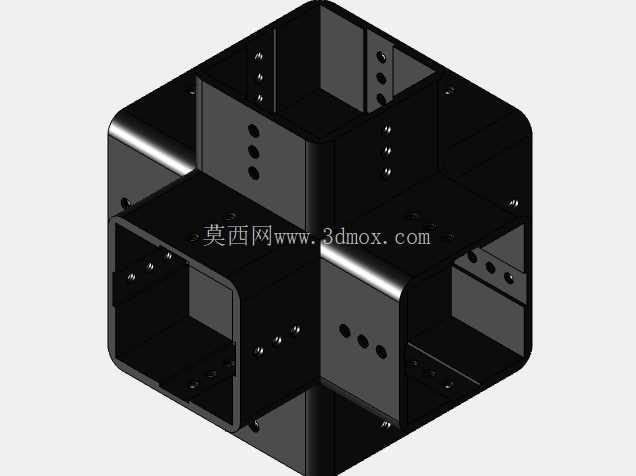

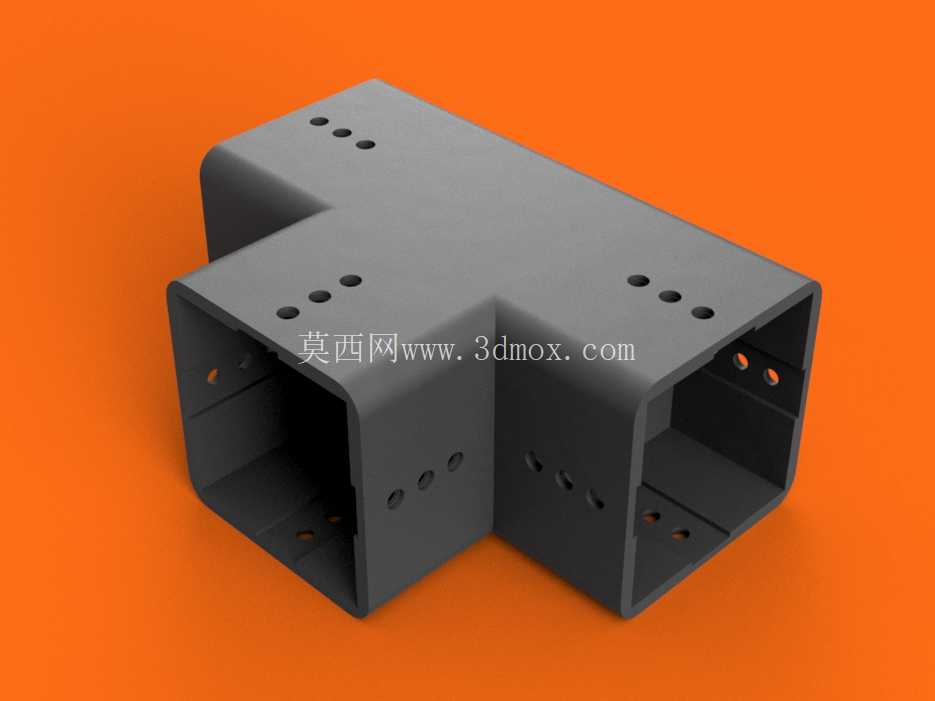

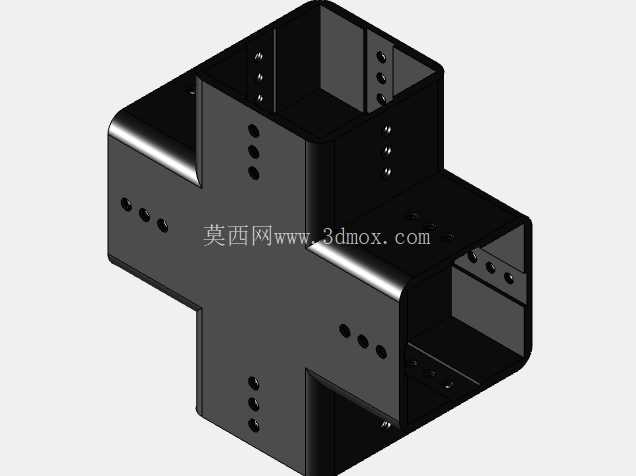

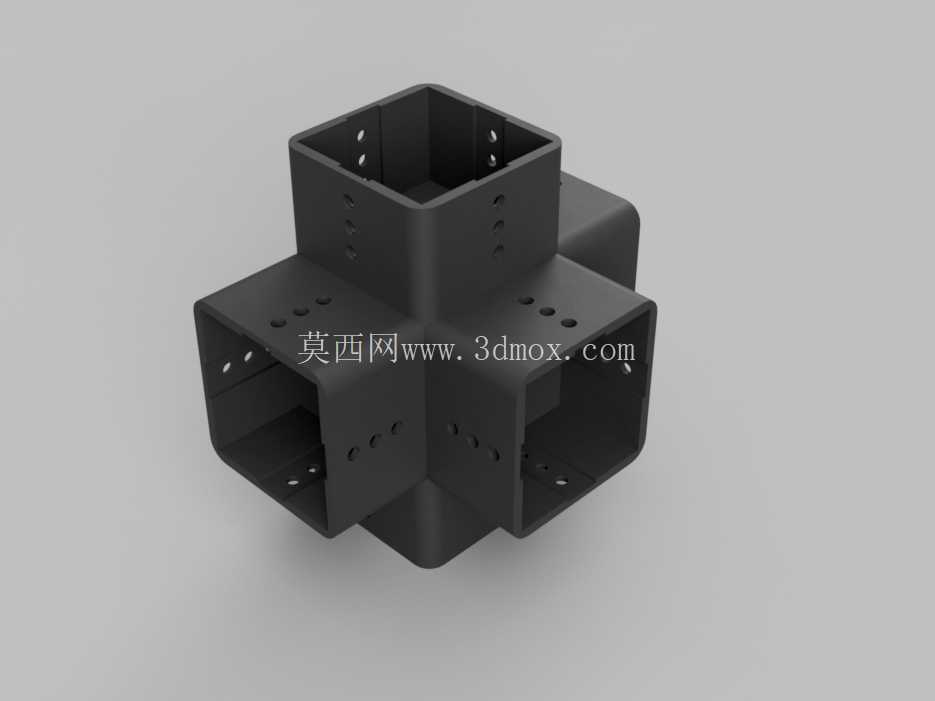

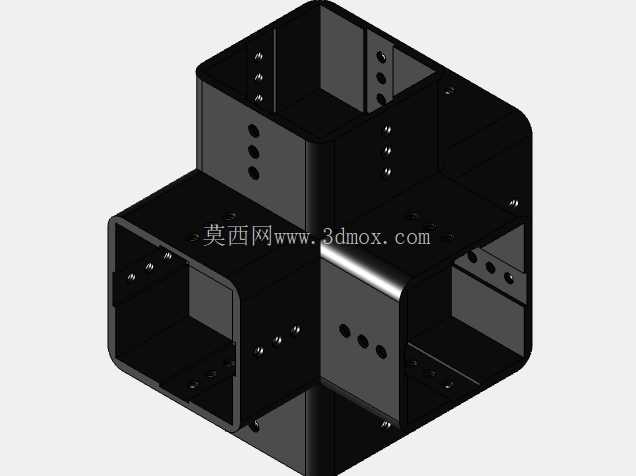

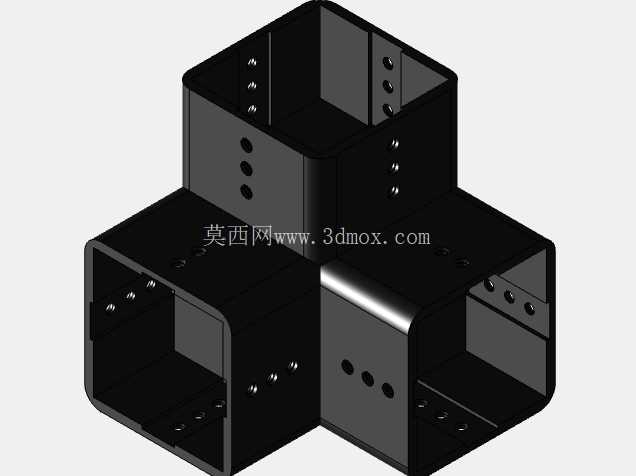

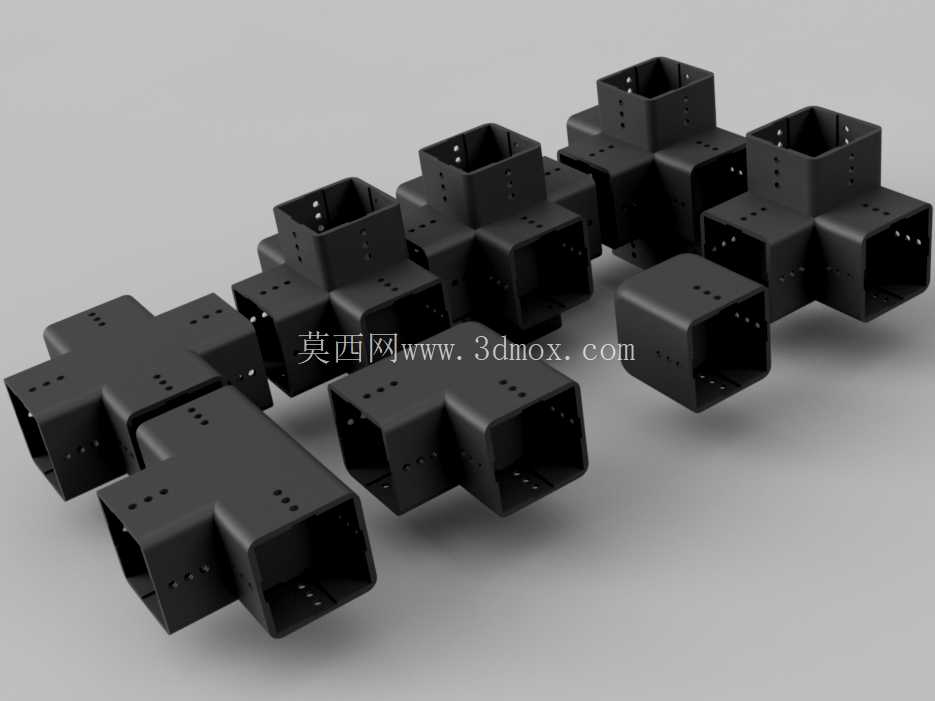

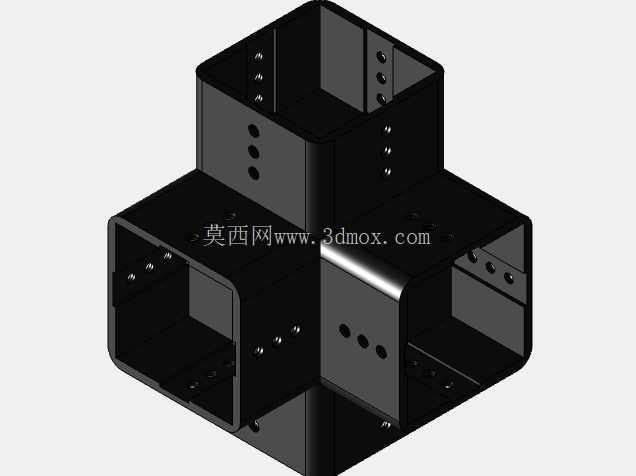

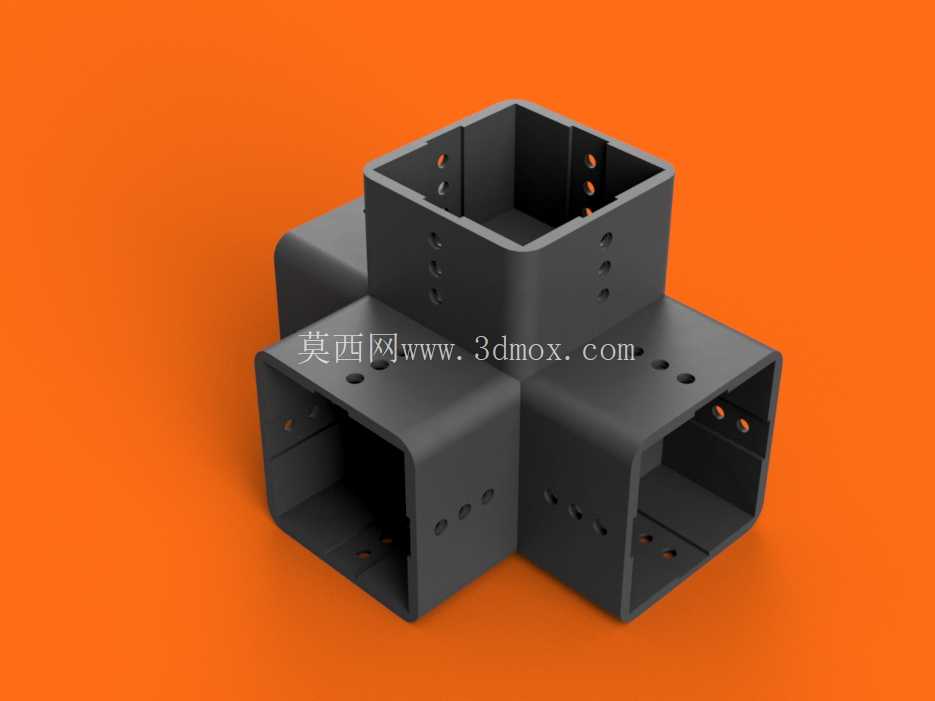

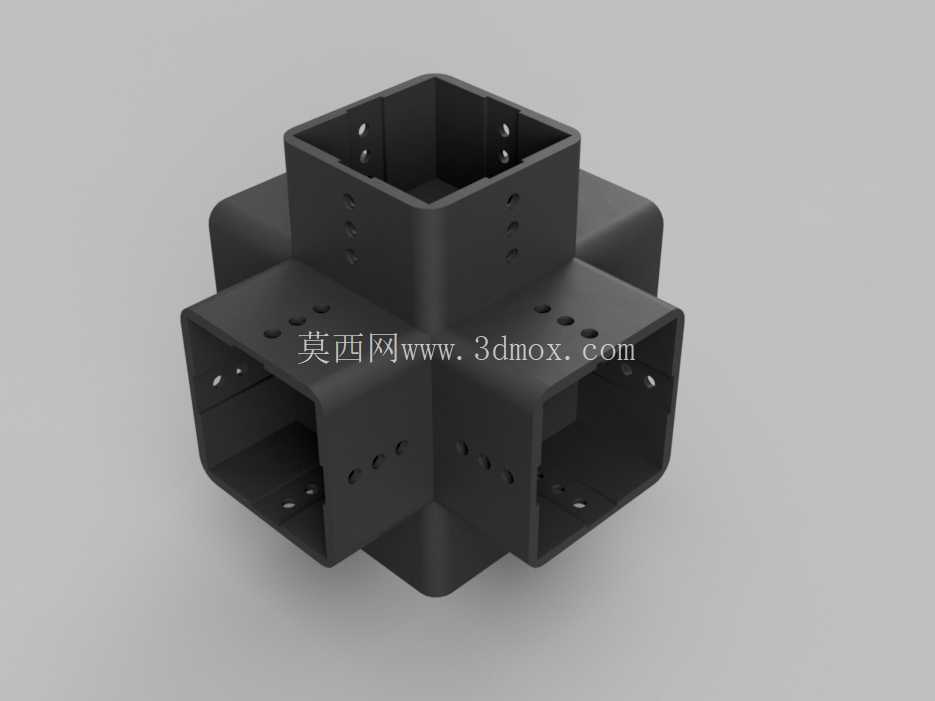

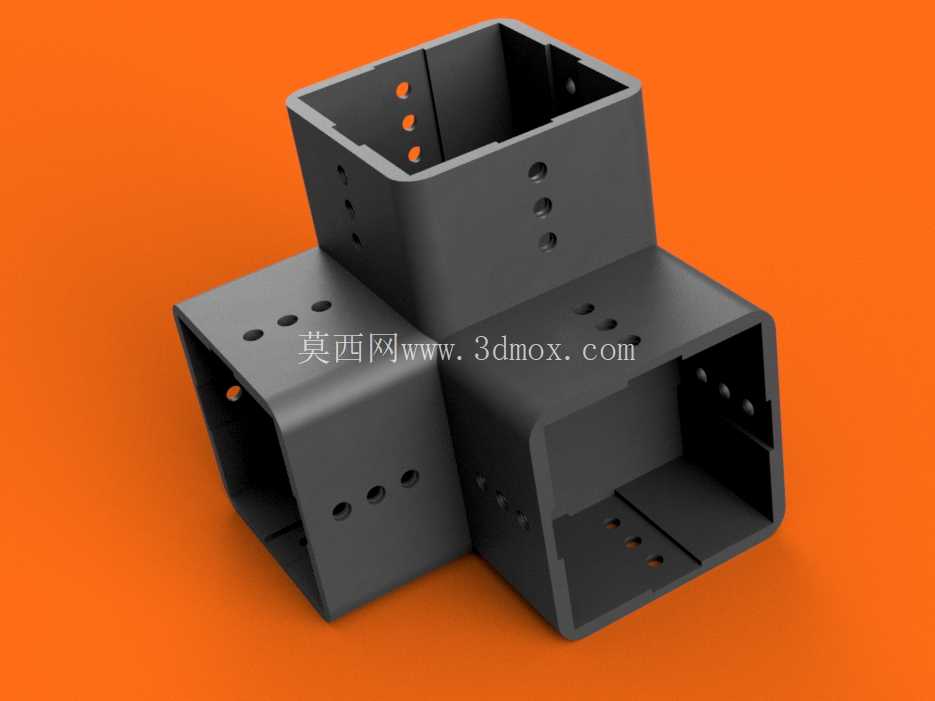

设计过程中，多向90°接头的选型是整个框架通用性的核心，这类接头可以同时连接三根互相垂直的型材，不需要在型材端面做攻丝或者铣削加工，型材只需要按照计算好的长度切割成直段，就能直接完成组装，大幅降低了加工环节的精度要求，就算是现场根据实际安装空间微调型材长度，只需要用普通的铝材切割机就能完成裁切，不需要返回机加工车间做二次处理。配套的可调节T形槽滑动托架，是专门为内部元器件安装设计的结构，托架上的连接螺母可以顺着型材的T形槽自由滑动，不管是安装导轨、电源模块还是控制板卡，都可以根据元器件的实际尺寸灵活调整安装位置，不需要提前在型材上打孔预留安装位，就算后期更换不同尺寸的内部元器件，也只需要松开托架的锁紧螺丝，滑动到合适的位置重新锁紧即可，框架的复用率相比传统焊接外壳提升了数倍。

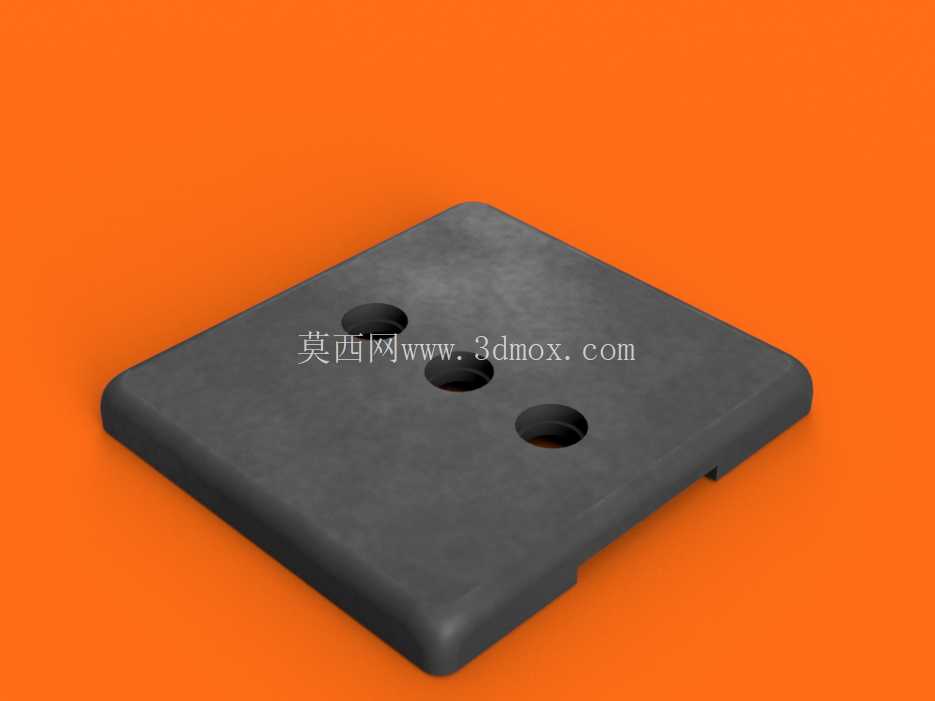

从安装边界来看，这套框架的所有外轮廓尺寸都以型材截面的整数倍为基准，外部安装脚座的位置预留了标准的脚轮或者调节脚杯安装孔，不管是需要做成可移动的设备推车，还是固定在地面的固定式设备外壳，都不需要额外加工转接件，直接选用标准配件就能完成安装。框架的边角位置都配套了塑料或者金属的端盖与角件护角，不会露出型材的切割毛边，避免现场安装或者后期维护时划伤操作人员。面板的嵌入结构设计在型材的内侧槽位，面板边缘不需要额外做包边处理，只需要按照槽内尺寸切割好亚克力或者铝塑板，就能直接卡入槽位，再用配套的压条锁紧，整个面板安装过程不需要打胶，也不需要用自攻螺丝固定，后期拆卸维护内部元器件时，只需要取下对应位置的压条就能拆下面板，不会破坏面板的完整性。

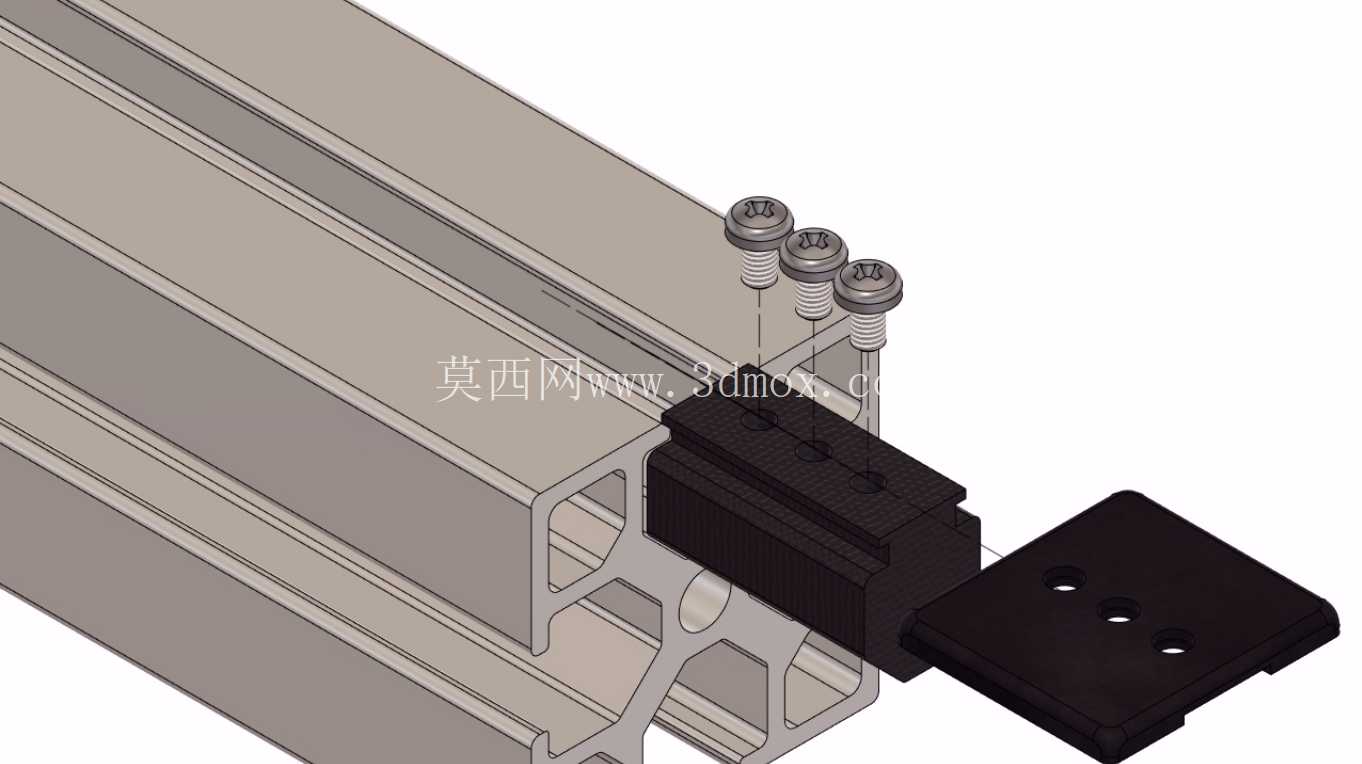

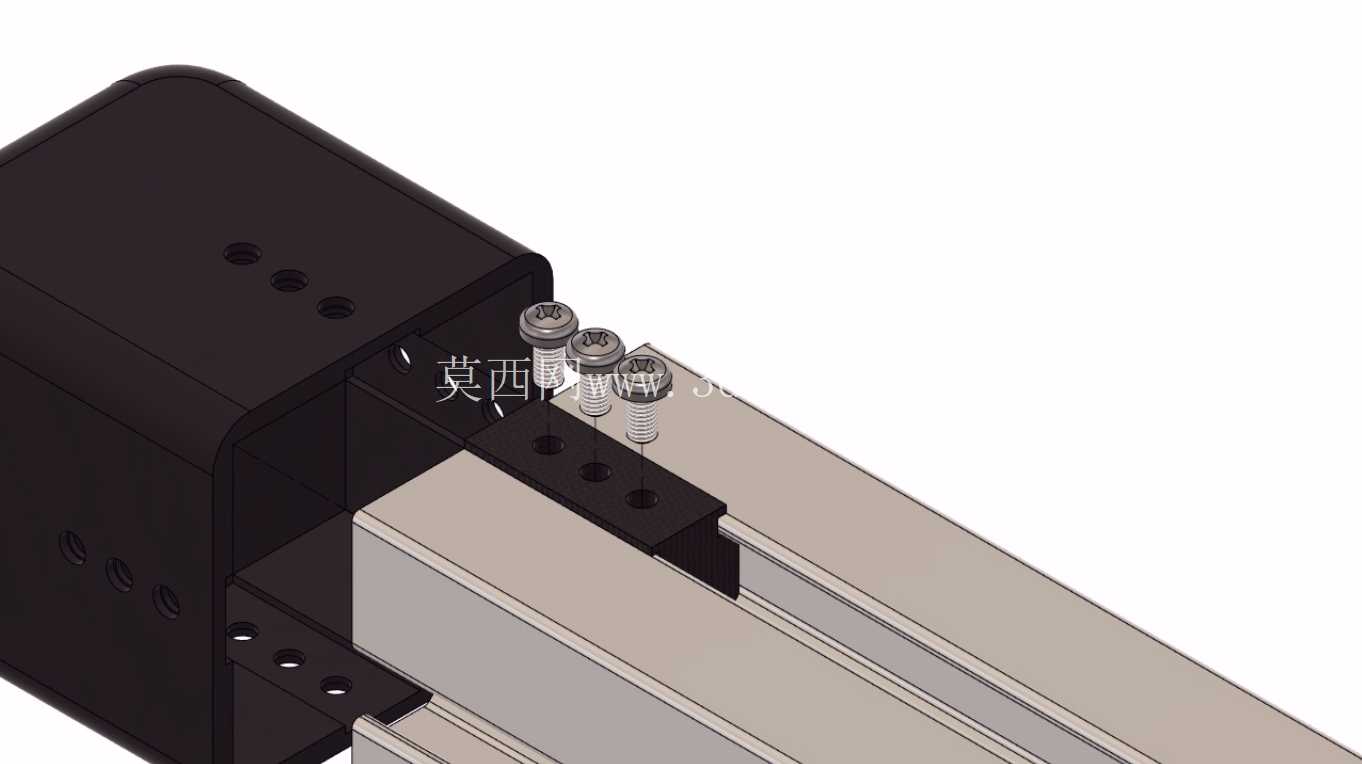

这套框架的设计重点并没有放在精密的公差配合或者重载承载上，而是聚焦在系统的接口通用性与装配逻辑上，所有的连接节点都遵循统一的接口标准，不同长度的同规格型材可以完全互换，不同位置的角件、托架也都是标准通用件，就算是缺少某一段型材，也可以用同规格的其他型材裁切后替换，不会出现定制化零件损坏后整个框架无法修复的问题。配套的装配分解逻辑，清晰展示了从单根型材开始，到角件连接、层架安装、面板嵌入的全流程，哪怕是没有丰富装配经验的现场运维人员，对照分解步骤也能快速完成框架的组装或者拆解，不需要专业的结构工程师到场指导。在实际的项目应用中，这类框架还可以根据需求自由扩展，比如需要增加散热风扇的安装位，只需要在对应位置的型材槽内加装风扇安装托架，不需要在框架上打孔焊接；需要增加走线槽，也可以直接利用型材的T形槽固定标准走线槽，所有的附加配件都能和原有框架完美兼容，不会出现后期改装破坏原有结构强度的问题。对于小批量定制化的设备研发项目来说，这种模块化框架不需要开模，也不需要复杂的机加工，能大幅缩短设备外壳的制作周期，降低研发阶段的外壳改造成本，就算是项目迭代需要调整外壳尺寸，也只需要更换对应长度的型材，其他的连接配件、面板固定结构都可以继续复用，非常适合研发阶段的快速原型搭建，以及中小批量设备的量产外壳使用。
