PHOSKEY PDL系列激光位移传感装置结构设计

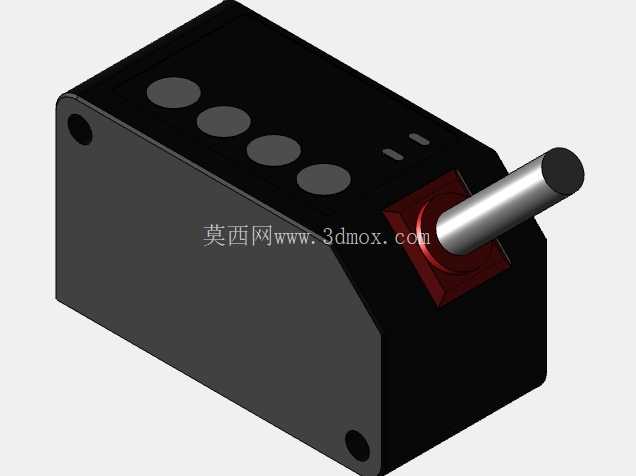

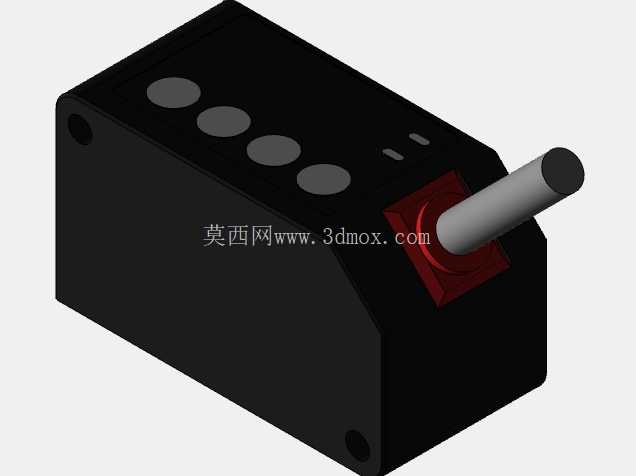

在汽车冲压生产线的工位间，这类激光位移传感装置承担着料片到位检测、模具合模行程校验、冲压件形位公差在线核验的核心作用，区别于接触式位移检测元件，非接触的测量逻辑不会对冲压件表面造成划伤，也不会因长期接触磨损出现测量精度漂移，适配冲压车间高振动、多油污的复杂工况。从结构设计逻辑来看，该系列传感装置采用一体化封装外壳，主体为方正的盒式结构，顶部设置四个状态指示点位，可实时反馈测量状态、报警信号、电源通断与输出电平，现场运维人员无需外接显示设备就能快速判断元件工作状态。出线端采用侧置式航空接插结构，搭配红色密封缓冲圈，既可以避免线缆弯折应力直接作用于内部接线端子，也能阻挡冲压车间的切削液、金属粉尘进入壳体内部，防护等级适配工业现场的严苛环境。测量端采用半透明防护视窗设计，内部激光发射与接收模组做了倾角校准，可有效规避冲压现场的弧光、焊渣飞溅对测量光路的干扰，测量光束的出射角度经过反复调校，在0-800mm的全量程范围内，光斑直径控制在合理区间，不会因被测件表面的冲压纹理出现漫反射导致的测量失准。安装边界方面，壳体两侧预留了标准沉头安装孔位，可直接通过螺栓固定在冲压模具的模架侧壁、工位间的检测支架上，无需额外设计转接安装板，安装孔的中心距做了通用化匹配，可兼容市面主流的位移传感器安装位，旧线改造时可直接替换同规格元件，无需重新调整支架位置。从功能覆盖来看，该系列包含多个量程段的型号，短量程型号可用于模具内的微小位移检测，比如冲头的磨损量监测、料片的厚度差检测，长量程型号可用于工位间的工件到位检测、输送线的物料高度检测，不同量程的型号外壳安装尺寸完全一致，仅内部光学模组参数存在差异，设备维护时的备件通用性极强。设计过程中充分考虑了现场的布线需求，侧置出线的结构不会占用传感器上方与下方的安装空间，在模具内部狭小的安装腔体内也能顺利布置，不会因线缆弯折导致的空间干涉影响模具合模。外壳的边角做了倒角处理，避免安装过程中尖锐边角划伤操作人员，同时壳体表面做了哑光黑色氧化处理，既可以减少现场光线的反射干扰光学测量，也能提升外壳的抗油污、抗锈蚀能力，长期在冲压车间的油雾环境下使用也不会出现表层脱落。测量端的透明视窗采用高透耐磨材质，表面做了防雾防油污涂层，少量冲压油溅到视窗表面也不会形成油膜影响光路传播，日常维护仅需用无尘布擦拭即可，无需频繁拆卸清洁。在实际应用场景中，这类传感器除了汽车冲压领域，还可用于3C电子装配线的元件高度检测、物流输送线的包裹尺寸测量、机床加工的工件定位校验，但在冲压场景下的适配性做了针对性优化，比如抗振动性能做了强化，在冲床连续冲压的高频振动环境下，内部光学模组的固定结构采用阻尼减震设计，不会因长期振动出现光路偏移，测量稳定性远高于普通民用级激光测距元件。从建模细节来看，模型还原了传感器的全部安装特征，包括安装孔的沉头深度、出线端的密封槽尺寸、视窗的安装台阶、顶部指示灯的开孔位置，结构工程师在做冲压模具设计、自动化检测工位设计时，可直接调用该模型进行布局干涉校验，提前排查传感器与模具部件、输送部件的空间干涉问题，缩短设计迭代周期。模型中也还原了激光出射的光路示意结构，可直观展示测量光束的覆盖范围，帮助设计人员调整传感器的安装角度与安装高度，确保被测面完全处于测量光斑的覆盖范围内，避免因安装角度偏差导致的测量数据跳变。
