GY-291 ADXL345三轴加速度传感模块

这款GY-291 ADXL345模块的三维建模工作，最初是在做桌面级FDM3D打印机振动补偿方案时启动的，当时需要在喷头热端附近加装加速度采集单元，用来实时捕捉打印过程中XY轴运动的振动幅值，给固件的输入整形功能提供校准数据，找遍现有模型库都没有匹配实际市售模块尺寸的装配文件，索性对照手里的实物模块完成了全尺寸建模，顺带把配套的安装固定结构也一并做了出来。

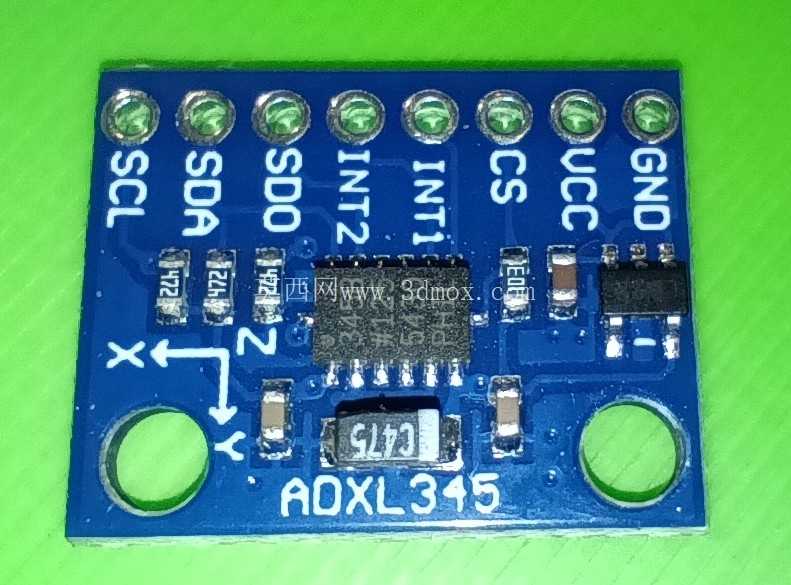

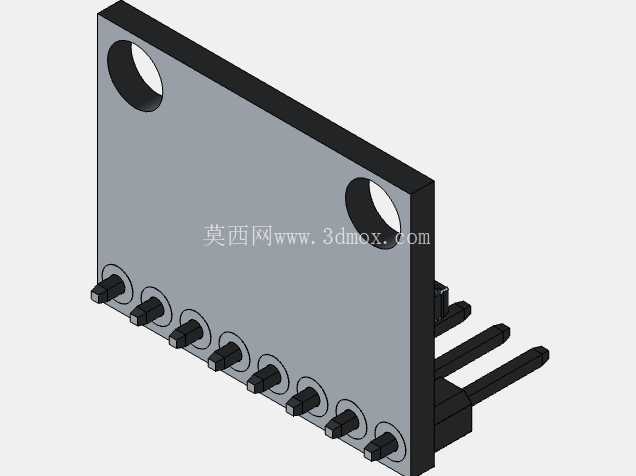

从实际应用场景来看，这类三轴加速度传感模块的使用范围远不止3D打印机改装，在小型四足机器人的步态姿态检测、桌面级机械臂的碰撞停机触发、便携检测设备的倾角识别、工业传送带的振动异常监测场景里都能见到它的身影，核心作用就是采集三个正交轴向上的重力加速度与运动加速度分量，输出数字量信号给主控单元做姿态解算或者振动分析。建模时首先还原了模块本身的硬件结构：蓝色PCB基板的外形尺寸完全对照实物测绘，板上的8个直插排针引脚按照标准2.54mm间距排布，每个引脚的功能丝印、板载的ADXL345核心芯片、周边的贴片阻容元件、电源稳压芯片都做了等比例还原，甚至板上两个用于固定的圆形安装孔的位置、孔径都和实物完全一致，确保建模完成后可以直接用于装配干涉检查。

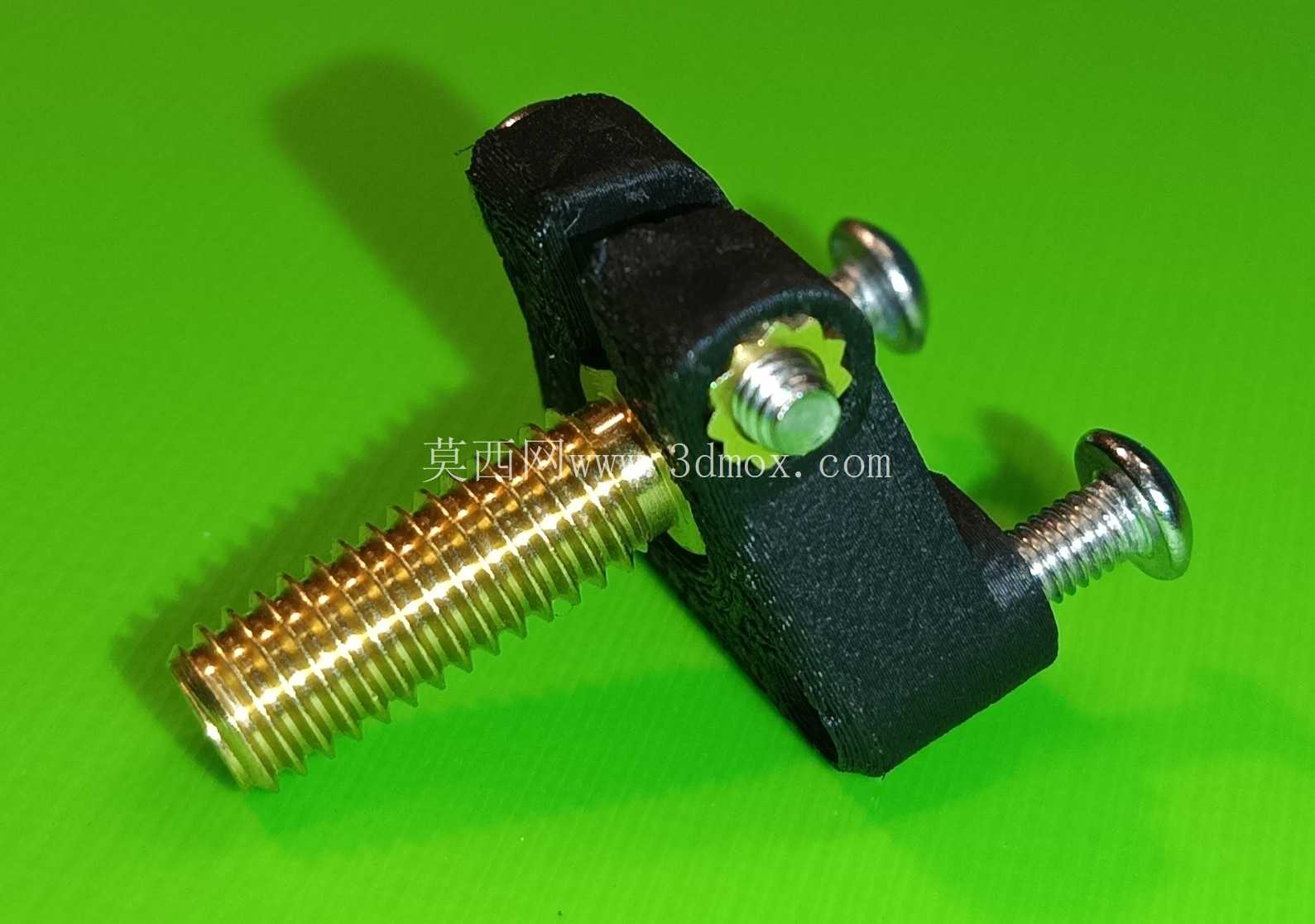

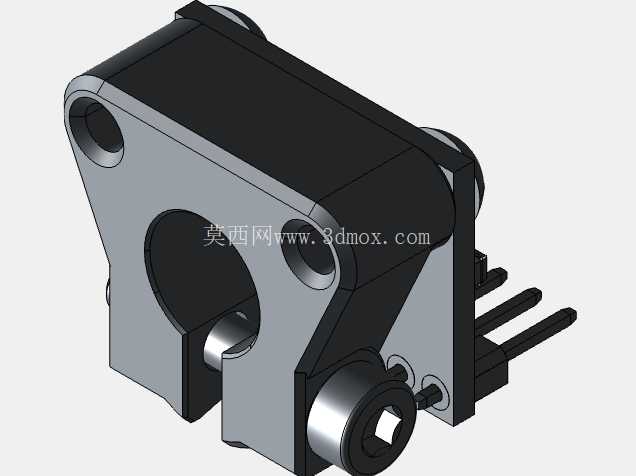

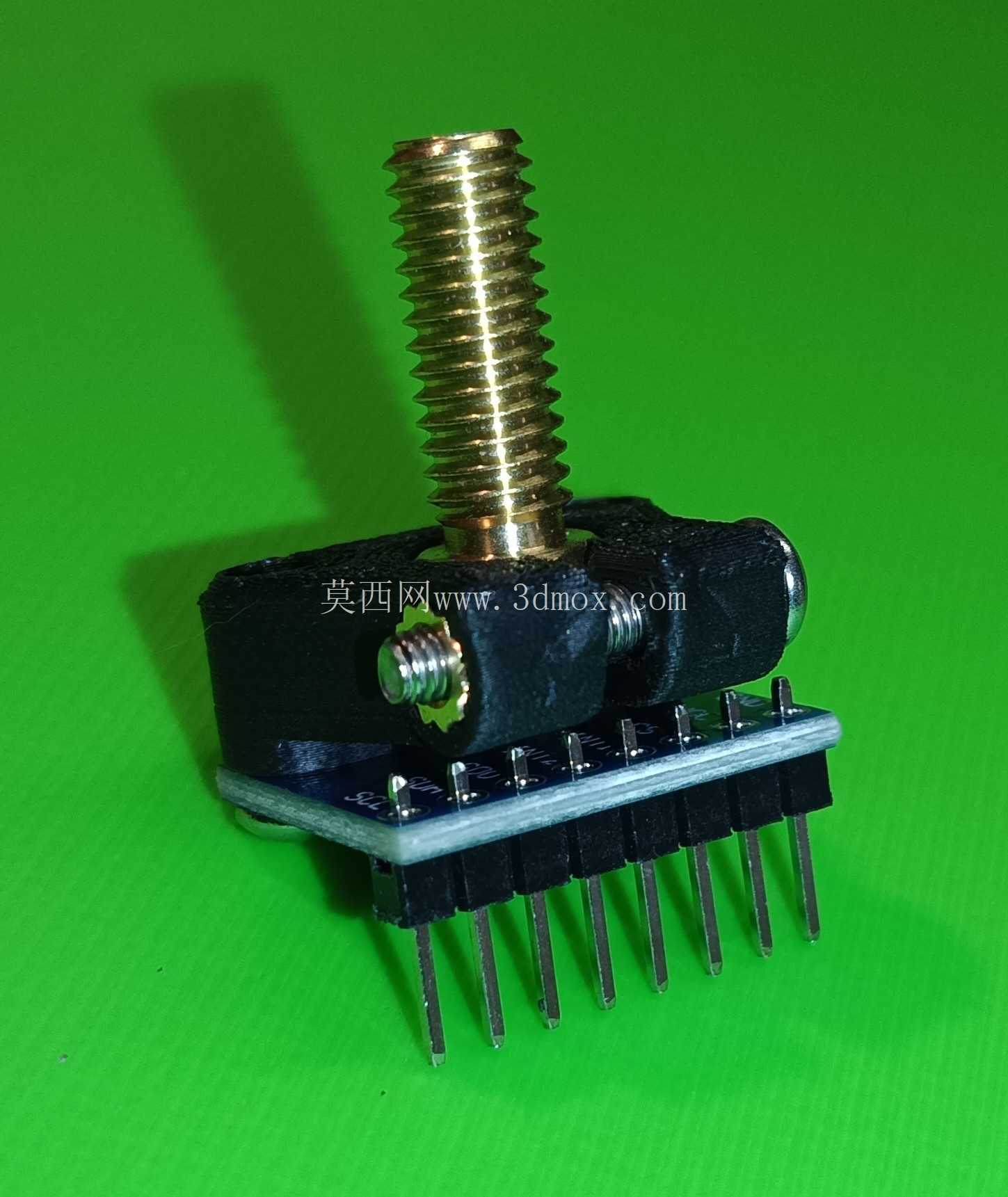

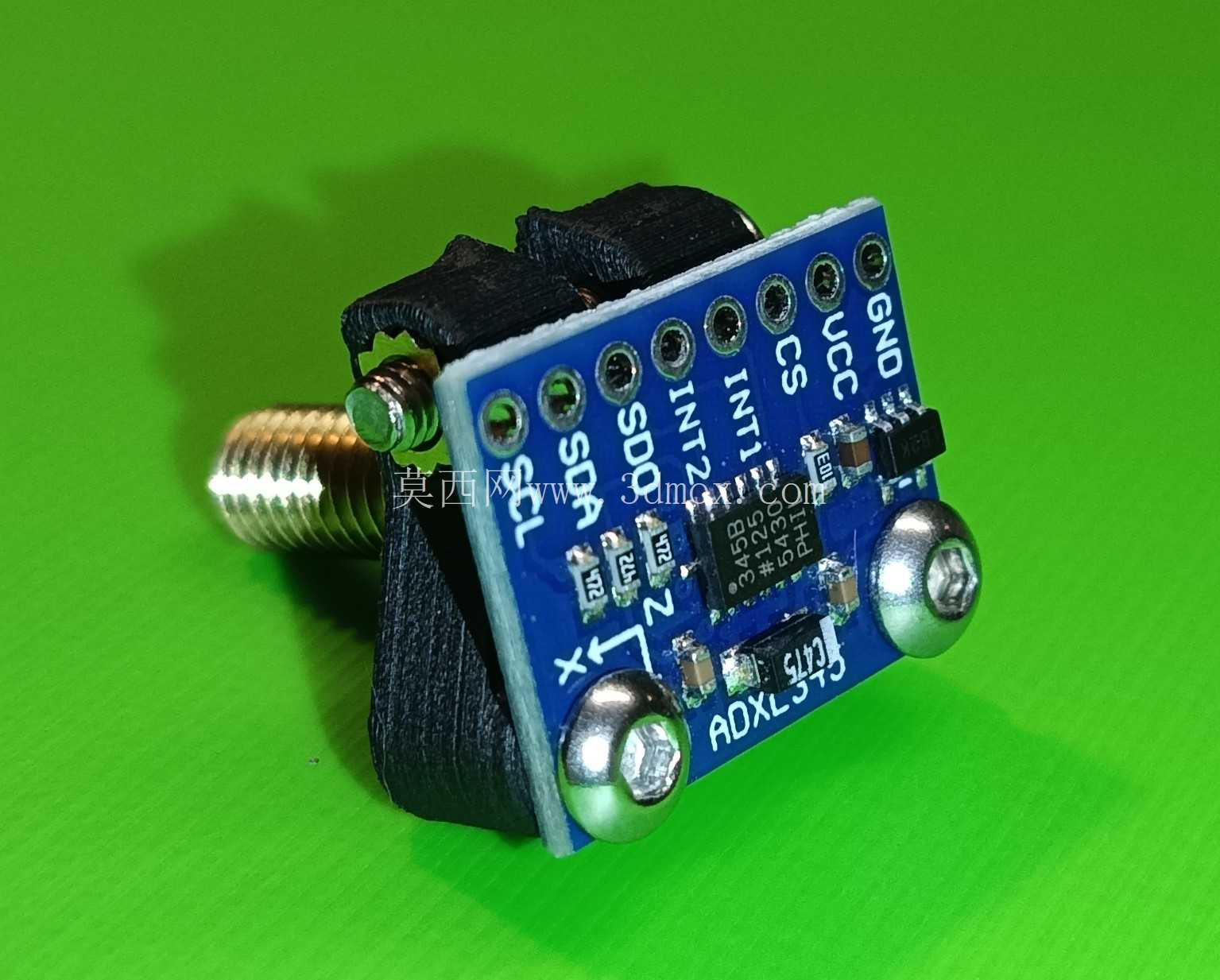

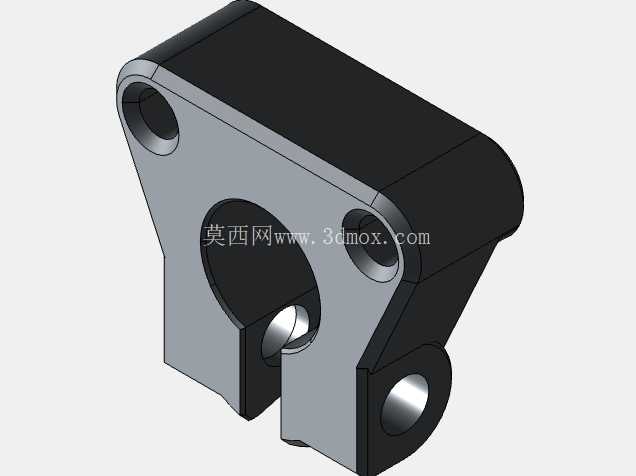

设计配套安装夹具的时候，核心考虑的是3D打印机热端的安装场景：V6结构喷嘴的热端散热片有标准的卡槽尺寸，夹具的卡接部分完全匹配V6热端的安装轮廓，不需要额外改动热端原有结构就能完成固定。安装紧固件的选型也做了匹配：固定模块到夹具上需要用到1个M3规格、长度4.8mm的黄铜铜柱，搭配1个M3x6的螺钉完成模块与夹具的锁紧；夹具本身固定到V6热端上则需要2个M3x6的螺钉，从夹具侧面的安装孔拧入热端散热片的预留螺纹孔，整个安装过程不需要额外打孔或者破坏原有设备结构。

建模过程中特意核对了模块的安装边界尺寸：模块本身的厚度包含排针引脚的总高度控制在12mm以内，安装到热端之后不会和打印头的风扇风道、自动调平探针、挤出机送丝机构产生运动干涉，X/Y/Z三个轴的丝印方向和模块安装后的空间轴向完全对应，装配完成后不需要额外做轴向校准就能直接匹配固件里的加速度方向定义，减少现场调试的工作量。除了3D打印机的应用场景，这个模块模型也可以直接用于其他需要加装加速度检测的小型设备结构设计，比如小型无人机的飞控安装架设计、手持云台的稳定机构调试、工业小型振动检测终端的结构排布，只要涉及到ADXL345模块的装配场景，都可以直接调用这个模型做布局检查，不需要重复测绘实物。

从结构设计的细节来看，模块板上的两个固定孔中心距做了精确测绘，不管是用铜柱螺柱固定还是直接用尼龙扎带绑定，都能匹配孔位；排针引脚的伸出长度也按照常用的直插排针尺寸建模，在做接插件布线设计的时候，可以提前预留接线空间，避免装配时出现导线和周边结构件剐蹭的问题。配套的夹具结构做了轻量化处理，在保证卡接强度的前提下尽可能减少多余材料，避免增加打印头的运动负载，毕竟喷头部分的重量越轻，高速运动时的惯性冲击就越小，这也是做3D打印机改装时必须考虑的细节——如果加装的传感器固定结构本身重量过大，反而会引入额外的振动，违背加装加速度模块做振动补偿的初衷。

在做模型细节还原的时候，没有省略板上的丝印标识，包括三个轴向的箭头标识、引脚定义字符、板上的元件编号丝印都做了对应还原，在做装配评审的时候，可以直观看到模块的安装方向，不会出现轴向装反导致的采集数据错误问题。整个模型的所有配合尺寸都留了合理的装配公差，比如夹具和V6热端的卡接间隙留了0.2mm的装配余量，铜柱安装孔的直径按照M3螺纹的过孔尺寸设计，实际加工或者3D打印夹具的时候，不需要二次打磨就能顺利完成装配。
